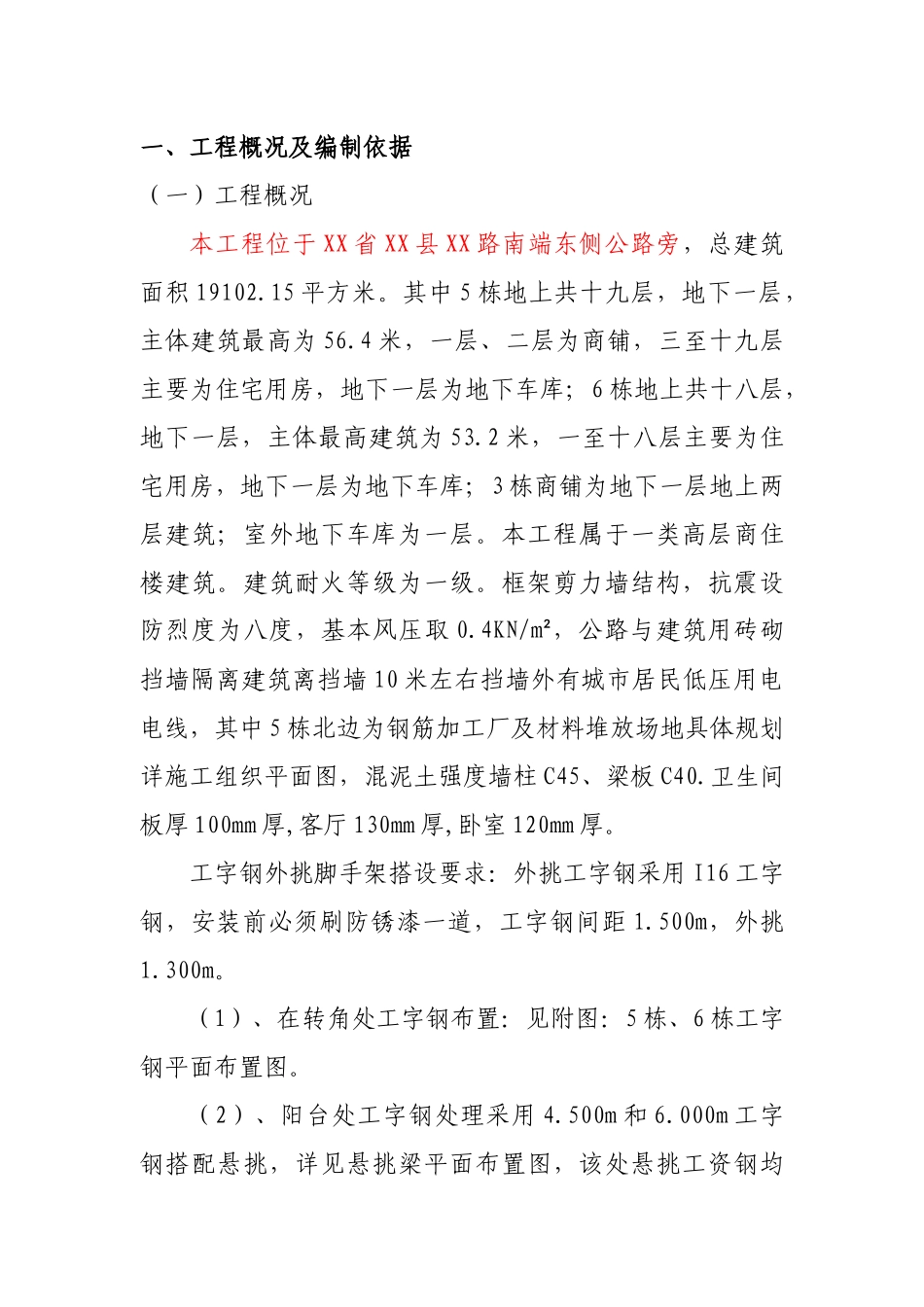

一、工程概况及编制依据(一)工程概况本工程位于XX省XX县XX路南端东侧公路旁,总建筑面积19102
其中5栋地上共十九层,地下一层,主体建筑最高为56
4米,一层、二层为商铺,三至十九层主要为住宅用房,地下一层为地下车库;6栋地上共十八层,地下一层,主体最高建筑为53
2米,一至十八层主要为住宅用房,地下一层为地下车库;3栋商铺为地下一层地上两层建筑;室外地下车库为一层
本工程属于一类高层商住楼建筑
建筑耐火等级为一级
框架剪力墙结构,抗震设防烈度为八度,基本风压取0
4KN/m²,公路与建筑用砖砌挡墙隔离建筑离挡墙10米左右挡墙外有城市居民低压用电电线,其中5栋北边为钢筋加工厂及材料堆放场地具体规划详施工组织平面图,混泥土强度墙柱C45、梁板C40
卫生间板厚100mm厚,客厅130mm厚,卧室120mm厚
工字钢外挑脚手架搭设要求:外挑工字钢采用I16工字钢,安装前必须刷防锈漆一道,工字钢间距1
500m,外挑1
(1)、在转角处工字钢布置:见附图:5栋、6栋工字钢平面布置图
(2)、阳台处工字钢处理采用4
500m和6
000m工字钢搭配悬挑,详见悬挑梁平面布置图,该处悬挑工资钢均采用直径为16mm双钢筋反拉
其中6栋4-16轴与A轴相交处阳台采用两根9
000m长I16工字钢横担于剪力墙上
(3)、楼梯及采光处采用两根3
000m长I16工字钢横担于两侧剪力墙上
该处悬挑工字钢均采用直径为16mm双钢筋反拉
(4)、悬挑工字钢均设直径为16mm反拉钢绳(上述特殊部位设置两根反拉钢绳),钢绳均采用花篮螺栓紧固
反拉钢绳锚固于建筑物的吊环采用Φ16双吊环光圆钢筋预埋于现浇混凝土中,详见附图
(二)编制依据(1)XX工程建设项目三标段承建的5栋、6栋建筑单体、3栋商铺及室外地下室工程施工图纸
(2)《建筑工程施工质量验收统一标准》(GB50300-
