发电机本体安装施工方案VIP免费

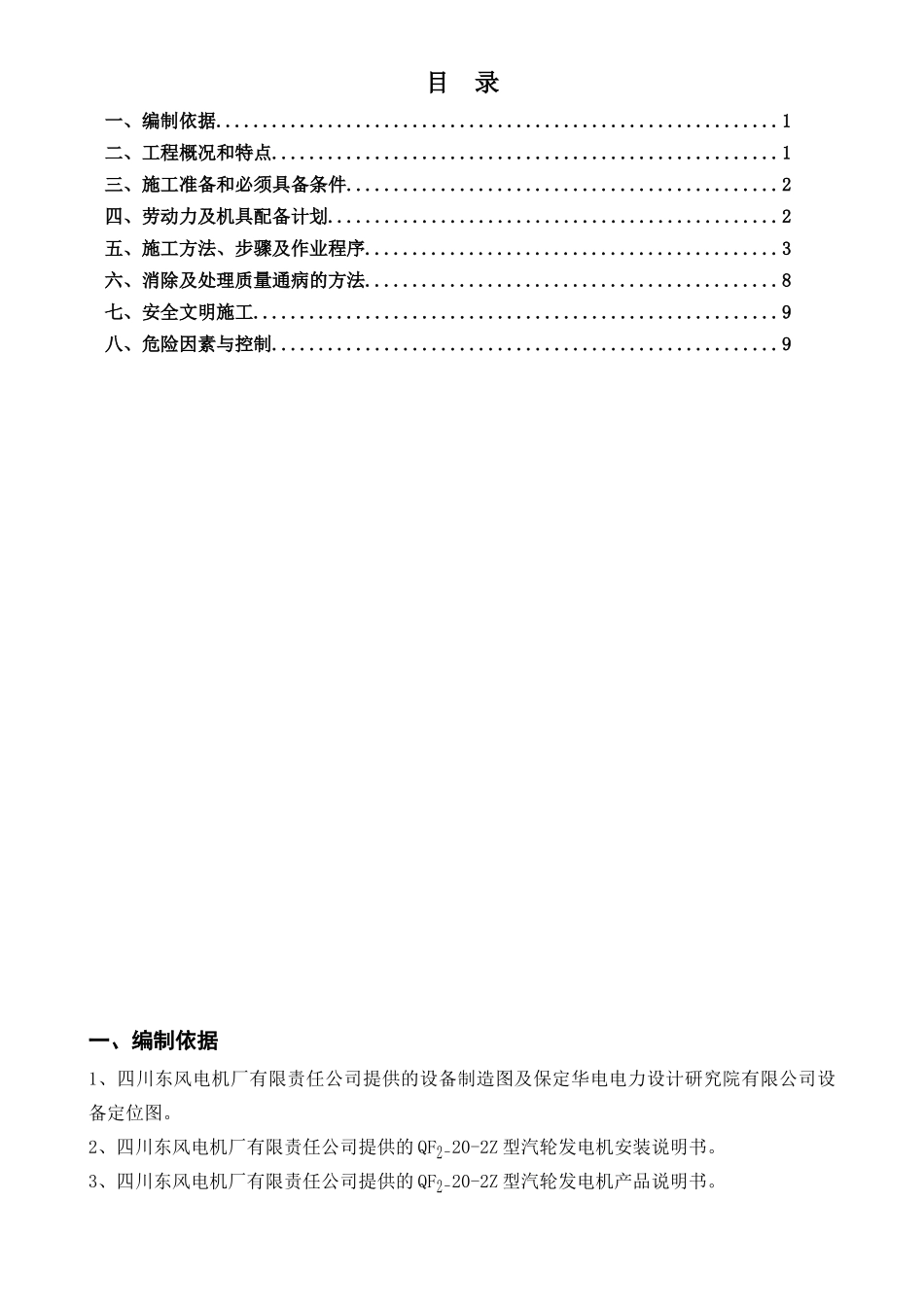

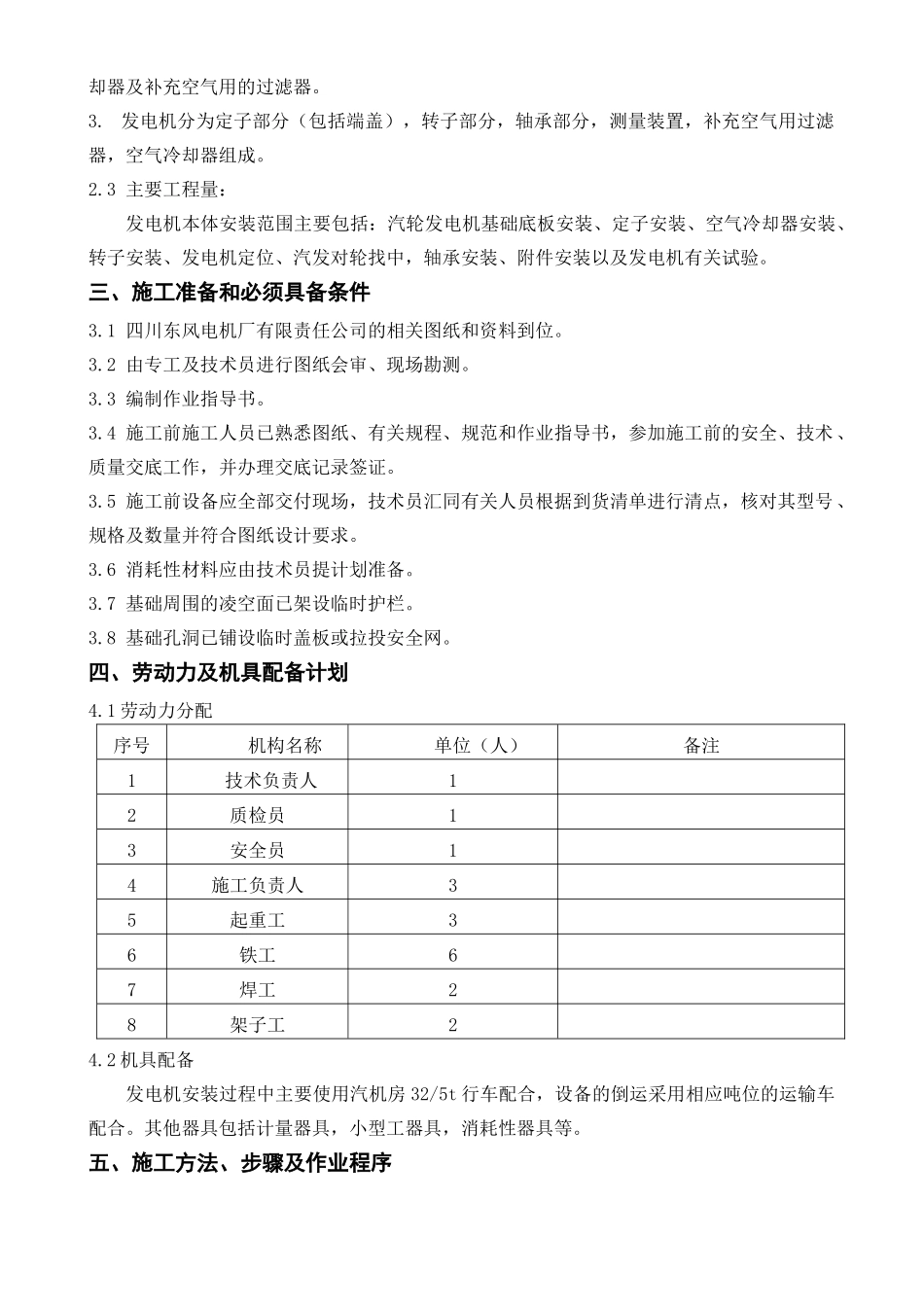

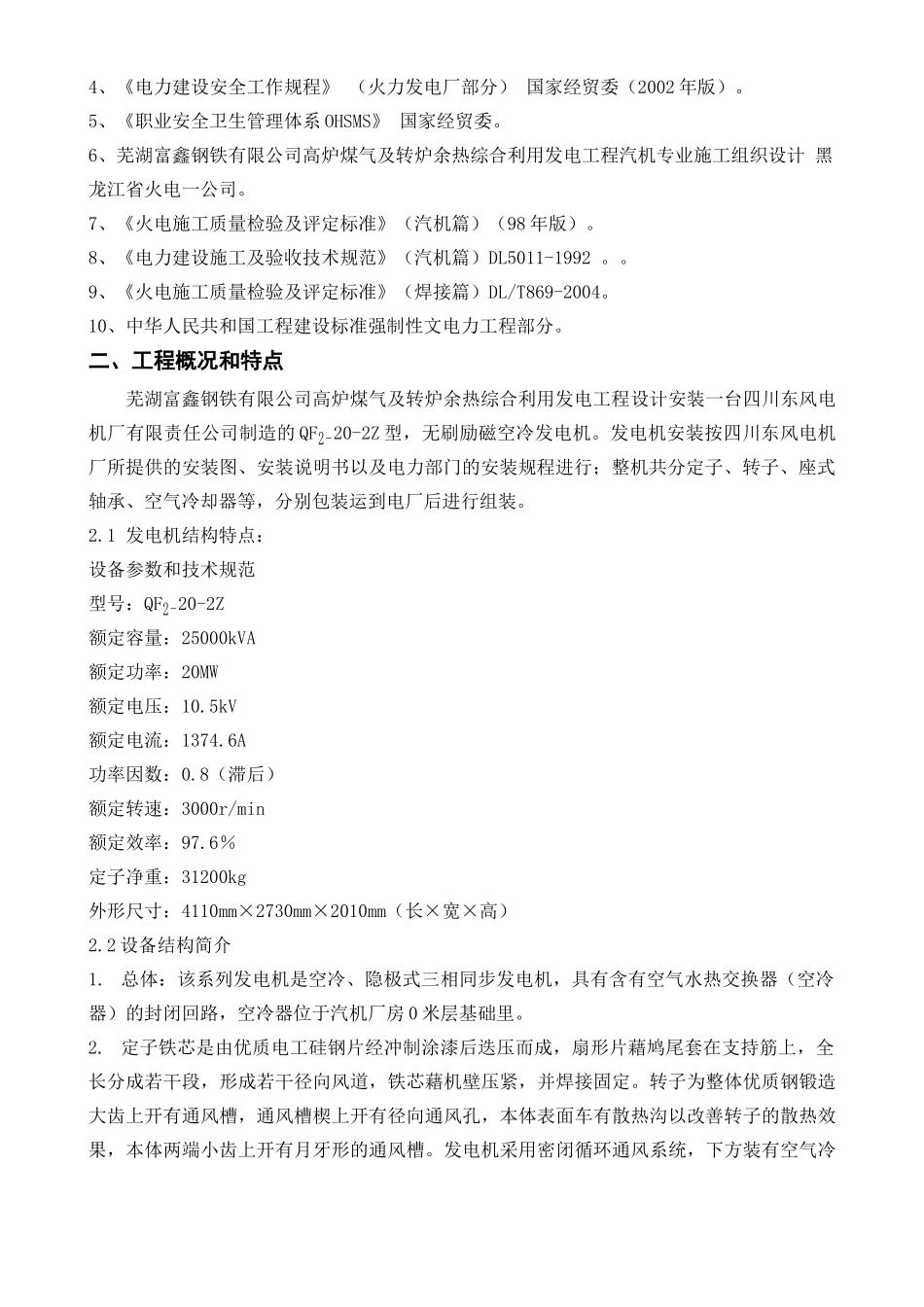

目录一、编制依据............................................................1二、工程概况和特点......................................................1三、施工准备和必须具备条件..............................................2四、劳动力及机具配备计划................................................2五、施工方法、步骤及作业程序............................................3六、消除及处理质量通病的方法............................................8七、安全文明施工........................................................9八、危险因素与控制......................................................9一、编制依据1、四川东风电机厂有限责任公司提供的设备制造图及保定华电电力设计研究院有限公司设备定位图。2、四川东风电机厂有限责任公司提供的QF2-20-2Z型汽轮发电机安装说明书。3、四川东风电机厂有限责任公司提供的QF2-20-2Z型汽轮发电机产品说明书。4、《电力建设安全工作规程》（火力发电厂部分）国家经贸委（2002年版）。5、《职业安全卫生管理体系OHSMS》国家经贸委。6、芜湖富鑫钢铁有限公司高炉煤气及转炉余热综合利用发电工程汽机专业施工组织设计黑龙江省火电一公司。7、《火电施工质量检验及评定标准》（汽机篇）（98年版）。8、《电力建设施工及验收技术规范》（汽机篇）DL5011-1992。。9、《火电施工质量检验及评定标准》（焊接篇）DL/T869-2004。10、中华人民共和国工程建设标准强制性文电力工程部分。二、工程概况和特点芜湖富鑫钢铁有限公司高炉煤气及转炉余热综合利用发电工程设计安装一台四川东风电机厂有限责任公司制造的QF2-20-2Z型，无刷励磁空冷发电机。发电机安装按四川东风电机厂所提供的安装图、安装说明书以及电力部门的安装规程进行；整机共分定子、转子、座式轴承、空气冷却器等，分别包装运到电厂后进行组装。2.1发电机结构特点：设备参数和技术规范型号：QF2-20-2Z额定容量：25000kVA额定功率：20MW额定电压：10.5kV额定电流：1374.6A功率因数：0.8（滞后）额定转速：3000r/min额定效率：97.6％定子净重：31200kg外形尺寸：4110mm×2730mm×2010mm（长×宽×高）2.2设备结构简介1.总体：该系列发电机是空冷、隐极式三相同步发电机，具有含有空气水热交换器（空冷器）的封闭回路，空冷器位于汽机厂房0米层基础里。2.定子铁芯是由优质电工硅钢片经冲制涂漆后迭压而成，扇形片藉鸠尾套在支持筋上，全长分成若干段，形成若干径向风道，铁芯藉机壁压紧，并焊接固定。转子为整体优质钢锻造大齿上开有通风槽，通风槽楔上开有径向通风孔，本体表面车有散热沟以改善转子的散热效果，本体两端小齿上开有月牙形的通风槽。发电机采用密闭循环通风系统，下方装有空气冷却器及补充空气用的过滤器。3.发电机分为定子部分（包括端盖），转子部分，轴承部分，测量装置，补充空气用过滤器，空气冷却器组成。2.3主要工程量：发电机本体安装范围主要包括：汽轮发电机基础底板安装、定子安装、空气冷却器安装、转子安装、发电机定位、汽发对轮找中，轴承安装、附件安装以及发电机有关试验。三、施工准备和必须具备条件3.1四川东风电机厂有限责任公司的相关图纸和资料到位。3.2由专工及技术员进行图纸会审、现场勘测。3.3编制作业指导书。3.4施工前施工人员已熟悉图纸、有关规程、规范和作业指导书，参加施工前的安全、技术、质量交底工作，并办理交底记录签证。3.5施工前设备应全部交付现场，技术员汇同有关人员根据到货清单进行清点，核对其型号、规格及数量并符合图纸设计要求。3.6消耗性材料应由技术员提计划准备。3.7基础周围的凌空面已架设临时护栏。3.8基础孔洞已铺设临时盖板或拉投安全网。四、劳动力及机具配备计划4.1劳动力分配序号机构名称单位（人）备注1技术负责人12质检员13安全员14施工负责人35起重工36铁工67焊工28架子工24.2机具配备发电机安装过程中主要使用汽机房32/5t行车配合，设备的倒运采用相应吨位的运输车配合。其他器具包括计量器具，小型工器具，消耗性器具等。五、施工方法、步骤及作业程序5.1发电机本体作...
