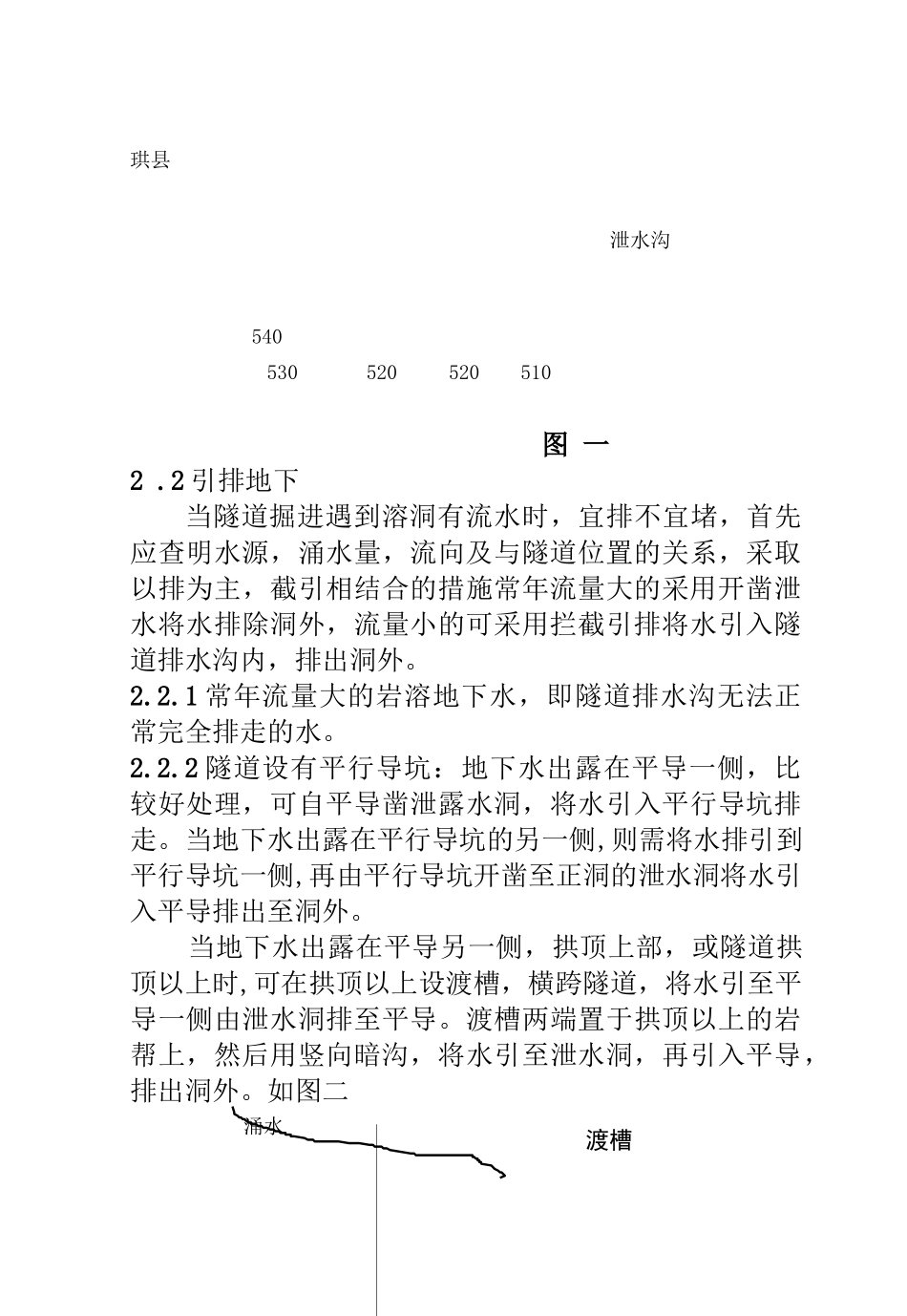

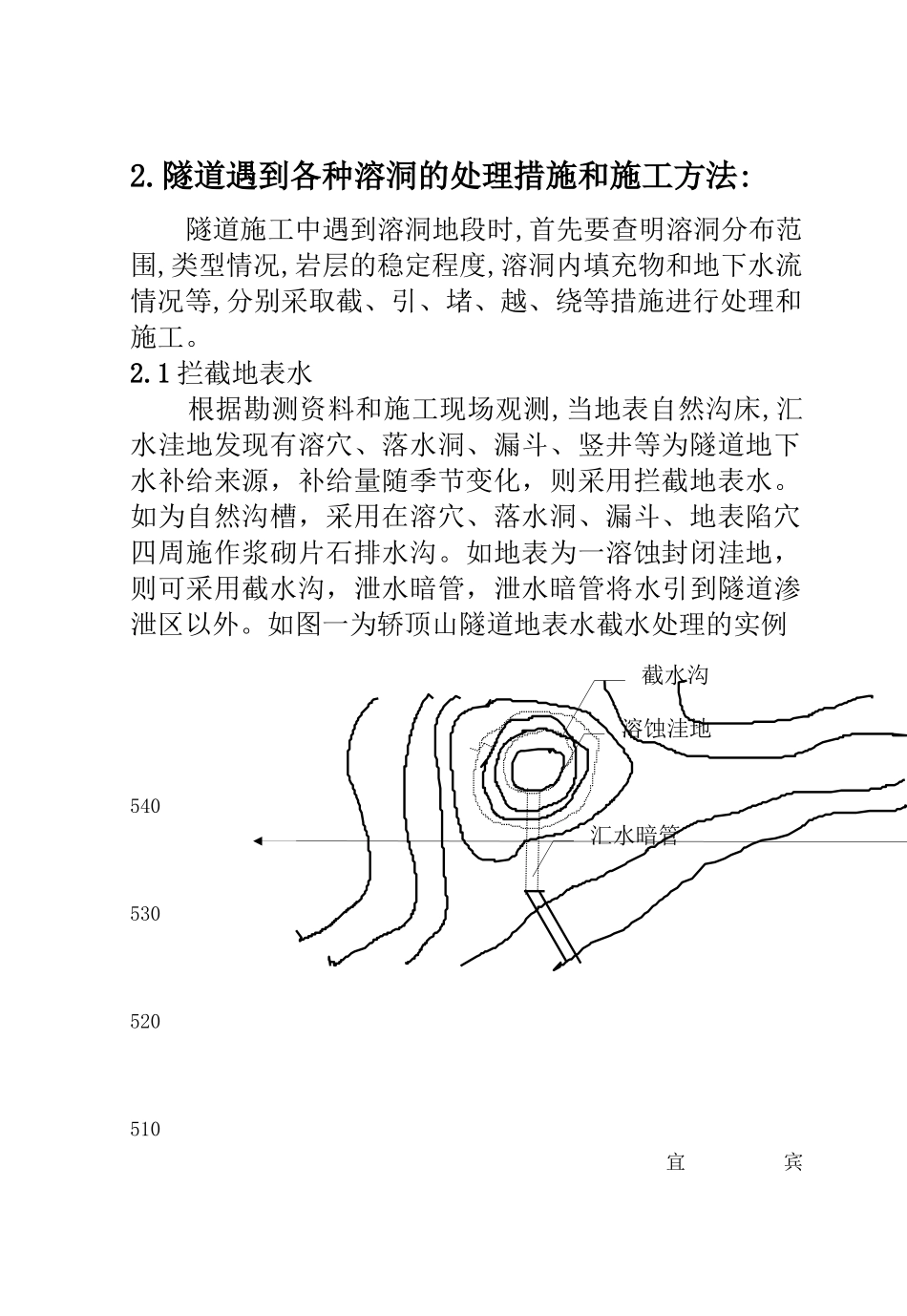

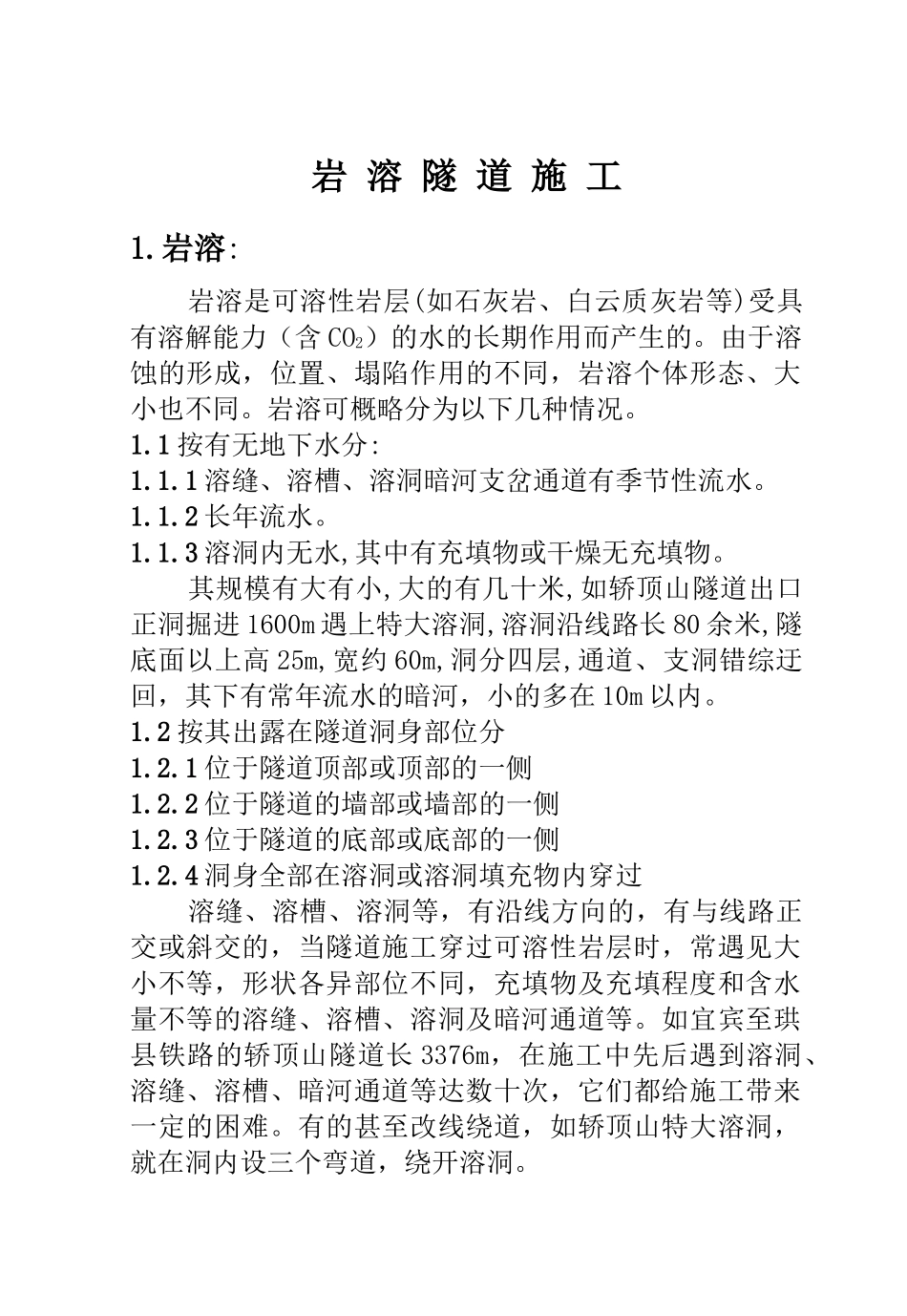

岩溶隧道施工1.岩溶:岩溶是可溶性岩层(如石灰岩、白云质灰岩等)受具有溶解能力（含CO2）的水的长期作用而产生的。由于溶蚀的形成，位置、塌陷作用的不同，岩溶个体形态、大小也不同。岩溶可概略分为以下几种情况。1.1按有无地下水分:1.1.1溶缝、溶槽、溶洞暗河支岔通道有季节性流水。1.1.2长年流水。1.1.3溶洞内无水,其中有充填物或干燥无充填物。其规模有大有小,大的有几十米,如轿顶山隧道出口正洞掘进1600m遇上特大溶洞,溶洞沿线路长80余米,隧底面以上高25m,宽约60m,洞分四层,通道、支洞错综迂回，其下有常年流水的暗河，小的多在10m以内。1.2按其出露在隧道洞身部位分1.2.1位于隧道顶部或顶部的一侧1.2.2位于隧道的墙部或墙部的一侧1.2.3位于隧道的底部或底部的一侧1.2.4洞身全部在溶洞或溶洞填充物内穿过溶缝、溶槽、溶洞等，有沿线方向的，有与线路正交或斜交的，当隧道施工穿过可溶性岩层时，常遇见大小不等，形状各异部位不同，充填物及充填程度和含水量不等的溶缝、溶槽、溶洞及暗河通道等。如宜宾至珙县铁路的轿顶山隧道长3376m，在施工中先后遇到溶洞、溶缝、溶槽、暗河通道等达数十次，它们都给施工带来一定的困难。有的甚至改线绕道，如轿顶山特大溶洞，就在洞内设三个弯道，绕开溶洞。截水沟汇水暗管溶蚀洼地2.隧道遇到各种溶洞的处理措施和施工方法:隧道施工中遇到溶洞地段时,首先要查明溶洞分布范围,类型情况,岩层的稳定程度,溶洞内填充物和地下水流情况等,分别采取截、引、堵、越、绕等措施进行处理和施工。2.1拦截地表水根据勘测资料和施工现场观测,当地表自然沟床,汇水洼地发现有溶穴、落水洞、漏斗、竖井等为隧道地下水补给来源，补给量随季节变化，则采用拦截地表水。如为自然沟槽，采用在溶穴、落水洞、漏斗、地表陷穴四周施作浆砌片石排水沟。如地表为一溶蚀封闭洼地，则可采用截水沟，泄水暗管，泄水暗管将水引到隧道渗泄区以外。如图一为轿顶山隧道地表水截水处理的实例540530520510宜宾珙县540530520520510图一2.2引排地下当隧道掘进遇到溶洞有流水时，宜排不宜堵，首先应查明水源，涌水量，流向及与隧道位置的关系，采取以排为主，截引相结合的措施常年流量大的采用开凿泄水将水排除洞外，流量小的可采用拦截引排将水引入隧道排水沟内，排出洞外。2.2.1常年流量大的岩溶地下水，即隧道排水沟无法正常完全排走的水。2.2.2隧道设有平行导坑：地下水出露在平导一侧，比较好处理，可自平导凿泄露水洞，将水引入平行导坑排走。当地下水出露在平行导坑的另一侧,则需将水排引到平行导坑一侧,再由平行导坑开凿至正洞的泄水洞将水引入平导排出至洞外。当地下水出露在平导另一侧，拱顶上部，或隧道拱顶以上时,可在拱顶以上设渡槽，横跨隧道，将水引至平导一侧由泄水洞排至平导。渡槽两端置于拱顶以上的岩帮上，然后用竖向暗沟，将水引至泄水洞，再引入平导，排出洞外。如图二涌水泄水沟渡槽竖向盲沟浆砌片石拦水墙隧道竖向盲沟暗沟或暗管隧道中线图二当地下水出露在平导另一侧，拱顶至隧底标高，可采用竖向间沟或在隧道衬砌范围外用浆砌片石拦水墙拦截地下水，当地下水出露较高时用间沟，出露较低时用拦水墙，然后用暗沟或暗管将水引至平导一侧，再由泄水洞排往平导排至洞外。如图三涌水泄水洞2.2.3当隧道未设平行导坑时，其在隧道部位的处理方法，基本同有平行导坑，但泄水洞要选择适当位置将水排除至洞外。2.2.4一般涌水即利用隧道排水沟能正常泄排走的水。在隧道施工中常遇到的是一般涌水。仍以引排为主，其处理方法是：涌水在隧道顶上部出露的，采用在衬砌范围以外，拱部设渡槽和墙部竖向暗沟，将水引至墙脚外侧，在衬砌边墙脚留一暗洞或理设钢管将水引入隧道排水沟，当涌水出露在边墙部位，在边墙衬砌以外可设竖向盲沟或暗沟、将水引至边墙脚外侧，在边墙衬砌时，墙脚留一暗洞或理管将水引入隧道排水沟排出洞外。泄水洞图三竖向暗沟或盲沟2.3堵填2.3.1对已停止发育，径跨不大，无水或渗水较小量，可根据其与隧道相交的位置及其充填情况，采用浆砌石或砼回填封闭，并辅以适当的引排水。2.3.1.1溶槽位于隧道拱部,横穿隧道且有水,但溶槽不大,有部份充填物。采用...
