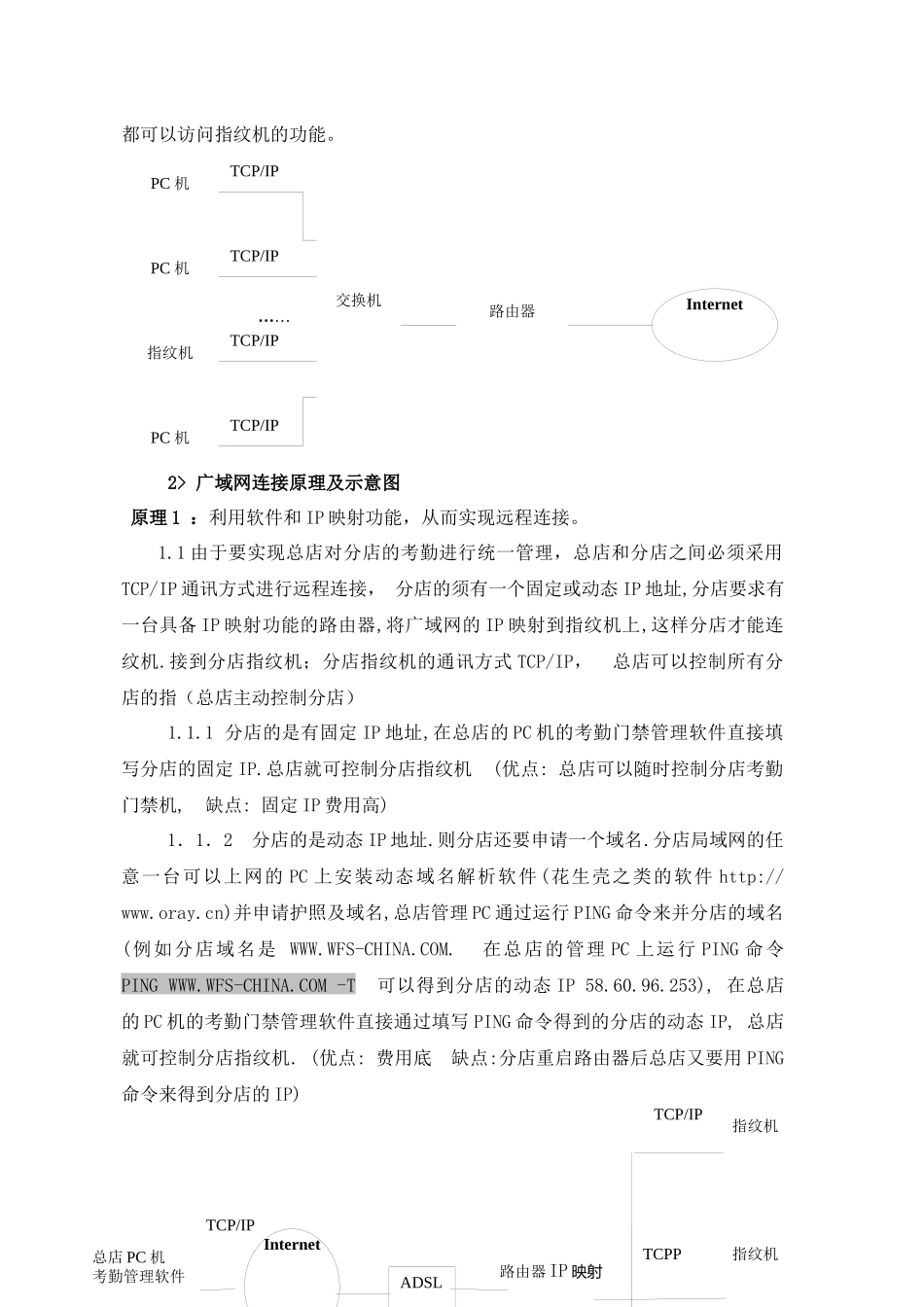

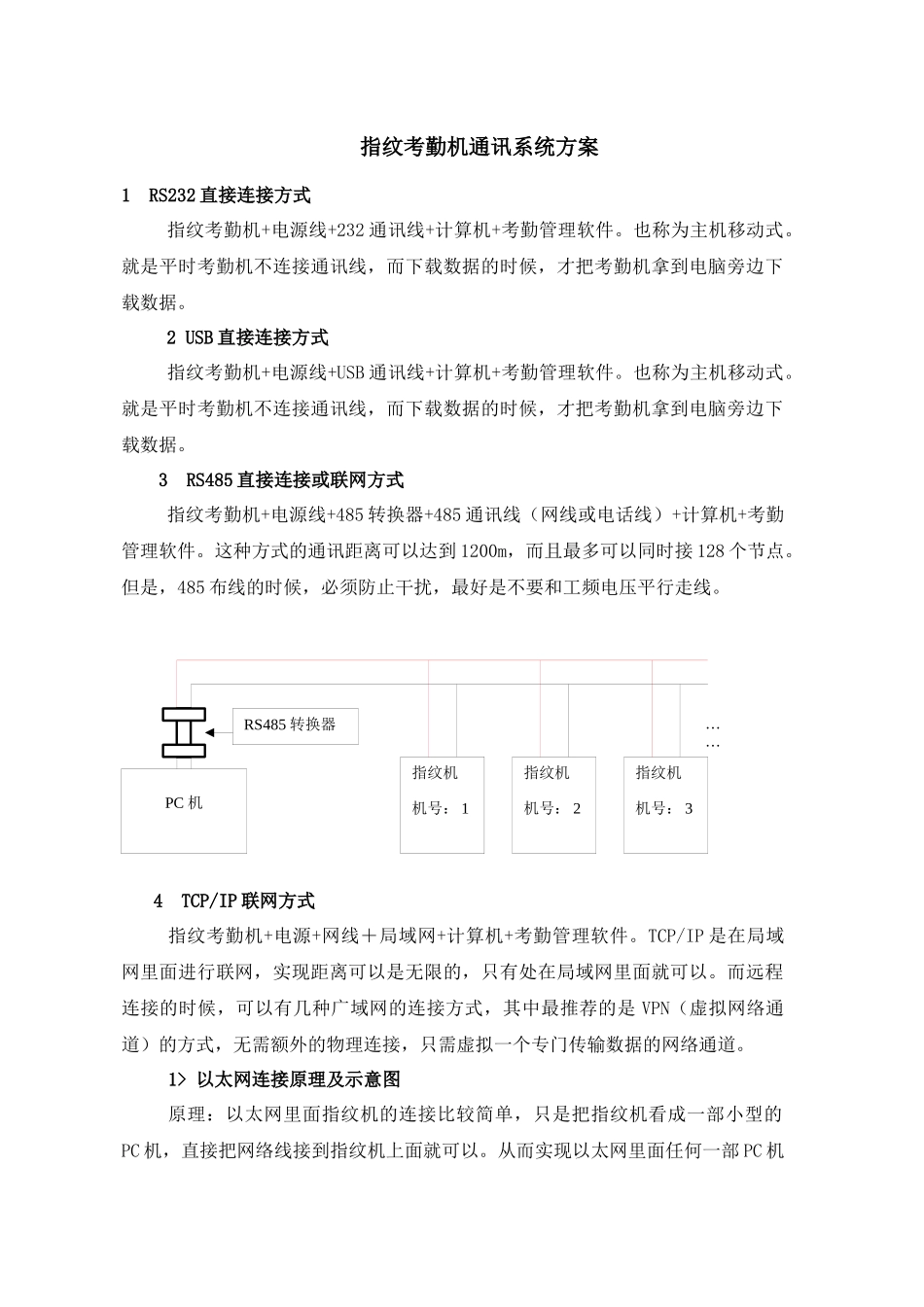

PC机指纹机机号：1指纹机机号：2指纹机机号：3……RS485转换器指纹考勤机通讯系统方案1RS232直接连接方式指纹考勤机+电源线+232通讯线+计算机+考勤管理软件。也称为主机移动式。就是平时考勤机不连接通讯线，而下载数据的时候，才把考勤机拿到电脑旁边下载数据。2USB直接连接方式指纹考勤机+电源线+USB通讯线+计算机+考勤管理软件。也称为主机移动式。就是平时考勤机不连接通讯线，而下载数据的时候，才把考勤机拿到电脑旁边下载数据。3RS485直接连接或联网方式指纹考勤机+电源线+485转换器+485通讯线（网线或电话线）+计算机+考勤管理软件。这种方式的通讯距离可以达到1200m，而且最多可以同时接128个节点。但是，485布线的时候，必须防止干扰，最好是不要和工频电压平行走线。4TCP/IP联网方式指纹考勤机+电源+网线＋局域网+计算机+考勤管理软件。TCP/IP是在局域网里面进行联网，实现距离可以是无限的，只有处在局域网里面就可以。而远程连接的时候，可以有几种广域网的连接方式，其中最推荐的是VPN（虚拟网络通道）的方式，无需额外的物理连接，只需虚拟一个专门传输数据的网络通道。1>以太网连接原理及示意图原理：以太网里面指纹机的连接比较简单，只是把指纹机看成一部小型的PC机，直接把网络线接到指纹机上面就可以。从而实现以太网里面任何一部PC机TCP/IPInternet路由器交换机PC机PC机指纹机PC机……TCP/IPTCP/IPTCP/IPTCP/IPTCP/IPTCPP总店PC机考勤管理软件指纹机路由器IP映射指纹机InternetADSL都可以访问指纹机的功能。2>广域网连接原理及示意图原理1：利用软件和IP映射功能，从而实现远程连接。1.1由于要实现总店对分店的考勤进行统一管理，总店和分店之间必须采用TCP/IP通讯方式进行远程连接，分店的须有一个固定或动态IP地址,分店要求有一台具备IP映射功能的路由器,将广域网的IP映射到指纹机上,这样分店才能连纹机.接到分店指纹机；分店指纹机的通讯方式TCP/IP，总店可以控制所有分店的指（总店主动控制分店）1.1.1分店的是有固定IP地址,在总店的PC机的考勤门禁管理软件直接填写分店的固定IP.总店就可控制分店指纹机(优点:总店可以随时控制分店考勤门禁机,缺点:固定IP费用高)1．1．2分店的是动态IP地址.则分店还要申请一个域名.分店局域网的任意一台可以上网的PC上安装动态域名解析软件(花生壳之类的软件http://www.oray.cn)并申请护照及域名,总店管理PC通过运行PING命令来并分店的域名(例如分店域名是WWW.WFS-CHINA.COM.在总店的管理PC上运行PING命令PINGWWW.WFS-CHINA.COM-T可以得到分店的动态IP58.60.96.253),在总店的PC机的考勤门禁管理软件直接通过填写PING命令得到的分店的动态IP,总店就可控制分店指纹机.(优点:费用底缺点:分店重启路由器后总店又要用PING命令来得到分店的IP)1.2由于要实现总店对分店的考勤进行统一管理，总店和分店之间必须采用TCP/IP通讯方式进行远程连接，总店的须有一个固定或动态IP地址,总店要求有一台具备IP映射功能的路由器,将广域网的IP映射到管理PC上,这样分店的指纹机才能自动上传数到总店；分店指纹机的通讯方式TCP/IP，（总店要一直打开考勤管理软件，分店才能实时自动上传考勤记录）1.2.1总店的是有固定IP地址,在分店的指纹机上《以太网下载》中的《服务器IP》中填写总店的固定IP和服务器端口号（既IP映射端口号）.总店要一直打开考勤管理软件，分店才能实时自动上传考勤记录(优点:自动上传实时考勤数据到总店,缺点:固定IP费用高，总店不能控制分店指纹机。)(ARM7不支持此功能.)1．2．2总店的是动态IP地址.则总店还要申请一个域名.总店局域网的任意一台可以上网的PC上安装动态域名解析软件(花生壳之类的软件http://www.oray.cn)并申请护照及域名,总店管理PC通过运行PING命令来并分店的域名(例如分店域名是WWW.WFS-CHINA.COM.在总店的管理PC上运行PING命令PINGWWW.WFS-CHINA.COM-T可以得到分店的动态IP58.60.96.253),在分店的PC机上填写PING命令得到的总店的动态IP,在分店的指纹机上《以太网下载》中的《服务器IP》中填写总店的固定IP和服务器端口号（既IP映射端口号）.分店就可自动上传考勤数据到总店(优点:费用底，自动上传实时...
