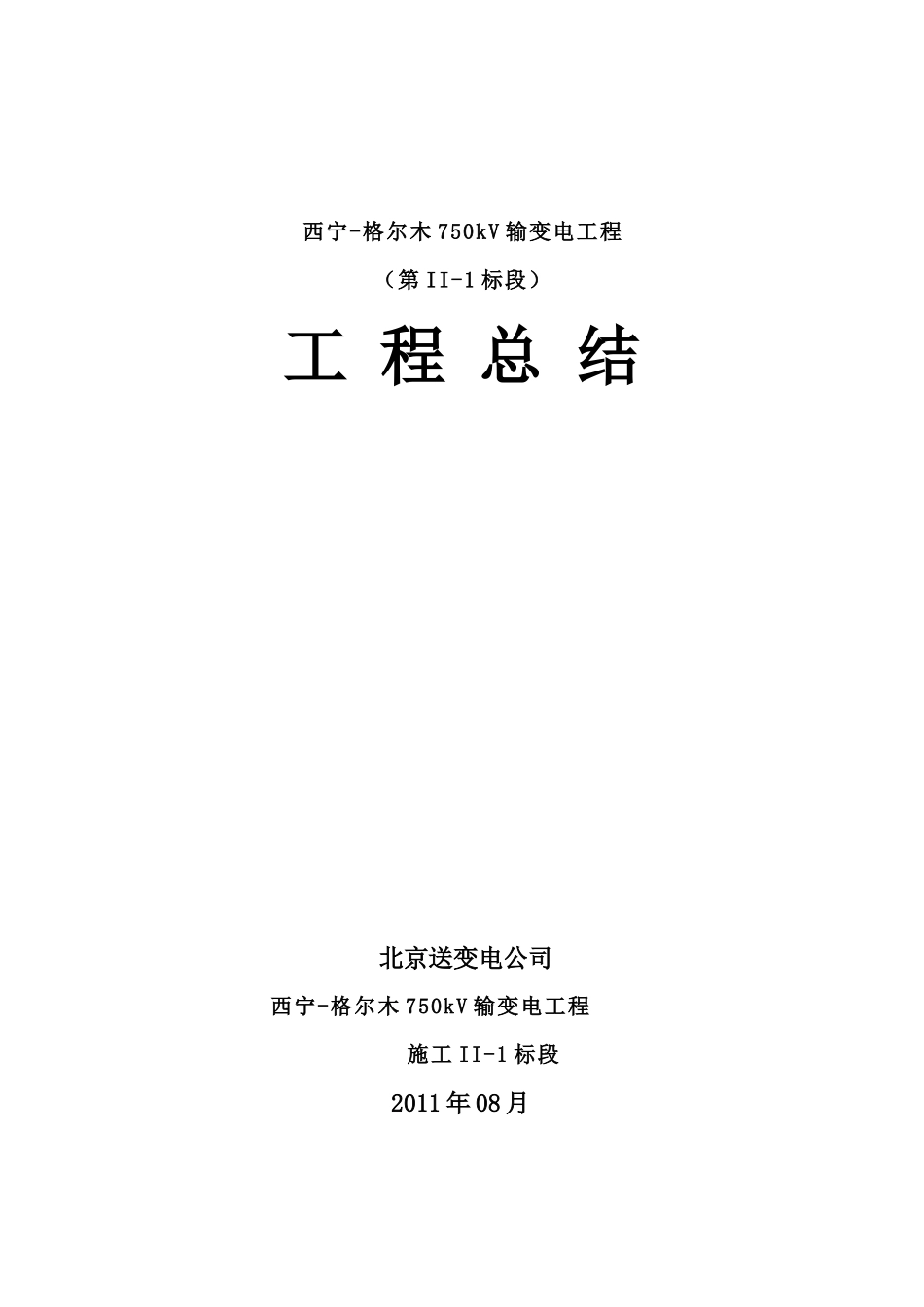

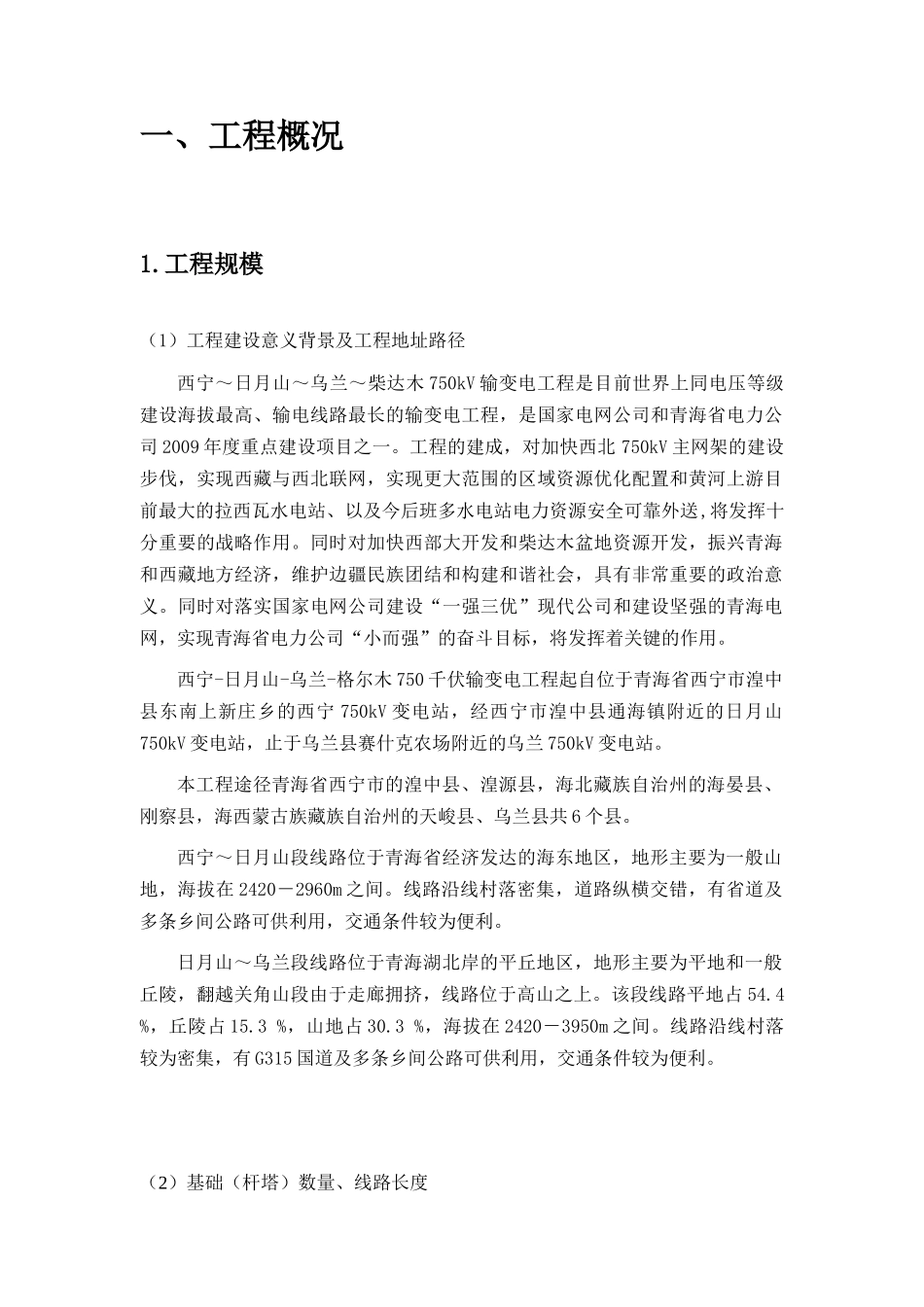

西宁-格尔木750kV输变电工程（第II-1标段）工程总结北京送变电公司西宁-格尔木750kV输变电工程施工II-1标段2011年08月一、工程概况1.工程规模（1）工程建设意义背景及工程地址路径西宁～日月山～乌兰～柴达木750kV输变电工程是目前世界上同电压等级建设海拔最高、输电线路最长的输变电工程，是国家电网公司和青海省电力公司2009年度重点建设项目之一。工程的建成，对加快西北750kV主网架的建设步伐，实现西藏与西北联网，实现更大范围的区域资源优化配置和黄河上游目前最大的拉西瓦水电站、以及今后班多水电站电力资源安全可靠外送,将发挥十分重要的战略作用。同时对加快西部大开发和柴达木盆地资源开发，振兴青海和西藏地方经济，维护边疆民族团结和构建和谐社会，具有非常重要的政治意义。同时对落实国家电网公司建设“一强三优”现代公司和建设坚强的青海电网，实现青海省电力公司“小而强”的奋斗目标，将发挥着关键的作用。西宁-日月山-乌兰-格尔木750千伏输变电工程起自位于青海省西宁市湟中县东南上新庄乡的西宁750kV变电站，经西宁市湟中县通海镇附近的日月山750kV变电站，止于乌兰县赛什克农场附近的乌兰750kV变电站。本工程途径青海省西宁市的湟中县、湟源县，海北藏族自治州的海晏县、刚察县，海西蒙古族藏族自治州的天峻县、乌兰县共6个县。西宁～日月山段线路位于青海省经济发达的海东地区，地形主要为一般山地，海拔在2420－2960m之间。线路沿线村落密集，道路纵横交错，有省道及多条乡间公路可供利用，交通条件较为便利。日月山～乌兰段线路位于青海湖北岸的平丘地区，地形主要为平地和一般丘陵，翻越关角山段由于走廊拥挤，线路位于高山之上。该段线路平地占54.4%，丘陵占15.3%，山地占30.3%，海拔在2420－3950m之间。线路沿线村落较为密集，有G315国道及多条乡间公路可供利用，交通条件较为便利。（2）基础（杆塔）数量、线路长度我公司负责第Ⅱ-1标段的施工：该段为两个单回路，其中Ⅰ回线路起于J1201，止于J1256，线路全长约25.018km，共有铁塔基础55基；Ⅱ回线路起于J2201止于J2259，线路全长约25.023km，共有铁塔基础57基；双回线路共计铁塔基础112基，线路长度合计约50.041km。（3）主要材料型号、参数基础型式：设计根据不同地质条件和铁塔型式，采用掏挖基础、直柱基础、扩展柔板斜柱基础。铁塔型式：单回路直线塔在地形平坦地段可采用边相I串、中相V串的拉线塔,其它地段采用边相I串、中相V串的酒杯型塔,3°～10°悬垂转角塔采用酒杯型铁塔，耐张塔采用干字型铁塔。本工程部分塔材采用Q420高强钢材。绝缘子型式：日月山至乌兰段:按b、c、d级配置。全线路b级污区在海拔3000m以下按40片（210kN）双伞型绝缘子；海拔4000m以下按42片（210kN）双伞型绝缘子；全线路c级污区在海拔3000m以下按40片（210kN）三伞型绝缘子；4000m以下42片（210kN）三伞型绝缘子。其它强度等级绝缘子按上述同等绝缘要求确定片数和爬距；全线路d级污区悬垂串采用合成绝缘子。耐张串采用双联420kN、双联530kN、四联210kN瓷或玻璃绝缘子。导、地线型式：导线采用LGJK-400/45扩径导线，导线每相六分裂，分裂间距400mm；地线按照两个单回路架设，日月山至乌兰I回线右侧根地线均采用JLB20A-100铝包钢绞线。日月山至乌兰Ⅱ回线两根地线均采用JLB20A-100铝包钢绞线。光缆型式：日月山至乌兰I回线左侧均采用OPGW-120/24A光缆。2.主要参建单位（建设、设计、施工、监理）序号单位类型单位名称1项目法人青海省电力公司2建设管理单位青海超高压电网建设管理有限责任公司3设计单位西北电力设计院4监理单位甘肃光明电力工程监理咨询有限公司5施工单位北京送变电公司3.施工主要进度节点（1）开、竣工日期2010年7月29日开工；2011年08月30日竣工。（2）验收日期（中间验收、三级自验收、监理运行单位验收、总验收日期）序号验收类型验收日期1基础三级自验收2011.04.08-2011.04.102基础中间验收2011.04.12-2011.04.133铁塔三级自验收2011.06.01-2011.06.044铁塔中间验收2011.06.06-2011.06.085架线三级自验收2011.07.21-2011.07.246架线及竣工监理预验收2011.08.01-2011.08.027总验收日期2011.08.06-2...
