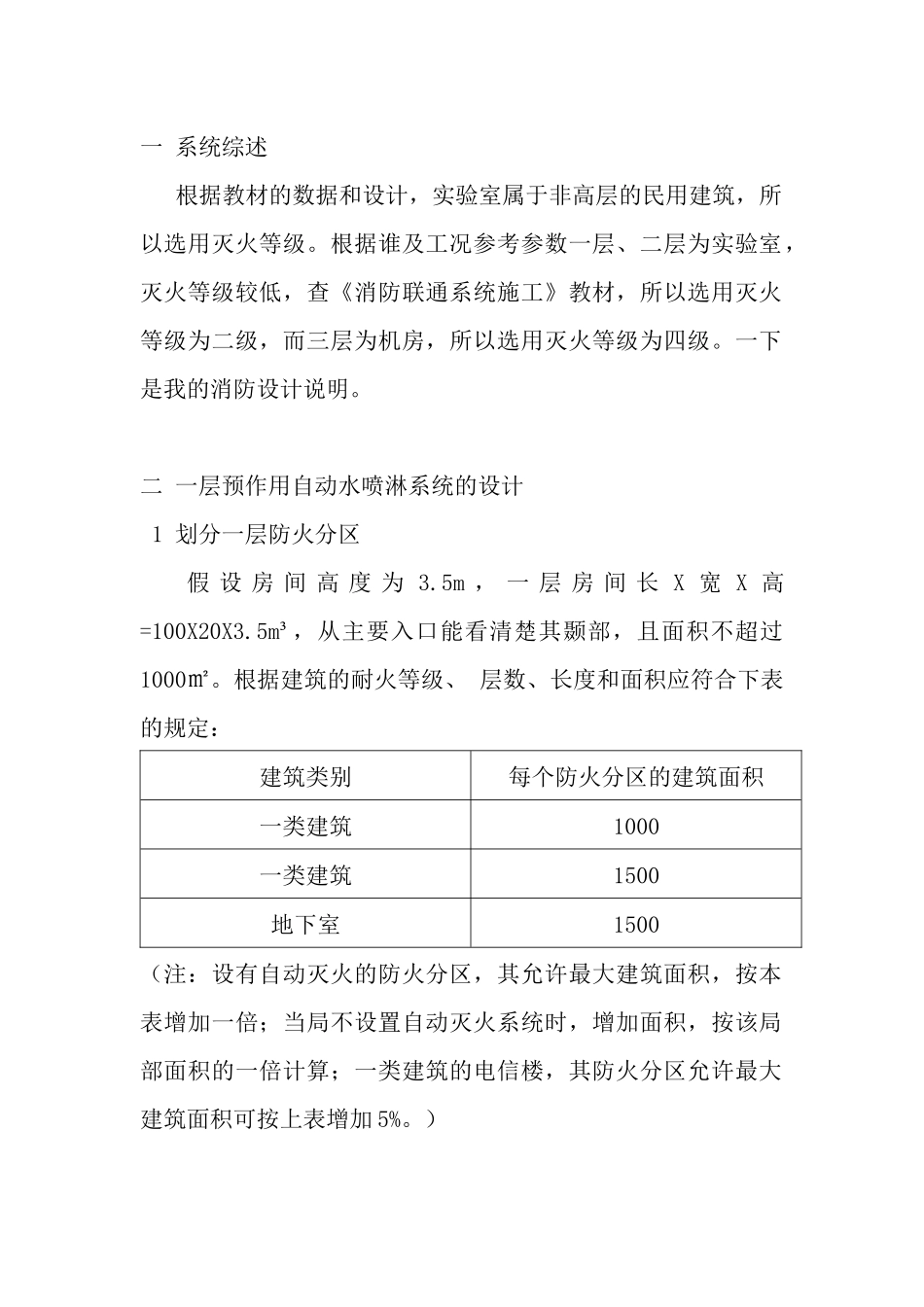

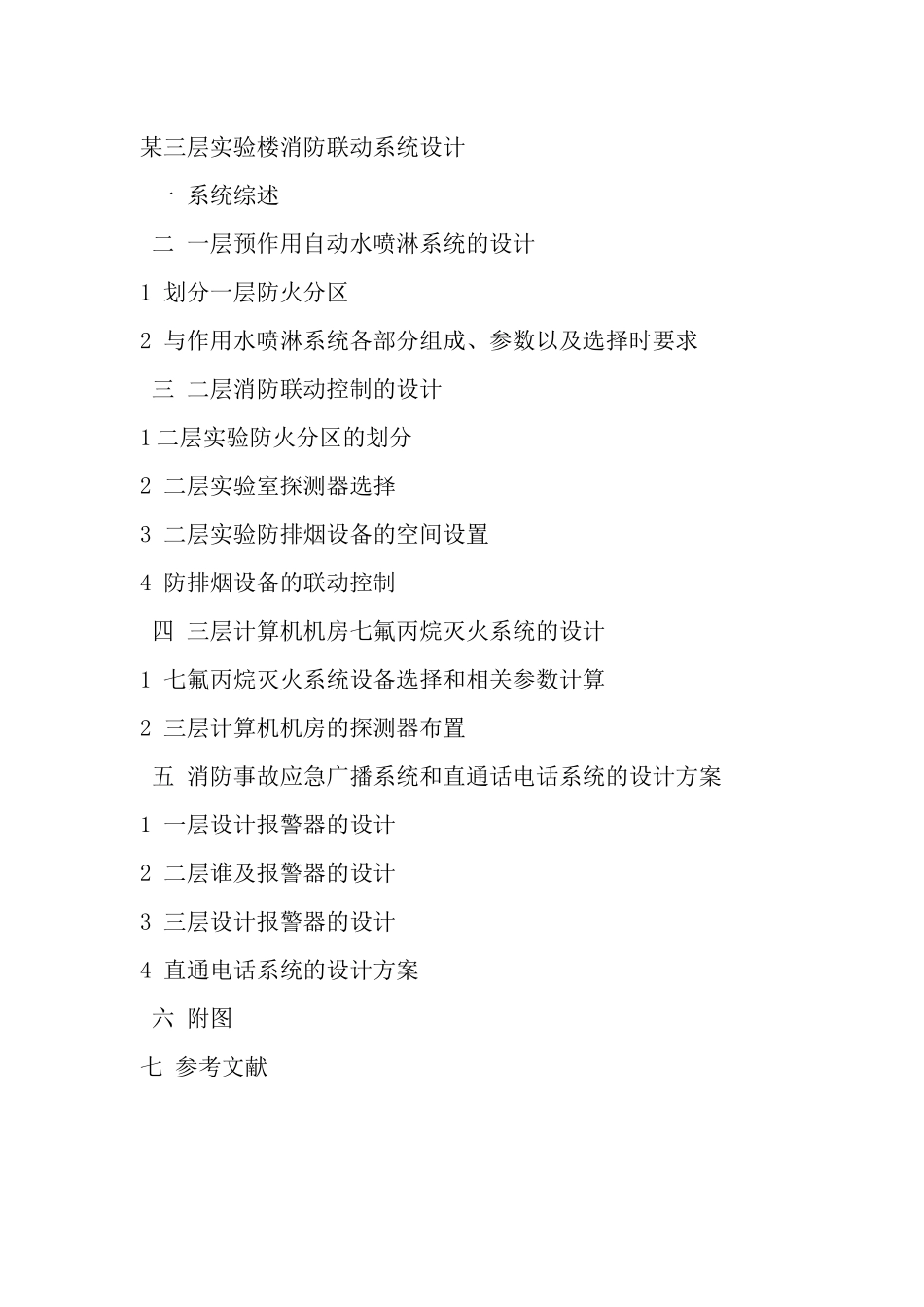

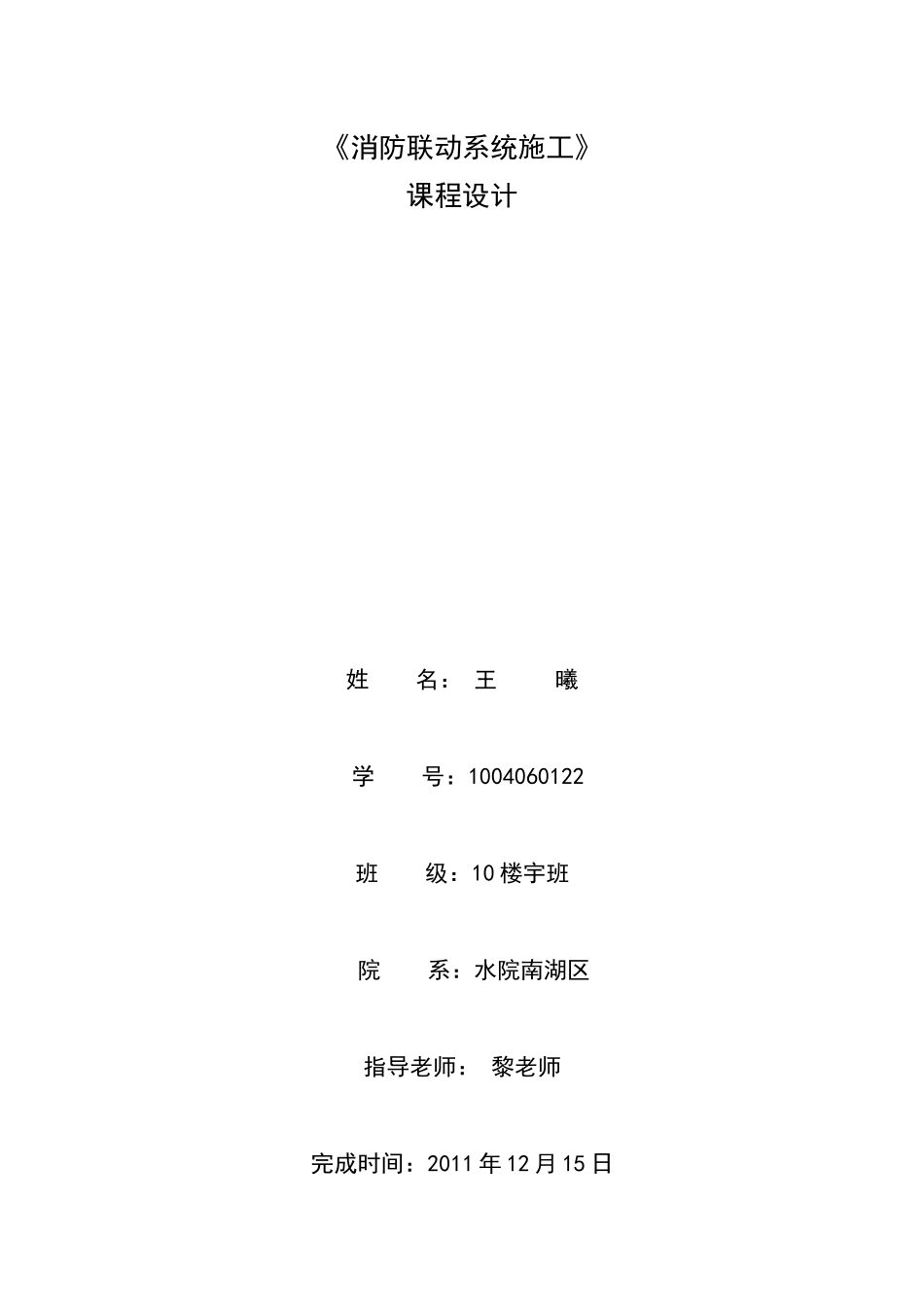

《消防联动系统施工》课程设计姓名：王曦学号：1004060122班级：10楼宇班院系：水院南湖区指导老师：黎老师完成时间：2011年12月15日某三层实验楼消防联动系统设计一系统综述二一层预作用自动水喷淋系统的设计1划分一层防火分区2与作用水喷淋系统各部分组成、参数以及选择时要求三二层消防联动控制的设计1二层实验防火分区的划分2二层实验室探测器选择3二层实验防排烟设备的空间设置4防排烟设备的联动控制四三层计算机机房七氟丙烷灭火系统的设计1七氟丙烷灭火系统设备选择和相关参数计算2三层计算机机房的探测器布置五消防事故应急广播系统和直通话电话系统的设计方案1一层设计报警器的设计2二层谁及报警器的设计3三层设计报警器的设计4直通电话系统的设计方案六附图七参考文献一系统综述根据教材的数据和设计，实验室属于非高层的民用建筑，所以选用灭火等级。根据谁及工况参考参数一层、二层为实验室，灭火等级较低，查《消防联通系统施工》教材，所以选用灭火等级为二级，而三层为机房，所以选用灭火等级为四级。一下是我的消防设计说明。二一层预作用自动水喷淋系统的设计1划分一层防火分区假设房间高度为3.5m，一层房间长X宽X高=100X20X3.5m³，从主要入口能看清楚其颞部，且面积不超过1000㎡。根据建筑的耐火等级、层数、长度和面积应符合下表的规定：建筑类别每个防火分区的建筑面积一类建筑1000一类建筑1500地下室1500（注：设有自动灭火的防火分区，其允许最大建筑面积，按本表增加一倍；当局不设置自动灭火系统时，增加面积，按该局部面积的一倍计算；一类建筑的电信楼，其防火分区允许最大建筑面积可按上表增加5%。）民用建筑的耐火等级、层数、长度和面积（如下表）耐火等级最多允许层数防火分区间备注最大允许长度（m）每层最大允许建筑面积（㎡）一、二级按相关规定处理15025001、体育馆、剧院等长度可以放宽2、托儿所、幼儿园的儿童用房不应该设4层和4层以上三级5层10012001、托儿所、幼儿园的儿童用房不应该设3层和3层以上2、电影院、剧院食堂不该超过2层3、医院、疗养院不该过3层四级2层60600学校、食堂、菜市场、托儿所、幼儿园、医院不该超过1层防火卷帘设置在建筑物中防火分区通道口处，形成门帘或防火分隔。当发生火灾时，可根据消防控制室、探测器的指令或就地手动操作使卷帘下降至一定点，水幕同步供水（复合型卷帘可不设水幕），接受降落信号先一步下放，经延时后在二步落地，以达到人员紧急疏散、灾区隔烟、隔火、控制火灾蔓延的目的。3、火灾探测区域的设定与探测器的布置点型探测器的适用场合或情形一览表序号探测器类型场所或情形感烟感温火焰说明离子光电定温差温差定温红外紫外1饭店、宾馆、教学楼、办公室的厅堂、卧室、办公室等00厅堂、办公室、会议室、值班室、娱乐室、接待室等，灵敏度档，次为中、低可延时；卧室、病房、休息厅、衣帽室等2电子计算机房、通讯机房、电影放映室00这些场所灵敏度要高或高、中档次联合使用3楼梯、走到、电梯、机房00灵敏度档次为高、中4车库、档案库00灵敏度档次为高5有电器火灾危险00早期热解产物，气溶胶微粒小，可用离子型，气溶胶微粒大可用光电型6气温速度大于5m/sX07相对温度经常高于95%X根据不同要求也可选用定温或温差8有大量粉尘、水雾滞留XX000根据具体要求选择9有可能发生无烟火灾XX00010在正常情况下有烟和蒸汽滞留XX00011有可能蒸汽和油雾X12厨房、锅炉房、茶炉房、烘干车间等00在正常高温环境下、感温探测器的额定动作温度值可定的高些、或选用高温感温探测器13吸烟室、小会议室等00若选用感烟探测器则应选用低灵敏度档次14汽车库0015其他不宜安装感烟探测器的厅堂和公共场所XX00016可能产生阴然火或者如发生火灾不及早报警将造成重大损失场所00XXX若选用感烟探测器应选用低灵敏度档次17温度在0度以下X18正常情况下温度变化较大的场所X19可能产生腐蚀性的气体X20产生醇类、醚类、酮类等有机物质X21可能产生黑烟X22存在高频电磁干扰X23英航、百货店、商场、仓库0024火灾时有强烈的火焰辐射00如：含有易燃材料的房间、飞机库、油库、海上石油钻井等25需要对火焰做出快速反应00如：镁和经书粉末的生产...
