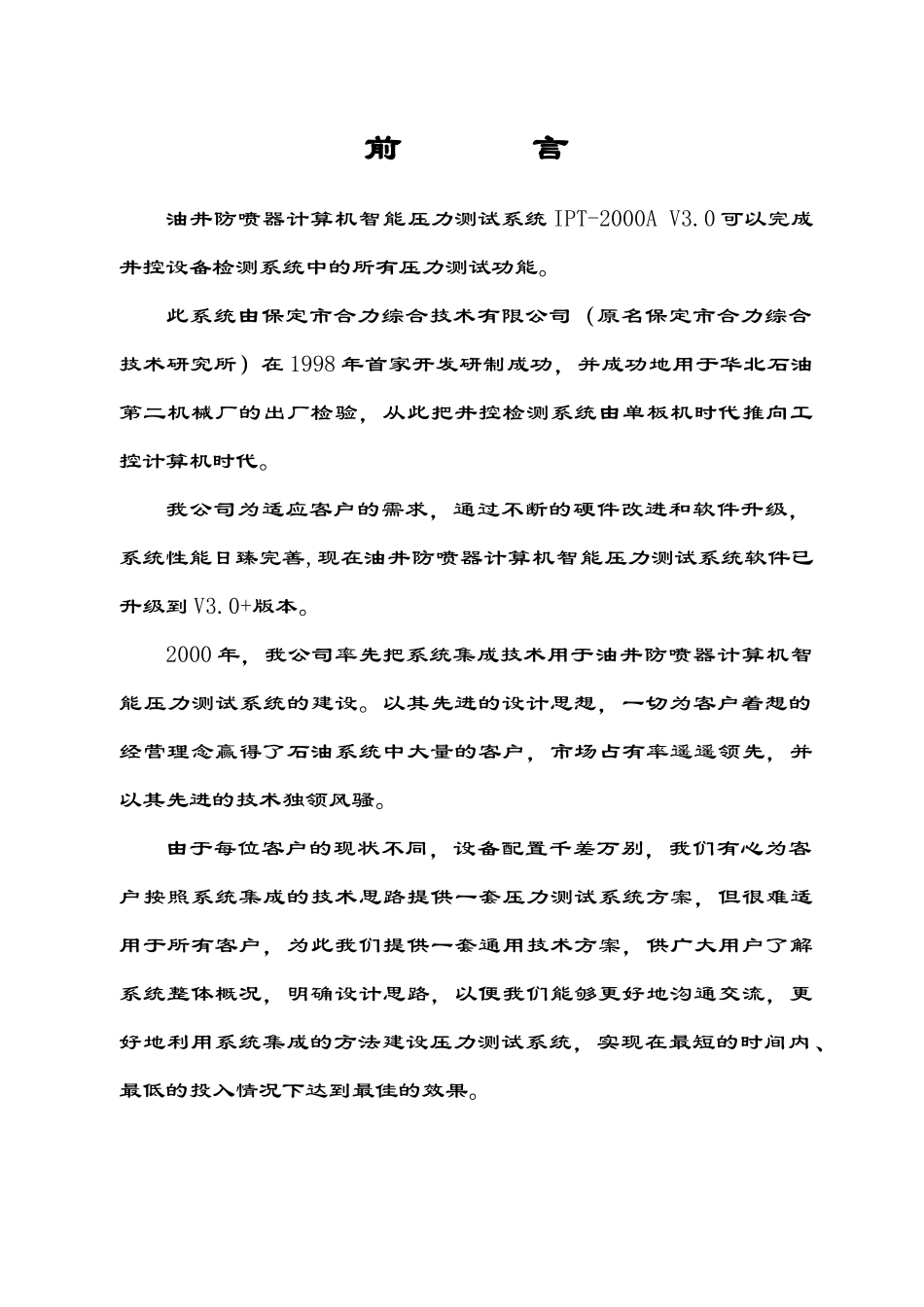

保定市合力综合技术有限公司油井防喷器计算机智能压力测试系统IPT-2000AV3.0通用技术方案（液密封部分）前言油井防喷器计算机智能压力测试系统IPT-2000AV3.0可以完成井控设备检测系统中的所有压力测试功能。此系统由保定市合力综合技术有限公司（原名保定市合力综合技术研究所）在1998年首家开发研制成功，并成功地用于华北石油第二机械厂的出厂检验，从此把井控检测系统由单板机时代推向工控计算机时代。我公司为适应客户的需求，通过不断的硬件改进和软件升级，系统性能日臻完善,现在油井防喷器计算机智能压力测试系统软件已升级到V3.0+版本。2000年，我公司率先把系统集成技术用于油井防喷器计算机智能压力测试系统的建设。以其先进的设计思想，一切为客户着想的经营理念赢得了石油系统中大量的客户，市场占有率遥遥领先，并以其先进的技术独领风骚。由于每位客户的现状不同，设备配置千差万别，我们有心为客户按照系统集成的技术思路提供一套压力测试系统方案，但很难适用于所有客户，为此我们提供一套通用技术方案，供广大用户了解系统整体概况，明确设计思路，以便我们能够更好地沟通交流，更好地利用系统集成的方法建设压力测试系统，实现在最短的时间内、最低的投入情况下达到最佳的效果。目录1概述2系统设计2.1系统总体设计2.2子系统组成及功能2.2.1试压检测控制子系统2.2.2加压控制子系统：2.2.3电—气/液控制子系统2.2.4工业电视监视子系统2.2.5试压及控制软件系统3系统特点3.1数据采集快速准确3.2试压过程自动化程度高3.3控制方式灵活3.4超压保护3.5各种设备集中控制3.6监视图像清晰3.7对讲系统3.8网络功能3.9安全措施齐全3.10控制软件3.11试压过程符合相关标准4方案实施步骤和要求5系统设备明细6附件6.1计算机智能压力测试系统IPT-2000AV3.0+设备外形图6.2软件产品测试报告和登记证书1概述1.1系统名称油井防喷器计算机智能压力测试系统IPT-2000AV3.0，以下简称IPT-2000A智能压力测试系统。1.2应用范围钻井公司、井下作业公司、压裂公司、试油、试采公司、管子站、生产厂、检测站、检测中心等需进行压力测试的单位。1.3测试对象对油井防喷器（单、双、环）、节流管汇、压井管汇、阀门、井口设备、承压工具进行强度试验及液密封试验。1.4压力范围加压系统最大设计工作压力可达300MPa以上，具体参数可根据用户需求调整。1.5数据自动采集压力测试系统可对被测工件试压过程中各种试压数据进行远程自动采集、显示、记录和存储，并保证其可靠性和准确性，其中压力数据采集精度不低于0.2%。1.6试压标准压力测试系统过程控制符合SY行业标准和国家压力容器检测标准以及API规范中对承压工件的检测标准。1.7系统功能1.7.1安全隔离压力测试系统可对防喷器液压卡箍、防喷器系统、加压泵、液控装置及控制执行机构、摄像机等控制对象和试压过程进行有效远程控制和监视，可实现操作人员与高压现场完全隔离，保证操作人员的人身安全。1.7.2集中控制压力测试系统将液压控制、加压泵组控制、卸压阀组等控制有机地集成，设计在控制室中，实现集中控制，节省了人力，降低了劳动强度。该系统技术先进，自动化程度高，操作方便。1.7.3液路控制压力测试系统通过控制液控装置可满足液压卡箍控制，试压管汇控制，液路强度/密封试验及防喷器组合试验（单、双闸板和环形胶芯）的过程控制。1.7.4远程监视压力测试系统中的试压监视子系统可对试压过程进行有效地全方位远程监视和控制，监视图像清晰，操作方便。1.7.5超压保护在试压过程中，系统异常超压时，压力测试系统发出声光报警，屏幕出现提示，并自动停泵卸压，保证人身设备安全，减少损失。2系统设计2.1系统总体设计系统由以下子系统组成：试压检测控制子系统IPT-2000A油井节流压井管汇、防喷器智能压力测试系统框图水源加压泵系统液密封专用试压管汇试压工件液压卡箍液压远控台工业电视监视系统IPT-2000AV3.0控制软件数据采集及控制系统试压安全警示系统数据管理加压控制子系统电—气/液控制子系统工业电视监视子系统试压及控制软件系统2.2子系统组成及功能2.2.1试压检测控制子系统试压检测控制子系统是用于执行和完成试压工作的核...
