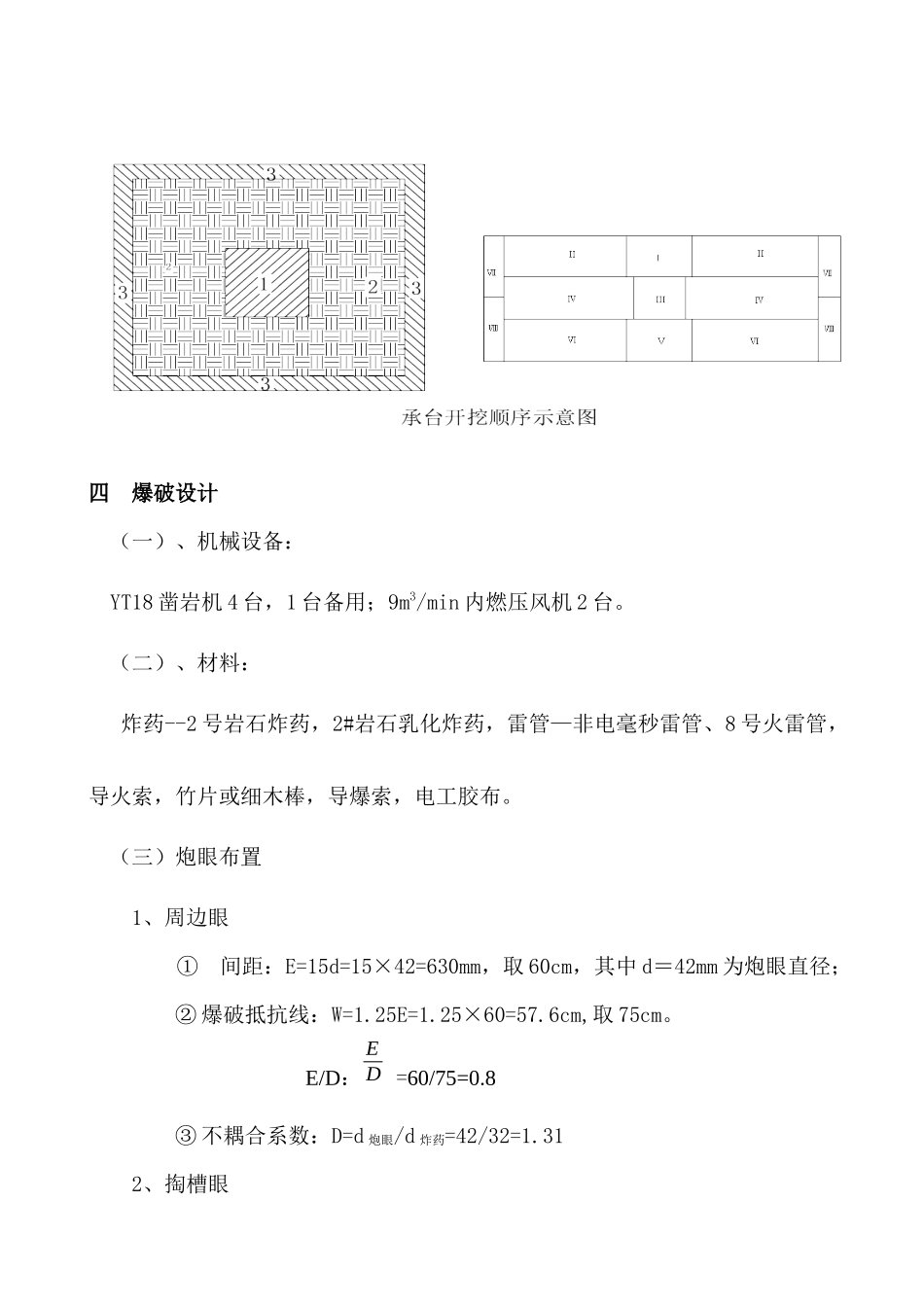

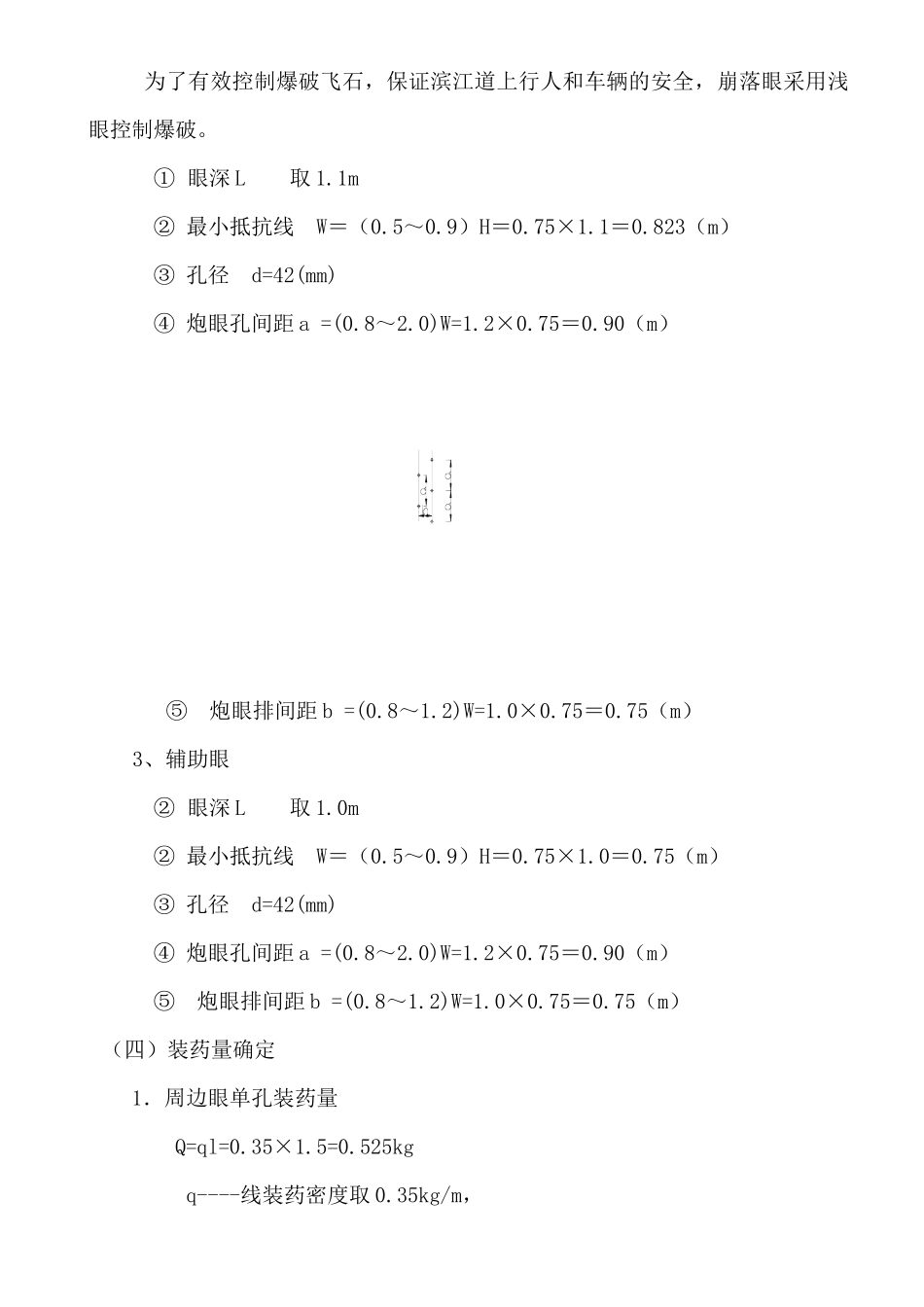

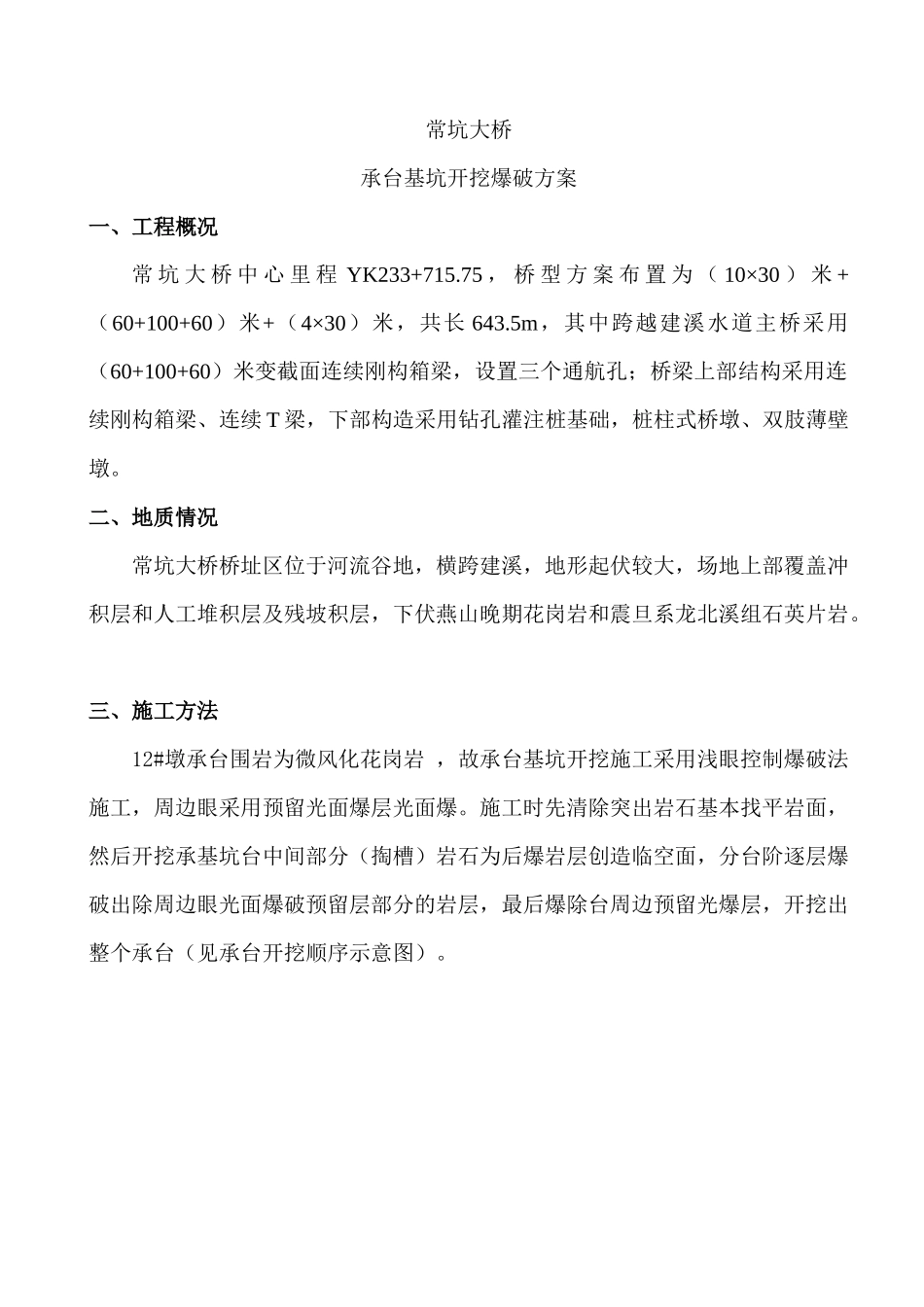

常坑大桥承台基坑开挖爆破方案一、工程概况常坑大桥中心里程YK233+715.75，桥型方案布置为（10×30）米+（60+100+60）米+（4×30）米，共长643.5m，其中跨越建溪水道主桥采用（60+100+60）米变截面连续刚构箱梁，设置三个通航孔；桥梁上部结构采用连续刚构箱梁、连续T梁，下部构造采用钻孔灌注桩基础，桩柱式桥墩、双肢薄壁墩。二、地质情况常坑大桥桥址区位于河流谷地，横跨建溪，地形起伏较大，场地上部覆盖冲积层和人工堆积层及残坡积层，下伏燕山晚期花岗岩和震旦系龙北溪组石英片岩。三、施工方法12#墩承台围岩为微风化花岗岩，故承台基坑开挖施工采用浅眼控制爆破法施工，周边眼采用预留光面爆层光面爆。施工时先清除突出岩石基本找平岩面，然后开挖承基坑台中间部分（掏槽）岩石为后爆岩层创造临空面，分台阶逐层爆破出除周边眼光面爆破预留层部分的岩层，最后爆除台周边预留光爆层，开挖出整个承台（见承台开挖顺序示意图）。四爆破设计（一）、机械设备：YT18凿岩机4台，1台备用；9m3/min内燃压风机2台。（二）、材料：炸药--2号岩石炸药，2#岩石乳化炸药，雷管—非电毫秒雷管、8号火雷管，导火索，竹片或细木棒，导爆索，电工胶布。（三）炮眼布置1、周边眼①间距：E=15d=15×42=630mm，取60cm，其中d＝42mm为炮眼直径；②爆破抵抗线：W=1.25E=1.25×60=57.6cm,取75cm。E/D：ED=60/75=0.8③不耦合系数：D=d炮眼/d炸药=42/32=1.312、掏槽眼为了有效控制爆破飞石，保证滨江道上行人和车辆的安全，崩落眼采用浅眼控制爆破。①眼深L取1.1m②最小抵抗线W＝（0.5～0.9）H＝0.75×1.1＝0.823（m）③孔径d=42(mm)④炮眼孔间距a=(0.8～2.0)W=1.2×0.75＝0.90（m）⑤炮眼排间距b=(0.8～1.2)W=1.0×0.75＝0.75（m）3、辅助眼②眼深L取1.0m②最小抵抗线W＝（0.5～0.9）H＝0.75×1.0＝0.75（m）③孔径d=42(mm)④炮眼孔间距a=(0.8～2.0)W=1.2×0.75＝0.90（m）⑤炮眼排间距b=(0.8～1.2)W=1.0×0.75＝0.75（m）（四）装药量确定1．周边眼单孔装药量Q=ql=0.35×1.5=0.525kgq----线装药密度取0.35kg/m，l----炮眼深度1.5m2、掏槽眼Q＝0.45qW3e=0.45×2.0×0.753×1=0.38(kg)q----炸药单耗f=10~18时取q=1.8~2.6这里取2.0kg/m3W----最小抵抗线m取0.75me---炸药换算系数2＃岩石炸药e=13、辅助眼单孔装药量Q＝0.33qabhe=0.33×2.0×0.9×0.75×1.0×1=0.445(kg)q----炸药单耗f=10~18时取q=1.8~2.6这里取2.0kg/m3e---炸药换算系数2＃岩石炸药e=14、炮眼布置图见附图。6、装药结构周边眼采用间隔装药，辅助眼、掏槽眼连装药，详见周边眼、辅助眼装药结构图。7、起爆网络及起爆方式：①爆破网络采用非电毫秒雷管簇连结方式，同圈眼采用同一段别非电毫秒雷管，不同圈眼采用跳段起爆。②起爆顺序：具体是：先爆破掏槽眼，人工清除石方，然后爆破崩落眼，清除石方，依次类推直至承台底部，最后分层起爆周边眼。掏槽眼、崩落眼、周边眼；③起爆方式：采用火雷管起爆非电雷管引爆炸药。8、五、爆破施工工艺要点钻爆作业严格按照钻爆设计进行钻眼、装药、接线和引爆。钻爆法开挖作业工序组成为：测量放样→布眼→钻眼→装药堵塞→联结起爆网络→起爆→出渣→清底。施工前首先根据现场地质情况进行爆破试验，并且在施工中要不断修正光爆设计参数，以达到最佳爆破效果。1、放样布眼通过测量放出桩基、承台的边点，而且在距开挖面30米设一个临时水准点。钻孔前，采用全站仪定出开挖断面线，红油漆绘出开挖断面轮廓线，标出炮孔位置（误差不超过5cm），经检查符合设计要求后方可钻孔。2、定位开眼采用空压机钻眼，按炮孔布置图（见后图）画点定位后钻孔。呈梅花状布置，周边眼离桩基、承台边线10cm，对于掏槽眼和周边眼的钻孔精度要求比其它炮眼要高，开孔误差控制在5cm以内。3、钻眼按照不同孔位，将钻工定点定位，钻眼深度100cm。钻工熟悉炮眼布置图，能熟练的操作空压机，特别是钻周边眼，一定要由有较丰富经验的老钻工司钻，有专人指挥，确保周边眼有准确的外插角。同时，根据眼口位置岩石的凹凸程度调整炮眼深度，保证炮孔眼底在同一平面上。施工时控制好炮眼的角度、深度、密度，使之符合设计要求：（...
