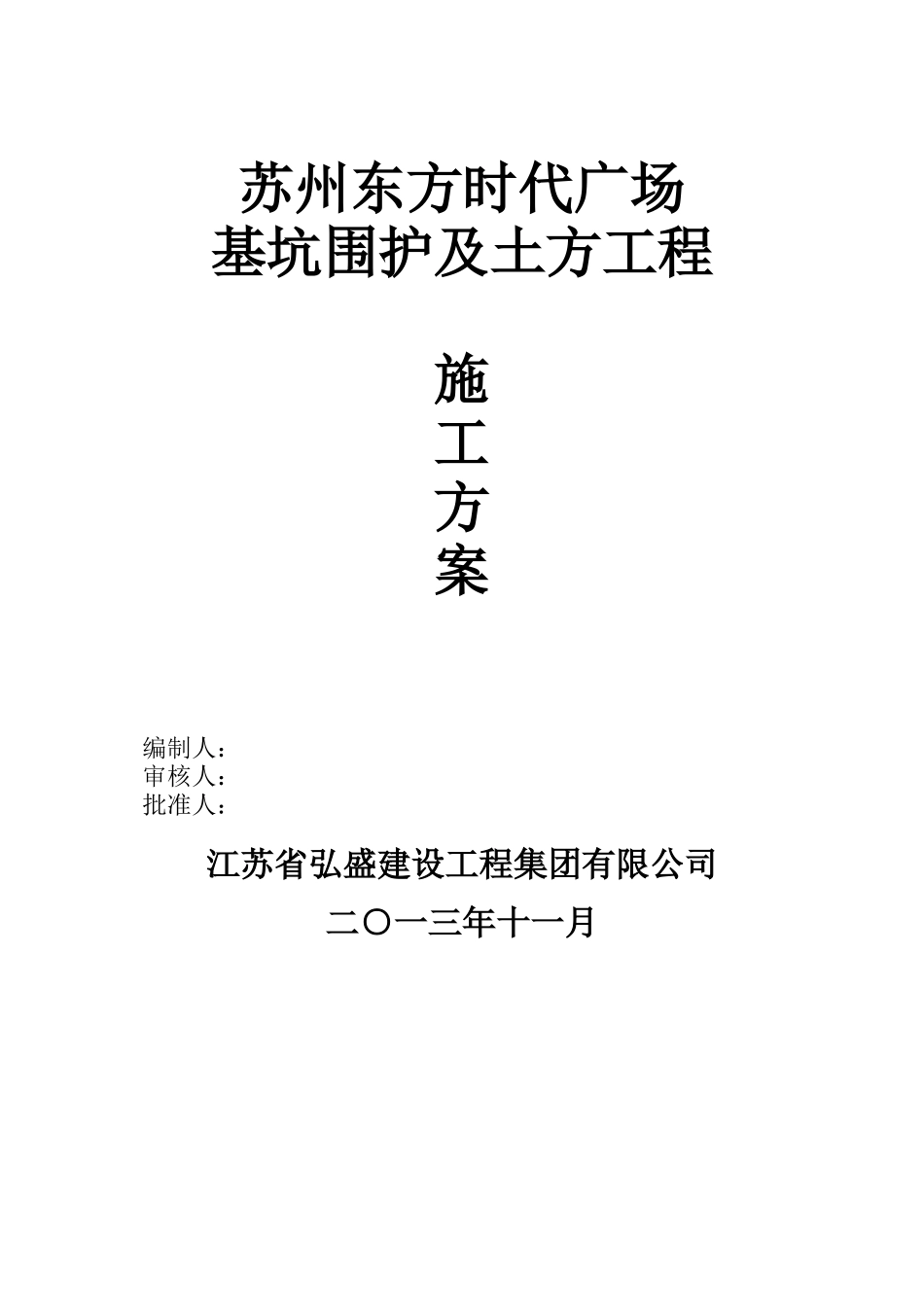

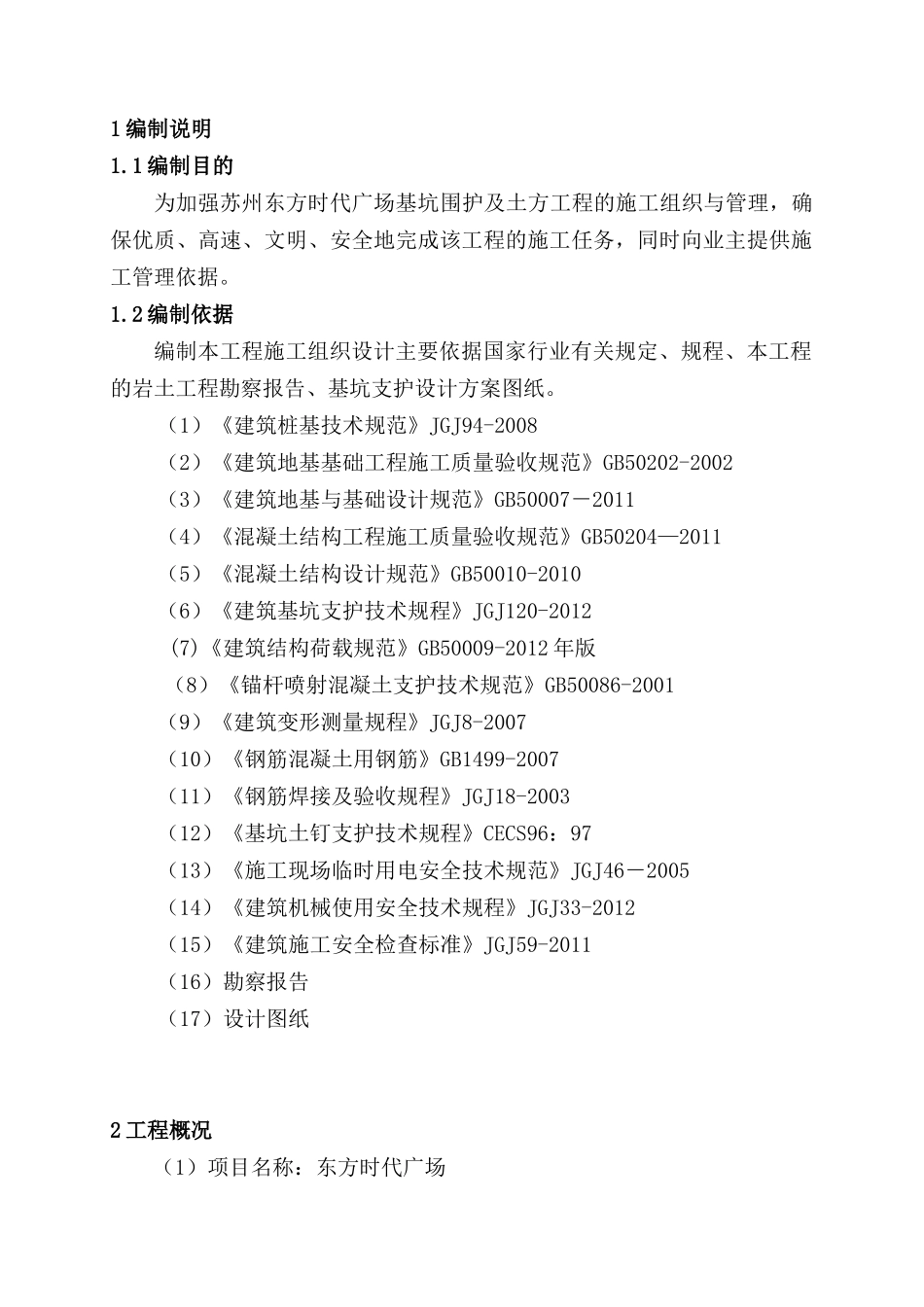

苏州东方时代广场基坑围护及土方工程施工方案编制人：审核人：批准人：江苏省弘盛建设工程集团有限公司二○一三年十一月1编制说明1.1编制目的为加强苏州东方时代广场基坑围护及土方工程的施工组织与管理，确保优质、高速、文明、安全地完成该工程的施工任务，同时向业主提供施工管理依据。1.2编制依据编制本工程施工组织设计主要依据国家行业有关规定、规程、本工程的岩土工程勘察报告、基坑支护设计方案图纸。（1）《建筑桩基技术规范》JGJ94-2008（2）《建筑地基基础工程施工质量验收规范》GB50202-2002（3）《建筑地基与基础设计规范》GB50007－2011（4）《混凝土结构工程施工质量验收规范》GB50204—2011（5）《混凝土结构设计规范》GB50010-2010（6）《建筑基坑支护技术规程》JGJ120-2012(7)《建筑结构荷载规范》GB50009-2012年版（8）《锚杆喷射混凝土支护技术规范》GB50086-2001（9）《建筑变形测量规程》JGJ8-2007（10）《钢筋混凝土用钢筋》GB1499-2007（11）《钢筋焊接及验收规程》JGJ18-2003（12）《基坑土钉支护技术规程》CECS96：97（13）《施工现场临时用电安全技术规范》JGJ46－2005（14）《建筑机械使用安全技术规程》JGJ33-2012（15）《建筑施工安全检查标准》JGJ59-2011（16）勘察报告（17）设计图纸2工程概况（1）项目名称：东方时代广场（2）项目位置：澄阳路与珍珠湖路交叉口东北角（3）建设单位：苏州翠湖置业有限公司（4）设计单位：苏州江南意造建筑设计有限公司（5）勘察单位：苏州二建集团设计研究院有限公司2.1概述（1）主体建筑：拟建建筑物地上由4幢SOHO办公楼(18~30层)、5幢3~4层商业用房，满铺一层地下室。办公楼均采用剪力墙结构，商业用房及地下室均采用框架结构。（2）地下设置：整体下设一层地下室。（3）基础型式：裙房及纯地下室部分为承台+桩基，主楼为桩筏基础。（4）基坑规模：本基坑形状不规则，南北长约202m，东西最宽约251m，基坑开挖面积约3.6万㎡，周长约877m。（5）开挖深度：本工程±0.000=3.000m，场地整平标高按-1.000m考虑，西侧及南侧道路路面标高按-0.5m考虑，地下室承台垫层底标高为-8.000m，底板板厚为500mm，基坑周边开挖深度为7.0m～7.5m，局部电梯坑开挖深度为1.4m~1.8m。2.2周围环境概况拟建场地位于苏州市相城区澄阳路与珍珠湖路交叉口东北角，场地现为空地，东侧、北侧为珍珠湖，西侧为澄阳路，南侧为珍珠湖路，基坑周边较空旷，无建筑物分布，交通便利；场地内现已基本整平，路面标高略高于场地标高，基坑周边环境现状如图1。（1）基坑东侧：基坑东侧部分地段现为河道，基坑施工前应按需回填，坡顶到湖边距离应≥8m，基坑东侧环境现状如图3。基坑东侧环境现状图图3（2）基坑南侧：基坑南侧地下室外墙距红线约8.7m，红线外为珍珠湖路，红线距珍珠湖路人行道边约3.5m，路边分布有供电、电信、联通、地下室范围围珍珠湖网通、雨水及污水管线通过，基坑南侧环境现状如图4。基坑南侧环境现状图图4（3）基坑西侧：基坑西侧地下室外墙距红线约6.4m，红线距澄阳路人行道边约12.1m，路边有供电、自来水管线通过，红线距现有围墙约8.0～12.0m，红线距电杆约4.5～5.4m，距电力管线约2.9m，红线距自来水管约13.5m，基坑西侧环境现状如图5。基坑西侧环境现状图图5珍珠湖路澄阳路（4）基坑北侧：基坑北侧地下室外墙距红线约4.3m，红线外距珍珠湖边约14.00m，北侧部分地段应对河道按需回填，基坑北侧环境现状如图6。基坑北侧环境现状图图6基坑周边环境一般，基坑开挖主要是确保基坑自身的安全以及基坑西侧南侧道路及地下管线安全，并防止基坑降水对周边产生不利影响。2.3工程地质条件2.3.1地形地貌拟建场地地貌单元属长江三角洲太湖流域冲湖积平原，地形开阔平坦场地起伏不大，无不利的地形地貌存在。2.3.2工程地质根据苏州二建集团设计研究院有限公司提供的《苏地2007-B-75号地块项目岩土工程勘察报告》，场地浅部土体为第四纪晚更新世~全新世沉积的粘性土、粉土、砂土地层。根据其岩性特征及其物理力学性质的差异性，基坑开挖涉及土层情况自上而下为：①-1淤泥：灰黑色，流塑。含腐蚀质，夹少量生活垃圾，为湖底淤积物。湖底部分...
