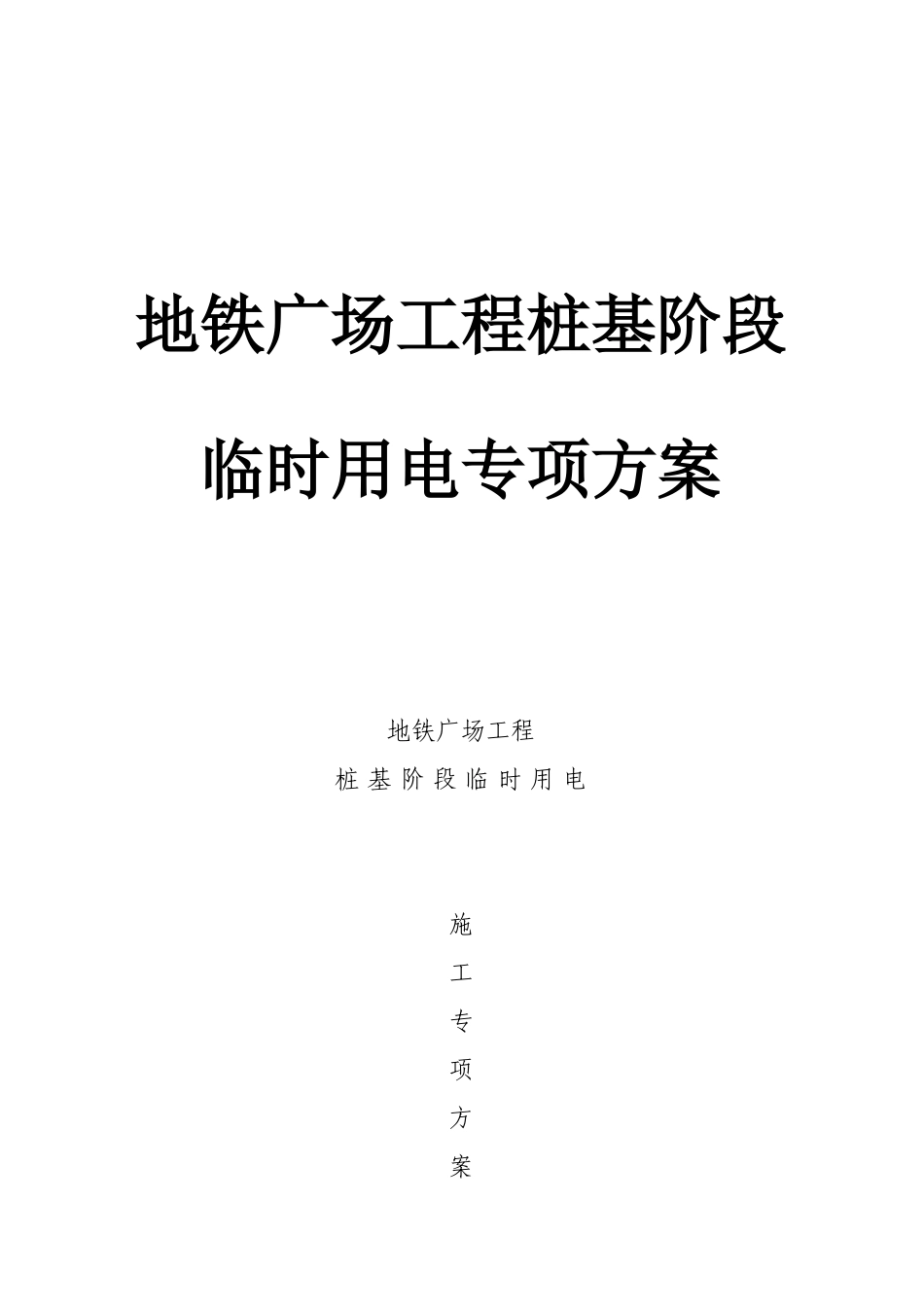

地铁广场工程桩基阶段临时用电专项方案VIP免费

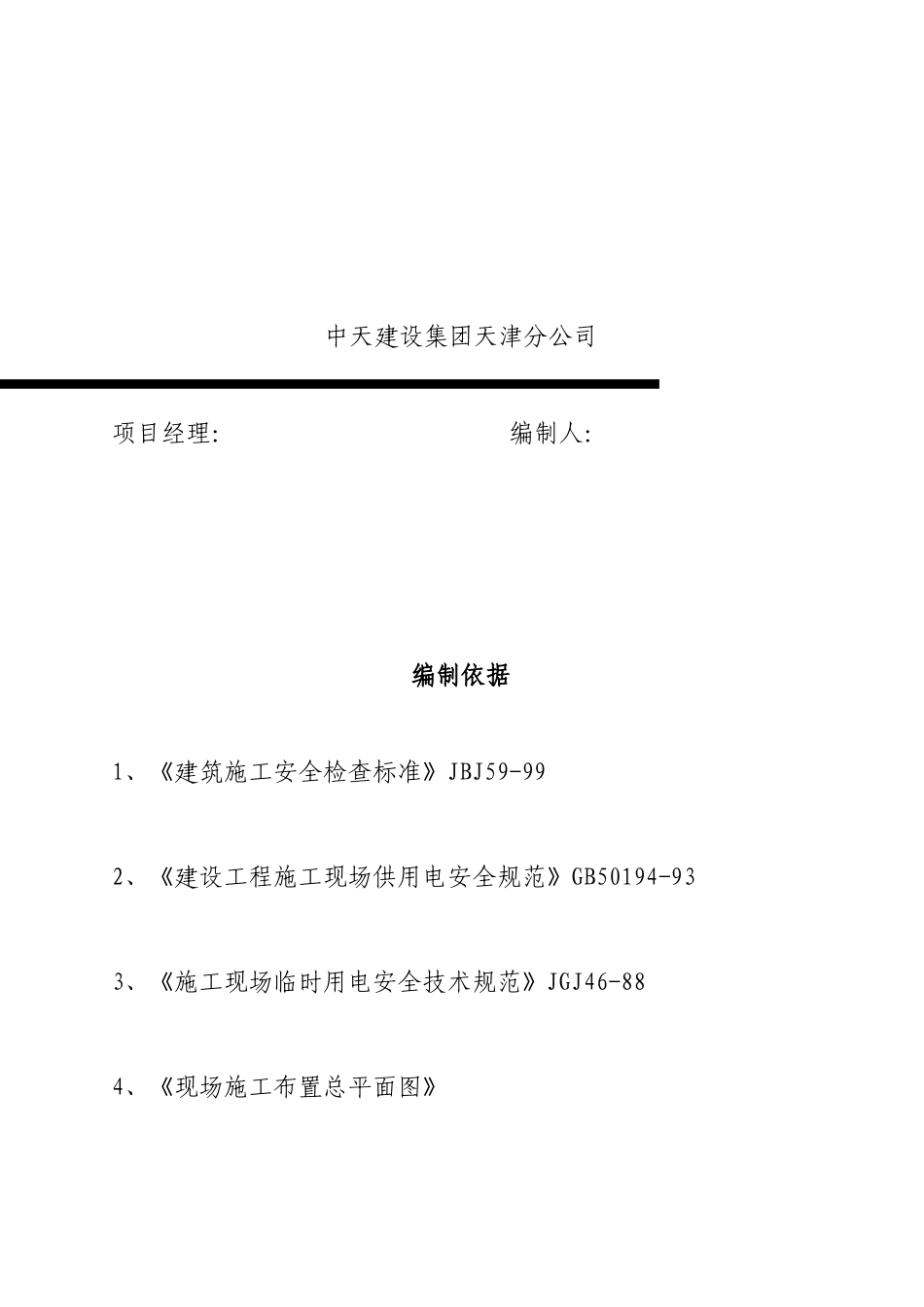

地铁广场工程桩基阶段临时用电专项方案地铁广场工程桩基阶段临时用电施工专项方案中天建设集团天津分公司项目经理：编制人：编制依据1、《建筑施工安全检查标准》JBJ59-992、《建设工程施工现场供用电安全规范》GB50194-933、《施工现场临时用电安全技术规范》JGJ46-884、《现场施工布置总平面图》一、工程概况地铁广场工程位于南开区南开三马路与南马路交口，地下两层，地上二栋23-25层，裙房4层，建筑面积6万平米，系框架剪力墙结构。由天津金居置业发展有限公司开发，天津建华建筑监理有限公司监理，中天建设集团有限公司天津分公司承建。基坑深度11.9米。钻孔灌注桩６７８根，深层搅拌桩３４５组，桩基施工工期６０天。二、现场情况根据现场实际情况，业主提供的临时变压器位于现场的东边南马路旁，现场全部采用TN-S（三相五线制）系统供电，施工用电由业主提供的变压器配电箱接入总配电箱后用电缆线按桩机分别接至各自专用的二级配电箱。设备、照明用电全部由二级电箱接至移动电箱及固定电箱。全部实行一机一闸一箱一漏、三级配电二级保护的安全用电要求，桩基在围护桩施工时拟投入3台潜水桩机，1台深搅桩机，1组地连墙施工机械。围护桩施工结束，地连墙未结束前，施工工程桩时，增加一台潜水桩机，地连墙施工结束后，再增加投入1-2台潜水桩机。因此主要计算工程桩施工前期高峰用电量.2、用电量计算施工总用电量以施工用电高峰期的用电量为依据，计算如下：由机械用电量表（附后）可得：P1=594KW（常规机械用电量）P2=192KW（电焊机用电量）机械总用电量P=1.05×[K1×∑P1/cosφ+K2×∑p2]=704KW本式中系数取1.05K1=0.7K2=0.6cosφ=0.75因现阶段室内外照明用电量较少按动力用电的10%计算，室内外照明总用电量=704×10%=70KW所以现场桩基施工时高峰期总用电量为：774KW因业主提供的现场临时变压器容量为1台400KW，所以应由业主协调从西马路浙江海天建设工地借用1台400KW变压器（已落实借用手续），（需附设YJV3*185+2*120电缆线190米，YJV3*120+2*70电缆线190米，总柜600A二台，600A计量箱一台，过门钢管（65ø）24米)，并在施工中应有效协调各设备的运转时间，部分机械应按使用情况尽量避开用电高峰。3、施工现场与外电的防护本工程东北角靠南马路边有100KV的高压线一条，也就是与工程施工的临时变压器连接的高压线，其它部位均无外电线路。如桩基施工至此部位而该部位的变压器时，桩机架应离开高压线4米以上，并在变压器周围均用杉木搭设防护架，防护架离变压器、高压线2米，防护架用木板封闭并用密目网摭档，悬挂醒目的警告标志牌。（另见专项方案），另外，因南马路路灯高压电缆敷设在东侧围墙边，影响刨槽和地连墙施工，需人工挖开明露并做好标记，地连墙施工需拆围墙时，电缆应做好覆盖，防止受损。4、接地与防雷工程所用的电气设备的金属外壳必须与专用保护零线连接，专用保护零线由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。所有设备的接地电阻不得大于4Ω。施工现场电力系统严禁利用大地作相线或零线，保护零线不得装设开关或熔断器。接地体宜采用角钢、>Φ16的圆钢、钢管等材料，不得采用螺纹钢制作，接地体埋入地面不得少于2.5米。保护零线应单独敷设，不作它用。重复接地线应与保护零线相连接。保护零线的截面不得小于工作零线截面，同时满足机械强度要求。保护零线架空敷设的间距大于12米时，保护零线必须选择不小于10mm2的绝缘铜线或不小于16mm2的绝缘铝线。与电气设备相连接的保护零线应为截面不小于2.5mm2的绝缘多股铜线。保护零线的统一标志为绿黄双色线。在任何情况下不准使用绿黄线作为负荷线。每台桩机的工作接地电阻值不得大于10Ω，保护零线每一重复接地的接地电阻值均不得大于10Ω。手持式用电设备的保护零线，应在绝缘良好的多股铜线橡胶电缆内，其截面不得小于1.5mm2;所有用电设备，除作保持接零外，必须在设备负荷线的首端处设置漏电保护装置。5、配电线路：现场桩机的固定电线电缆必须全部（根据条件部分）架空，非架空线路做好保护，移动电缆线不应有接头，如有接头须进行安全处理，过路必须用钢管进行保护。电缆接头应牢固可...
