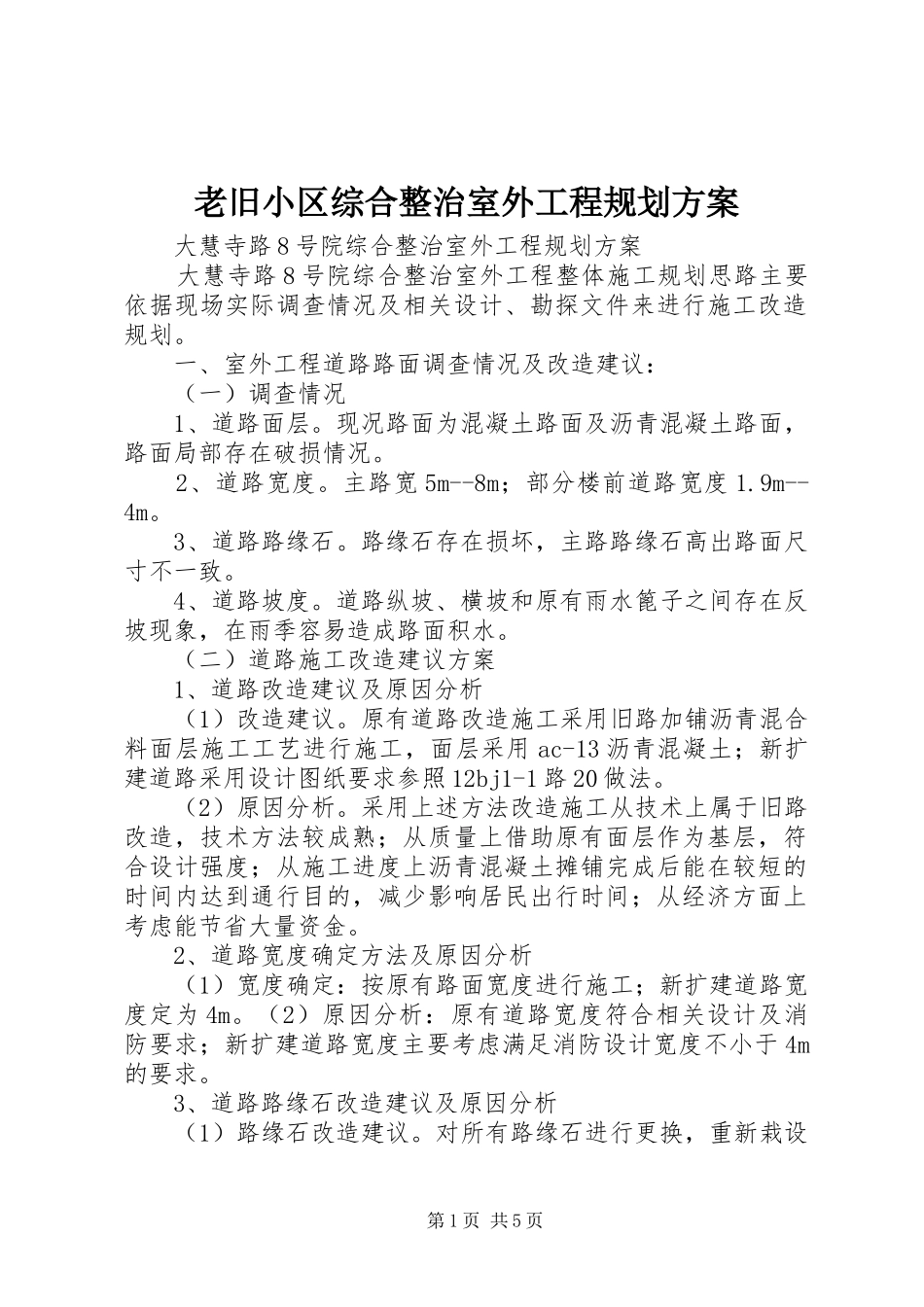

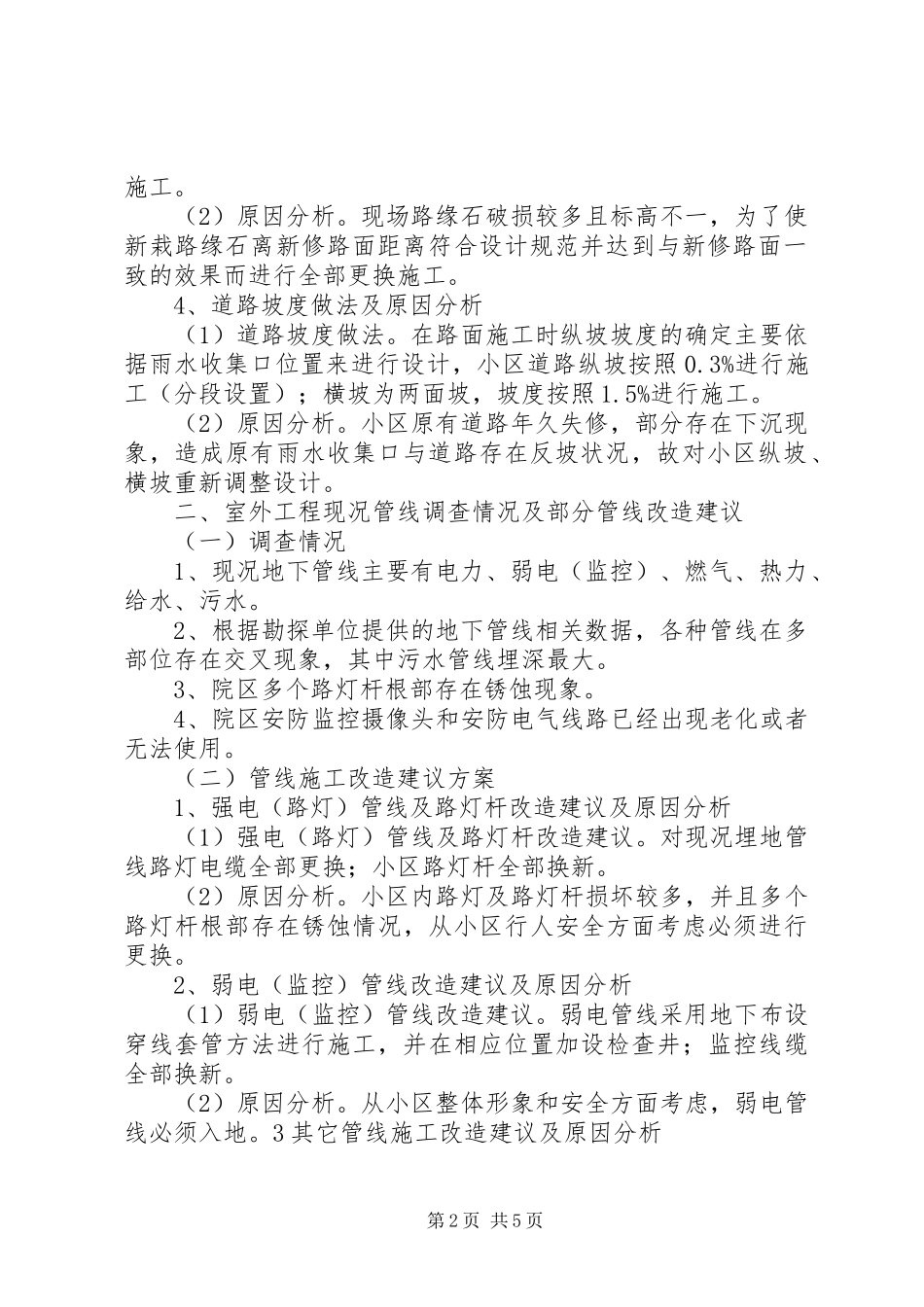

老旧小区综合整治室外工程规划方案大慧寺路8号院综合整治室外工程规划方案大慧寺路8号院综合整治室外工程整体施工规划思路主要依据现场实际调查情况及相关设计、勘探文件来进行施工改造规划。一、室外工程道路路面调查情况及改造建议：（一）调查情况1、道路面层。现况路面为混凝土路面及沥青混凝土路面，路面局部存在破损情况。2、道路宽度。主路宽5m--8m；部分楼前道路宽度1.9m--4m。3、道路路缘石。路缘石存在损坏，主路路缘石高出路面尺寸不一致。4、道路坡度。道路纵坡、横坡和原有雨水篦子之间存在反坡现象，在雨季容易造成路面积水。（二）道路施工改造建议方案1、道路改造建议及原因分析（1）改造建议。原有道路改造施工采用旧路加铺沥青混合料面层施工工艺进行施工，面层采用ac-13沥青混凝土；新扩建道路采用设计图纸要求参照12bj1-1路20做法。（2）原因分析。采用上述方法改造施工从技术上属于旧路改造，技术方法较成熟；从质量上借助原有面层作为基层，符合设计强度；从施工进度上沥青混凝土摊铺完成后能在较短的时间内达到通行目的，减少影响居民出行时间；从经济方面上考虑能节省大量资金。2、道路宽度确定方法及原因分析（1）宽度确定：按原有路面宽度进行施工；新扩建道路宽度定为4m。（2）原因分析：原有道路宽度符合相关设计及消防要求；新扩建道路宽度主要考虑满足消防设计宽度不小于4m的要求。3、道路路缘石改造建议及原因分析（1）路缘石改造建议。对所有路缘石进行更换，重新栽设第1页共5页施工。（2）原因分析。现场路缘石破损较多且标高不一，为了使新栽路缘石离新修路面距离符合设计规范并达到与新修路面一致的效果而进行全部更换施工。4、道路坡度做法及原因分析（1）道路坡度做法。在路面施工时纵坡坡度的确定主要依据雨水收集口位置来进行设计，小区道路纵坡按照0.3%进行施工（分段设置）；横坡为两面坡，坡度按照1.5%进行施工。（2）原因分析。小区原有道路年久失修，部分存在下沉现象，造成原有雨水收集口与道路存在反坡状况，故对小区纵坡、横坡重新调整设计。二、室外工程现况管线调查情况及部分管线改造建议（一）调查情况1、现况地下管线主要有电力、弱电（监控）、燃气、热力、给水、污水。2、根据勘探单位提供的地下管线相关数据，各种管线在多部位存在交叉现象，其中污水管线埋深最大。3、院区多个路灯杆根部存在锈蚀现象。4、院区安防监控摄像头和安防电气线路已经出现老化或者无法使用。（二）管线施工改造建议方案1、强电（路灯）管线及路灯杆改造建议及原因分析（1）强电（路灯）管线及路灯杆改造建议。对现况埋地管线路灯电缆全部更换；小区路灯杆全部换新。（2）原因分析。小区内路灯及路灯杆损坏较多，并且多个路灯杆根部存在锈蚀情况，从小区行人安全方面考虑必须进行更换。2、弱电（监控）管线改造建议及原因分析（1）弱电（监控）管线改造建议。弱电管线采用地下布设穿线套管方法进行施工，并在相应位置加设检查井；监控线缆全部换新。（2）原因分析。从小区整体形象和安全方面考虑，弱电管线必须入地。3其它管线施工改造建议及原因分析第2页共5页（1）其它管线施工改造建议。考虑新增雨水管线为无压管线，施工过程中未知情况较多，特别针对有压管线进行改移施工。（2）原因分析。雨水管线遇有压管线阻碍要遵循“有压管线让无压管线”的施工原则进行施工。三、新做雨水管线施工及选材建议（一）雨水管线位置、埋深确定1、雨水管线现场施工位置主要参照《大慧寺路8号院综合地下管线探测图》、《大慧寺院区管线平面图0710-布局》及现场实地详细调查和后期施工中采用探坑先行的原则进行。2、雨水管线埋深以管顶覆土500mm以上才能用机械进行碾压的原则进行确定，设计先从雨水端头井位置开始，初始管径为300mm，管材下部100mm砂垫层，最终确定初始开挖管线沟槽深度不能少于1000mm。（二）雨水管线坡度选择1、雨水管线坡度选择根据相关排水管道设计规范确定，φ200管排水坡度定为4‰，φ300管排水坡度定为2.5‰，φ400管排水坡度定为1.5‰，φ500管排水坡度定为1.2‰，φ600管排水坡度定为1.0‰。2、考虑到原有地下管线种类较多，雨水管线...
