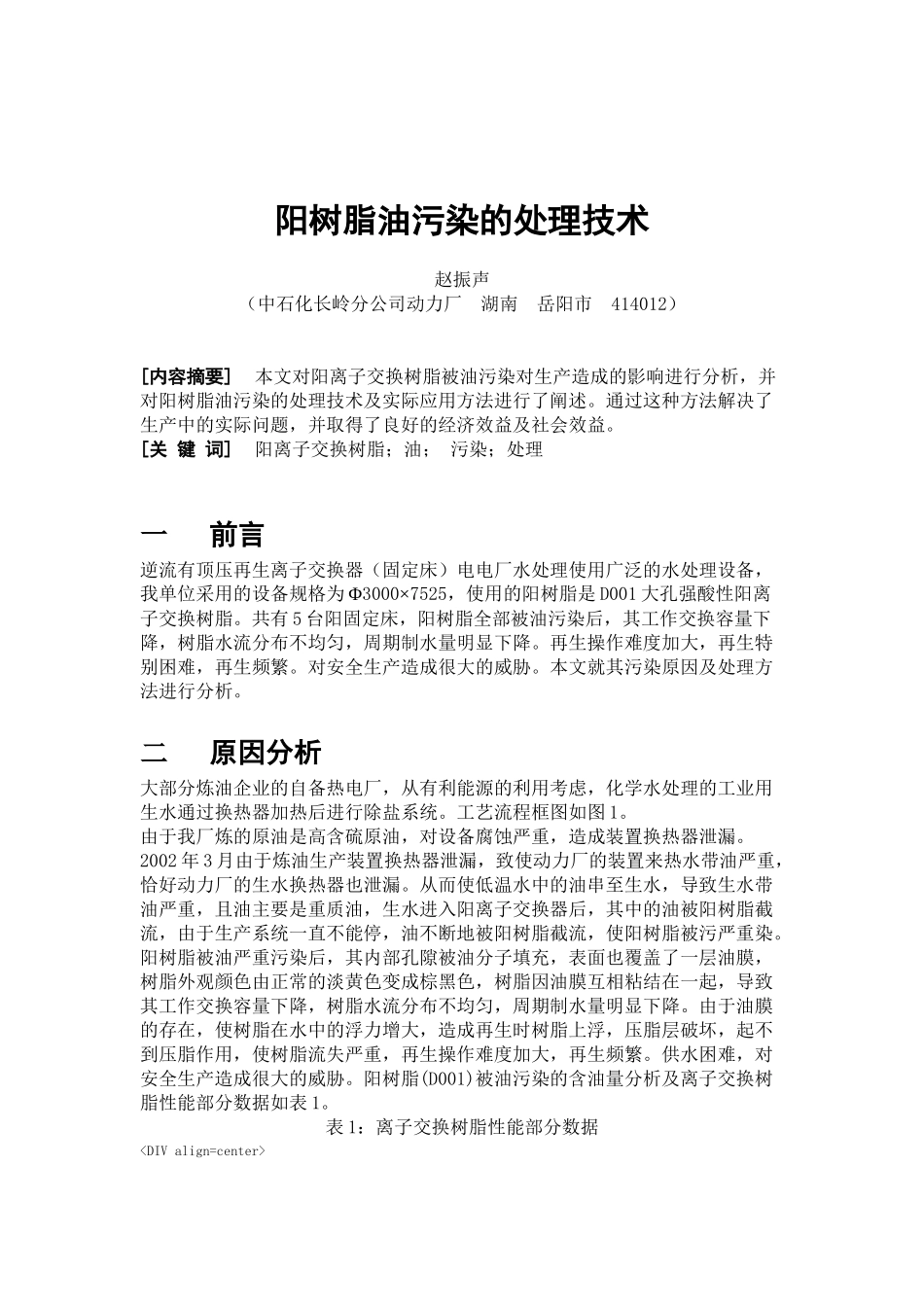

阳树脂油污染的处理技术VIP免费

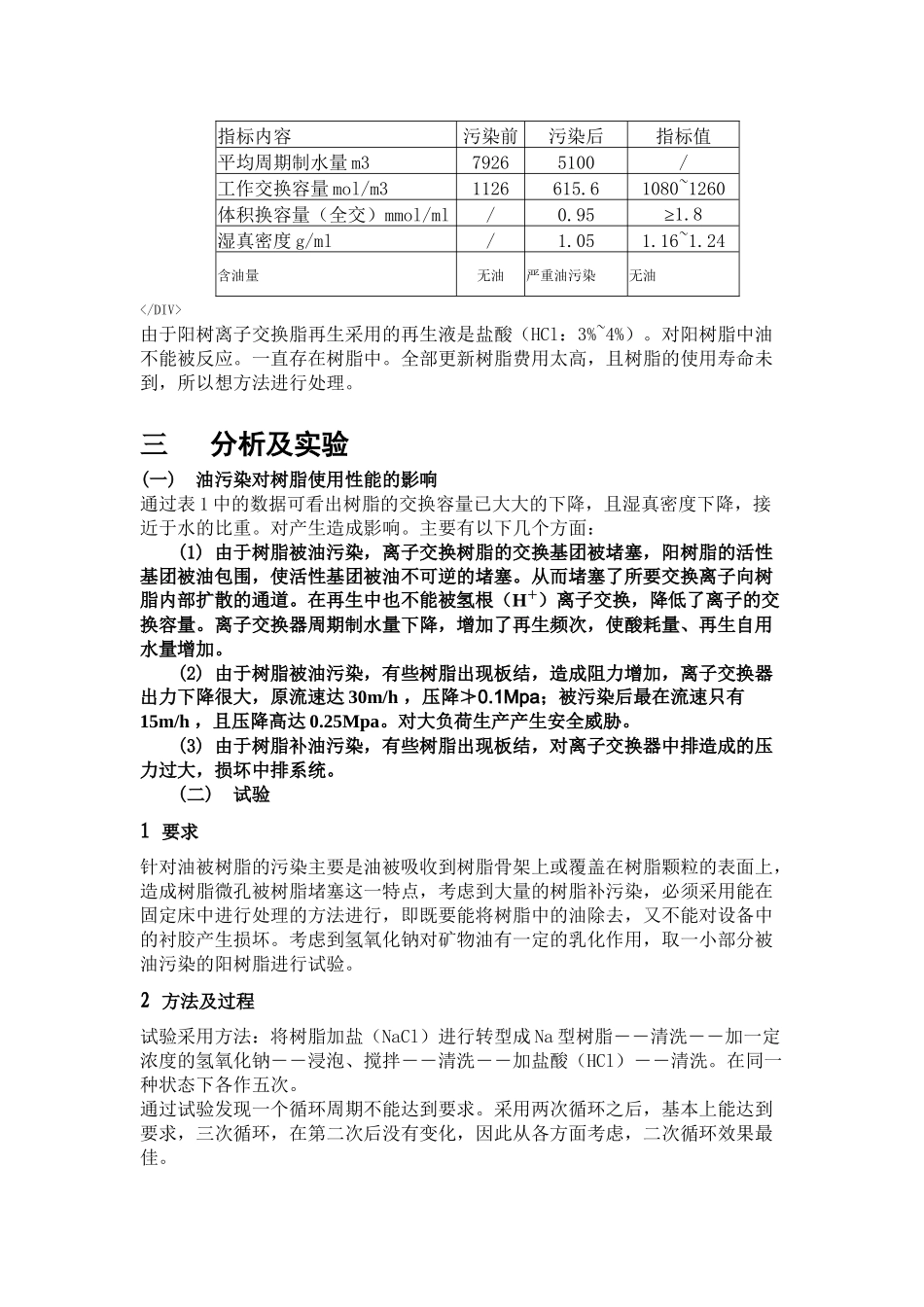

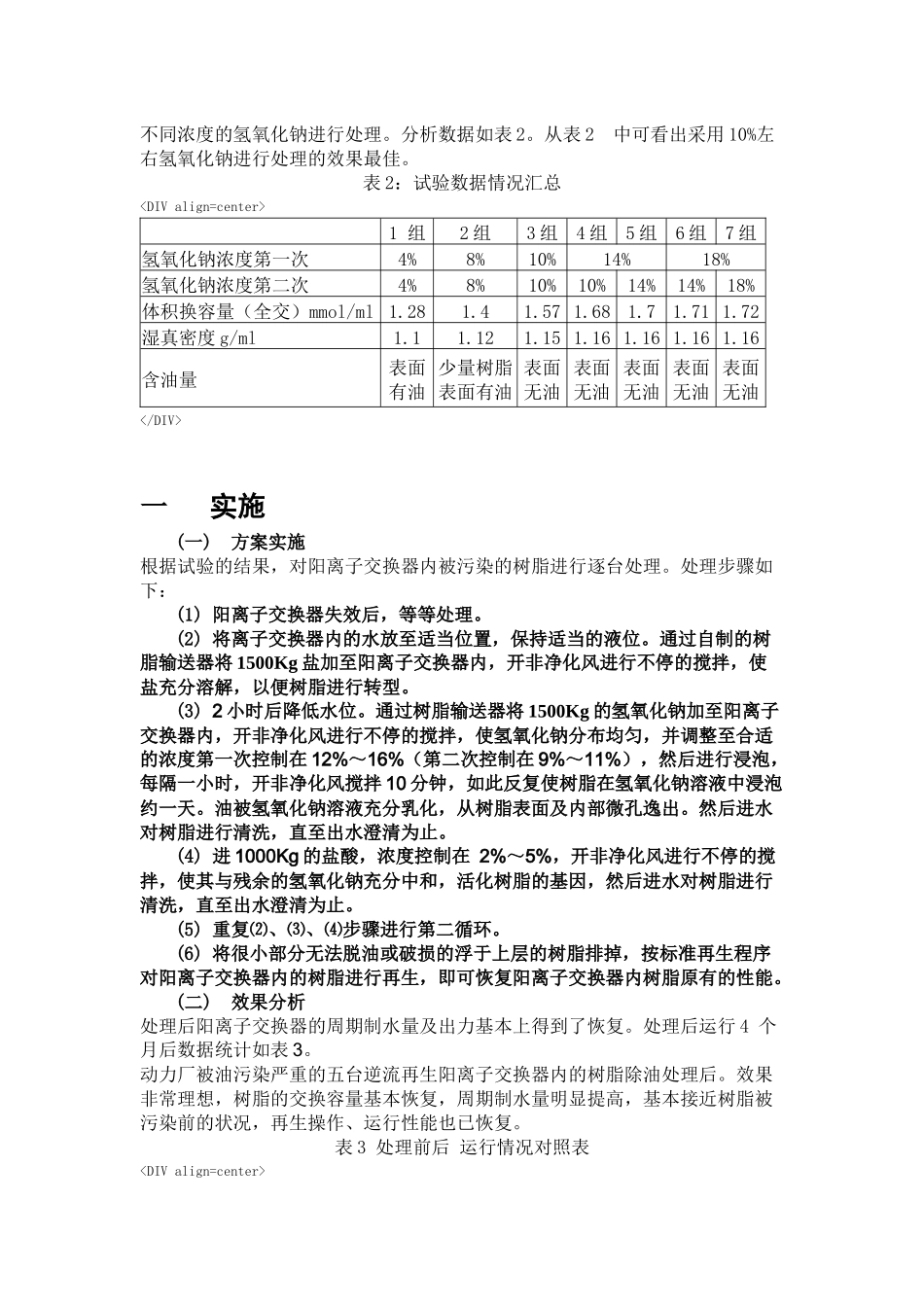

由于阳树离子交换脂再生采用的再生液是盐酸（HCl：3%~4%）。对阳树脂中油不能被反应。一直存在树脂中。全部更新树脂费用太高，且树脂的使用寿命未到，所以想方法进行处理。三分析及实验(一)油污染对树脂使用性能的影响通过表1中的数据可看出树脂的交换容量已大大的下降，且湿真密度下降，接近于水的比重。对产生造成影响。主要有以下几个方面：(1)由于树脂被油污染，离子交换树脂的交换基团被堵塞，阳树脂的活性基团被油包围，使活性基团被油不可逆的堵塞。从而堵塞了所要交换离子向树脂内部扩散的通道。在再生中也不能被氢根（H＋）离子交换，降低了离子的交换容量。离子交换器周期制水量下降，增加了再生频次，使酸耗量、再生自用水量增加。(2)由于树脂被油污染，有些树脂出现板结，造成阻力增加，离子交换器出力下降很大，原流速达30m/h，压降≯0.1Mpa；被污染后最在流速只有15m/h，且压降高达0.25Mpa。对大负荷生产产生安全威胁。(3)由于树脂补油污染，有些树脂出现板结，对离子交换器中排造成的压力过大，损坏中排系统。(二)试验1要求针对油被树脂的污染主要是油被吸收到树脂骨架上或覆盖在树脂颗粒的表面上，造成树脂微孔被树脂堵塞这一特点，考虑到大量的树脂补污染，必须采用能在固定床中进行处理的方法进行，即既要能将树脂中的油除去，又不能对设备中的衬胶产生损坏。考虑到氢氧化钠对矿物油有一定的乳化作用，取一小部分被油污染的阳树脂进行试验。2方法及过程试验采用方法：将树脂加盐（NaCl）进行转型成Na型树脂――清洗――加一定浓度的氢氧化钠――浸泡、搅拌――清洗――加盐酸（HCl）――清洗。在同一种状态下各作五次。通过试验发现一个循环周期不能达到要求。采用两次循环之后，基本上能达到要求，三次循环，在第二次后没有变化，因此从各方面考虑，二次循环效果最佳。不同浓度的氢氧化钠进行处理。分析数据如表2。从表2中可看出采用10%左右氢氧化钠进...
