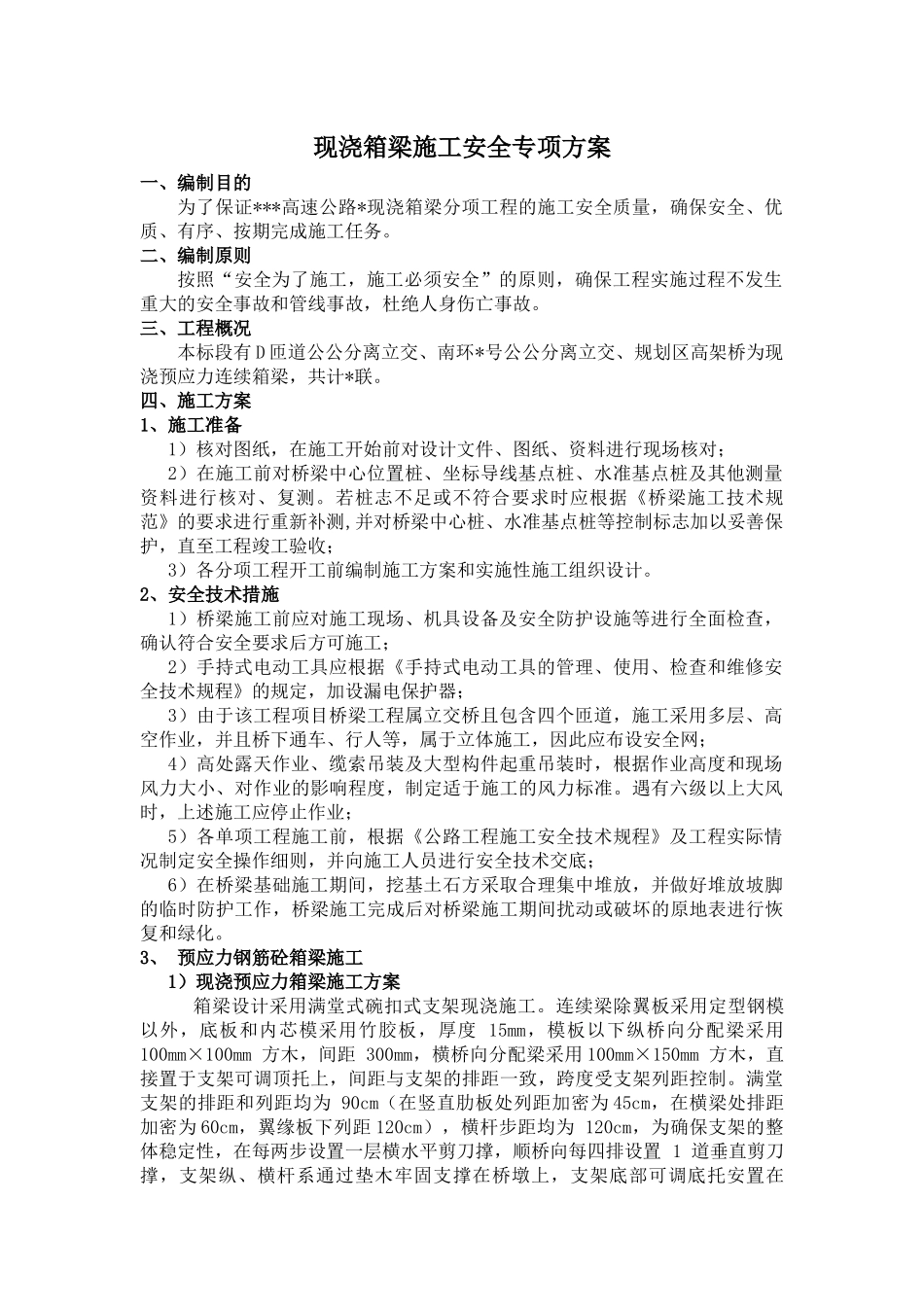

现浇箱梁施工安全专项方案一、编制目的为了保证***高速公路*现浇箱梁分项工程的施工安全质量，确保安全、优质、有序、按期完成施工任务。二、编制原则按照“安全为了施工，施工必须安全”的原则，确保工程实施过程不发生重大的安全事故和管线事故，杜绝人身伤亡事故。三、工程概况本标段有D匝道公公分离立交、南环*号公公分离立交、规划区高架桥为现浇预应力连续箱梁，共计*联。四、施工方案1、施工准备1）核对图纸，在施工开始前对设计文件、图纸、资料进行现场核对；2）在施工前对桥梁中心位置桩、坐标导线基点桩、水准基点桩及其他测量资料进行核对、复测。若桩志不足或不符合要求时应根据《桥梁施工技术规范》的要求进行重新补测,并对桥梁中心桩、水准基点桩等控制标志加以妥善保护，直至工程竣工验收；3）各分项工程开工前编制施工方案和实施性施工组织设计。2、安全技术措施1）桥梁施工前应对施工现场、机具设备及安全防护设施等进行全面检查，确认符合安全要求后方可施工；2）手持式电动工具应根据《手持式电动工具的管理、使用、检查和维修安全技术规程》的规定，加设漏电保护器；3）由于该工程项目桥梁工程属立交桥且包含四个匝道，施工采用多层、高空作业，并且桥下通车、行人等，属于立体施工，因此应布设安全网；4）高处露天作业、缆索吊装及大型构件起重吊装时，根据作业高度和现场风力大小、对作业的影响程度，制定适于施工的风力标准。遇有六级以上大风时，上述施工应停止作业；5）各单项工程施工前，根据《公路工程施工安全技术规程》及工程实际情况制定安全操作细则，并向施工人员进行安全技术交底；6）在桥梁基础施工期间，挖基土石方采取合理集中堆放，并做好堆放坡脚的临时防护工作，桥梁施工完成后对桥梁施工期间扰动或破坏的原地表进行恢复和绿化。3、预应力钢筋砼箱梁施工1）现浇预应力箱梁施工方案箱梁设计采用满堂式碗扣式支架现浇施工。连续梁除翼板采用定型钢模以外，底板和内芯模采用竹胶板，厚度15mm，模板以下纵桥向分配梁采用100mm×100mm方木，间距300mm，横桥向分配梁采用100mm×150mm方木，直接置于支架可调顶托上，间距与支架的排距一致，跨度受支架列距控制。满堂支架的排距和列距均为90cm（在竖直肋板处列距加密为45cm，在横梁处排距加密为60cm，翼缘板下列距120cm），横杆步距均为120cm，为确保支架的整体稳定性，在每两步设置一层横水平剪刀撑，顺桥向每四排设置1道垂直剪刀撑，支架纵、横杆系通过垫木牢固支撑在桥墩上，支架底部可调底托安置在满堂支架搭设、底板安装、预压场地硬化强度合格300cm×30cm×5cm的木垫板上，以确保地基基础均匀受力，基础为80cm天然级配碎石，分层填筑碾压，表面用10cmC25混凝土。箱梁混凝土的浇筑方案为整联浇筑。2）施工工艺流程预应力钢筋砼箱梁施工工艺流程3）支架下地基处理箱梁满堂支架地基处理主要考虑地基的承载力和稳定性，地基承载力主要影响因素为地基的压实度和原地面的承载力，地基稳定性主要影响因素为地下一联预应力孔道清理、穿钢绞线孔道压浆、养护钢绞线编束立模浇筑封端混凝土拌制浆体设备标定、锚具检查张拉钢绞线拆侧模混凝土养护同期养护测砼强混凝土拌制运输混凝土试件制作梁体混凝土浇筑波纹管内安装套管、仓号验收安装端模、锚垫板、绑扎顶板筋安装侧模、芯模波纹管安装定位底板调整和安装腹板钢安装支座预埋钢基的防水性能，地基处理着重这两方面的处理。桥址位的支架地基处理：考虑膨胀土的特点，将地基土换填天然级配碎石，放样确定地基的处理范围(放样宽度为箱梁水平投影线外两米)，然后清除地基地表的松软土层，用推土机推平，并设置2%横向排水坡，然后用振动压路机压实，对于地表下较软弱的原土必须做换填土处理后再压实，桥墩台附近压路机无法压实局部角落用夯机夯实。地基处理完成后进行触探试验测定地基承载力是否满足要求。在压实的基础上铺设10cm的C25混凝土基础，并在地基两侧设置纵向排水沟。4）支架搭设支架横桥向断面布置图（1）支架搭设顺序考虑各种因素，宜从高端向低端推进。支架搭设之前，先放样定出桥墩台轴线和孔下净高，再根据桥墩轴线定出每排支架纵横向杆...
