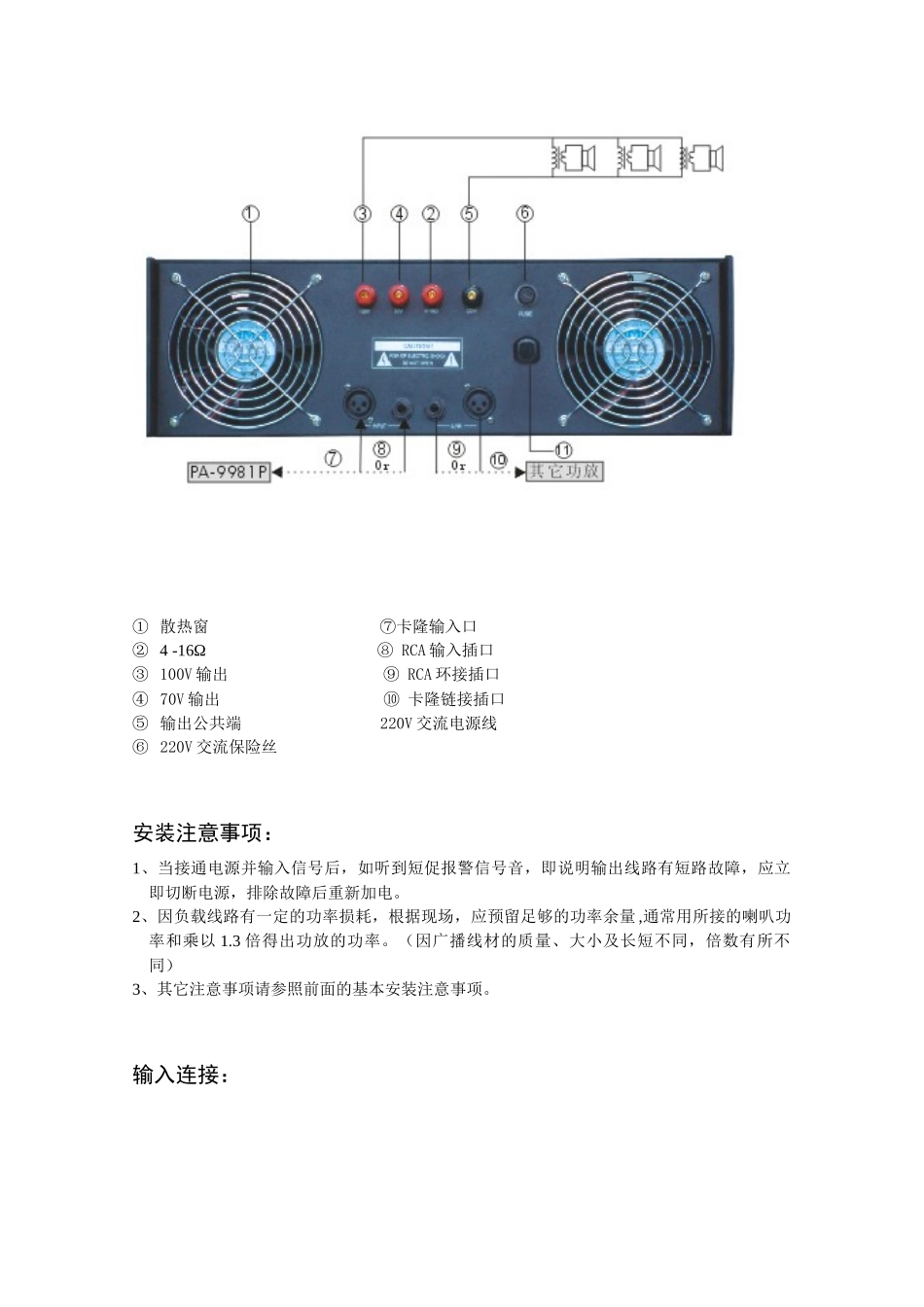

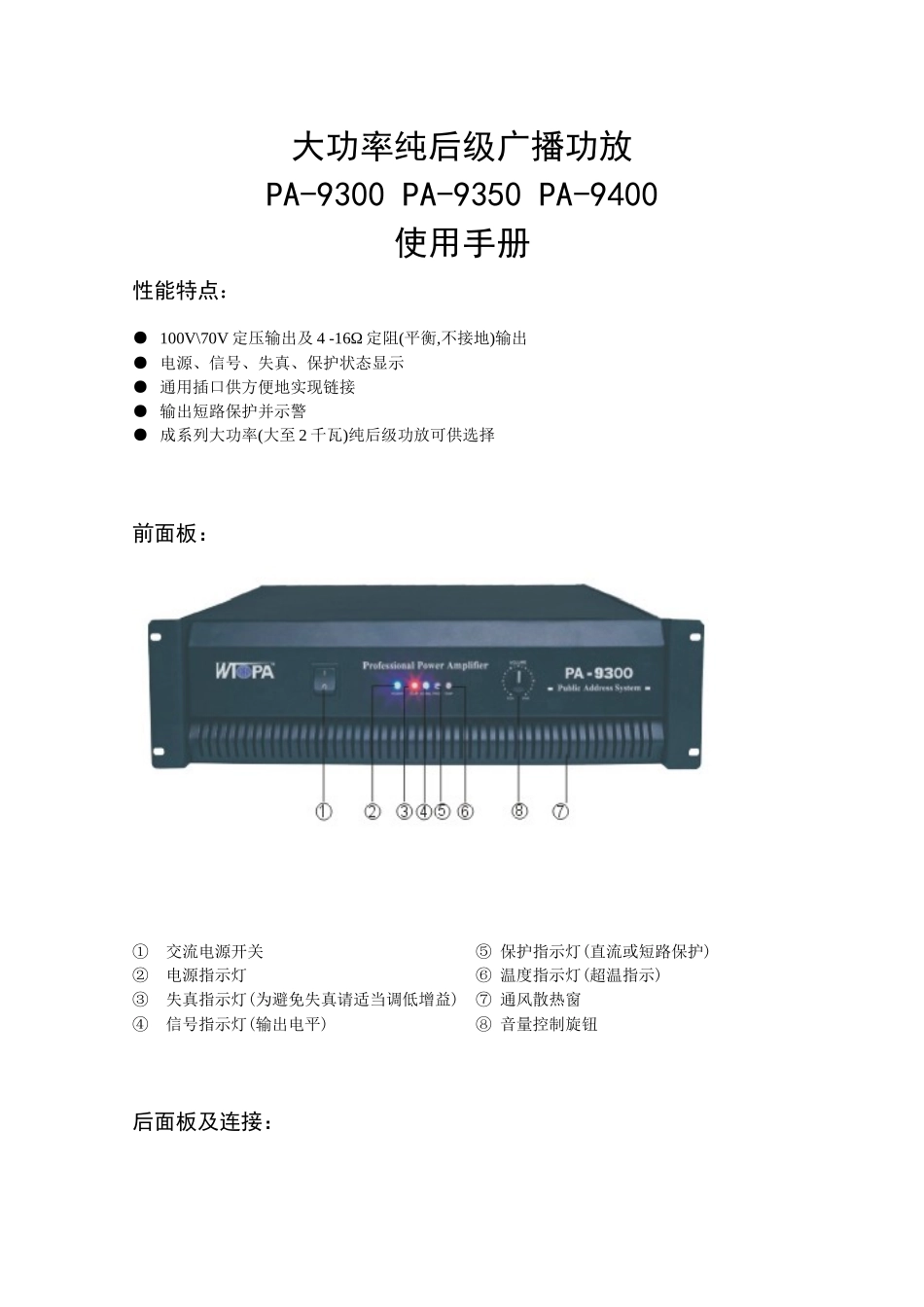

大功率纯后级广播功放PA-9300PA-9350PA-9400使用手册性能特点：●100V\70V定压输出及4-16Ω定阻(平衡,不接地)输出●电源、信号、失真、保护状态显示●通用插口供方便地实现链接●输出短路保护并示警●成系列大功率(大至2千瓦)纯后级功放可供选择前面板：①交流电源开关⑤保护指示灯(直流或短路保护)②电源指示灯⑥温度指示灯(超温指示)③失真指示灯(为避免失真请适当调低增益)⑦通风散热窗④信号指示灯(输出电平)⑧音量控制旋钮后面板及连接：①散热窗⑦卡隆输入口②4-16Ω⑧RCA输入插口③100V输出⑨RCA环接插口④70V输出⑩卡隆链接插口⑤输出公共端220V交流电源线⑥220V交流保险丝安装注意事项：1、当接通电源并输入信号后，如听到短促报警信号音，即说明输出线路有短路故障，应立即切断电源，排除故障后重新加电
2、因负载线路有一定的功率损耗，根据现场，应预留足够的功率余量,通常用所接的喇叭功率和乘以1
3倍得出功放的功率
（因广播线材的质量、大小及长短不同，倍数有所不同）3、其它注意事项请参照前面的基本安装注意事项

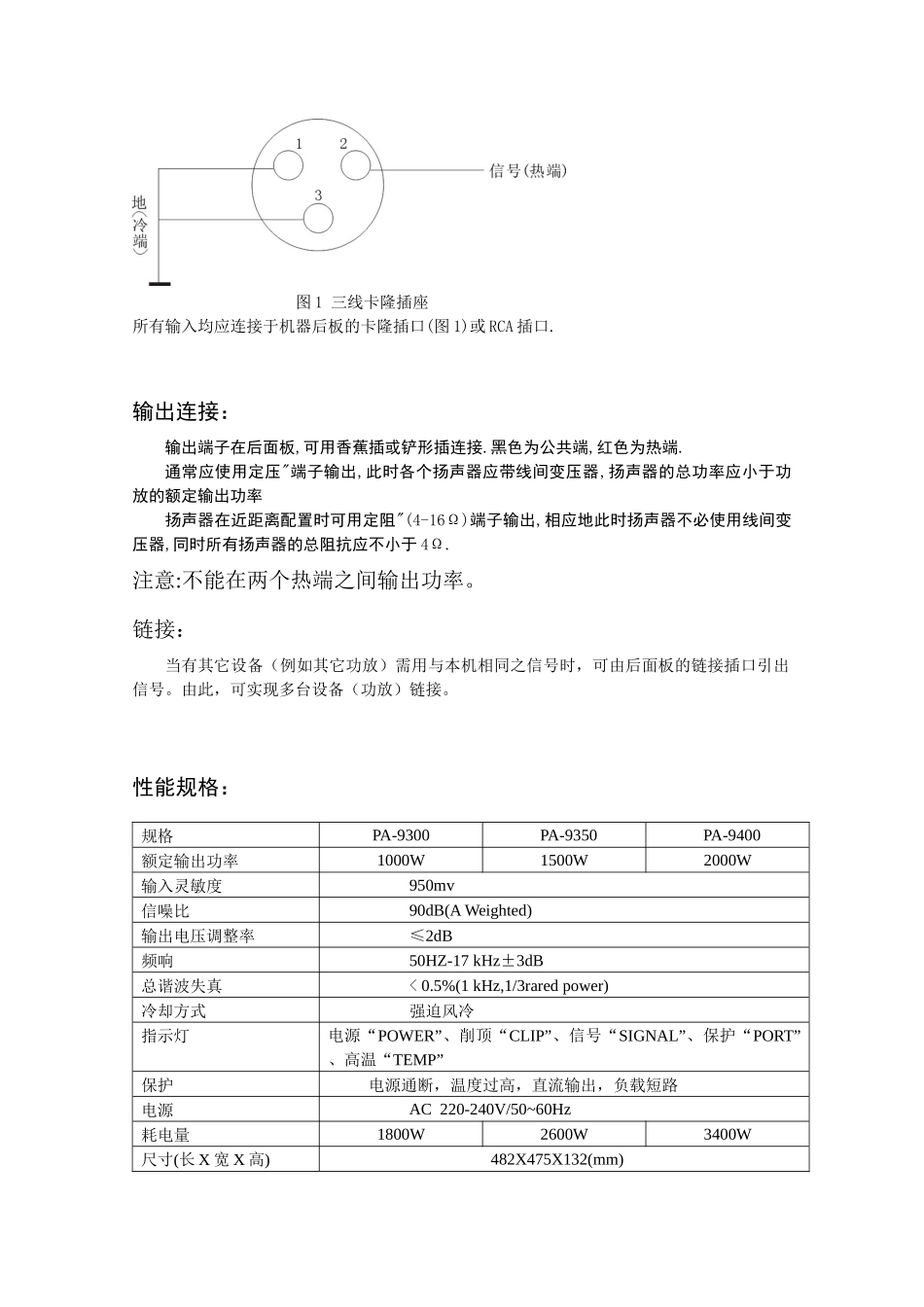

输入连接：图1三线卡隆插座所有输入均应连接于机器后板的卡隆插口(图1)或RCA插口
输出连接：输出端子在后面板,可用香蕉插或铲形插连接
黑色为公共端,红色为热端
通常应使用定压"端子输出,此时各个扬声器应带线间变压器,扬声器的总功率应小于功放的额定输出功率扬声器在近距离配置时可用定阻"(4-16Ω)端子输出,相应地此时扬声器不必使用线间变压器,同时所有扬声器的总阻抗应不小于4Ω
注意:不能在两个热端之间输出功率
链接：当有其它设备（例如其它功放）需用与本机相同之信号时，可由后面板的链接插口引出信号
由此，可实现多台设备（功放）链接
性能规格：规格PA-9300PA-9350PA-9400额定输出功率1000W1500W2000W输入灵敏度950
