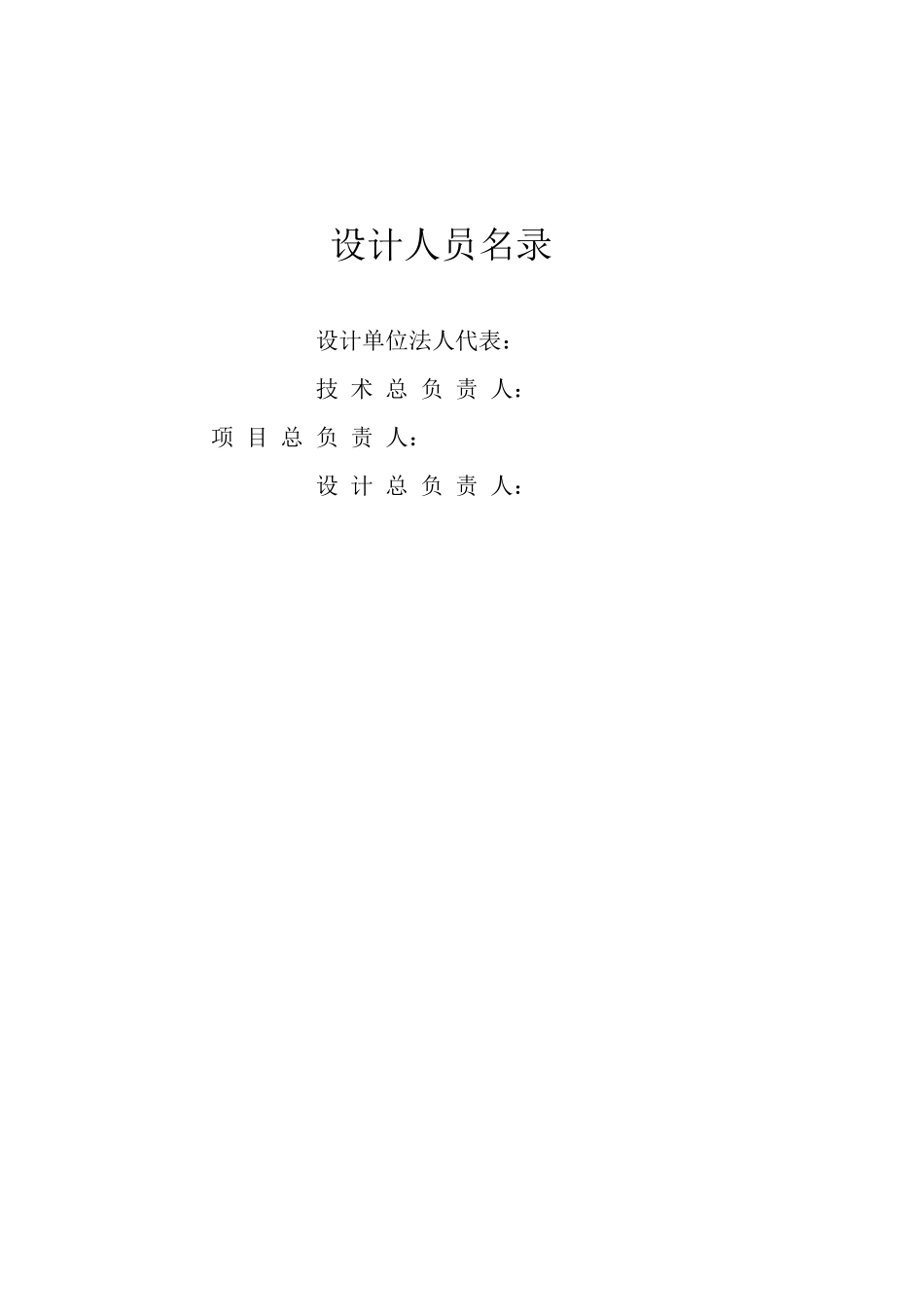

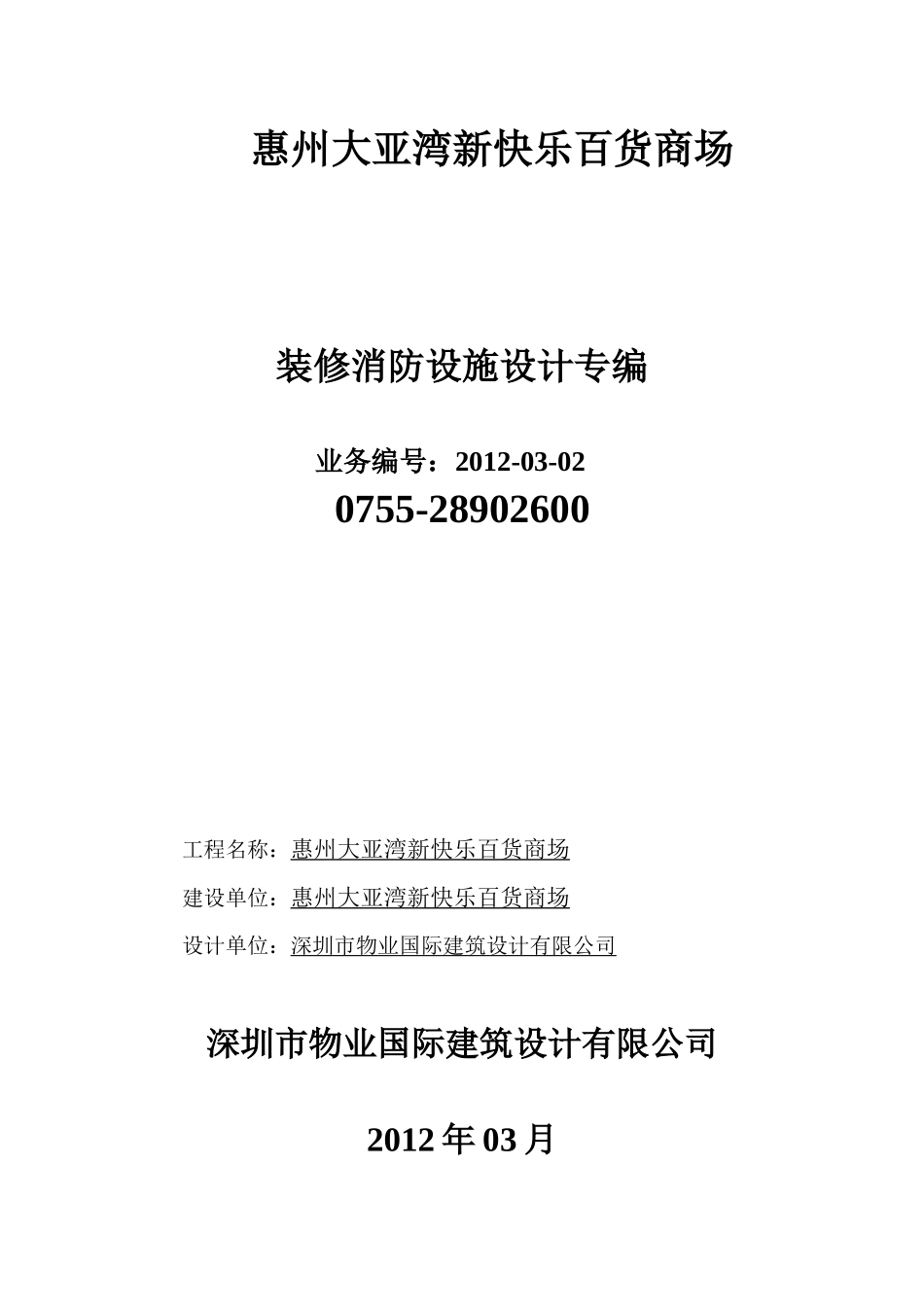

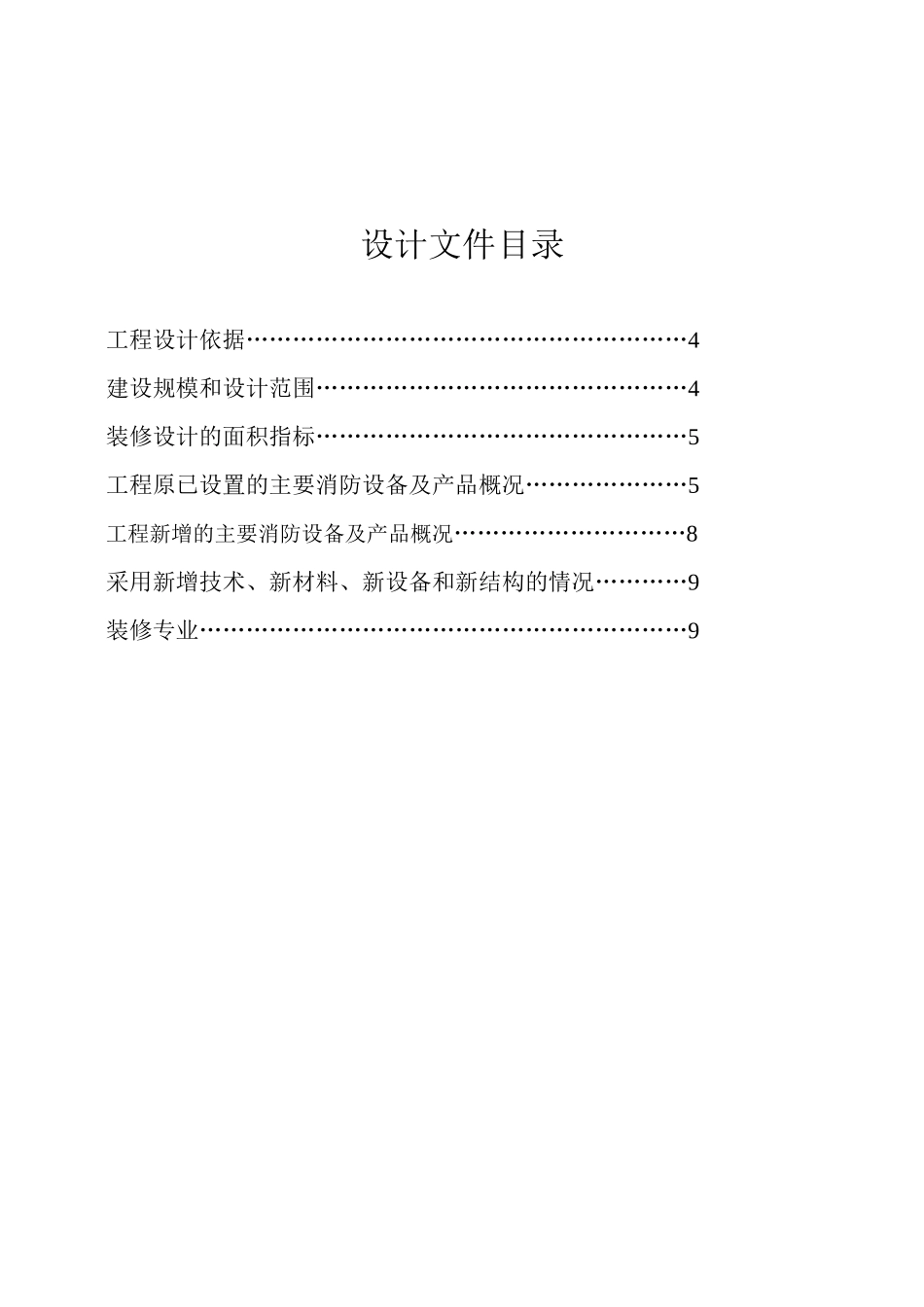

惠州大亚湾新快乐百货商场装修消防设施设计专编业务编号：2012-03-020755-28902600工程名称：惠州大亚湾新快乐百货商场建设单位：惠州大亚湾新快乐百货商场设计单位：深圳市物业国际建筑设计有限公司深圳市物业国际建筑设计有限公司2012年03月设计人员名录设计单位法人代表：技术总负责人：项目总负责人：设计总负责人：设计文件目录工程设计依据…………………………………………………4建设规模和设计范围…………………………………………4装修设计的面积指标…………………………………………5工程原已设置的主要消防设备及产品概况…………………5工程新增的主要消防设备及产品概况…………………………8采用新增技术、新材料、新设备和新结构的情况…………9装修专业………………………………………………………9装修工程设计文件一、工程设计依据：1.1、《建筑设计防火规范》（GB50016-2006年版）1.2、《高层民用建筑设计防火规范》（GB50045-95）2005年版1.3、《火灾自动报警系统设计规范》（GB50116-98）（1998年版）1.4、《自动喷水灭火系统设计规范》（GB50084-2001）（2005年版）1.5、《建筑内部装修设计防火规范》（GB50022-95）（2001年版）1.6、《建筑灭火器配置设计规范》（GB50140-2005）（2005年版）1.7、《建筑工程施工质量验收统一标准》(GB50300--2001年版)1.8、《建筑装饰装修工程质量验收规范》GB50210-20011.9、《室内装饰装修材料内墙涂料中有害物质限量》GB18582-20011.10、《建筑防腐蚀工程施工及验收规范》1.11、《房屋建筑工程质量保修办法》以及国家现行的相关规范，标准和规定。二、建设规模和设计范围：东莞星河城商铺位于广东省惠州市大亚湾区响水河龙山7路前兴生和广场；具体布置详见装修平面布置图纸；地块为规则四边形，红线外四周都有10m宽以上规划道路或空地，围绕整个建筑物。场地为新近平整场地，无原有老旧建筑物等情况，项目基地紧邻惠阳区行政管理中心区，交通较为便利,地理位置优越，城市配套基本设施完善。整栋建筑物为5层，每层建筑面积2000㎡，共计10000㎡。三、装修设计的面积指标：惠州大亚湾新快乐百货商场使用整栋建筑物一二层，建筑面积为：6000㎡（含每层加建1000㎡）；租赁面积为：6000平方米；装修面积为：6000平方米。防火分区按《高层民用建筑设计防火规范》（GB50045-95）2005年版设计一个独立防火分区，防火分区面积按不大于4000平方米规定划分；本次装修防火分区与其他防火分区相邻处采永耐火极限不小于3.00h的防火墙分隔，通往疏散走道及楼梯间位置采用乙级防火分隔，装修内的设备室、通风、空调机房采用耐火极限不低于2.00h的隔墙和甲级防火门与其它部位隔开；满足《高规》规定要求；四、工程原已设置的主要消防设备及产品概况①、设计范围：本工程项目原设计有室内消火栓系统、自动喷水灭火系统、火灾自动报警系统、灭火器及应急照明系统、防排烟系统。具体详见以下说明。②、消防给水：1、设计范围室内消火栓系统、自动喷水系统。2、设计参数：序号系统名称用水延时用水流量用水量（m3）1室外消火栓2H30L/S由市政给水供应2室内消火栓2H40L/S2883自动喷水灭火系统1H70L/S252合计5403、室内消火栓系统：3.1、室内消火栓系统供水由建筑天面消防水泵房水泵加压直供，地下消防水池贮存600立方米的消防水量（包括自动喷淋用水量）。初期消防水由屋面消防水箱供给。供水系统将保证各消火栓的水枪充实水柱不小于10m，最不利点消火栓处的静水压不应低于0.07Mpa。3.2、本工程消防管网上下连成环状并且与水泵房连成环状管网，每根立管最小流量为15L/S，每支水枪流量为5L/S。3.3、系统共设主给水泵两台（一用一备）供水，本系统管网从消防水泵房引来，水泵参数：流量Q=40L/S，扬程H=140M，功率P=90KW；由附设在消火栓旁的消防按钮启动。3.4、室内消火栓均采用SN65单出口消火栓，保证各层各防火分区的任何部位均有两股水枪的充实水柱同时到达，并保证其间距不大于50m。3.5、当室内消火栓栓口动压超过0.5Mpa时，在该栓处采用减压措施（在消火栓接入支管上加设减压孔板）。3.6、在本栋建筑物外消防车道处设消防水泵接合器共3组，...
