冲孔灌注桩施工方案(正式)VIP免费

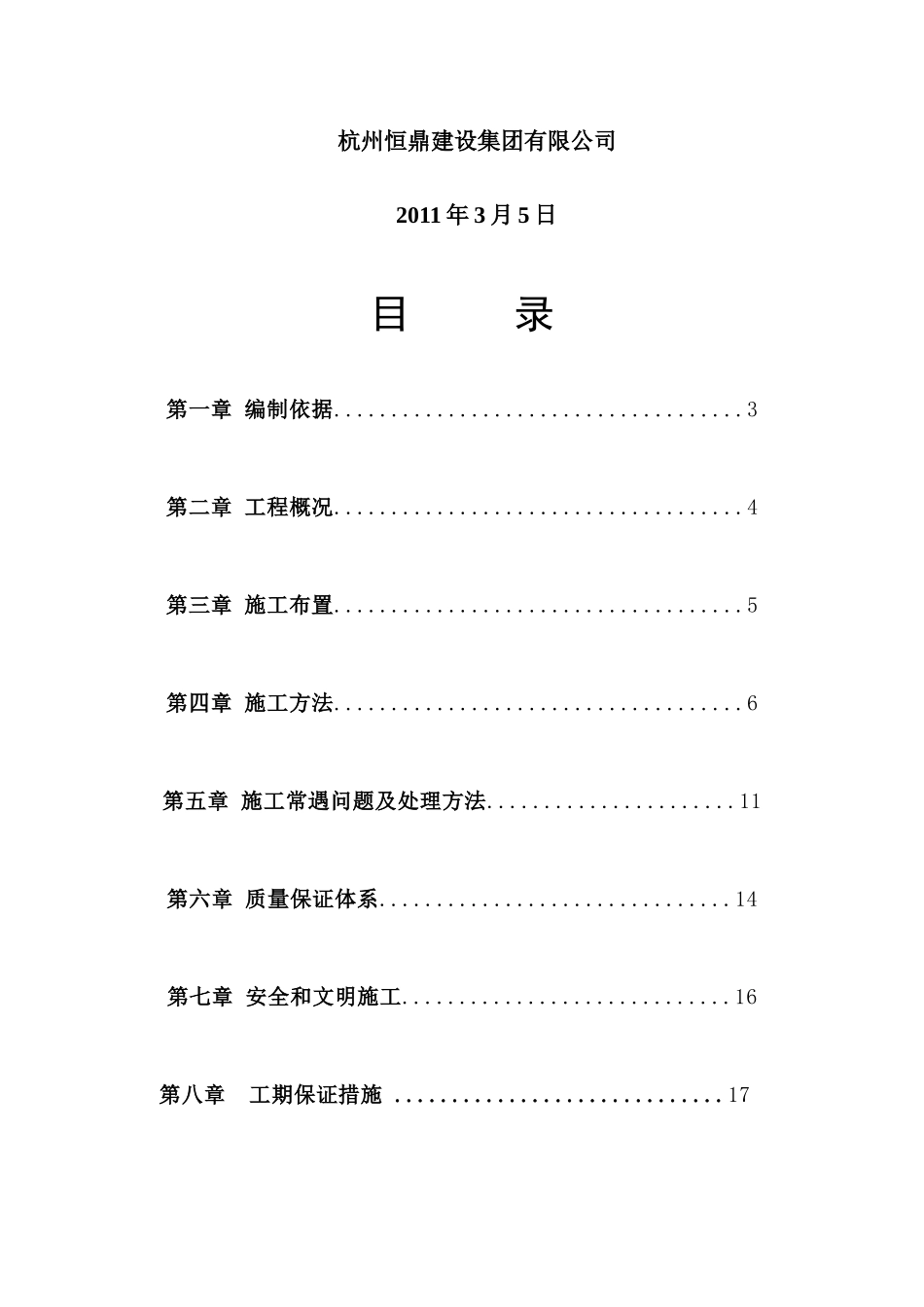

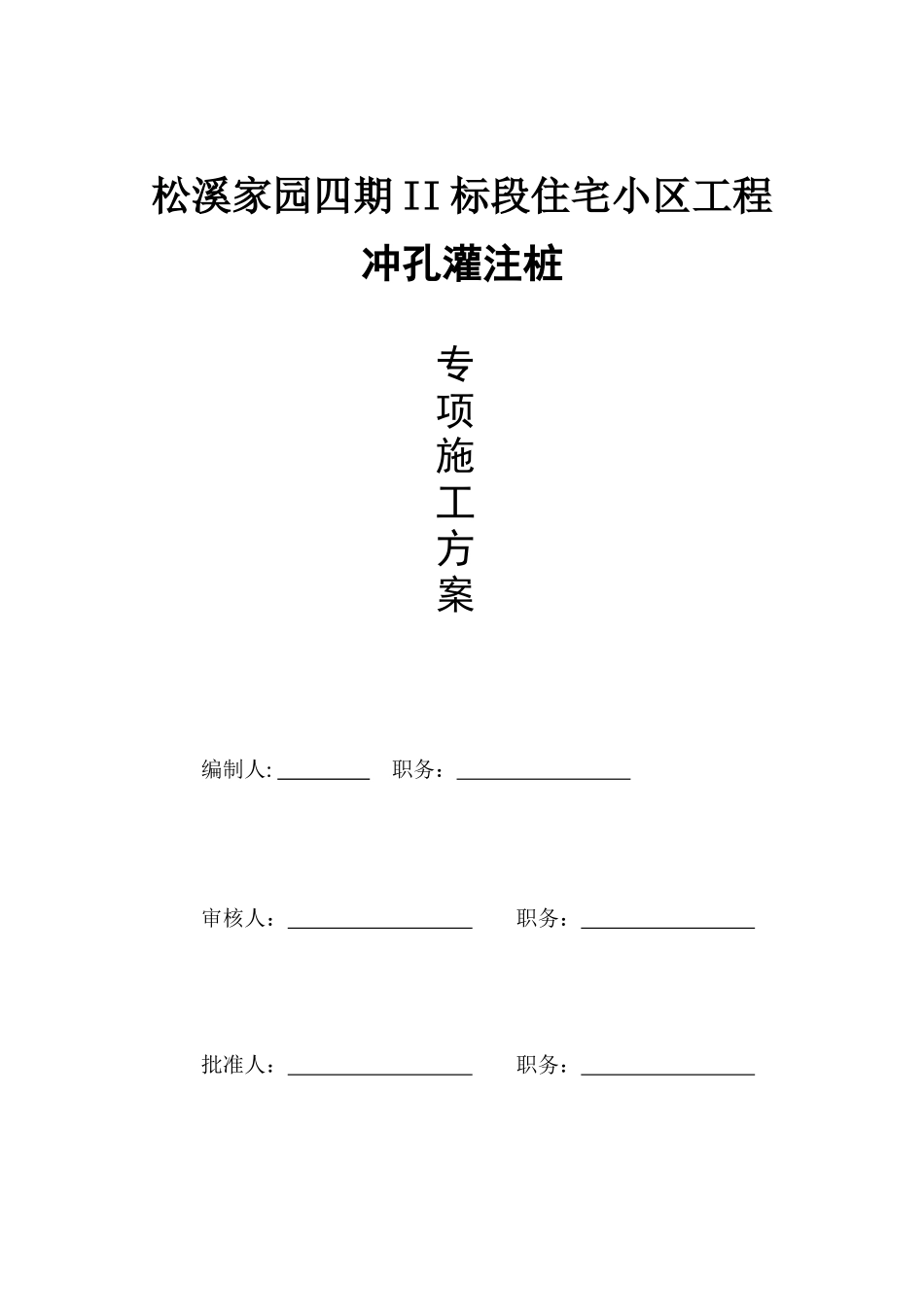

松溪家园四期II标段住宅小区工程冲孔灌注桩编制人:职务：审核人：职务：批准人：职务：专项施工方案杭州恒鼎建设集团有限公司2011年3月5日目录第一章编制依据....................................3第二章工程概况....................................4第三章施工布置....................................5第四章施工方法....................................6第五章施工常遇问题及处理方法......................11第六章质量保证体系...............................14第七章安全和文明施工.............................16第八章工期保证措施.............................17第九章执行的技术标准及规范.......................18第一章编制依据1、松溪家园四期II标段住宅小区工程设计图纸。2、建筑地基基础工程施工质量验收规范（GB50202-2002）。3、中国建筑工业出版社1999年1月出版的《建筑施工手册》。4、临安市规划勘测有限公司公司编制的松溪家园四期II标段住宅小区工程《岩土工程勘察报告》。5、建筑桩基技术规范（JGJ94-94）第二章工程概况松溪家园四期II标段住宅小区工程建设地点：富阳市新登镇松溪村；为全框架结构，总建筑面积33209.99平方米，本工程由富阳市新登城镇建设投资有限公司投资建设，杭州市华清建筑工程有限公司设计，临安市规划勘测有限公司勘测，浙江公望工程管理有限公司监理，杭州恒鼎建设集团有限公司组织施工。基础设计为冲孔桩。本工程改为使用冲孔灌注桩，承载方式为端承桩，持力层为中风化砾岩夹砂层，入岩深度≥0.5m,桩端阻力特征值fa=4000kpa，桩径800mm及900mm。其中800mm孔径桩总数为44根，900孔径桩总数为21根，共计65根桩。钢筋为螺纹钢Φ16、Φ18，箍筋为线材Ø8、Ø10，混凝土为C25水下砼灌注。本工程桩身质量检验：采用小应变全测，承载力检测不少于3根，位置现场定。第三章施工布置1.施工平面布置1.1根据本工程的特点及桩基的数量，我项目部安排使用4台JK5型冲击桩机进行施工，施工1～25轴桩基；总体施工顺序为由东向西推进，以确保业主的工期要求。1.2本工程桩基较集中，现场用电、用水、排污按就近原则进行安排。2.施工进度计划及劳动力安排2.1根据地质报告，本工程冲孔灌注桩平均长度在10m左右，5月24日开工，计划每24小时成孔1～3个，总工期为25日。2.2每台桩机配置两班人员，每班3人，24小时作业，确保工期。本工程采用商品砼，混凝土强度等级C25，用砼搅拌运输车运至现场，导管水下砼灌注。第四章施工方法一、施工准备1、熟悉和掌握有关的图纸设计和施工规范要求及图纸会审记录、设计变更通知单、岩土工程勘察报告等资料。2、根据桩位设计图建筑坐标、高程控制点标高进行轴位放线，定出桩位并固实。随后检查，复核各桩位轴线设计参数，并经甲方、监理等有关各单位验收合格。3、材料、人员、机械设备、各种工具应提前进场准备好，临水、临电设施架设或铺设完成。4、做好施工现场的排水系统，浆池、浆沟开挖工作。施工污水须经沉淀池处理后，才可排入市政管道。同时，做好施工现场的安全、文明施工工作。二、施工程序1、施工工艺流程2.施工机具选择根据本工程特点，选用4台JK5型冲击桩机进行施工。3.施工方法3.1护筒埋设3.1.1冲孔前，孔口埋设钢板护筒，用以固定桩位，防止孔口坍塌，护筒埋设深度宜为1.3m，高出自然地面300mm，护筒与孔壁间的缝隙用粘土填实，防止漏水，护筒内径比钻头直径大200mm。3.1.2护筒中心与桩位中心偏差≤20mm，护筒安放垂直。3.2冲孔方法3.2.1护筒埋设好后，桩机就位，使冲击锤中心对准护筒中心，要求偏差不大于±20mm。开始应低锤密击，锤高0.4～0.6，并及时加片石，砂砾和粘土泥浆护壁，使孔壁挤压密实，直至孔深达护筒底以下3～4m后，才可加快速度，将锤提高至2～3.5m以上转入正常冲击。冲孔时应及时将孔内残渣排出，每冲击1～2m，应排渣一次，并定时补浆，直至设计深度。每冲击1～2m检查一次成孔的垂直度，如发生斜孔、塌孔或护筒周围冒浆时，应停机。待采取相应措施后再进行施工。3.2.2在成孔施工中，通过冲击高度、泥浆指标等参数的调节来控制冲击成孔速度，防止孔斜、缩颈等现象的产生。同时...
