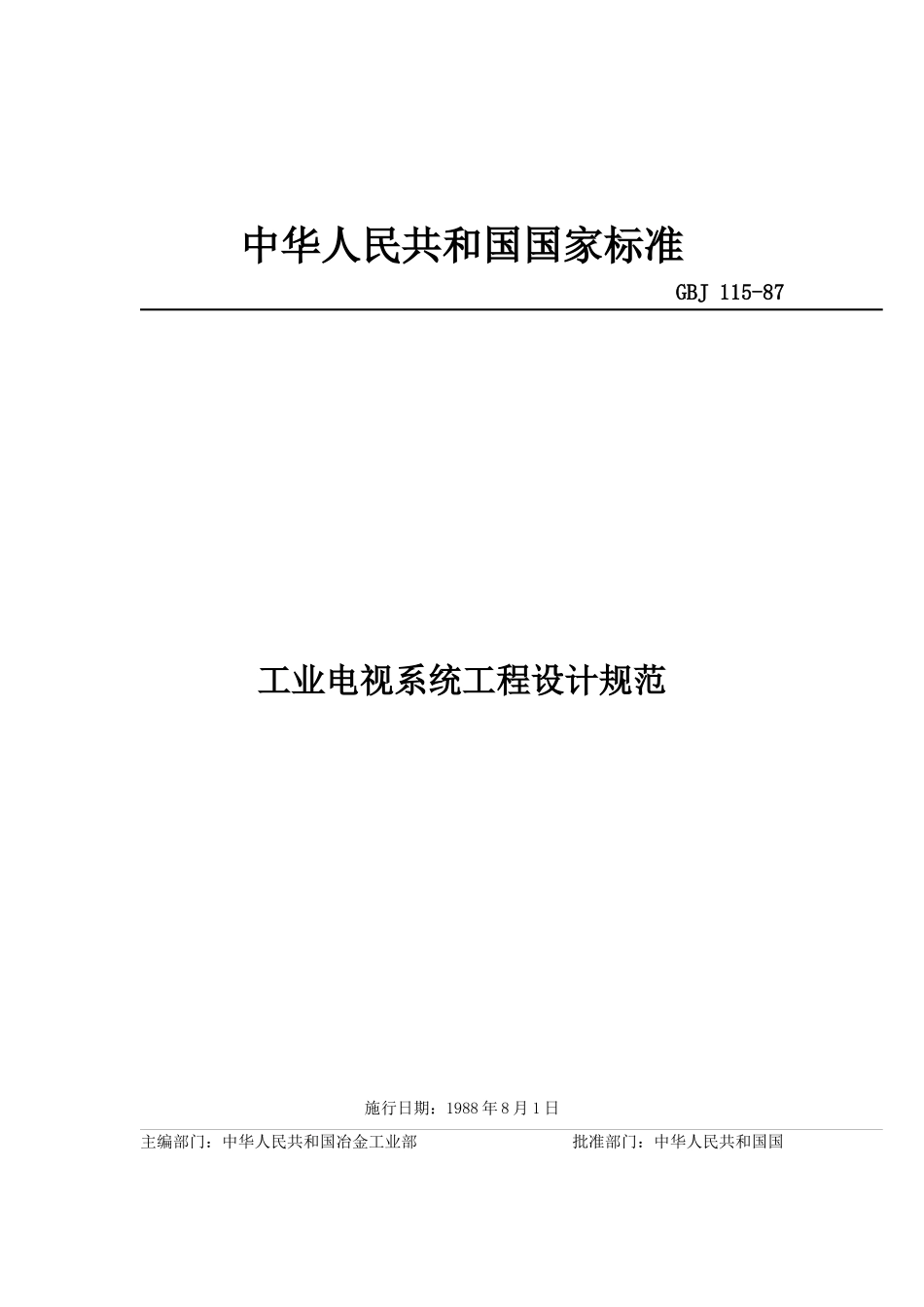

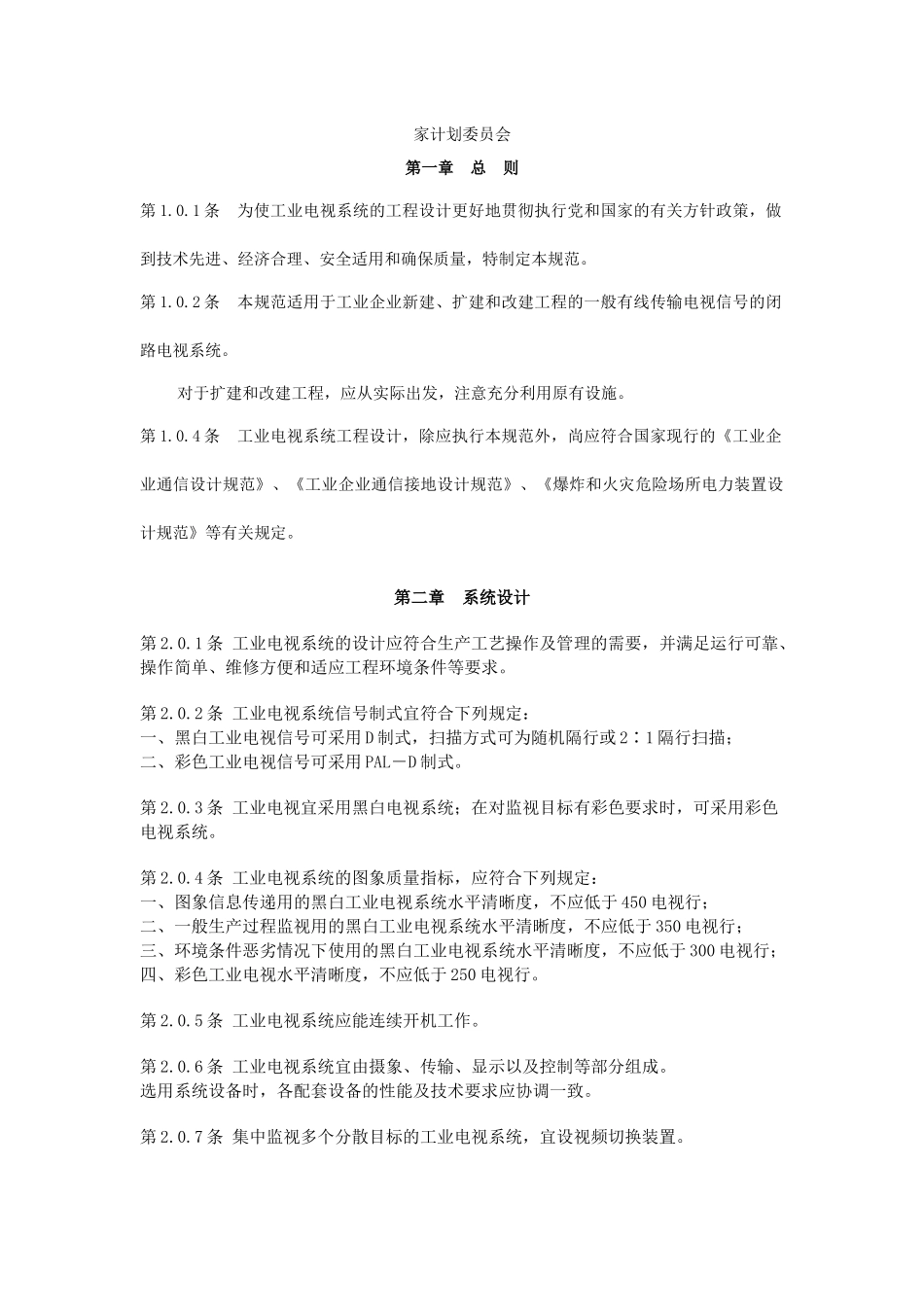

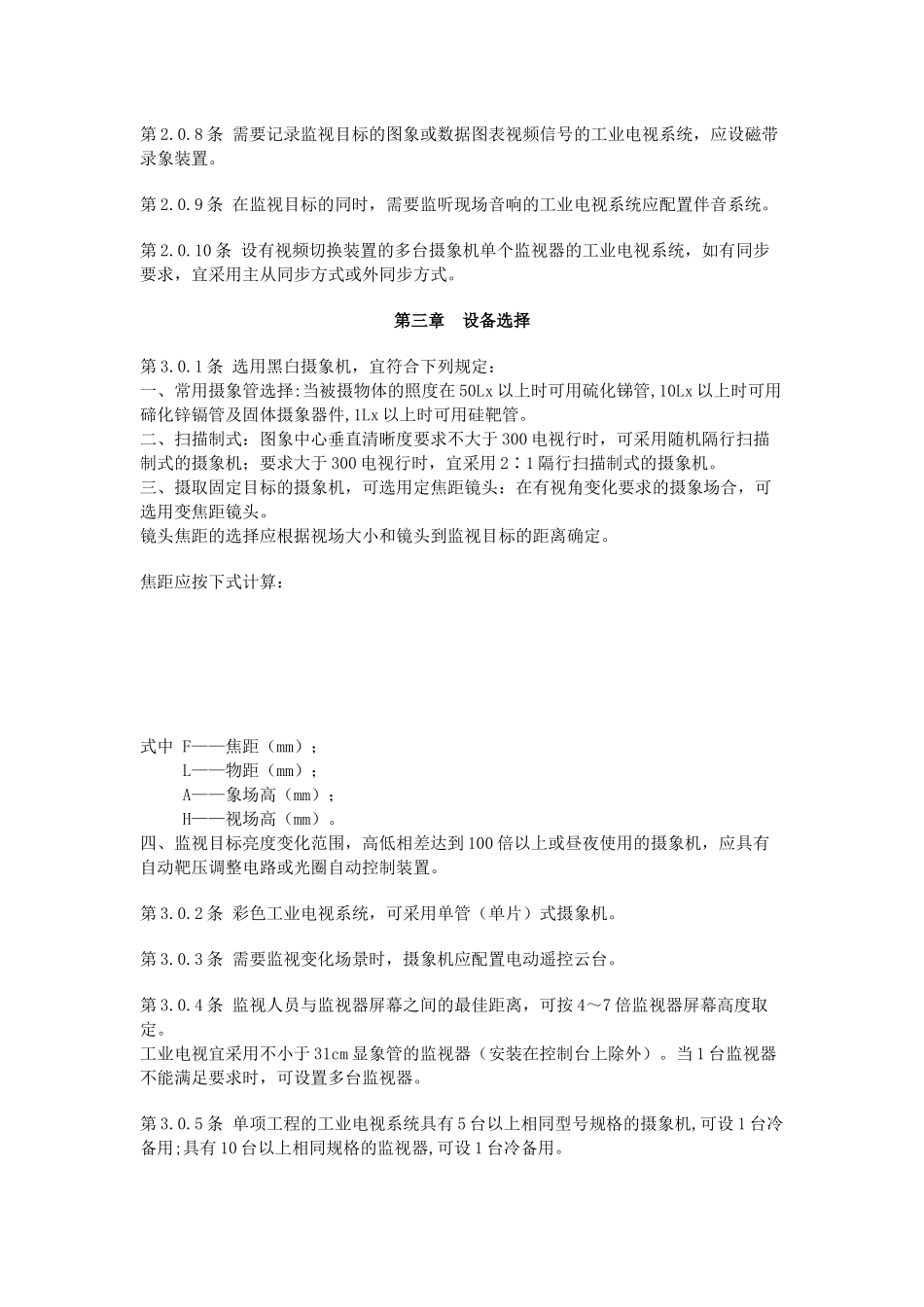

中华人民共和国国家标准GBJ115-87工业电视系统工程设计规范施行日期：1988年8月1日主编部门：中华人民共和国冶金工业部批准部门：中华人民共和国国家计划委员会第一章总则第1.0.1条为使工业电视系统的工程设计更好地贯彻执行党和国家的有关方针政策，做到技术先进、经济合理、安全适用和确保质量，特制定本规范。第1.0.2条本规范适用于工业企业新建、扩建和改建工程的一般有线传输电视信号的闭路电视系统。对于扩建和改建工程，应从实际出发，注意充分利用原有设施。第1.0.4条工业电视系统工程设计，除应执行本规范外，尚应符合国家现行的《工业企业通信设计规范》、《工业企业通信接地设计规范》、《爆炸和火灾危险场所电力装置设计规范》等有关规定。第二章系统设计第2.0.1条工业电视系统的设计应符合生产工艺操作及管理的需要，并满足运行可靠、操作简单、维修方便和适应工程环境条件等要求。第2.0.2条工业电视系统信号制式宜符合下列规定：一、黑白工业电视信号可采用D制式，扫描方式可为随机隔行或2∶1隔行扫描；二、彩色工业电视信号可采用PAL－D制式。第2.0.3条工业电视宜采用黑白电视系统；在对监视目标有彩色要求时，可采用彩色电视系统。第2.0.4条工业电视系统的图象质量指标，应符合下列规定：一、图象信息传递用的黑白工业电视系统水平清晰度，不应低于450电视行；二、一般生产过程监视用的黑白工业电视系统水平清晰度，不应低于350电视行；三、环境条件恶劣情况下使用的黑白工业电视系统水平清晰度，不应低于300电视行；四、彩色工业电视水平清晰度，不应低于250电视行。第2.0.5条工业电视系统应能连续开机工作。第2.0.6条工业电视系统宜由摄象、传输、显示以及控制等部分组成。选用系统设备时，各配套设备的性能及技术要求应协调一致。第2.0.7条集中监视多个分散目标的工业电视系统，宜设视频切换装置。第2.0.8条需要记录监视目标的图象或数据图表视频信号的工业电视系统，应设磁带录象装置。第2.0.9条在监视目标的同时，需要监听现场音响的工业电视系统应配置伴音系统。第2.0.10条设有视频切换装置的多台摄象机单个监视器的工业电视系统，如有同步要求，宜采用主从同步方式或外同步方式。第三章设备选择第3.0.1条选用黑白摄象机，宜符合下列规定：一、常用摄象管选择:当被摄物体的照度在50Lx以上时可用硫化锑管,10Lx以上时可用碲化锌镉管及固体摄象器件,1Lx以上时可用硅靶管。二、扫描制式：图象中心垂直清晰度要求不大于300电视行时，可采用随机隔行扫描制式的摄象机；要求大于300电视行时，宜采用2∶1隔行扫描制式的摄象机。三、摄取固定目标的摄象机，可选用定焦距镜头：在有视角变化要求的摄象场合，可选用变焦距镜头。镜头焦距的选择应根据视场大小和镜头到监视目标的距离确定。焦距应按下式计算：式中F——焦距（mm）；L——物距（mm）；A——象场高（mm）；H——视场高（mm）。四、监视目标亮度变化范围，高低相差达到100倍以上或昼夜使用的摄象机，应具有自动靶压调整电路或光圈自动控制装置。第3.0.2条彩色工业电视系统，可采用单管（单片）式摄象机。第3.0.3条需要监视变化场景时，摄象机应配置电动遥控云台。第3.0.4条监视人员与监视器屏幕之间的最佳距离，可按4～7倍监视器屏幕高度取定。工业电视宜采用不小于31cm显象管的监视器（安装在控制台上除外）。当1台监视器不能满足要求时，可设置多台监视器。第3.0.5条单项工程的工业电视系统具有5台以上相同型号规格的摄象机,可设1台冷备用;具有10台以上相同规格的监视器,可设1台冷备用。第3.0.6条根据工程需要控制台宜预留扩展余地，并应配置备用电路插件板和易损备件。第3.0.7条设置在温度高于＋40℃、含尘量大于10mg/m3等环境内的摄象机,应根据环境条件选配风冷防护套、水冷防护套、风冷——水冷防护套或防尘密封防护套。用普通压缩空气冷却的风冷防护套，应设空气净化装置。第3.0.8条设置在环境温度高于＋80℃高温区的摄象机，应设超温报警装置。设置在炉壁上或炉内监视加热物体的摄象机，应具有带滤光片的专用透镜与白电平限幅电路。设置在环境温度低于－10℃低温区的摄象机应有保温措施。第3.0.9条设...
