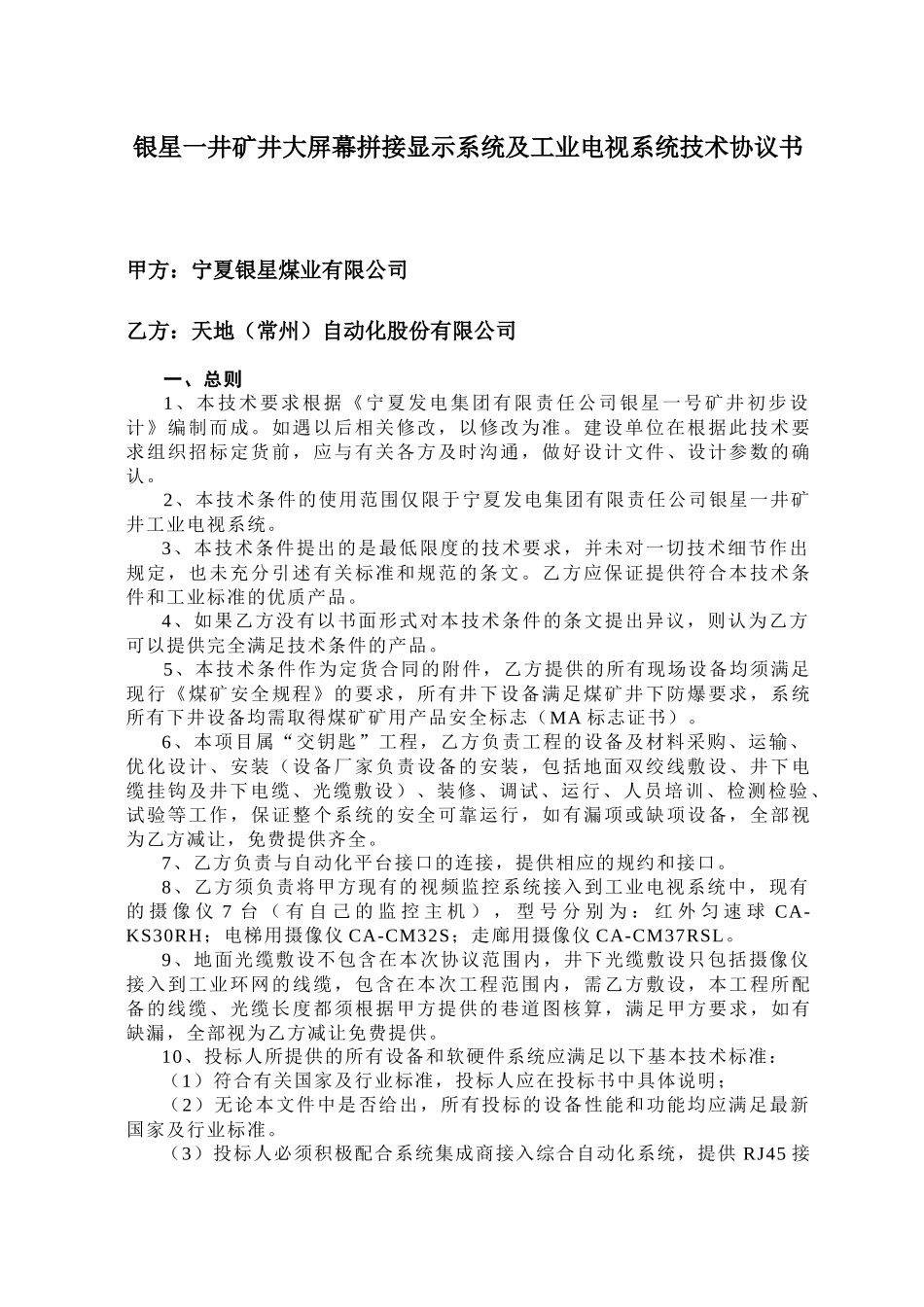

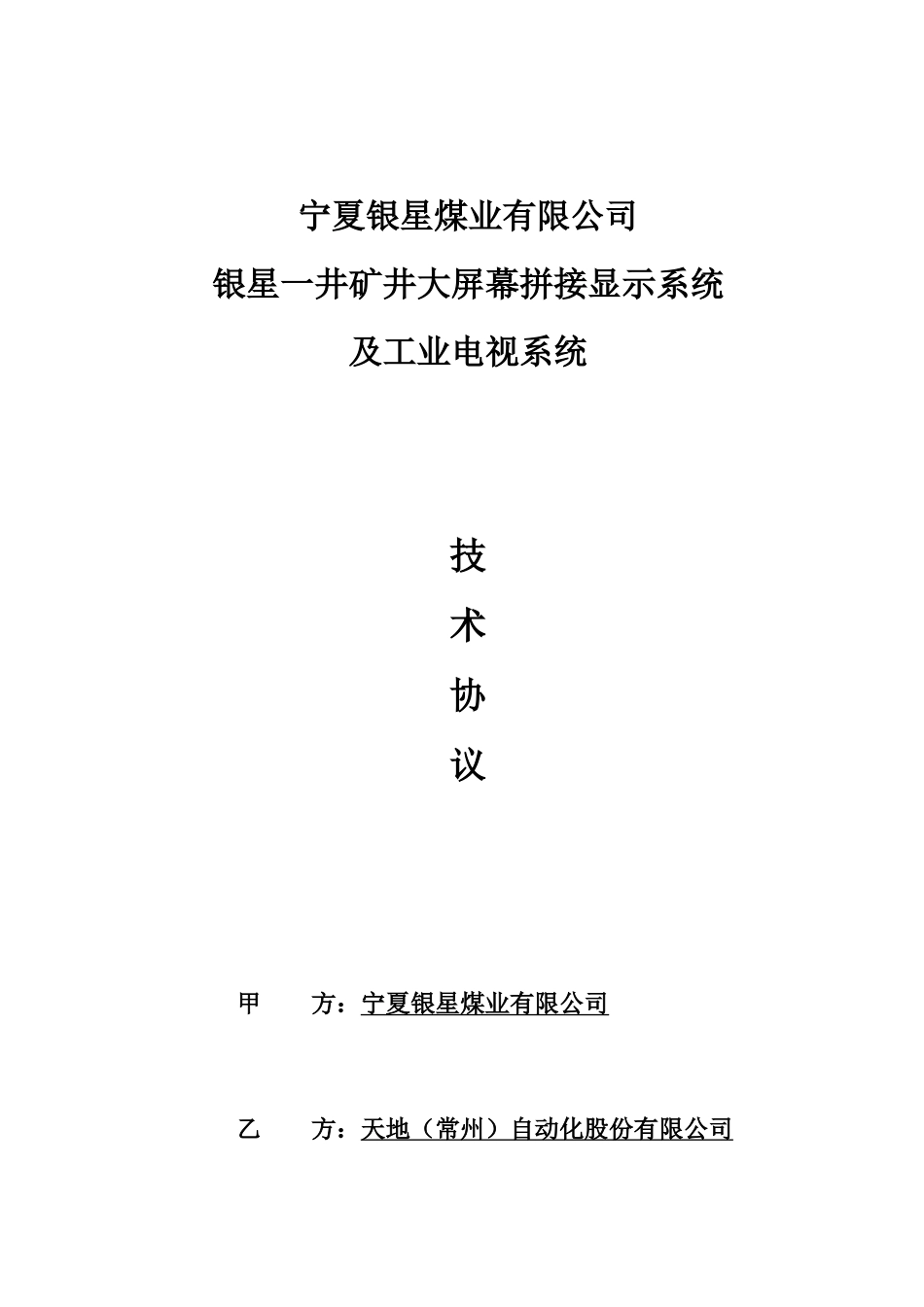

宁夏银星煤业有限公司银星一井矿井大屏幕拼接显示系统及工业电视系统技术协议甲方：宁夏银星煤业有限公司乙方：天地（常州）自动化股份有限公司银星一井矿井大屏幕拼接显示系统及工业电视系统技术协议书甲方：宁夏银星煤业有限公司乙方：天地（常州）自动化股份有限公司一、总则1、本技术要求根据《宁夏发电集团有限责任公司银星一号矿井初步设计》编制而成。如遇以后相关修改，以修改为准。建设单位在根据此技术要求组织招标定货前，应与有关各方及时沟通，做好设计文件、设计参数的确认。2、本技术条件的使用范围仅限于宁夏发电集团有限责任公司银星一井矿井工业电视系统。3、本技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。乙方应保证提供符合本技术条件和工业标准的优质产品。4、如果乙方没有以书面形式对本技术条件的条文提出异议，则认为乙方可以提供完全满足技术条件的产品。5、本技术条件作为定货合同的附件，乙方提供的所有现场设备均须满足现行《煤矿安全规程》的要求，所有井下设备满足煤矿井下防爆要求，系统所有下井设备均需取得煤矿矿用产品安全标志（MA标志证书）。6、本项目属“交钥匙”工程，乙方负责工程的设备及材料采购、运输、优化设计、安装（设备厂家负责设备的安装，包括地面双绞线敷设、井下电缆挂钩及井下电缆、光缆敷设）、装修、调试、运行、人员培训、检测检验、试验等工作，保证整个系统的安全可靠运行，如有漏项或缺项设备，全部视为乙方减让，免费提供齐全。7、乙方负责与自动化平台接口的连接，提供相应的规约和接口。8、乙方须负责将甲方现有的视频监控系统接入到工业电视系统中，现有的摄像仪7台（有自己的监控主机），型号分别为：红外匀速球CA-KS30RH；电梯用摄像仪CA-CM32S；走廊用摄像仪CA-CM37RSL。9、地面光缆敷设不包含在本次协议范围内，井下光缆敷设只包括摄像仪接入到工业环网的线缆，包含在本次工程范围内，需乙方敷设，本工程所配备的线缆、光缆长度都须根据甲方提供的巷道图核算，满足甲方要求，如有缺漏，全部视为乙方减让免费提供。10、投标人所提供的所有设备和软硬件系统应满足以下基本技术标准：（1）符合有关国家及行业标准，投标人应在投标书中具体说明；（2）无论本文件中是否给出，所有投标的设备性能和功能均应满足最新国家及行业标准。（3）投标人必须积极配合系统集成商接入综合自动化系统，提供RJ45接口，提供OPC协议，ODBC数据接口等开放数据格式。11、工业电视系统要求将井下和地面的各个监测点进行实时图像监视，在调度室显示各个被监测点的实时情况，可以通过图形控制器，在调度室的大屏幕上显示各个重要的监测点图像，同时，在局域网的终端通过浏览器可以实时浏览。12、接入方式：硬件采用以太网网络接口，软件采用Internet接口方式。服务器就近通过环网交换机接入自动化平台。在网络终端使用浏览器，采用网页的方式可以单独显示工业电视的各路图像。一三、大屏幕拼接显示系统的售后服务均由原厂商（VTRON威创）提供，免费原厂售后服务的时间为三年，在接到甲方的电话要求内，乙方人员及原厂商（VTRON）无条件在24小时内派专业人员到现场。二、设备运行环境条件1、安装地点：矿井工业广场、综合管理办公楼内、井下2、海拔高度：+1400m～+800m3、环境温度：-28.1℃～+34.6℃4、地震设防烈度：Ⅷ度5、安装环境：煤炭矿山工业环境三、设备应满足的规程、规范及相关标准1、《煤矿安全规程》2、《煤炭工业矿井设计规范》3、《煤炭工业矿井监测监控系统装备配置标准》4、《视频安防监控系统工程设计规范》5、《爆炸性环境用防爆电气设备通用要求》6、《爆炸性环境用防爆电气设备本质安全型电路和电气设备要求》7、《井下固定式避难硐室建设标准》其它有关的现行标准，以上标准应执行最新版本。四、设备应满足的技术性能及配置要求1、大屏幕主要技术要求：1）大屏幕监视墙由2×6台67寸DLPLED光源投影单元、2×2×4台32寸16:9液晶监视器、LED显示屏拼接而成，DLP拼接系统采用外置拼接图像处理器，具备4路视频、8路VGA、2路网络接口输入能力，一五路VGA/DVI输出...
