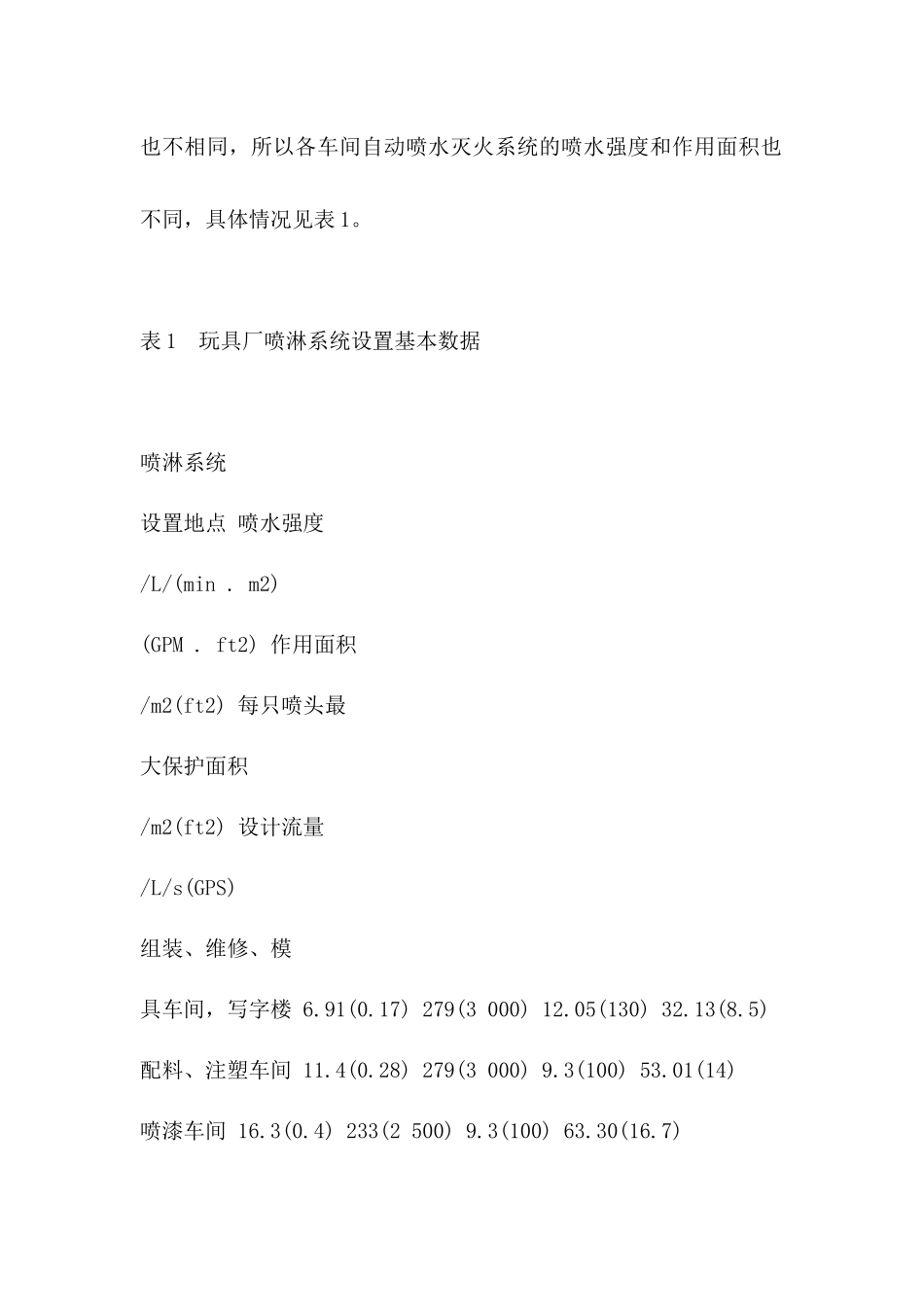

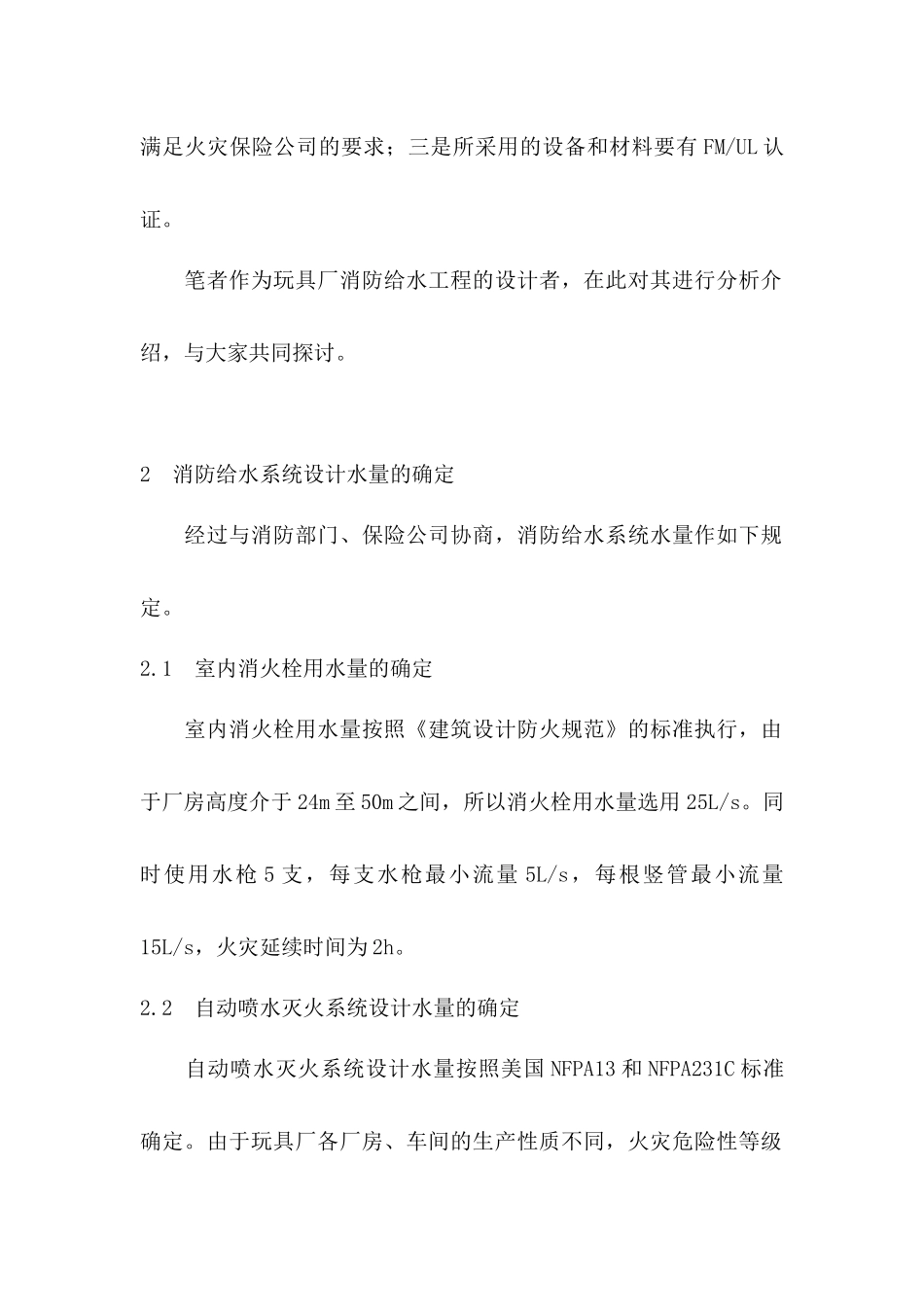

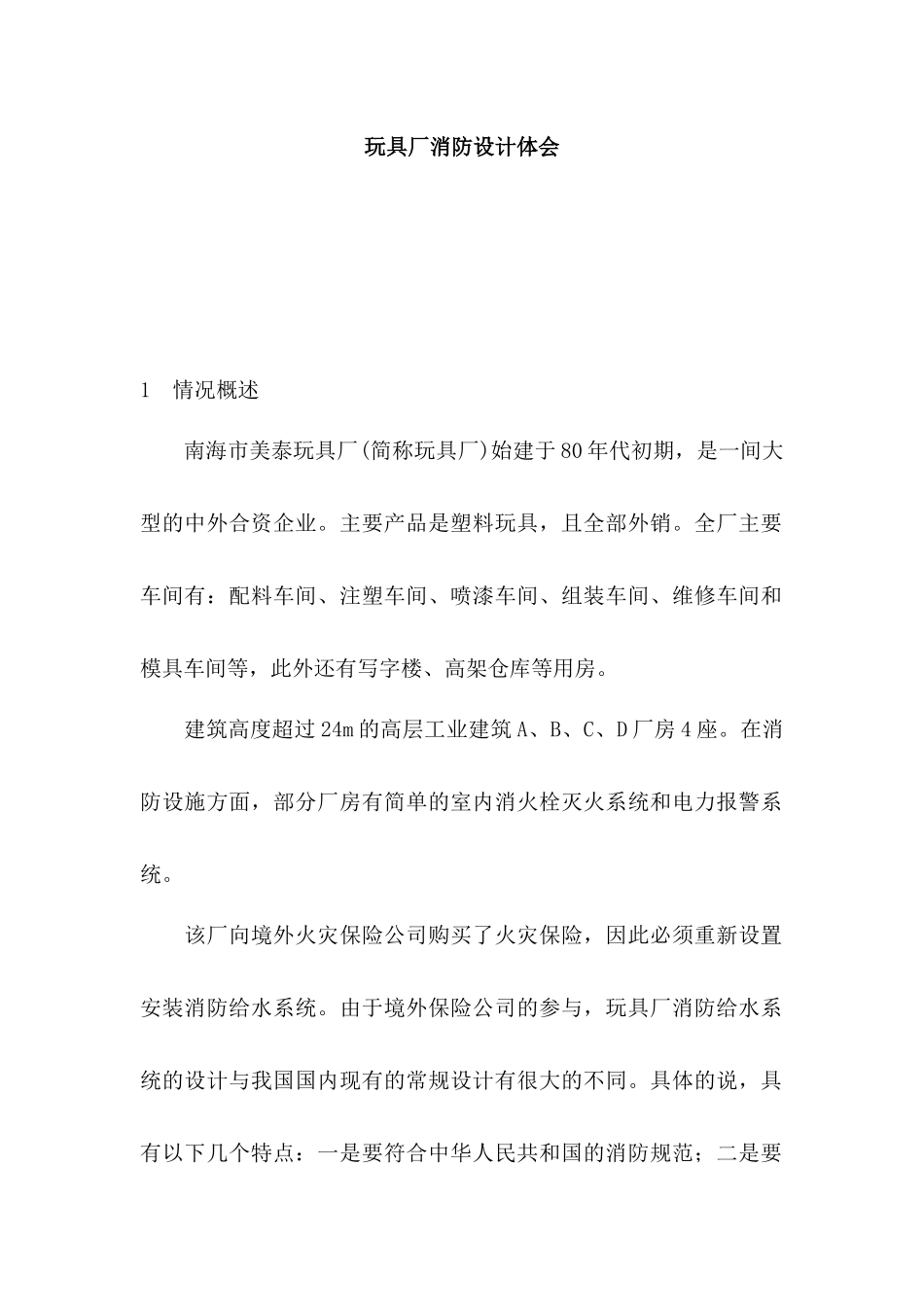

玩具厂消防设计体会1情况概述南海市美泰玩具厂(简称玩具厂)始建于80年代初期，是一间大型的中外合资企业。主要产品是塑料玩具，且全部外销。全厂主要车间有：配料车间、注塑车间、喷漆车间、组装车间、维修车间和模具车间等，此外还有写字楼、高架仓库等用房。建筑高度超过24m的高层工业建筑A、B、C、D厂房4座。在消防设施方面，部分厂房有简单的室内消火栓灭火系统和电力报警系统。该厂向境外火灾保险公司购买了火灾保险，因此必须重新设置安装消防给水系统。由于境外保险公司的参与，玩具厂消防给水系统的设计与我国国内现有的常规设计有很大的不同。具体的说，具有以下几个特点：一是要符合中华人民共和国的消防规范；二是要满足火灾保险公司的要求；三是所采用的设备和材料要有FM/UL认证。笔者作为玩具厂消防给水工程的设计者，在此对其进行分析介绍，与大家共同探讨。2消防给水系统设计水量的确定经过与消防部门、保险公司协商，消防给水系统水量作如下规定。2.1室内消火栓用水量的确定室内消火栓用水量按照《建筑设计防火规范》的标准执行，由于厂房高度介于24m至50m之间，所以消火栓用水量选用25L/s。同时使用水枪5支，每支水枪最小流量5L/s，每根竖管最小流量15L/s，火灾延续时间为2h。2.2自动喷水灭火系统设计水量的确定自动喷水灭火系统设计水量按照美国NFPA13和NFPA231C标准确定。由于玩具厂各厂房、车间的生产性质不同，火灾危险性等级也不相同，所以各车间自动喷水灭火系统的喷水强度和作用面积也不同，具体情况见表1。表1玩具厂喷淋系统设置基本数据喷淋系统设置地点喷水强度/L/(min.m2)(GPM.ft2)作用面积/m2(ft2)每只喷头最大保护面积/m2(ft2)设计流量/L/s(GPS)组装、维修、模具车间，写字楼6.91(0.17)279(3000)12.05(130)32.13(8.5)配料、注塑车间11.4(0.28)279(3000)9.3(100)53.01(14)喷漆车间16.3(0.4)233(2500)9.3(100)63.30(16.7)高架仓库18.32(0.45)186(2000)9.3(100)56.79(15)在表1的4组数据当中，两组是中危险级，两组是严重危险级。与我国自动喷水灭火系统常规设计相比有较大差别：一是分类较细，每一等级的喷水量不是固定值，而是根据不同的建筑划分成一个范围；二是喷水量较大；三是严重危险级的喷淋系统仍可采用湿式报警系统。其中，仓库的喷水量是按照NFPA231C标准确定的，其特点是：喷水强度大，作用面积小。至于系统设计流量的确定，应选择最不利情况时所需的消防流量(即可能发生最大的消防流量)作为自动喷水灭火系统的设计流量。从表1中可以看出，喷漆车间所需的消防喷水量最大，可作为自动喷水灭火系统设计流量。经采用NFPA13规定的计算机方法计算，水量约为68L/s。该车间位于A、B座厂房4楼。火灾延续时间按照NFPA13标准为2h。3消防给水系统的布置3.1系统设置玩具厂的消火栓给水系统和自动喷水灭火系统采用分开设置，消火栓给水系统采用临时高压给水系统，自动喷水灭火系统采用稳压装置。根据玩具厂的厂区分布特点，全厂设有两座消防泵房和水池。消防水池储量分别为500m3和600m3。消防给水也是两套系统，各自独立(见图1)。分别供应全厂南半区和北半区的消防用水。两个泵房各设2台消火栓泵和自动喷水泵，均为1用1备，稳压泵只设1台。消火栓泵流量28L/s(445GPS)，扬程86m(280ft)，功率37kW。自动喷水泵流量70L/s(1100GPS)，扬程70m(235ft)，功率75kW。稳压泵流量1.6L/s(25GPS)，扬程86m(280ft)，功率4kW。上述所有设备均为国外成套产品，即主泵、稳压泵、启动柜都是成组配套的。图1玩具厂总平面图3.2湿式报警阀的设置按照我国常规作法，严重危险级的建筑物，自动喷水灭火系统的设置应采用雨淋系统。而玩具厂的建筑物危险等级，既有中危险级，又有严重危险级。但自动喷水灭火系统全部采用的是湿式报警系统。《自动喷水灭火系统设计规范》规定，湿式报警阀的控制范围是采用控制喷头数目来确定的。但玩具厂如果采用此规定，湿式报警阀的布置将比较困难。所以，在玩具厂自动喷水灭火系统设计中，湿式报警阀的控制范围是采用控制面积来确定的。每组湿式报警阀的控制面积不超过4833m2(52000ft2)。全厂共设置8组湿式报警阀，全都布置在厂区内厂房外墙边醒目...
