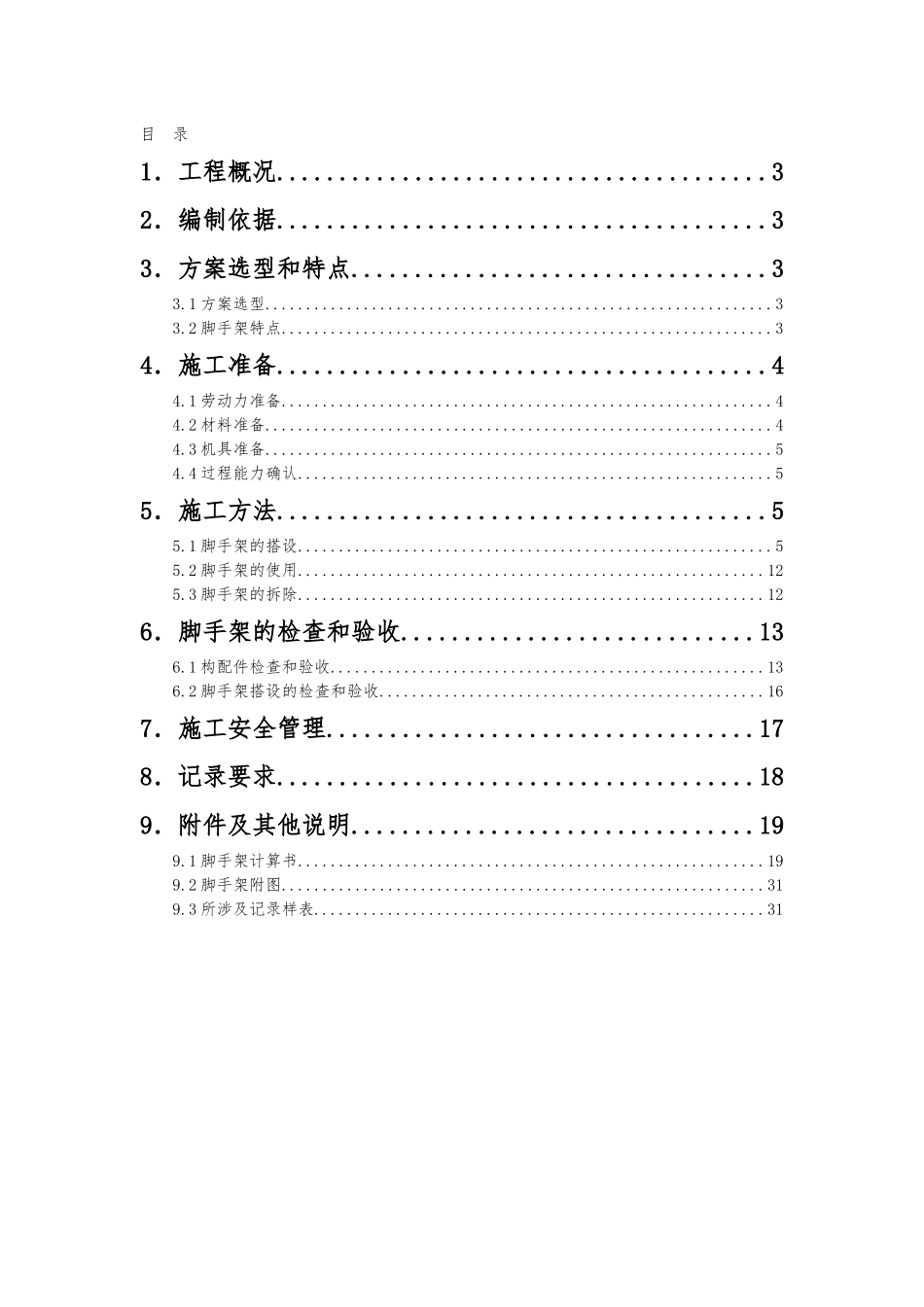

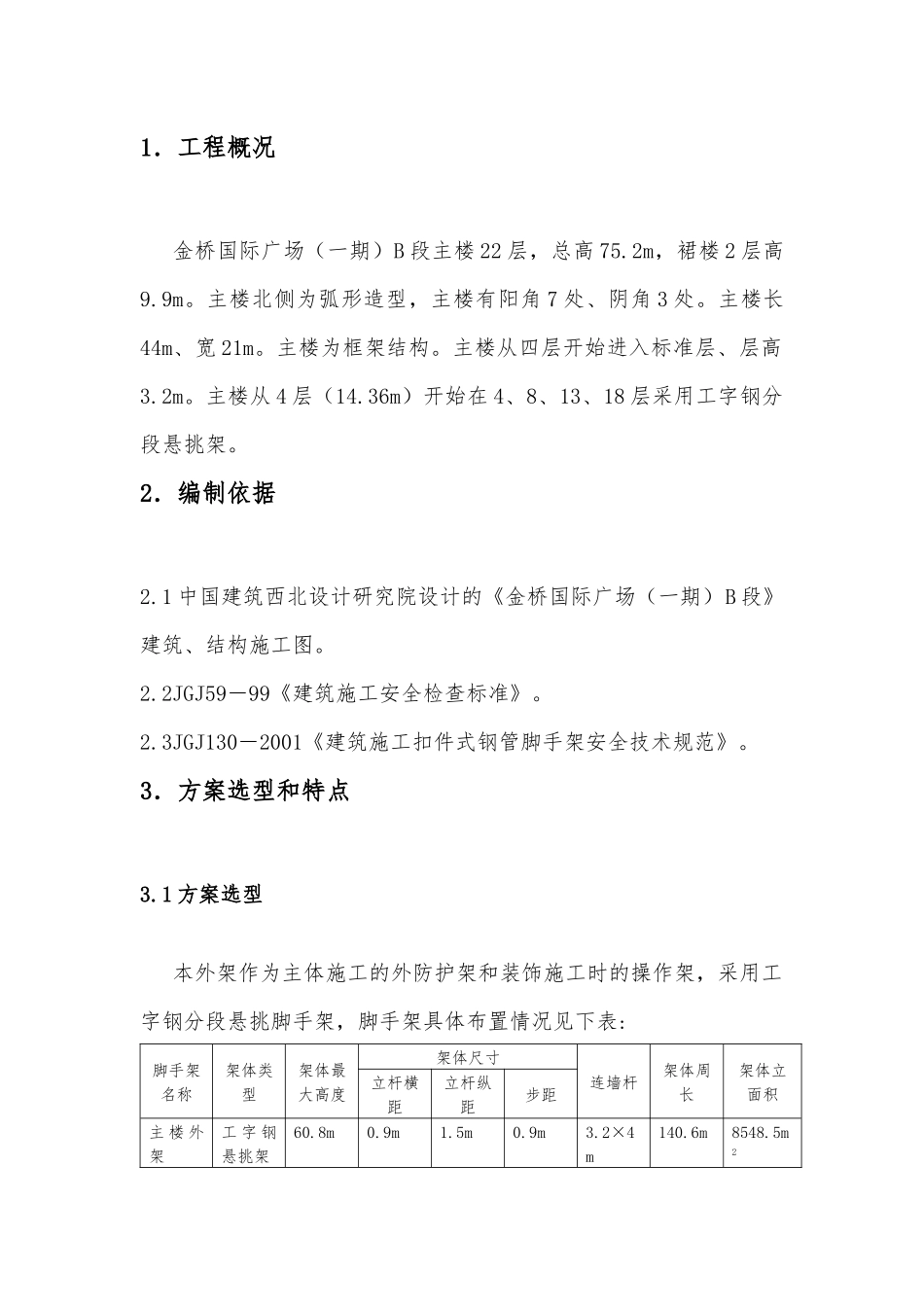

金桥国际广场（一期）B段工字钢悬挑外架施工方案编制：审核：编制时间：2006年3月9日编制单位：中建三局金桥国际广场项目部目录1．工程概况.......................................32．编制依据.......................................33．方案选型和特点.................................33.1方案选型..............................................................33.2脚手架特点............................................................34．施工准备.......................................44.1劳动力准备............................................................44.2材料准备..............................................................44.3机具准备..............................................................54.4过程能力确认..........................................................55．施工方法.......................................55.1脚手架的搭设..........................................................55.2脚手架的使用.........................................................125.3脚手架的拆除.........................................................126．脚手架的检查和验收............................136.1构配件检查和验收.....................................................136.2脚手架搭设的检查和验收...............................................167．施工安全管理..................................178．记录要求......................................189．附件及其他说明................................199.1脚手架计算书.........................................................199.2脚手架附图...........................................................319.3所涉及记录样表.......................................................311．工程概况金桥国际广场（一期）B段主楼22层，总高75.2m，裙楼2层高9.9m。主楼北侧为弧形造型，主楼有阳角7处、阴角3处。主楼长44m、宽21m。主楼为框架结构。主楼从四层开始进入标准层、层高3.2m。主楼从4层（14.36m）开始在4、8、13、18层采用工字钢分段悬挑架。2．编制依据2.1中国建筑西北设计研究院设计的《金桥国际广场（一期）B段》建筑、结构施工图。2.2JGJ59－99《建筑施工安全检查标准》。2.3JGJ130－2001《建筑施工扣件式钢管脚手架安全技术规范》。3．方案选型和特点3.1方案选型本外架作为主体施工的外防护架和装饰施工时的操作架，采用工字钢分段悬挑脚手架，脚手架具体布置情况见下表:脚手架名称架体类型架体最大高度架体尺寸连墙杆架体周长架体立面积立杆横距立杆纵距步距主楼外架工字钢悬挑架60.8m0.9m1.5m0.9m3.2×4m140.6m8548.5m23.2脚手架特点3.2.1脚手架搭设及拆除工程量大，整个架体需布设工字钢根、预埋钢筋拉环个、架体立面积m2。3.2.2本工程为框架结构，标准层层高为3.2m，脚手架步距为0.9m，架体拉结困难。3.2.3本工程外立面有7个阳角、3个阴角，且阴阳角处柱截面大（1.3*1.3m）或阴阳角处有剪力墙，给架体布置带来一定困难。4．施工准备4.1劳动力准备外架操作工人必须经过培训教育、考试、体检合格、持正上岗。劳动力需求见下表：工种人数任务架子工7负责脚手架的搭设和拆除测量放线工2负责脚手架立杆定位、垂直度控制电焊工1预买钢筋定位焊接其他5材料运输、现场清理、安全警戒4.2材料准备架体搭设材料和辅助材料需用计划见表：架体材料计划表脚手架体类型架体架体长杆小横直角对接旋转脚手脚手板数架体备注架名称部位周长立杆总数总长度L杆根数N1扣件数N2扣件数N3扣件数N4板面积S量（块）立面积nm根个个个m22.8×0.3mm2主楼外架工字钢悬挑外架140.6m3804538548.5辅助材料计划表材料名称规格数量备注小眼密目网1.8×6m792张立网平网0.5×6m52张4.3机具准备名称单位数量备注架子扳手把10架子工搭设和拆除力矩扳手把1检查架子扣件拧紧是否达到要求导链把1调整架子水平弯曲度4.4过程能力确认4.4.1对架子工操作证进行检查...
