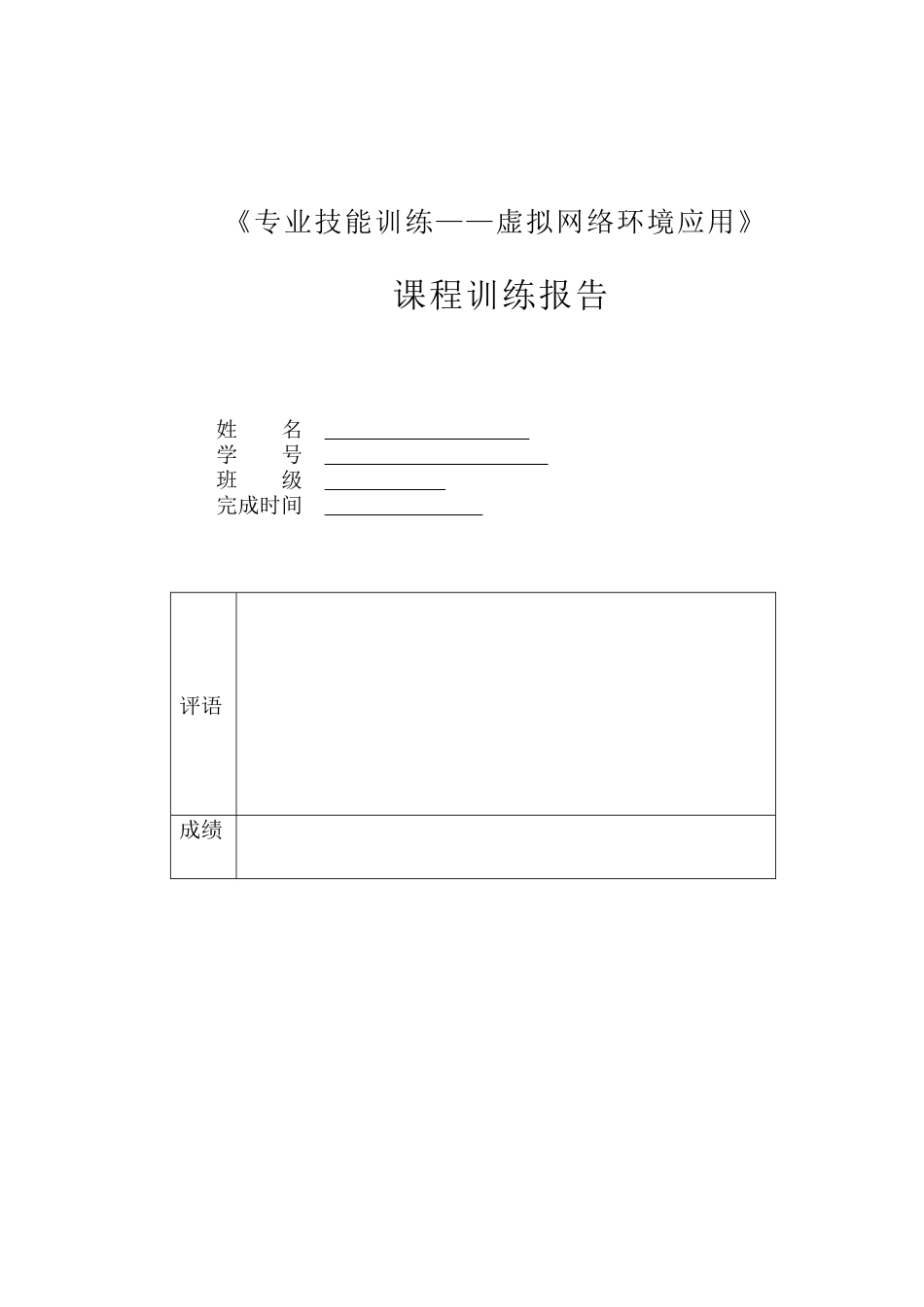

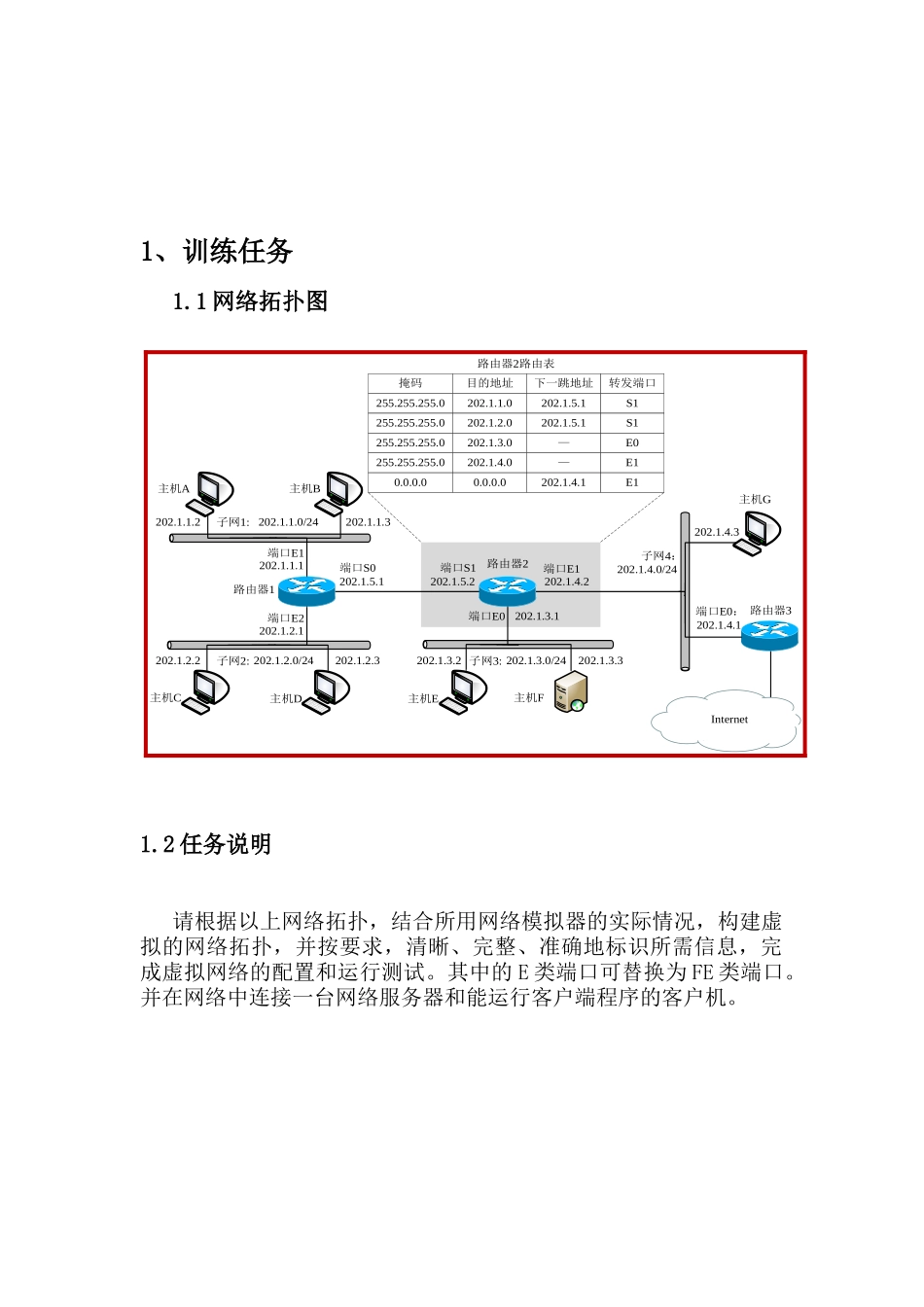

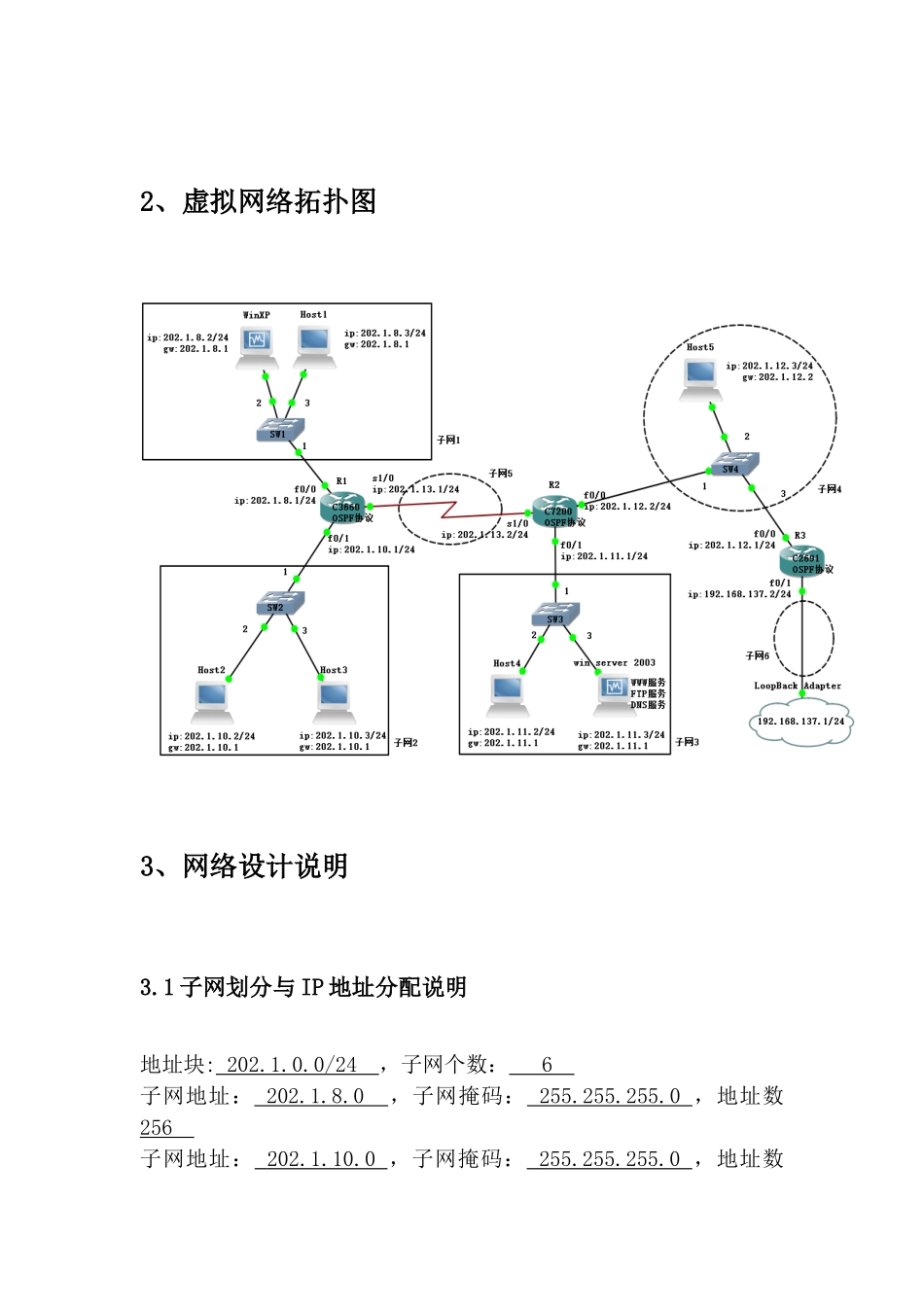

《专业技能训练——虚拟网络环境应用》课程训练报告姓名学号班级完成时间评语成绩1、训练任务1.1网络拓扑图1.2任务说明请根据以上网络拓扑，结合所用网络模拟器的实际情况，构建虚拟的网络拓扑，并按要求，清晰、完整、准确地标识所需信息，完成虚拟网络的配置和运行测试。其中的E类端口可替换为FE类端口。并在网络中连接一台网络服务器和能运行客户端程序的客户机。主机A路由器1子网1:Internet路由器2路由器3主机B端口E1端口E2端口S0端口S1端口E0端口E1端口E0：主机C主机D主机E主机F子网2:子网3:掩码255.255.255.0目的地址202.1.2.0202.1.4.0下一跳地址202.1.5.1—转发端口S1S1E0E1主机G子网4：0.0.0.0E1255.255.255.0255.255.255.0255.255.255.00.0.0.0202.1.1.0/24202.1.1.1202.1.1.2202.1.1.3202.1.2.0/24202.1.2.2202.1.2.1202.1.2.3202.1.3.2202.1.3.3202.1.3.0/24202.1.3.1202.1.4.0/24202.1.4.3202.1.4.1202.1.4.2202.1.5.1202.1.5.2202.1.4.1202.1.1.0202.1.5.1202.1.3.0—路由器2路由表2、虚拟网络拓扑图3、网络设计说明3.1子网划分与IP地址分配说明地址块:202.1.0.0/24，子网个数：6子网地址：202.1.8.0，子网掩码：255.255.255.0，地址数256子网地址：202.1.10.0，子网掩码：255.255.255.0，地址数256子网地址：202.1.11.0，子网掩码：255.255.255.0，地址数256子网地址：202.1.12.0，子网掩码：255.255.255.0，地址数256子网地址：202.1.13.0，子网掩码：255.255.255.0，地址数256子网地址：192.168.137.0，子网掩码：255.255.255.0，地址数256IP地址分配表3.2设备选型说明Cisco2691是Cisco2600系列中性能最高的路由器，扩展了新兴分支机构应用的密度，其性能几乎是Cisco2600XM平台性能的两倍，它也采用了其它Cisco2600、3600和3700系列路由器的模块。该平台旨在满足将越来越多的应用从企业总部推向远程机构的需求，设备名端口标识IP地址R1f0/0202.1.8.1WinXPEthernet0202.1.8.2Host1nio_udp:30000:127.0.0.1:20000202.1.8.3R1f0/1202.1.10.1Host2nio_udp:30001:127.0.0.1:20001202.1.10.2Host3nio_udp:30002:127.0.0.1:20002202.1.10.3R1s1/0202.1.13.1R2s1/0202.1.13.2R2f0/1202.1.11.1Host4nio_udp:30003:127.0.0.1:20003202.1.11.2WinServer2003Ethernet0202.1.11.3R2f0/0202.1.12.2Host5nio_udp:30004:127.0.0.1:20004202.1.12.3R3f0/0202.1.12.1R3f0/1192.168.137.2Cloudnio_gen_eth:以太网2192.168.137.1为范围极广的同步远程机构应用提供了更高性能水平，这些应用包括非并行语音/数据集成、虚拟专用网（VPN）性能、支持语音和视频应用的更高带宽以及基于Web的应用的提供。与Cisco2600XM相比，新款Cisco2691提供了更高的多功能性、为更高宽度的WAN应用提供了更高吞吐量、支持高速接口和更高性能来处理新服务。可选广域接口WIC卡。所以作为局域网的边界路由器。Cisco3660适合中大型办事处和小规模的Internet服务供应商的模块化服务平台访问。所以作为主机接入路由器。Cisco7200领先的IP服务：是进行新功能开发的领先平台，目前所拥有的全接触IP服务的数量是无可比拟的；服务加速：使用快速转发功能（PXF）的Cisco7200NSE-1处理器可以为多种不同的解决方案提供硬件加速的IP服务，包括WAN边界、QoS和宽带用户集中；语音支持：为IP语音、帧中继语音或ATM语音提供了全面的多服务网关功能；无与伦比的连接选项：提供了高端口密度和广泛的LAN和WAN连接选项，极大地减少了每端口成本，并能够支持灵活的部署选项；全面的CiscoIOS支持Cisco7200支持网络服务，包括服务质量、安全性、压缩以及高速加密提供高性能、搞密度、搞模块化和高可用性，具有业界领先的维护简便性和可管理性，30万PPS性能。所以可以作为局域网的核心路由器。3.3模块与端口说明1）路由器R1。Leopard-2FE模块：提供2个FastEthernet的接口。NM-4T模块：提供4个串行接口，是CISCO低端路由器高速串行同步专线网络模块2）路由器R2C7200-IO-2FE模块：提供2个FastEthernet的接口。PA-4T+模块：提供4个串行接口，增强传输。3）路由器R3GT96100-FE模块：提供2个FastEthernet的接口。WIC-1T模块：提供1端口串行...
