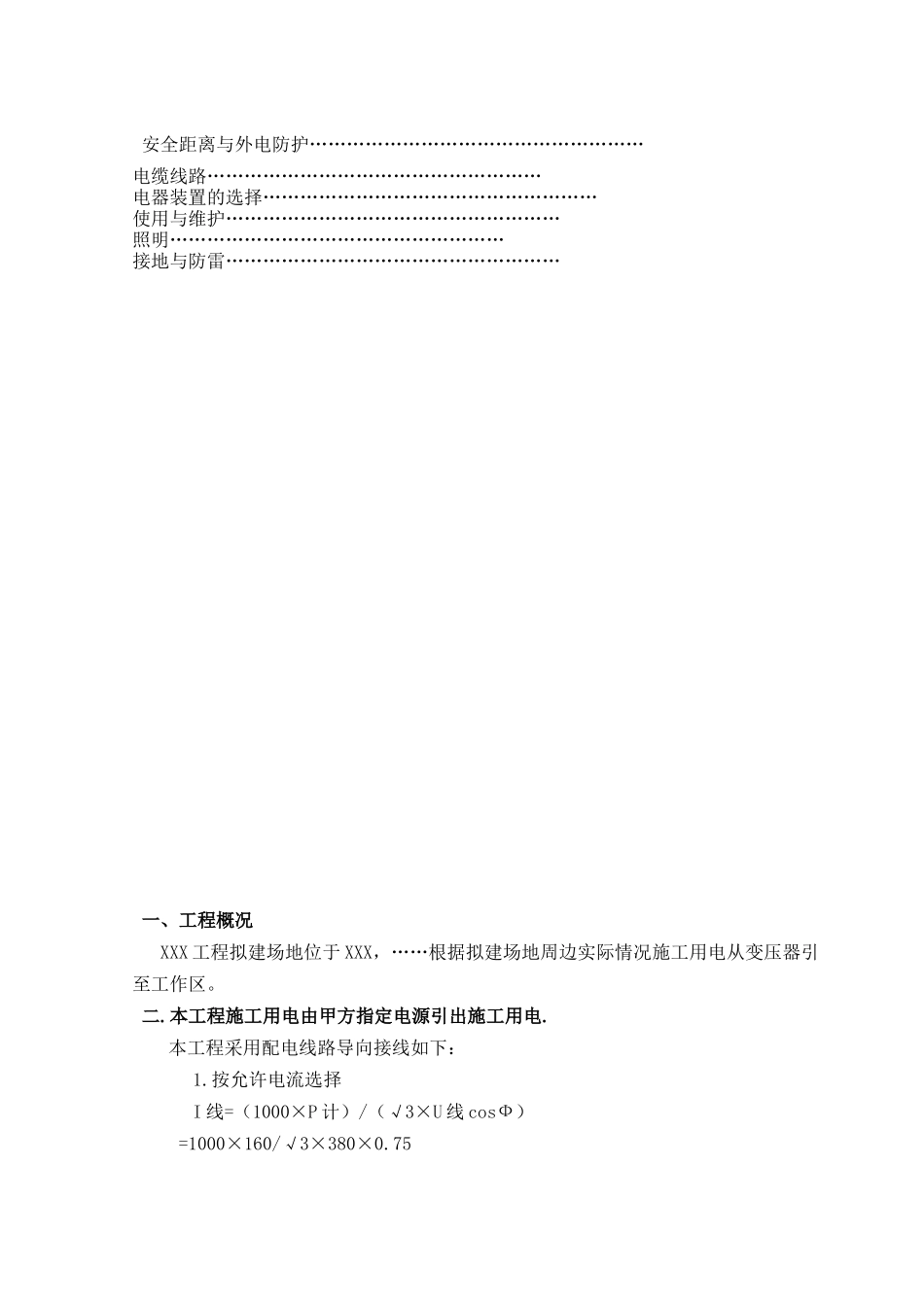

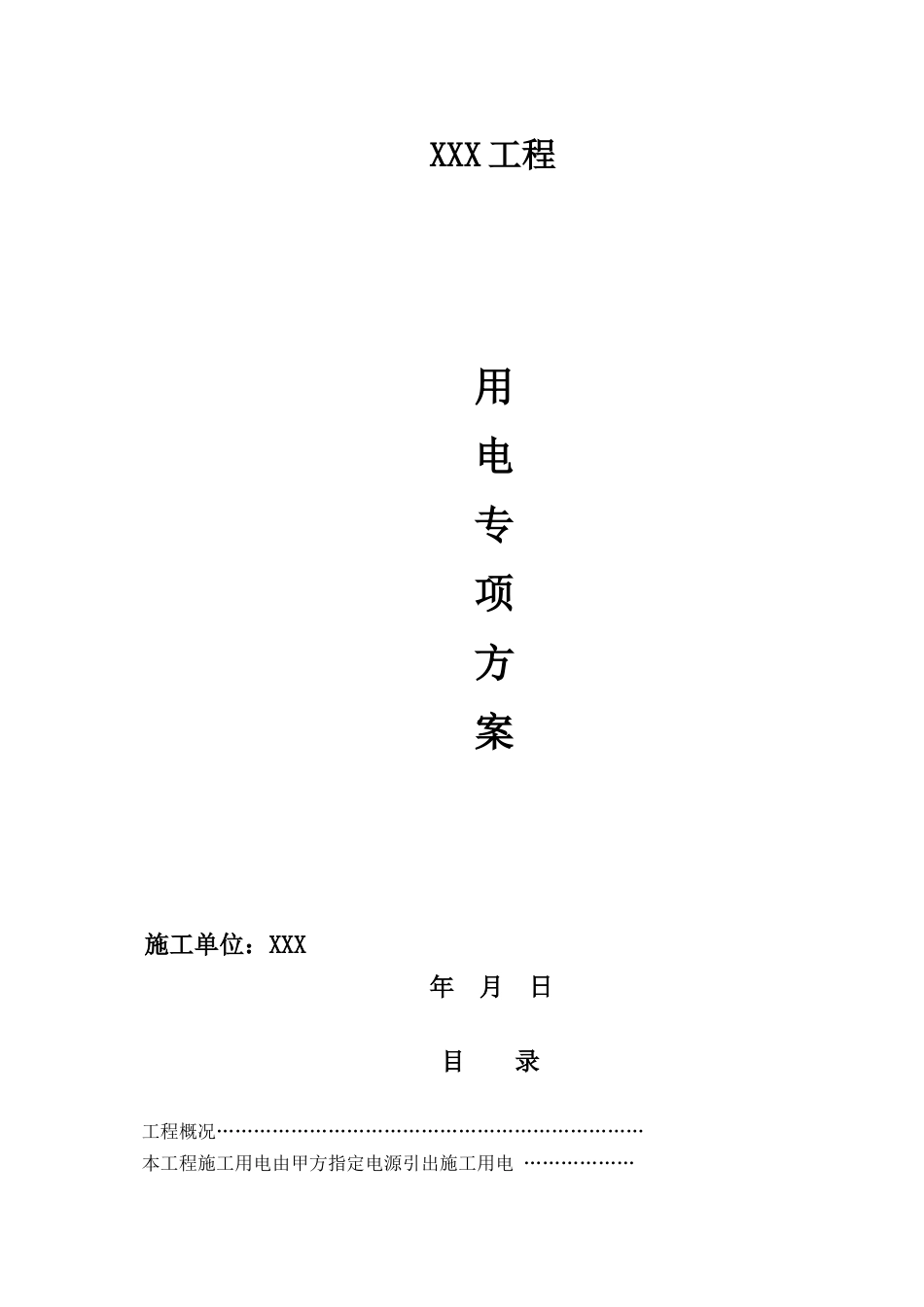

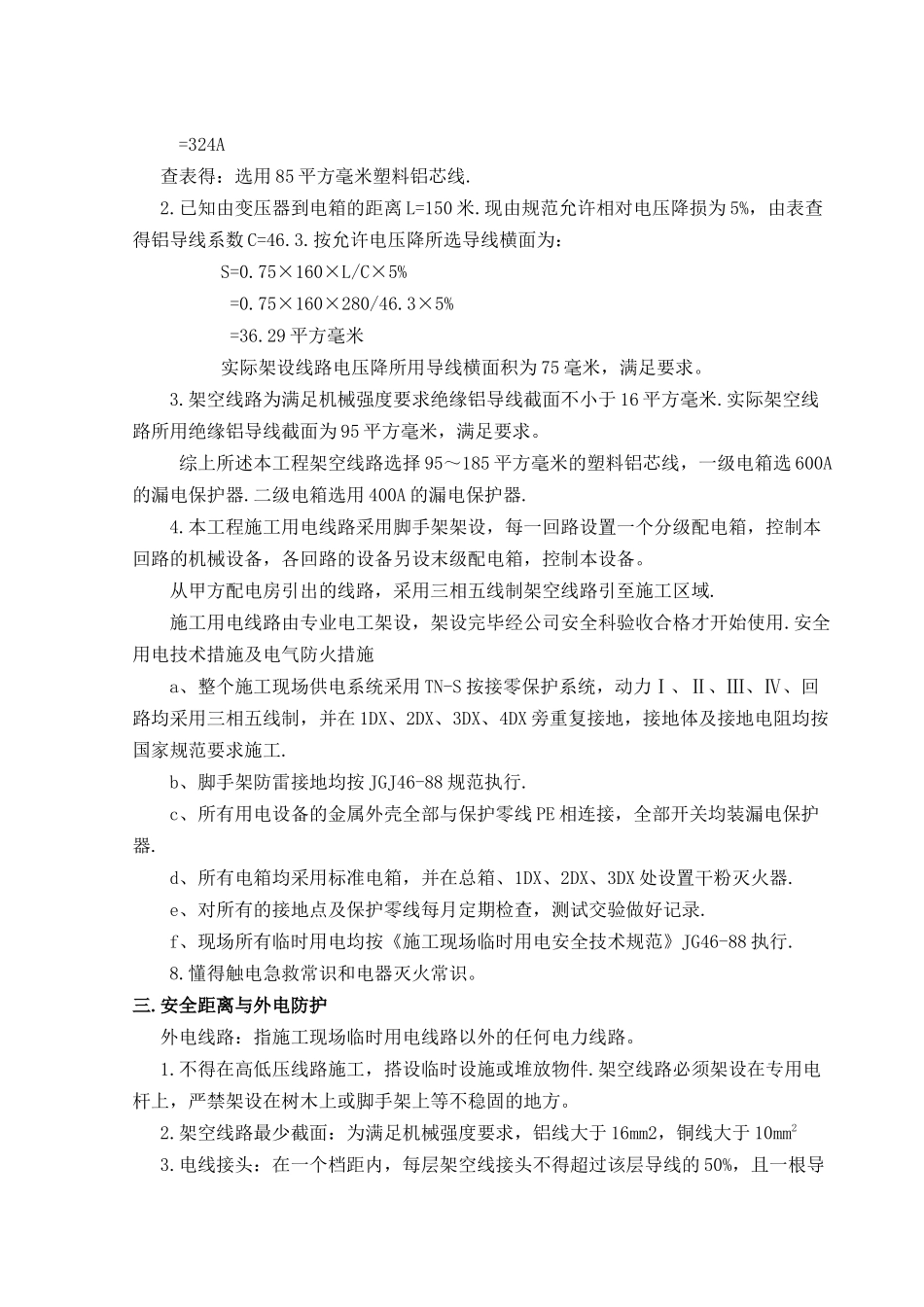

XXX工程用电专项方案施工单位：XXX年月日目录工程概况……………………………………………………………本工程施工用电由甲方指定电源引出施工用电………………安全距离与外电防护………………………………………………电缆线路………………………………………………电器装置的选择………………………………………………使用与维护………………………………………………照明………………………………………………接地与防雷………………………………………………一、工程概况XXX工程拟建场地位于XXX，……根据拟建场地周边实际情况施工用电从变压器引至工作区。二.本工程施工用电由甲方指定电源引出施工用电.本工程采用配电线路导向接线如下：1.按允许电流选择I线=（1000×P计）/（√3×U线cosФ）=1000×160/√3×380×0.75=324A查表得：选用85平方毫米塑料铝芯线.2.已知由变压器到电箱的距离L=150米.现由规范允许相对电压降损为5%，由表查得铝导线系数C=46.3.按允许电压降所选导线横面为：S=0.75×160×L/C×5%=0.75×160×280/46.3×5%=36.29平方毫米实际架设线路电压降所用导线横面积为75毫米，满足要求。3.架空线路为满足机械强度要求绝缘铝导线截面不小于16平方毫米.实际架空线路所用绝缘铝导线截面为95平方毫米，满足要求。综上所述本工程架空线路选择95～185平方毫米的塑料铝芯线，一级电箱选600A的漏电保护器.二级电箱选用400A的漏电保护器.4.本工程施工用电线路采用脚手架架设，每一回路设置一个分级配电箱，控制本回路的机械设备，各回路的设备另设末级配电箱，控制本设备。从甲方配电房引出的线路，采用三相五线制架空线路引至施工区域.施工用电线路由专业电工架设，架设完毕经公司安全科验收合格才开始使用.安全用电技术措施及电气防火措施a、整个施工现场供电系统采用TN-S按接零保护系统，动力Ⅰ、Ⅱ、Ⅲ、Ⅳ、回路均采用三相五线制，并在1DX、2DX、3DX、4DX旁重复接地，接地体及接地电阻均按国家规范要求施工.b、脚手架防雷接地均按JGJ46-88规范执行.c、所有用电设备的金属外壳全部与保护零线PE相连接，全部开关均装漏电保护器.d、所有电箱均采用标准电箱，并在总箱、1DX、2DX、3DX处设置干粉灭火器.e、对所有的接地点及保护零线每月定期检查，测试交验做好记录.f、现场所有临时用电均按《施工现场临时用电安全技术规范》JG46-88执行.8.懂得触电急救常识和电器灭火常识。三.安全距离与外电防护外电线路：指施工现场临时用电线路以外的任何电力线路。1.不得在高低压线路施工，搭设临时设施或堆放物件.架空线路必须架设在专用电杆上，严禁架设在树木上或脚手架上等不稳固的地方。2.架空线路最少截面：为满足机械强度要求，铝线大于16mm2，铜线大于10mm23.电线接头：在一个档距内，每层架空线接头不得超过该层导线的50%，且一根导线只许一个接头，跨越道路不得有接头。4.电杆档距：最大不超过35m，线间距不得少于0.3m，上下横担间高压与低压1.2m低压与低压0.6m.5.电杆及埋设：电杆应选用钢筋混凝土杆或木杆，其稍径不得小于13cm，埋设深度为杆长的十分之一加0.6m.6.拉线：拉线宜用截面不少于Ф4x3的镀锌铁丝，拉线与电杆的夹角控制在45-30度之间，埋地深度不少于1m，钢筋混凝土上的拉线应在高于地面的2.5m处装设拉线绝缘子固定.外电防护：1、临时用电必须按“《施工现场临时用电安全技术规范》JGJ46-88”编制用电施工组织设计制定安全用电技术措施和电气防火措施.2、临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后为临时施工的依据.3、临时用电施工组织设计的内容和步骤：a、现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向.b、进行负荷计算，选择导线截面和电器的类型、规格.c、绘制电器平面图，立面图和接线系统图。d、制定安全用电技术措施和电气防火措施.4、制定安全用电技术措施和电气防火措施.a、临时用电施工组织设计及修改施工组织设计的全部资料.b、技术交底资料.c、临时用电工程检查验收表.d、接地电阻测定记录.e、定期检查（复）表（工地每月，公司每季进行一次）.f、电工维修工作记录.g、安装、维修或拆除临时用电...
