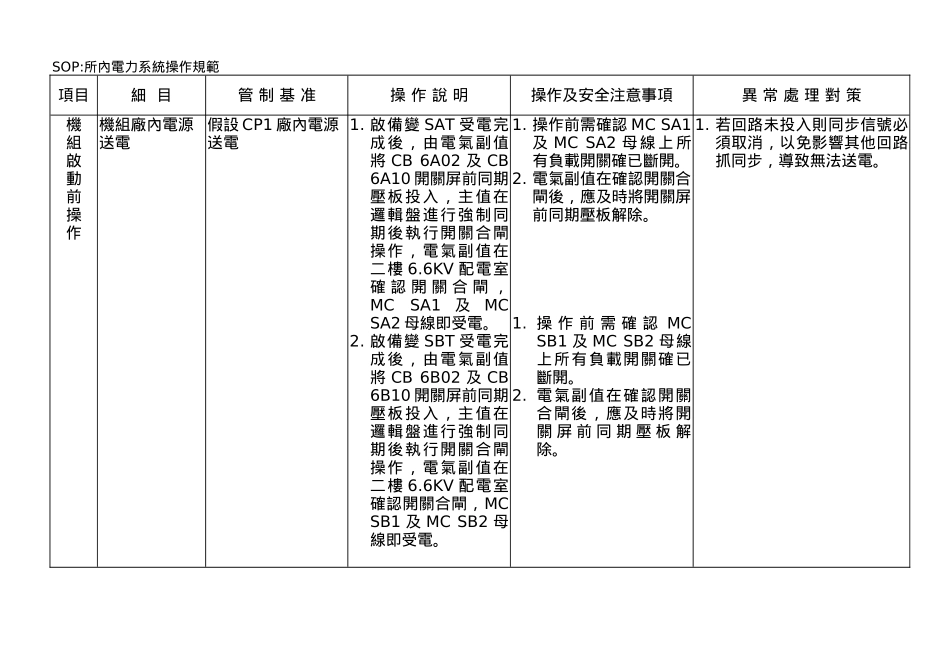

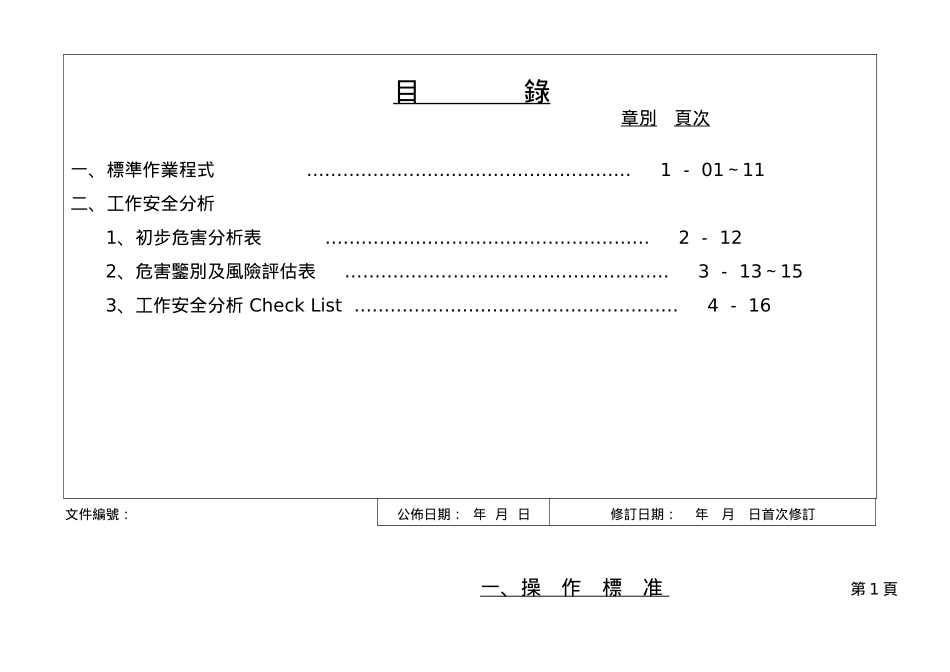

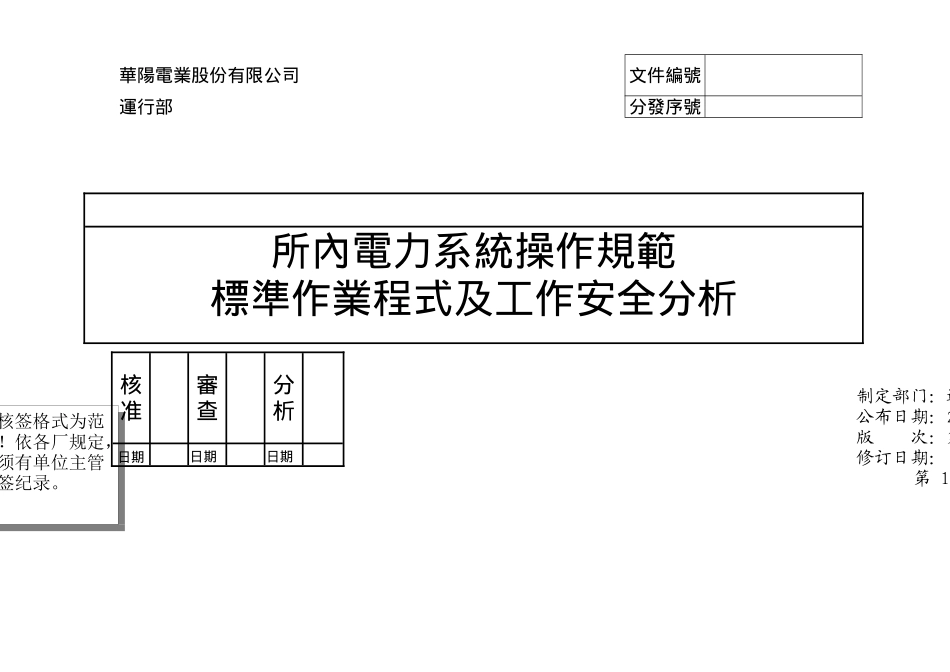

華陽電業股份有限公司文件編號運行部分發序號所內電力系統操作規範標準作業程式及工作安全分析本核签格式为范例！依各厂规定，但须有单位主管核签纪录。制定部门：运行部公布日期：2010版次：第修订日期：第1核准審查分析日期日期日期目錄章別頁次一、標準作業程式………………………………………………1－01～11二、工作安全分析1、初步危害分析表.………………………………………………2－122………………………………………………、危害鑒別及風險評估表3－13～153、工作安全分析CheckList.………………………………………………4－16文件編號：公佈日期：年月日修訂日期：年月日首次修訂一、操作標准第1頁SOP:所內電力系統操作規範項目細目管制基准操作說明操作及安全注意事項異常處理對策機組啟動前操作機組廠內電源送電假設CP1廠內電源送電1.啟備變SAT受電完成後，由電氣副值將CB6A02及CB6A10開關屏前同期壓板投入，主值在邏輯盤進行強制同期後執行開關合閘操作，電氣副值在二樓6.6KV配電室確認開關合閘，MCSA1及MCSA2母線即受電。2.啟備變SBT受電完成後，由電氣副值將CB6B02及CB6B10開關屏前同期壓板投入，主值在邏輯盤進行強制同期後執行開關合閘操作，電氣副值在二樓6.6KV配電室確認開關合閘，MCSB1及MCSB2母線即受電。1.操作前需確認MCSA1及MCSA2母線上所有負載開關確已斷開。2.電氣副值在確認開關合閘後，應及時將開關屏前同期壓板解除。1.操作前需確認MCSB1及MCSB2母線上所有負載開關確已斷開。2.電氣副值在確認開關合閘後，應及時將開關屏前同期壓板解除。1.若回路未投入則同步信號必須取消，以免影響其他回路抓同步，導致無法送電。公佈日期：年月修訂日期：年月第次修訂一、操作標准第2頁SOP：所內電力系統操作規範項目細目管制基准操作說明操作及安全注意事項異常處理對策機組啟動前操作機組廠內電源送電3.CB6103及CB6115開關由電氣副值將將開關屏前同期壓板投入，主值在邏輯盤進行強制同期後執行開關合閘操作，電氣副值在二樓6.6KV配電室確認開關合閘，MCU1A1及MCU1A2母線即受電。4.CB6127及CB6139開關由電氣副值將將開關屏前同期壓板投入，主值在邏輯盤進行強制同期後執行開關合閘操作，電氣副值在二樓6.6KV配電室確認開關合閘，MCU1A1及MCU1A2母線即受電。1.操作前需確認MCU1A1及MCU1A2母線上所有負載開關確已斷開。2.SA1/SA2至U1A1/U1A2母線備用分支開關由電氣副值就地合閘，合閘前需確認6103/6115開關在工作位置。3.電氣副值在確認開關合閘後，應及時將開關屏前同期壓板解除。1.操作前需確認MCU1A1及MCU1A2母線上所有負載開關確已斷開。2.SB1/SB2至U1B1/U1B2母線備用分支開關由電氣副值就地合閘，合閘前需確認6127/6139開關在工作位置。3.電氣副值在確認開關合閘後，應及時將開關屏前同期壓板解除。1.若回路未投入則同步信號必須取消，以免影響其他回路抓同步，導致無法送電。公佈日期：年月修訂日期：年月第次修訂一、操作標准第3頁SOP：所內電力系統操作規範項目細目管制基准操作說明操作及安全注意事項異常處理對策機組啟動前操作機組廠內電源送電5.MCU1A1母線受電後，母線下負載MC1FGDA、1BH1AT即可投入送電。6.MCU1A2母線受電後，母線下負載MCC1A2、MC1CH、1T1AT、1LAT即可投入送電。7.MCU1B1母線受電後，母線下負載MC1FGDA、1BH2AT、FW1AT即可投入送電。8.MCU1B2母線受電後，母線下負載MCC1B2、1T2AT、CW1AT、PFA1AT、1EP0AT、1MAT、12C1AT、即可投入送電公佈日期：年月修訂日期：年月第次修訂一、操作標准第4頁SOP：所內電力系統操作規範項目細目管制基准操作說明操作及安全注意事項異常處理對策機組啟動前操作機組廠內電源送電9.MCSA2母線受電後，母線下負載MCC2A2、MC2CH即可投入送電。10.MCSB2母線受電後，母線下負載MCC2B2、CW2AT、12C2AT、即可投入送電公佈日期：年月修訂日期：年月第次修訂一、操作標准第5頁SOP：所內電力系統操作規範項目細目管制基准操作說明操作及安全注意事項異常處理對策機組啟動前操作PC1BH1/1BH2母線送電PC1T1/1T2母線送電PC12C1/12C2母線送電1.CB41014/41015由中控主值DCS合閘，由電氣副值至一樓配電室確認開關確已合閘...
