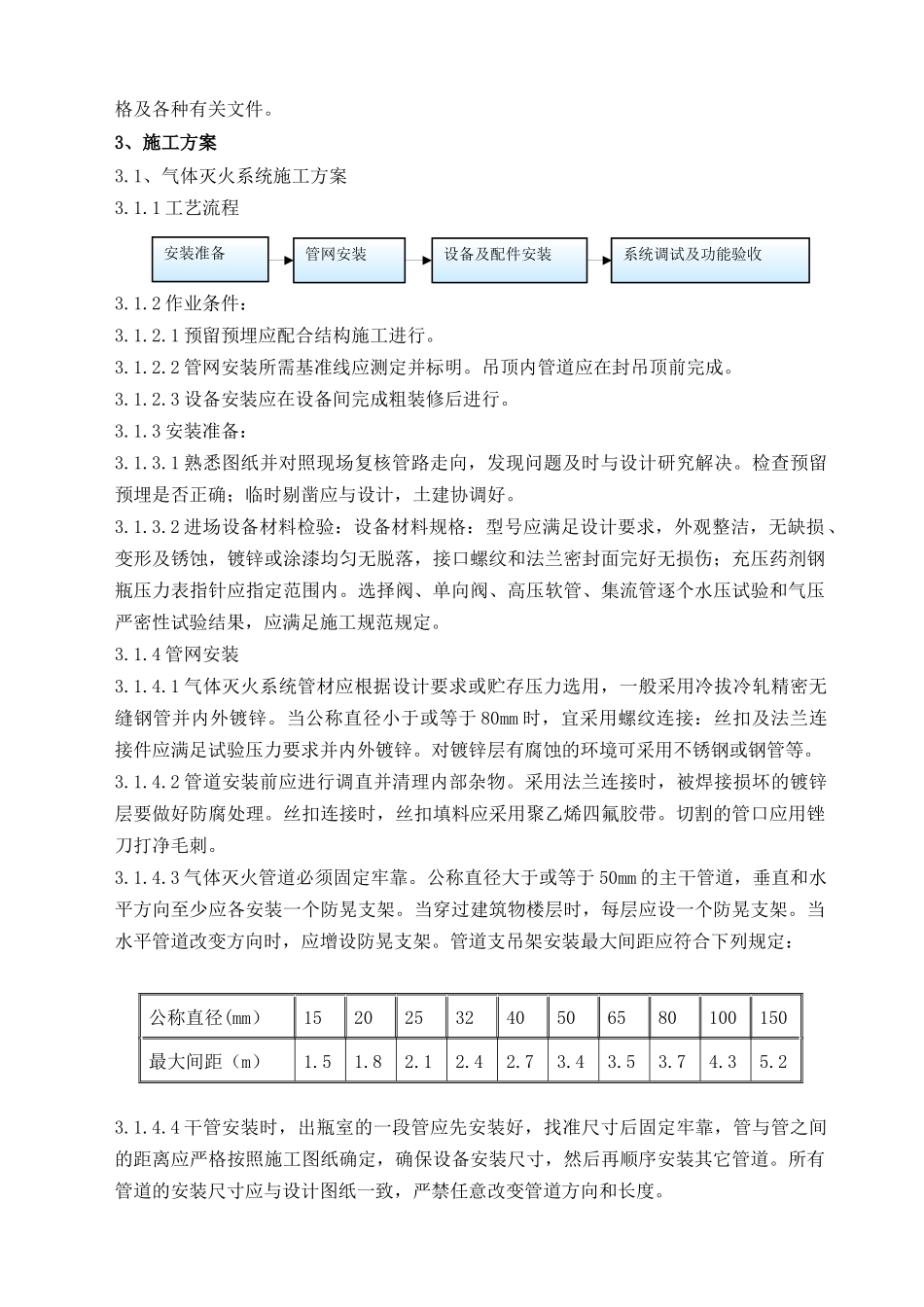

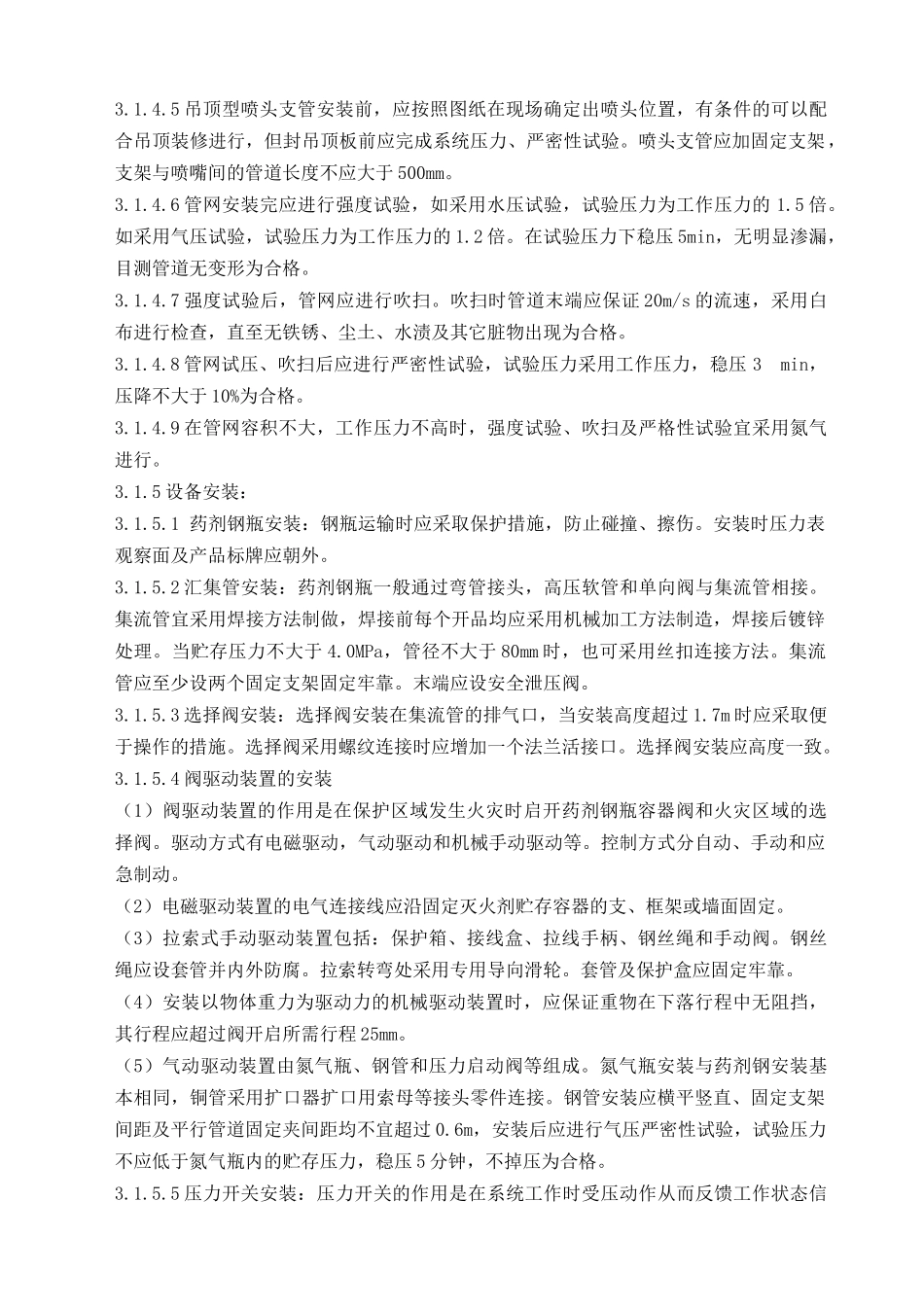

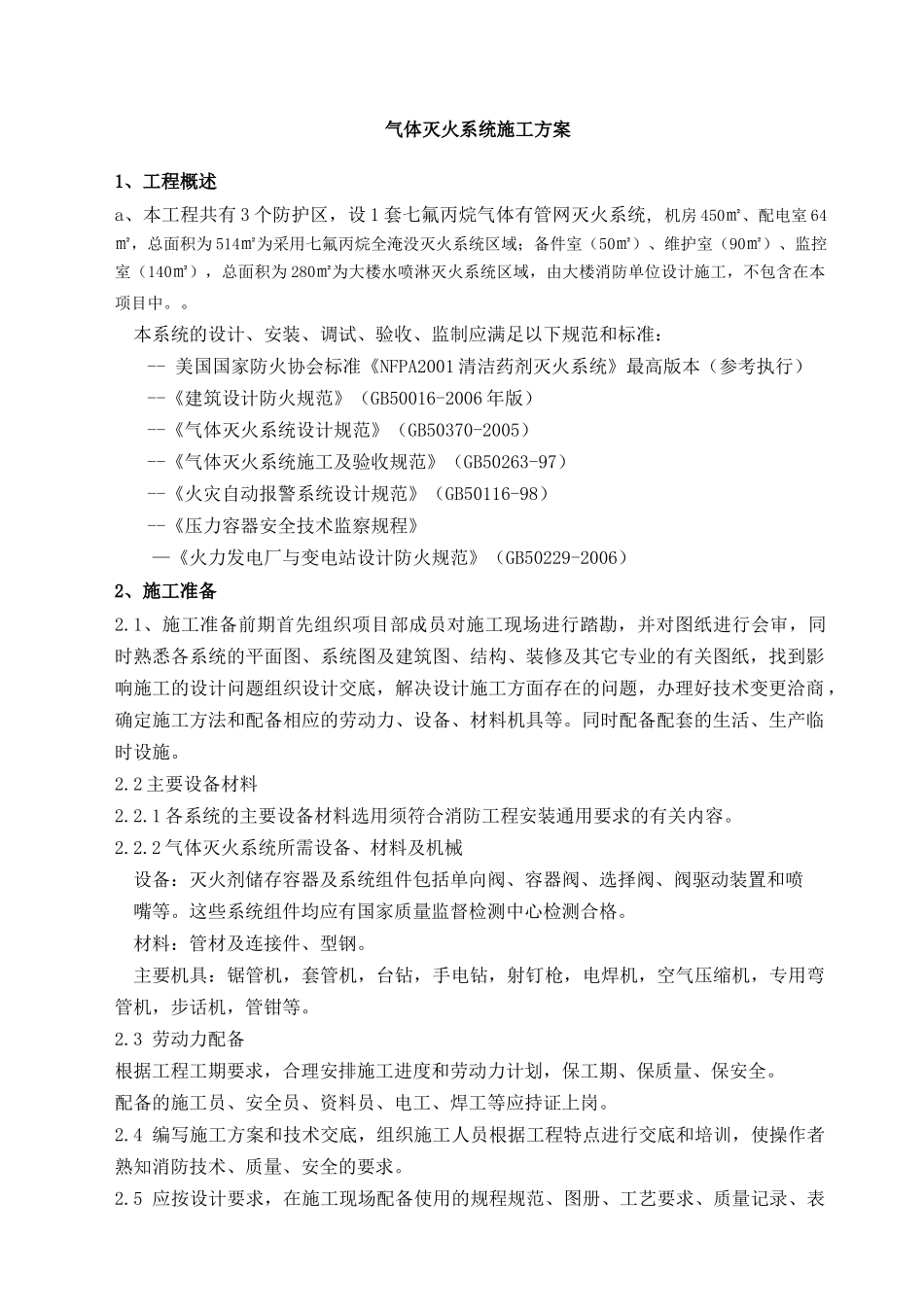

气体灭火系统施工方案1、工程概述a、本工程共有3个防护区，设1套七氟丙烷气体有管网灭火系统,机房450㎡、配电室64㎡，总面积为514㎡为采用七氟丙烷全淹没灭火系统区域；备件室（50㎡）、维护室（90㎡）、监控室（140㎡），总面积为280㎡为大楼水喷淋灭火系统区域，由大楼消防单位设计施工，不包含在本项目中。。本系统的设计、安装、调试、验收、监制应满足以下规范和标准：--美国国家防火协会标准《NFPA2001清洁药剂灭火系统》最高版本（参考执行）--《建筑设计防火规范》（GB50016-2006年版）--《气体灭火系统设计规范》（GB50370-2005）--《气体灭火系统施工及验收规范》（GB50263-97）--《火灾自动报警系统设计规范》（GB50116-98）--《压力容器安全技术监察规程》—《火力发电厂与变电站设计防火规范》（GB50229-2006）2、施工准备2.1、施工准备前期首先组织项目部成员对施工现场进行踏勘，并对图纸进行会审，同时熟悉各系统的平面图、系统图及建筑图、结构、装修及其它专业的有关图纸，找到影响施工的设计问题组织设计交底，解决设计施工方面存在的问题，办理好技术变更洽商，确定施工方法和配备相应的劳动力、设备、材料机具等。同时配备配套的生活、生产临时设施。2.2主要设备材料2.2.1各系统的主要设备材料选用须符合消防工程安装通用要求的有关内容。2.2.2气体灭火系统所需设备、材料及机械设备：灭火剂储存容器及系统组件包括单向阀、容器阀、选择阀、阀驱动装置和喷嘴等。这些系统组件均应有国家质量监督检测中心检测合格。材料：管材及连接件、型钢。主要机具：锯管机，套管机，台钻，手电钻，射钉枪，电焊机，空气压缩机，专用弯管机，步话机，管钳等。2.3劳动力配备根据工程工期要求，合理安排施工进度和劳动力计划，保工期、保质量、保安全。配备的施工员、安全员、资料员、电工、焊工等应持证上岗。2.4编写施工方案和技术交底，组织施工人员根据工程特点进行交底和培训，使操作者熟知消防技术、质量、安全的要求。2.5应按设计要求，在施工现场配备使用的规程规范、图册、工艺要求、质量记录、表安装准备管网安装设备及配件安装系统调试及功能验收格及各种有关文件。3、施工方案3.1、气体灭火系统施工方案3.1.1工艺流程3.1.2作业条件：3.1.2.1预留预埋应配合结构施工进行。3.1.2.2管网安装所需基准线应测定并标明。吊顶内管道应在封吊顶前完成。3.1.2.3设备安装应在设备间完成粗装修后进行。3.1.3安装准备：3.1.3.1熟悉图纸并对照现场复核管路走向，发现问题及时与设计研究解决。检查预留预埋是否正确；临时剔凿应与设计，土建协调好。3.1.3.2进场设备材料检验：设备材料规格：型号应满足设计要求，外观整洁，无缺损、变形及锈蚀，镀锌或涂漆均匀无脱落，接口螺纹和法兰密封面完好无损伤；充压药剂钢瓶压力表指针应指定范围内。选择阀、单向阀、高压软管、集流管逐个水压试验和气压严密性试验结果，应满足施工规范规定。3.1.4管网安装3.1.4.1气体灭火系统管材应根据设计要求或贮存压力选用，一般采用冷拔冷轧精密无缝钢管并内外镀锌。当公称直径小于或等于80mm时，宜采用螺纹连接：丝扣及法兰连接件应满足试验压力要求并内外镀锌。对镀锌层有腐蚀的环境可采用不锈钢或钢管等。3.1.4.2管道安装前应进行调直并清理内部杂物。采用法兰连接时，被焊接损坏的镀锌层要做好防腐处理。丝扣连接时，丝扣填料应采用聚乙烯四氟胶带。切割的管口应用锉刀打净毛刺。3.1.4.3气体灭火管道必须固定牢靠。公称直径大于或等于50mm的主干管道，垂直和水平方向至少应各安装一个防晃支架。当穿过建筑物楼层时，每层应设一个防晃支架。当水平管道改变方向时，应增设防晃支架。管道支吊架安装最大间距应符合下列规定：公称直径(mm）1520253240506580100150最大间距（m）1.51.82.12.42.73.43.53.74.35.23.1.4.4干管安装时，出瓶室的一段管应先安装好，找准尺寸后固定牢靠，管与管之间的距离应严格按照施工图纸确定，确保设备安装尺寸，然后再顺序安装其它管道。所有管道的安装尺寸应与设计图纸一致，严禁任意改变管道方向和长度。3.1.4.5吊顶型喷头支管安装前，应按照图纸在现场确定出喷头...
