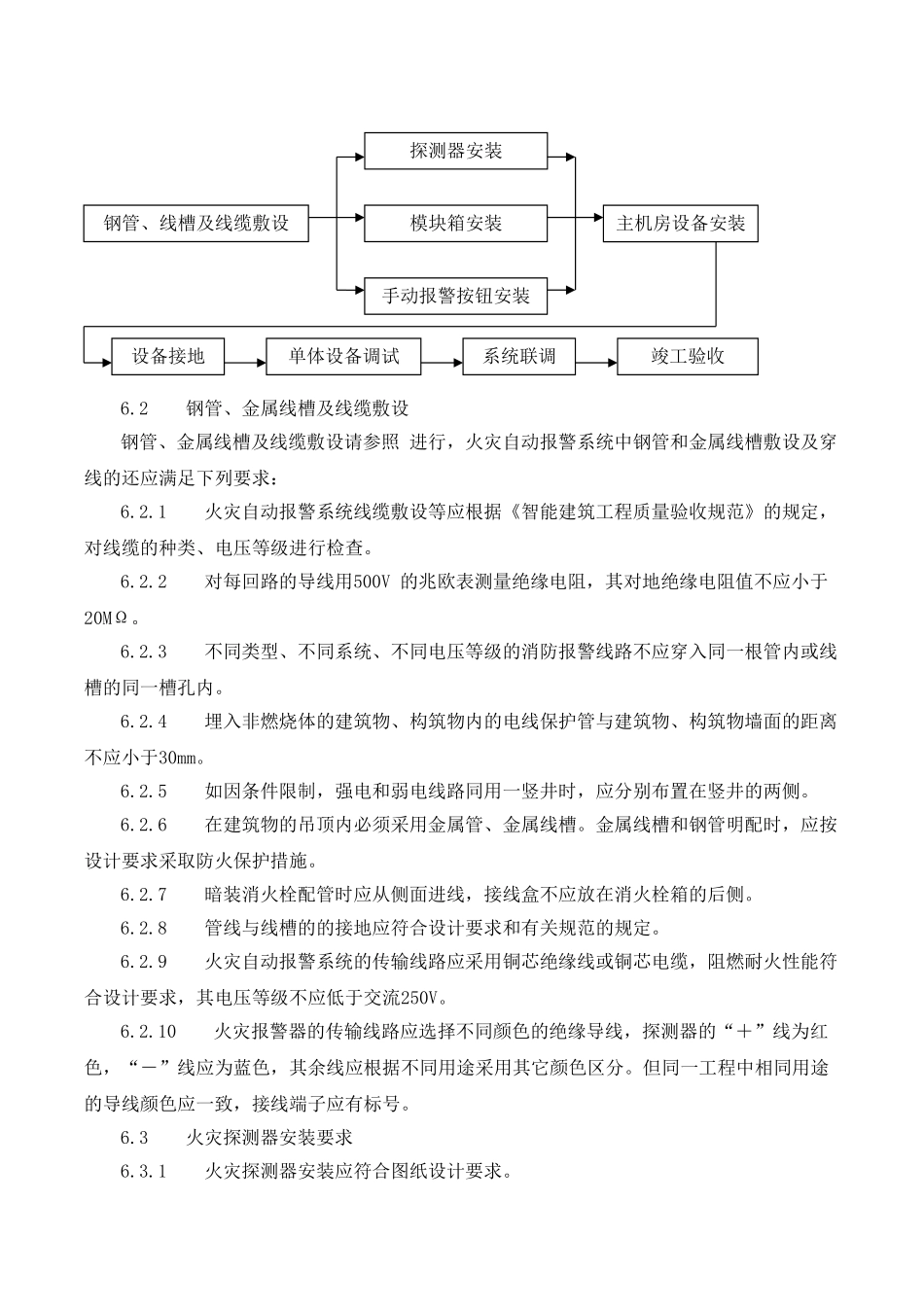

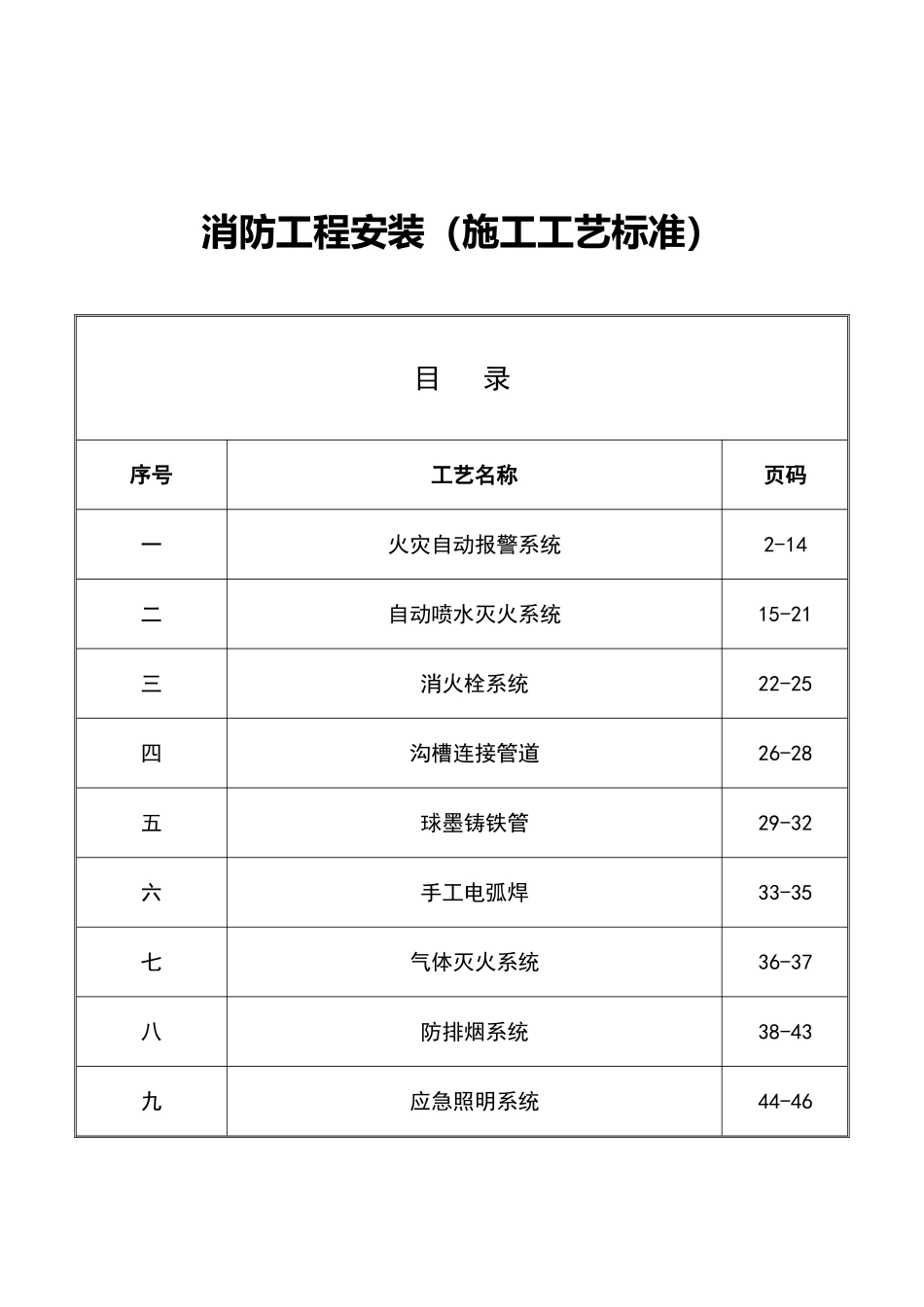

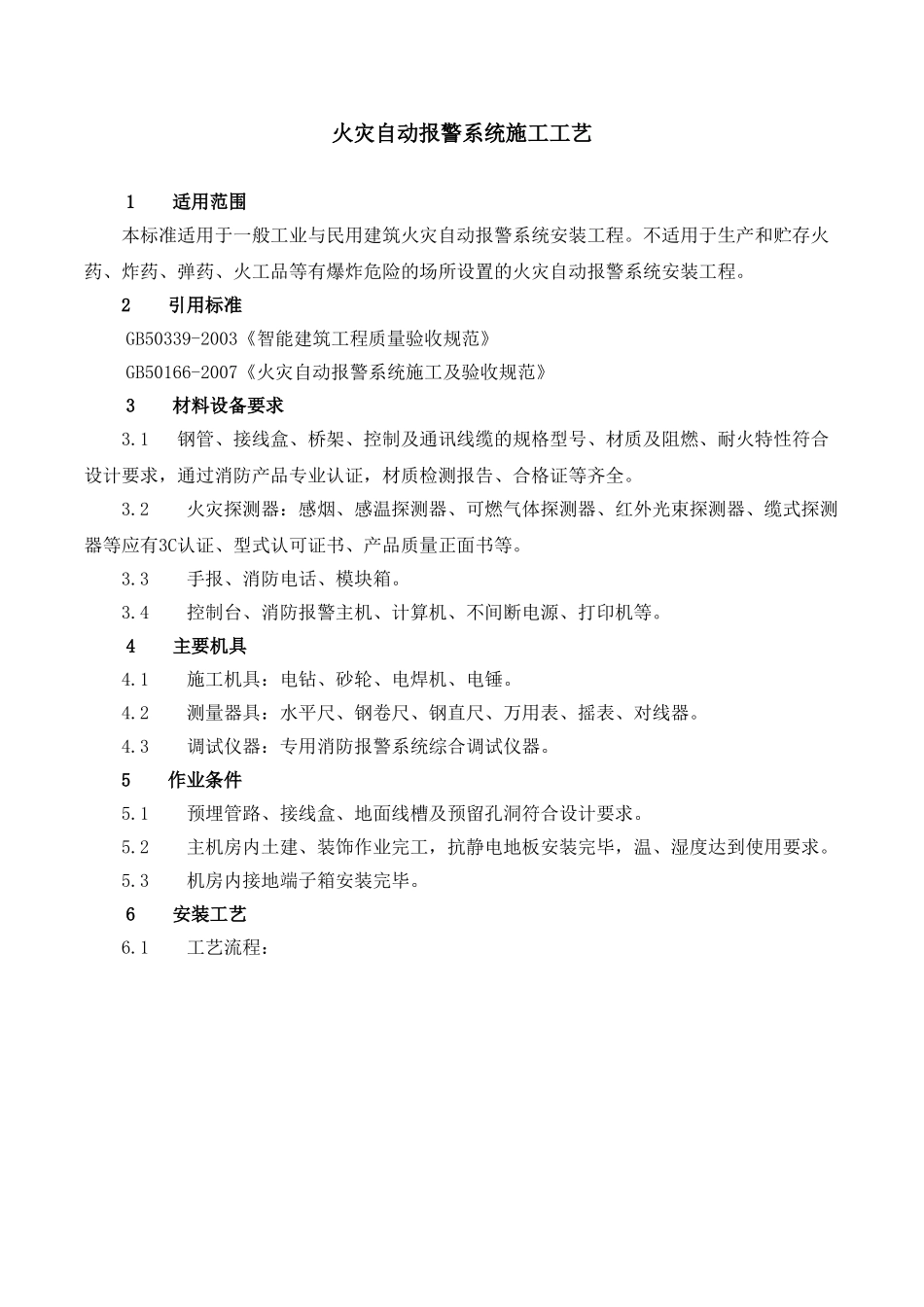

消防工程安装（施工工艺标准）目录序号工艺名称页码一火灾自动报警系统2-14二自动喷水灭火系统15-21三消火栓系统22-25四沟槽连接管道26-28五球墨铸铁管29-32六手工电弧焊33-35七气体灭火系统36-37八防排烟系统38-43九应急照明系统44-46火灾自动报警系统施工工艺1适用范围本标准适用于一般工业与民用建筑火灾自动报警系统安装工程。不适用于生产和贮存火药、炸药、弹药、火工品等有爆炸危险的场所设置的火灾自动报警系统安装工程。2引用标准GB50339-2003《智能建筑工程质量验收规范》GB50166-2007《火灾自动报警系统施工及验收规范》3材料设备要求3.1钢管、接线盒、桥架、控制及通讯线缆的规格型号、材质及阻燃、耐火特性符合设计要求，通过消防产品专业认证，材质检测报告、合格证等齐全。3.2火灾探测器：感烟、感温探测器、可燃气体探测器、红外光束探测器、缆式探测器等应有3C认证、型式认可证书、产品质量正面书等。3.3手报、消防电话、模块箱。3.4控制台、消防报警主机、计算机、不间断电源、打印机等。4主要机具4.1施工机具：电钻、砂轮、电焊机、电锤。4.2测量器具：水平尺、钢卷尺、钢直尺、万用表、摇表、对线器。4.3调试仪器：专用消防报警系统综合调试仪器。5作业条件5.1预埋管路、接线盒、地面线槽及预留孔洞符合设计要求。5.2主机房内土建、装饰作业完工，抗静电地板安装完毕，温、湿度达到使用要求。5.3机房内接地端子箱安装完毕。6安装工艺6.1工艺流程：6.2钢管、金属线槽及线缆敷设钢管、金属线槽及线缆敷设请参照进行，火灾自动报警系统中钢管和金属线槽敷设及穿线的还应满足下列要求：6.2.1火灾自动报警系统线缆敷设等应根据《智能建筑工程质量验收规范》的规定，对线缆的种类、电压等级进行检查。6.2.2对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。6.2.3不同类型、不同系统、不同电压等级的消防报警线路不应穿入同一根管内或线槽的同一槽孔内。6.2.4埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。6.2.5如因条件限制，强电和弱电线路同用一竖井时，应分别布置在竖井的两侧。6.2.6在建筑物的吊顶内必须采用金属管、金属线槽。金属线槽和钢管明配时，应按设计要求采取防火保护措施。6.2.7暗装消火栓配管时应从侧面进线，接线盒不应放在消火栓箱的后侧。6.2.8管线与线槽的的接地应符合设计要求和有关规范的规定。6.2.9火灾自动报警系统的传输线路应采用铜芯绝缘线或铜芯电缆，阻燃耐火性能符合设计要求，其电压等级不应低于交流250V。6.2.10火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“＋”线为红色，“－”线应为蓝色，其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致，接线端子应有标号。6.3火灾探测器安装要求6.3.1火灾探测器安装应符合图纸设计要求。探测器安装钢管、线槽及线缆敷设模块箱安装手动报警按钮安装主机房设备安装设备接地单体设备调试系统联调竣工验收6.3.2探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45°。6.3.3探测器的底座应固定可靠，在吊顶上安装方式如图6.3.4探测器的连接导线必须可靠压接或焊接，当采用焊接时不得使用带腐蚀性的助焊剂，外接导线应有0.15m的余量，入端处应有明显标志。6.3.5探测器确认灯应面向便于人员观察的主要入口方向。6.3.6探测器底座的穿线孔宜封堵，安装时应采取保护措施（如装上防护罩）。6.3.7在电梯井、升降机井设置探测器时其位置宜在井道上方的机房顶棚上。6.3.8探测器至墙壁、梁边的水平距离，不应小于0.5m探测器周围0.5m内，不应有遮挡物。6.3.9探测器至空调送风口边的水平距离不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5m。6.3.10在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m。探测器距端墙的距离不应大于探测器安装间距的一半。探测器在宽度小于3m的走廊布置6.3.11可燃气体探测器的安装位置和安装高度应依据所探测气体的性质而定：a当探测的可燃气体比空气重时，探测器安装在下部。可燃...
