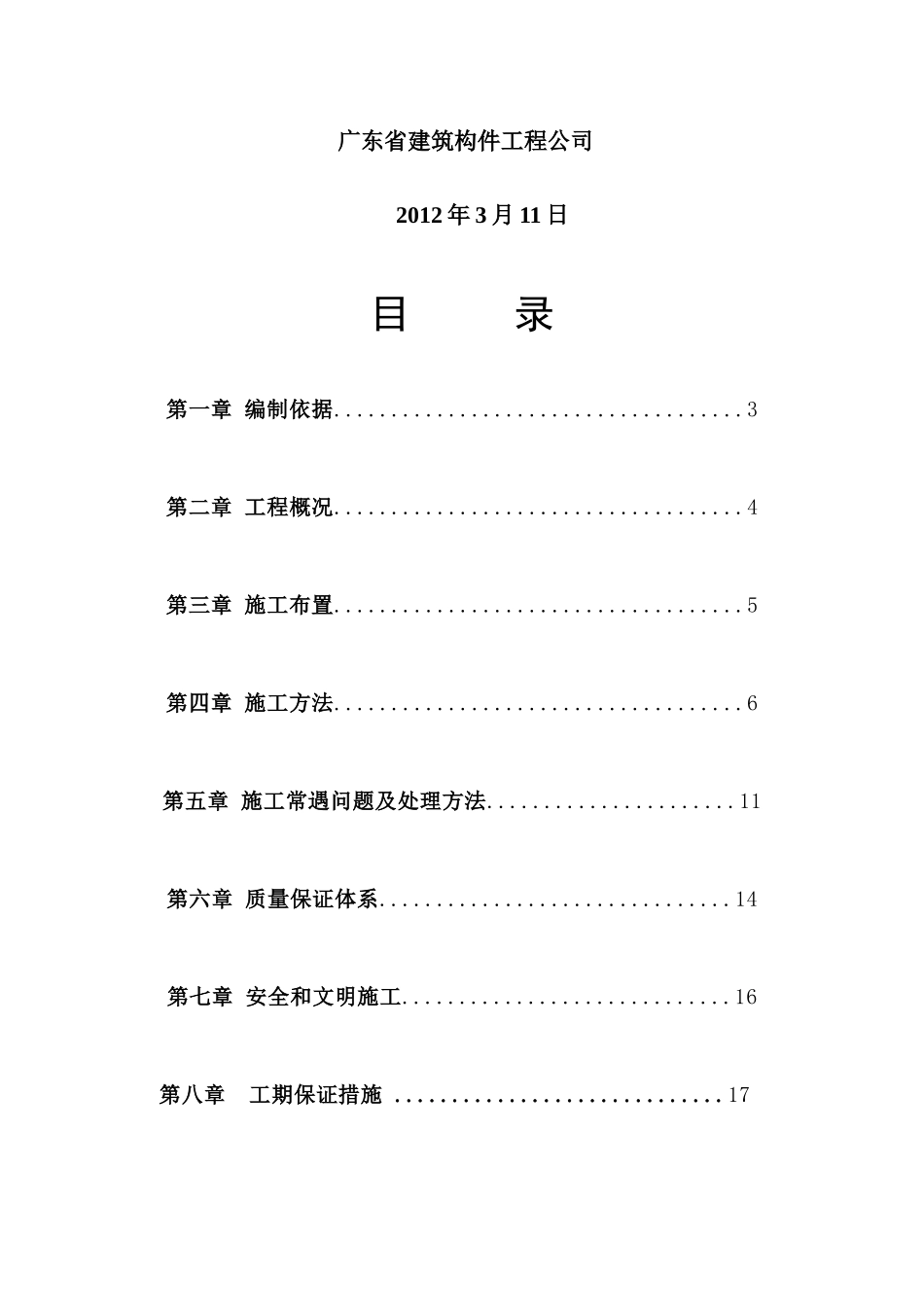

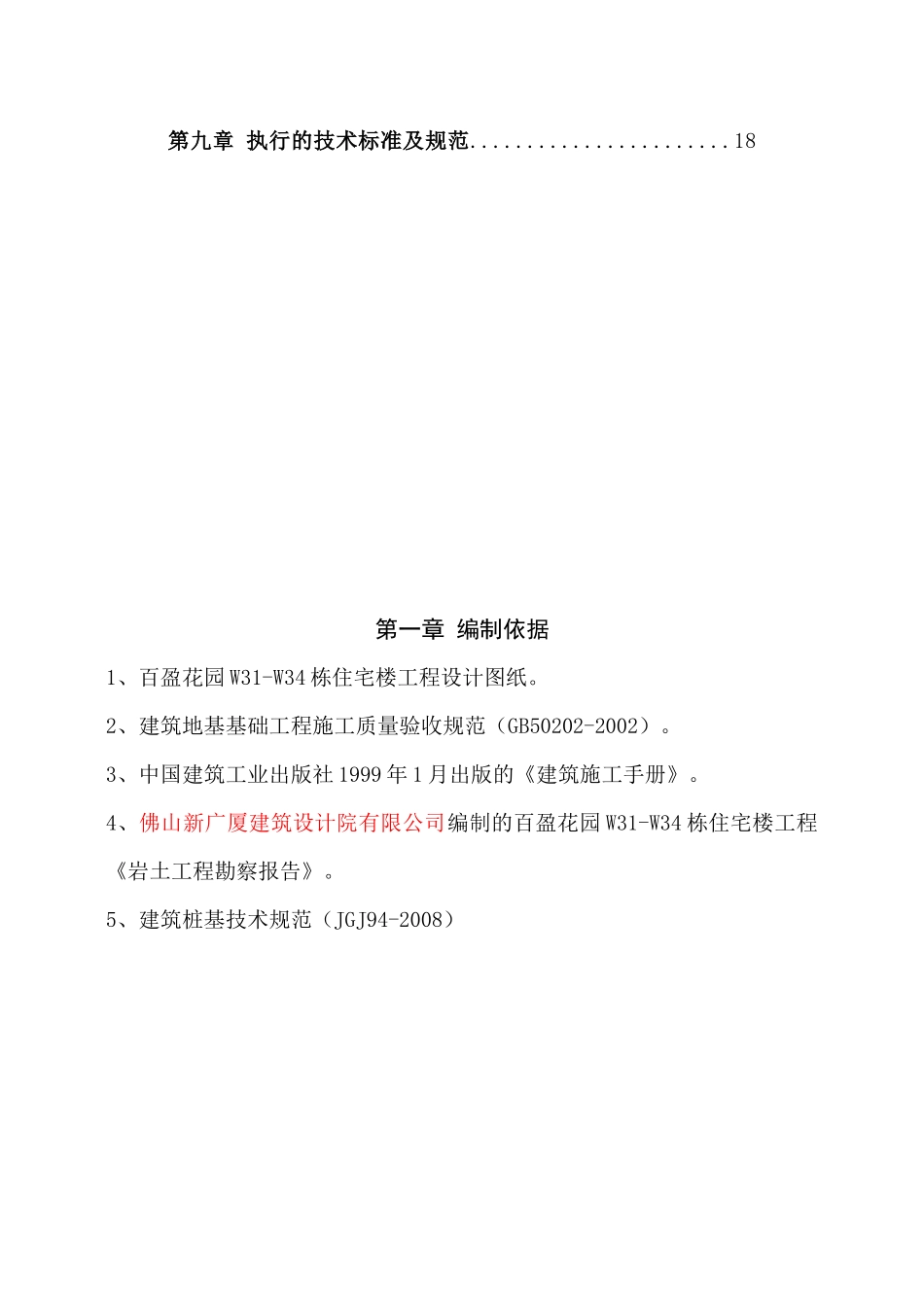

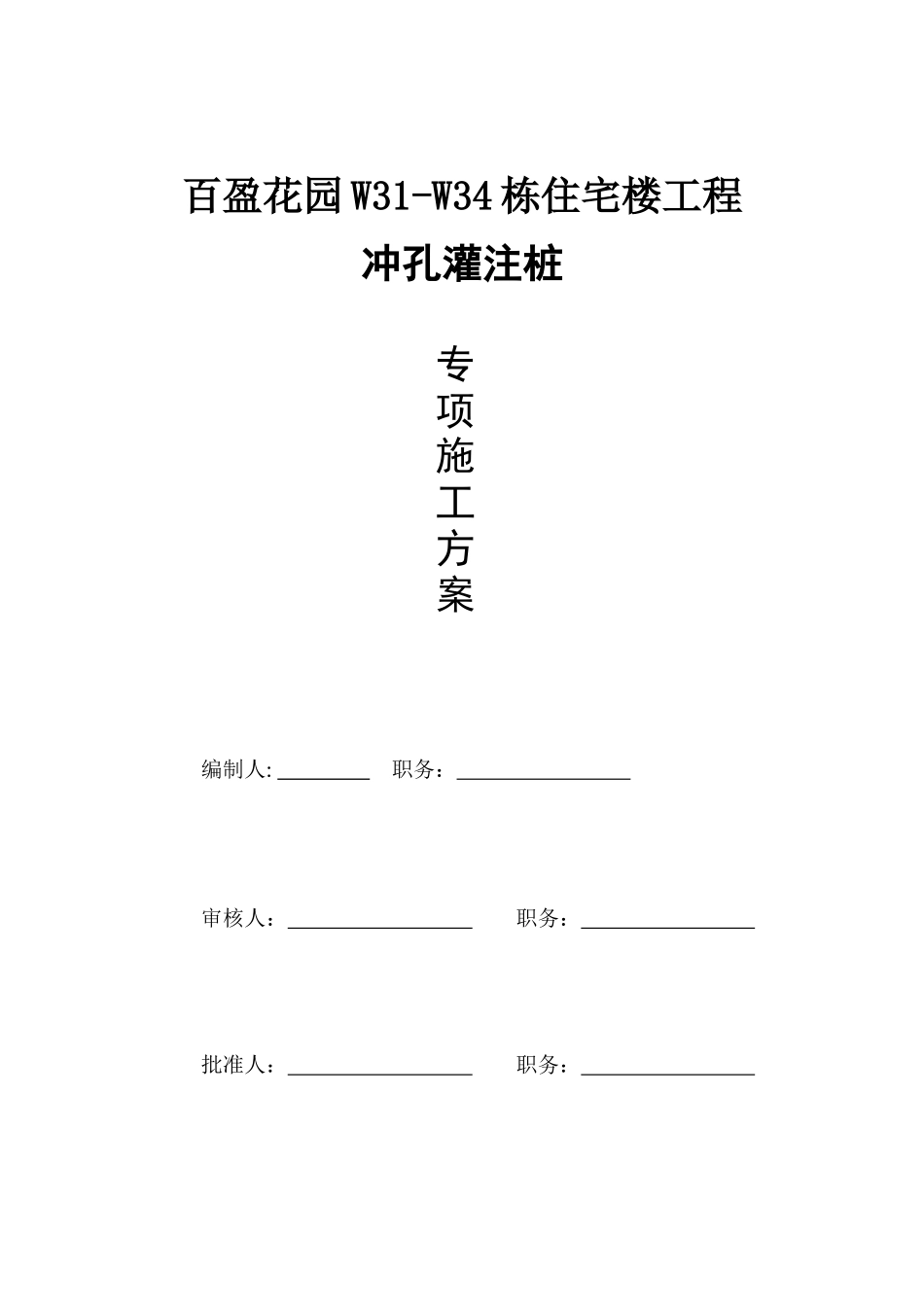

百盈花园W31-W34栋住宅楼工程冲孔灌注桩编制人:职务:审核人:职务:批准人:职务:专项施工方案广东省建筑构件工程公司2012年3月11日目录第一章编制依据....................................3第二章工程概况....................................4第三章施工布置....................................5第四章施工方法....................................6第五章施工常遇问题及处理方法......................11第六章质量保证体系...............................14第七章安全和文明施工.............................16第八章工期保证措施.............................17第九章执行的技术标准及规范.......................18第一章编制依据1、百盈花园W31-W34栋住宅楼工程设计图纸。2、建筑地基基础工程施工质量验收规范(GB50202-2002)。3、中国建筑工业出版社1999年1月出版的《建筑施工手册》。4、佛山新广厦建筑设计院有限公司编制的百盈花园W31-W34栋住宅楼工程《岩土工程勘察报告》。5、建筑桩基技术规范(JGJ94-2008)第二章工程概况百盈花园W31-W34栋住宅楼工程建设地点:广东省肇庆市广宁县城南坤大道北百盈花园内;结构型式:框架及剪力墙结构,总建筑面积35113.38平方米,本工程由广东百盈花园房地产开发有限公司投资建设,上海申联建筑设计有限公司设计,佛山新广厦建筑设计院有限公司勘测,广东健城建设监理有限公司监理,广东省建筑构件工程公司组织施工。基础设计为钻(冲)孔桩。本工程改为使用冲孔灌注桩,承载方式为摩擦端承桩,持力层按勘察报告资料建议选用中风化花岗岩(③-3层)或微风化花岗岩(③-4层),入岩深度不小于0.5m,桩端阻力特征值fa=4000kpa,桩径800mm及1000mm。其中800mm孔径桩总数为170根,1000mm孔径桩总数为78根,共计248根桩。钢筋为螺纹钢Φ16、Φ18,箍筋为线材Ø8、Ø10,混凝土为C35水下砼灌注。本工程桩身质量检验:采用小应变全测,承载力检测不少于3根,位置现场定。第三章施工布置1.施工平面布置1.1根据本工程的特点及桩基的数量,我项目部安排使用8台JK5型冲击桩机进行施工,施工(1-1~4-16)~(4-A~4-G)轴桩基;总体施工顺序为由东向西推进,以确保业主的工期要求。1.2本工程桩基较集中,现场用电、用水、排污按就近原则进行安排。2.施工进度计划及劳动力安排2.1根据地质报告,本工程冲孔灌注桩平均长度在25-35m左右,3月11日开工,计划每24小时成孔3~6个,总工期为45日历天。2.2每台桩机配置四班人员,每班3人,早上7点至晚上10点半为作业时间,确保工期。本工程采用商品砼,混凝土强度等级C35,用砼搅拌运输车运至现场,导管水下砼灌注。第四章施工方法一、施工准备1、熟悉和掌握有关的图纸设计和施工规范要求及图纸会审记录、设计变更通知单、岩土工程勘察报告等资料。2、根据桩位设计图建筑坐标、高程控制点标高进行轴位放线,定出桩位并固实。随后检查,复核各桩位轴线设计参数,并经甲方、监理等有关各单位验收合格。3、材料、人员、机械设备、各种工具应提前进场准备好,临水、临电设施架设或铺设完成。4、做好施工现场的排水系统,浆池、浆沟开挖工作。施工污水须经沉淀池处理后,才可排入市政管道。同时,做好施工现场的安全、文明施工工作。二、施工程序1、施工工艺流程2.施工机具选择根据本工程特点,选用8台JK5型冲击桩机进行施工。3.施工方法3.1护筒埋设3.1.1冲孔前,孔口埋设钢板护筒,用以固定桩位,防止孔口坍塌,护筒埋设深度宜为1.5~1.8m,高出自然地面300mm,护筒与孔壁间的缝隙用粘土填实,防止漏水,护筒内径比钻头直径大200mm。3.1.2护筒中心与桩位中心偏差≤20mm,护筒安放垂直。3.2冲孔方法3.2.1护筒埋设好后,桩机就位,使冲击锤中心对准护筒中心,要求偏差不大于±20mm。开始应低锤密击,锤高0.4~0.6,并及时加片石,砂砾和粘土泥浆护壁,使孔壁挤压密实,直至孔深达护筒底以下4~5m后,才可加快速度,将锤提高至2~3.5m以上转入正常冲击。冲孔时应及时将孔内残渣排出,每冲击1~2m,应排渣一次,并定时补浆,直至设计深度。每冲击1~2m检查一次成孔的垂直度,如发生斜孔、塌孔或护筒周...
