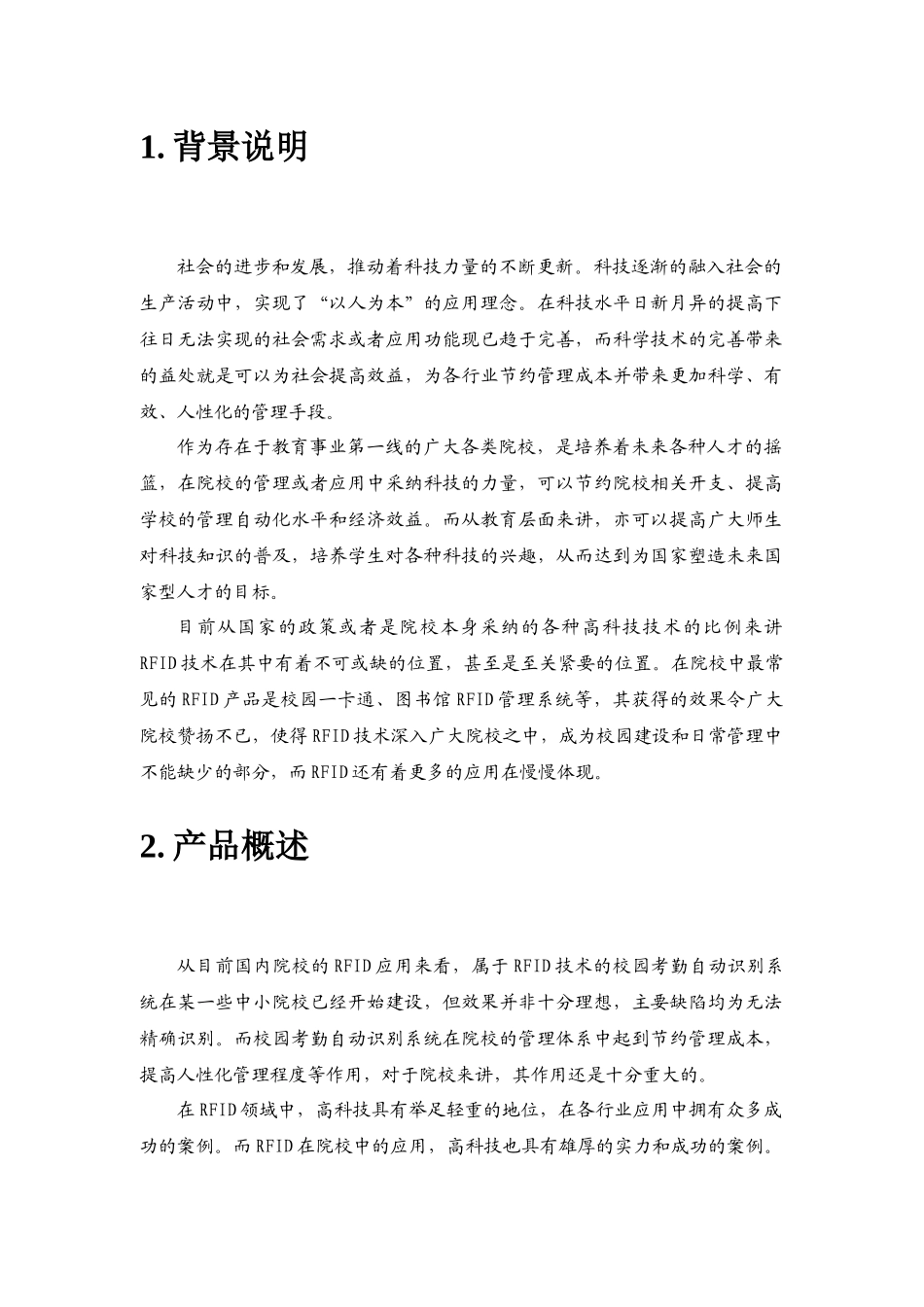

校园考勤自动识别系统1.背景说明社会的进步和发展,推动着科技力量的不断更新。科技逐渐的融入社会的生产活动中,实现了“以人为本”的应用理念。在科技水平日新月异的提高下往日无法实现的社会需求或者应用功能现已趋于完善,而科学技术的完善带来的益处就是可以为社会提高效益,为各行业节约管理成本并带来更加科学、有效、人性化的管理手段。作为存在于教育事业第一线的广大各类院校,是培养着未来各种人才的摇篮,在院校的管理或者应用中采纳科技的力量,可以节约院校相关开支、提高学校的管理自动化水平和经济效益。而从教育层面来讲,亦可以提高广大师生对科技知识的普及,培养学生对各种科技的兴趣,从而达到为国家塑造未来国家型人才的目标。目前从国家的政策或者是院校本身采纳的各种高科技技术的比例来讲RFID技术在其中有着不可或缺的位置,甚至是至关紧要的位置。在院校中最常见的RFID产品是校园一卡通、图书馆RFID管理系统等,其获得的效果令广大院校赞扬不已,使得RFID技术深入广大院校之中,成为校园建设和日常管理中不能缺少的部分,而RFID还有着更多的应用在慢慢体现。2.产品概述从目前国内院校的RFID应用来看,属于RFID技术的校园考勤自动识别系统在某一些中小院校已经开始建设,但效果并非十分理想,主要缺陷均为无法精确识别。而校园考勤自动识别系统在院校的管理体系中起到节约管理成本,提高人性化管理程度等作用,对于院校来讲,其作用还是十分重大的。在RFID领域中,高科技具有举足轻重的地位,在各行业应用中拥有众多成功的案例。而RFID在院校中的应用,高科技也具有雄厚的实力和成功的案例。对于适合应用在校园考勤自动识别系统中的产品,高科技在提高识别距离和确定方向性的基础上,解决了精准识别的难题,让自动识别在院校的应用变得更加的成熟和有价值。校园考勤自动识别系统是通过远距离、非接触采集射频卡的信息,实现人员在快速移动状态下的自动识别,从而实现目标的自动化管理。作为一款教师的自动识别考勤系统的产品,我们在解决技术难题的同时考虑提高产品的附加值,并让产品的外形更加的美观。3.产品特性2.4G有源RFID校园考勤自动识别系统是针对院校设计出来的高性能、高可靠性的RFID识别系统,具有读写迅速、识别距离远、优秀防冲撞能力等特点。2.4G有源RFID校园考勤自动识别系统包括:2.4GRFID读写器、2.4GRFID有源电子标签、防冲撞算法。3.1.电子标签2.4G有源电子标签是具有国内领先技术水平的产品,标签尺寸为18mm×16mm×4.2mm,具有一定的防水功能,工作时间较长。电子标签示意图(1)电子标签示意图(2)电子标签示意图(3)技术参数及主要功能工作频率:2.4GHz-2.5GHz;工作方式:主动式或被动式;发射功率:小于1mW;读取方式:只读性、可读写性;读取距离:0-30;防水性:具有防水性;工作年限:2年;静态工作电流:<10uA;最大工作电流:<15mA;工作电压:3V;查询时间:0.25-0.375s;0.5-0.75s;1.0-1.5s;2-3s;冲撞能力:具有很强的防冲撞能力,能够同时读取卡的数量>200张;具有电量指示功能;具有呼叫功能;尺寸:18mm×16mm×4.2mm;3.2.读写器2.4G定向有源RFID读写器内部集成定向形天线,是针对读写距离远,识别准确率高,防冲突能力强等应用场合而设计的。JRF253A正面JRF253A背面JRF253A侧面3.2.1.标准参数外形尺寸:320mm×200mm×100mm;重量:2.5kg;3个指示灯:(电源,工作正常,读到标签指示);接口定义芯线说明(电源,与RS232):序号线的颜色信号名称备注1棕色地所有信号、电源地2黄色电源接7.5-12V3蓝色RS232发送注意:RS232信号地与电源地共用。4绿色RS232接收芯线说明:序号线的颜色信号名称备注1棕色电源地2黄色外部触发3蓝色韦根-数据0(DATA0)4绿色韦根-数据1(DATA1)5红色RS485A(+)6灰色RS485B(-)3.2.2.技术参数工作频率:2.4GHz-2.5GHz;工作方式:主动式与被动结合;结构:外罩为耐高温、耐低温材料,主结构采用铝合金;配有安装支架,能够上下、左右调节安装方向;天线参数1:增益:16dBi;水平面波瓣宽度:30°;垂直面波瓣宽度:25°;前后比...
