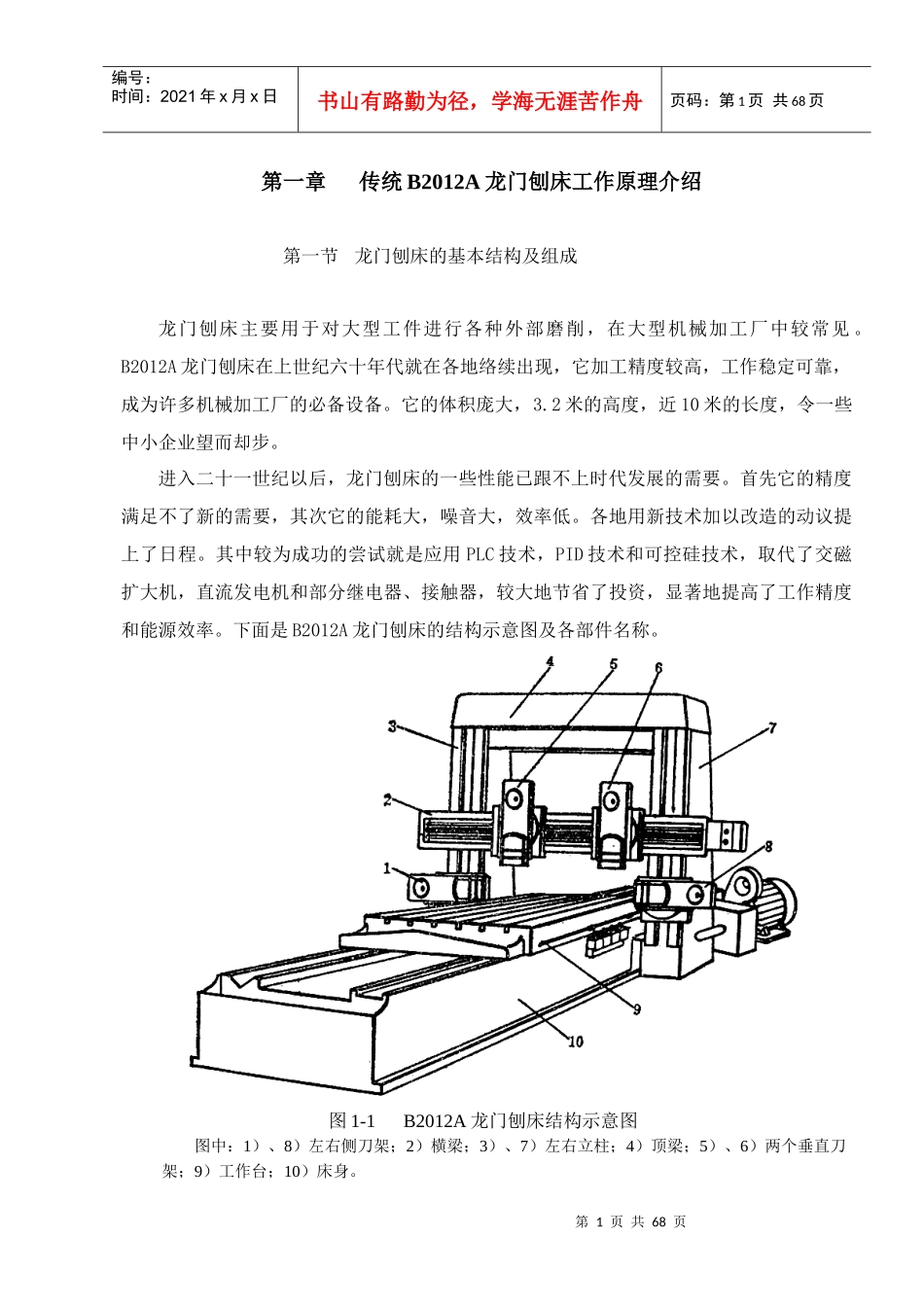

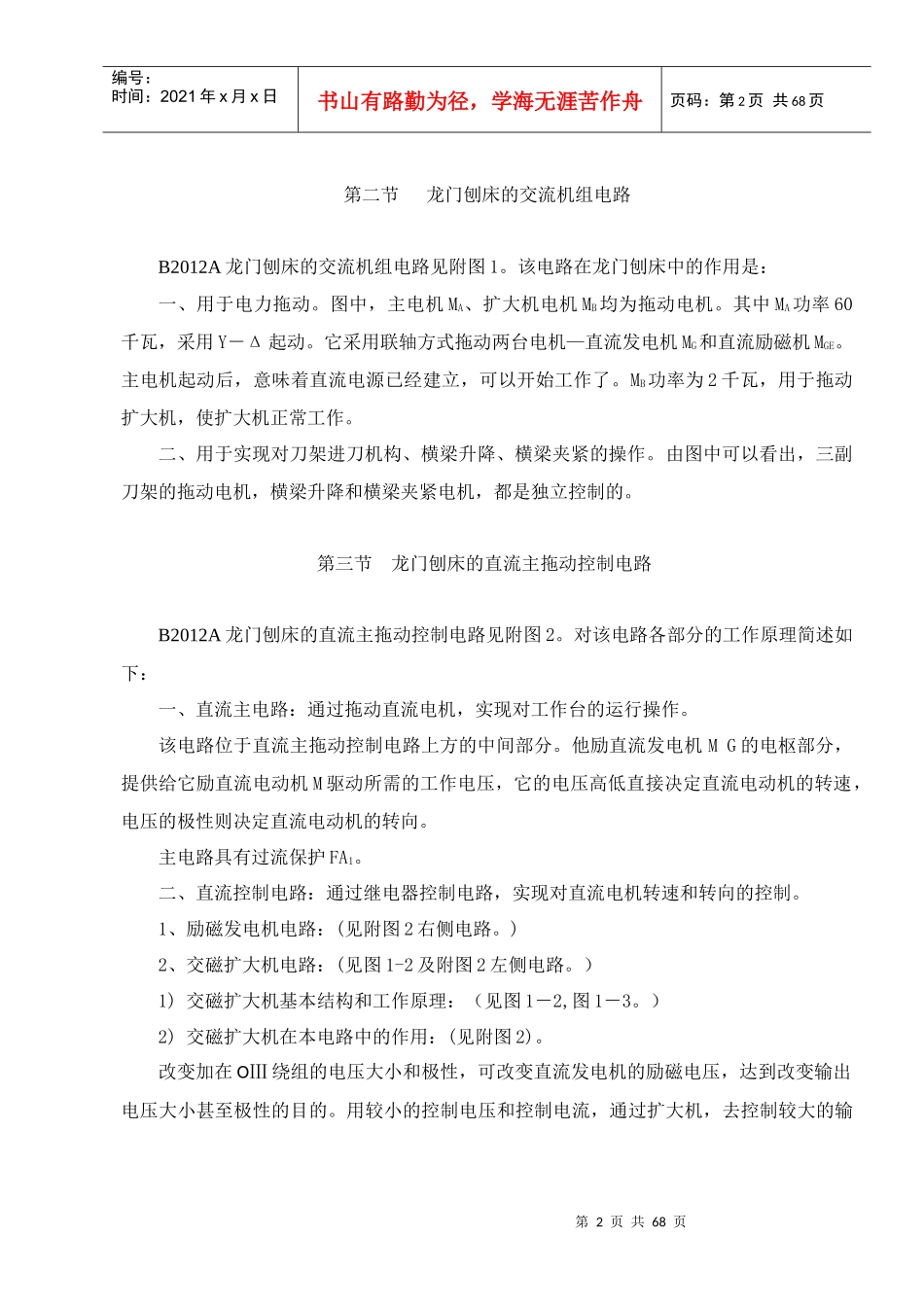

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页第一章传统B2012A龙门刨床工作原理介绍第一节龙门刨床的基本结构及组成龙门刨床主要用于对大型工件进行各种外部磨削，在大型机械加工厂中较常见。B2012A龙门刨床在上世纪六十年代就在各地络续出现，它加工精度较高，工作稳定可靠，成为许多机械加工厂的必备设备。它的体积庞大，3.2米的高度，近10米的长度，令一些中小企业望而却步。进入二十一世纪以后，龙门刨床的一些性能已跟不上时代发展的需要。首先它的精度满足不了新的需要，其次它的能耗大，噪音大，效率低。各地用新技术加以改造的动议提上了日程。其中较为成功的尝试就是应用PLC技术，PID技术和可控硅技术，取代了交磁扩大机，直流发电机和部分继电器、接触器，较大地节省了投资，显著地提高了工作精度和能源效率。下面是B2012A龙门刨床的结构示意图及各部件名称。图1-1B2012A龙门刨床结构示意图图中：1）、8）左右侧刀架；2）横梁；3）、7）左右立柱；4）顶梁；5）、6）两个垂直刀架；9）工作台；10）床身。第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页第二节龙门刨床的交流机组电路B2012A龙门刨床的交流机组电路见附图1。该电路在龙门刨床中的作用是：一、用于电力拖动。图中，主电机MA、扩大机电机MB均为拖动电机。其中MA功率60千瓦，采用Y－Δ起动。它采用联轴方式拖动两台电机—直流发电机MG和直流励磁机MGE。主电机起动后，意味着直流电源已经建立，可以开始工作了。MB功率为2千瓦，用于拖动扩大机，使扩大机正常工作。二、用于实现对刀架进刀机构、横梁升降、横梁夹紧的操作。由图中可以看出，三副刀架的拖动电机，横梁升降和横梁夹紧电机，都是独立控制的。第三节龙门刨床的直流主拖动控制电路B2012A龙门刨床的直流主拖动控制电路见附图2。对该电路各部分的工作原理简述如下：一、直流主电路：通过拖动直流电机，实现对工作台的运行操作。该电路位于直流主拖动控制电路上方的中间部分。他励直流发电机MG的电枢部分，提供给它励直流电动机M驱动所需的工作电压，它的电压高低直接决定直流电动机的转速，电压的极性则决定直流电动机的转向。主电路具有过流保护FA1。二、直流控制电路：通过继电器控制电路，实现对直流电机转速和转向的控制。1、励磁发电机电路：(见附图2右侧电路。)2、交磁扩大机电路：(见图1-2及附图2左侧电路。）1)交磁扩大机基本结构和工作原理：（见图1－2,图1－3。）2)交磁扩大机在本电路中的作用：(见附图2)。改变加在OⅢ绕组的电压大小和极性，可改变直流发电机的励磁电压，达到改变输出电压大小甚至极性的目的。用较小的控制电压和控制电流，通过扩大机，去控制较大的输第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页出电压，相当于电子电路中三极管的功率放大作用；又由于它利用了电机定子中的交轴磁场，故命名为“交磁扩大机”。3、给定电压电路：直流电动机在不同工作状态下给定电压电路各部分的电流通路如下：图1－2交磁扩大机工作原理图第4页共68页第3页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页图1－3电机扩大机定子上各绕组的分布图1－4工作台自动循环工作时的速度图1)正转：正向给定电压取自221－210之间，通过(223－225－220－200)接到控制绕组OⅢ1端，从OⅢ2端出来，经(270－250－230－210)形成回路。因此给定电压U221－210是正值，中间穿了电压负反馈Uf200-H，加在控制绕组上的控制电压UC＝U221－210－Uf200-H。2)反转：反向给定电压取自222－210之间，而U222－210是负值，于是Uf200-H也是负值，这样加在OⅢ绕组上的就是负电压，即UC＝U222－210－Uf200-H是负值。电流回路学员可以自己分析。第5页共68页第4页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共68页3)转速的控制：通过调节R－Q、R－H两个大磁盘上的旋臂来实现。工作台自动循环工作时各段行程的速度见图1－4。4)停车：按SB10A按钮，由于KJI，KQ（或KH...
