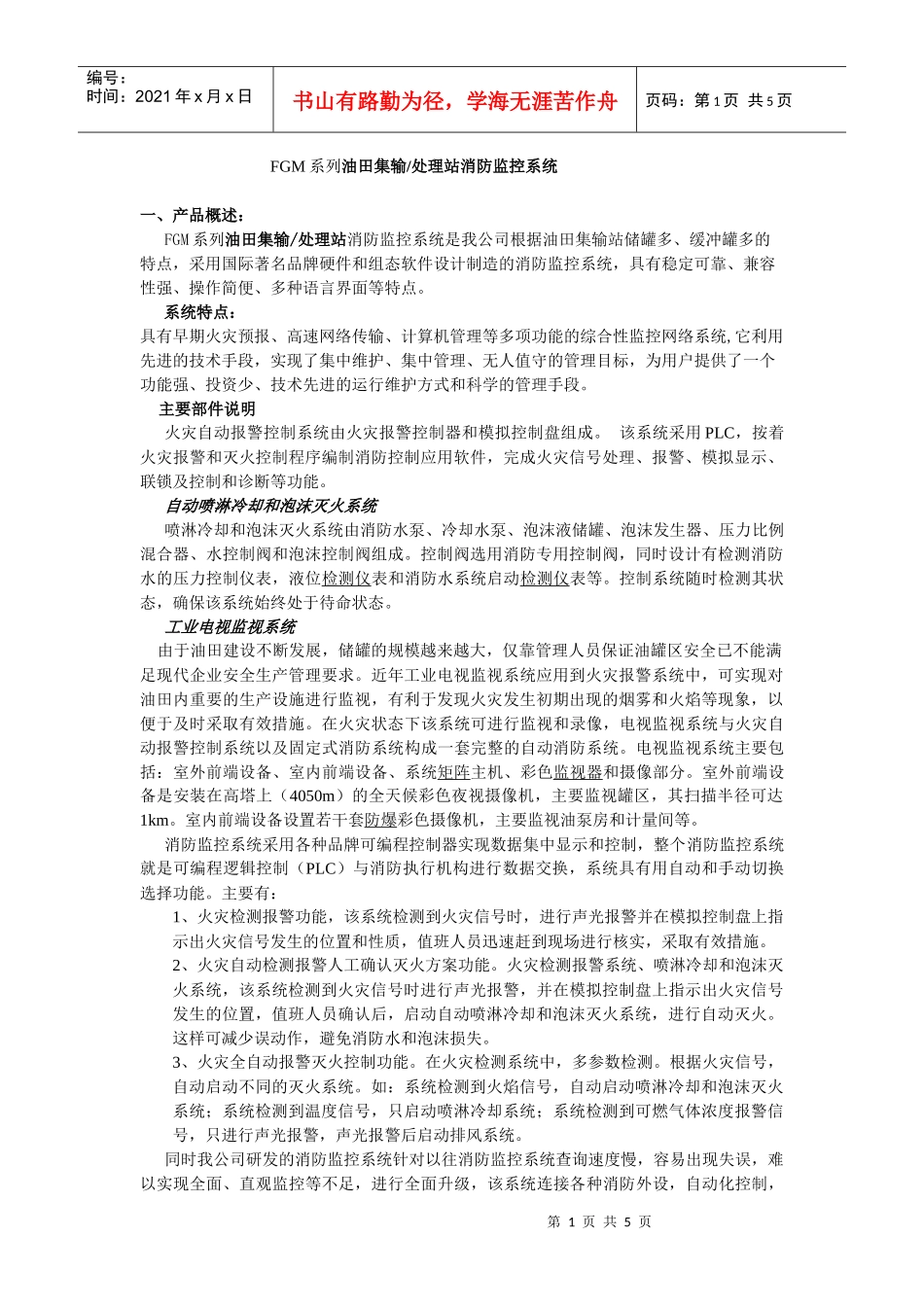

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页FGM系列油田集输/处理站消防监控系统一、产品概述：FGM系列油田集输/处理站消防监控系统是我公司根据油田集输站储罐多、缓冲罐多的特点，采用国际著名品牌硬件和组态软件设计制造的消防监控系统，具有稳定可靠、兼容性强、操作简便、多种语言界面等特点。系统特点：具有早期火灾预报、高速网络传输、计算机管理等多项功能的综合性监控网络系统,它利用先进的技术手段，实现了集中维护、集中管理、无人值守的管理目标，为用户提供了一个功能强、投资少、技术先进的运行维护方式和科学的管理手段。主要部件说明火灾自动报警控制系统由火灾报警控制器和模拟控制盘组成。该系统采用PLC，按着火灾报警和灭火控制程序编制消防控制应用软件，完成火灾信号处理、报警、模拟显示、联锁及控制和诊断等功能。自动喷淋冷却和泡沫灭火系统喷淋冷却和泡沫灭火系统由消防水泵、冷却水泵、泡沫液储罐、泡沫发生器、压力比例混合器、水控制阀和泡沫控制阀组成。控制阀选用消防专用控制阀，同时设计有检测消防水的压力控制仪表，液位检测仪表和消防水系统启动检测仪表等。控制系统随时检测其状态，确保该系统始终处于待命状态。工业电视监视系统由于油田建设不断发展，储罐的规模越来越大，仅靠管理人员保证油罐区安全已不能满足现代企业安全生产管理要求。近年工业电视监视系统应用到火灾报警系统中，可实现对油田内重要的生产设施进行监视，有利于发现火灾发生初期出现的烟雾和火焰等现象，以便于及时采取有效措施。在火灾状态下该系统可进行监视和录像，电视监视系统与火灾自动报警控制系统以及固定式消防系统构成一套完整的自动消防系统。电视监视系统主要包括：室外前端设备、室内前端设备、系统矩阵主机、彩色监视器和摄像部分。室外前端设备是安装在高塔上（4050m）的全天候彩色夜视摄像机，主要监视罐区，其扫描半径可达1km。室内前端设备设置若干套防爆彩色摄像机，主要监视油泵房和计量间等。消防监控系统采用各种品牌可编程控制器实现数据集中显示和控制，整个消防监控系统就是可编程逻辑控制（PLC）与消防执行机构进行数据交换，系统具有用自动和手动切换选择功能。主要有：1、火灾检测报警功能，该系统检测到火灾信号时，进行声光报警并在模拟控制盘上指示出火灾信号发生的位置和性质，值班人员迅速赶到现场进行核实，采取有效措施。2、火灾自动检测报警人工确认灭火方案功能。火灾检测报警系统、喷淋冷却和泡沫灭火系统，该系统检测到火灾信号时进行声光报警，并在模拟控制盘上指示出火灾信号发生的位置，值班人员确认后，启动自动喷淋冷却和泡沫灭火系统，进行自动灭火。这样可减少误动作，避免消防水和泡沫损失。3、火灾全自动报警灭火控制功能。在火灾检测系统中，多参数检测。根据火灾信号，自动启动不同的灭火系统。如：系统检测到火焰信号，自动启动喷淋冷却和泡沫灭火系统；系统检测到温度信号，只启动喷淋冷却系统；系统检测到可燃气体浓度报警信号，只进行声光报警，声光报警后启动排风系统。同时我公司研发的消防监控系统针对以往消防监控系统查询速度慢，容易出现失误，难以实现全面、直观监控等不足，进行全面升级，该系统连接各种消防外设，自动化控制，第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页图形显示，功能更强大，还可远程监控，同时系统可连接至中控室，集中监控；并对所采集的数据进行分析和记录，也可以进行自由报表输出。系统组成：第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页二、执行标准：系统的核心满足SIL3认证三、产品组成及主要技术参数：1、PLC控制系统由下位的PLC可编程控制器及上位的工业控制计算机等组成PLC控制器主要功能☆兼容多种消防报警主机(如海湾、特灵、威士达,、上海松江、日探智能型等)；☆非智能消防报警主机(如日探常规型、特灵常规型等),可加装采集设备达到监控报警；☆具有强大的人机对话能力☆系统能定期对自身进行自诊断并形成报告，且具有抗...
