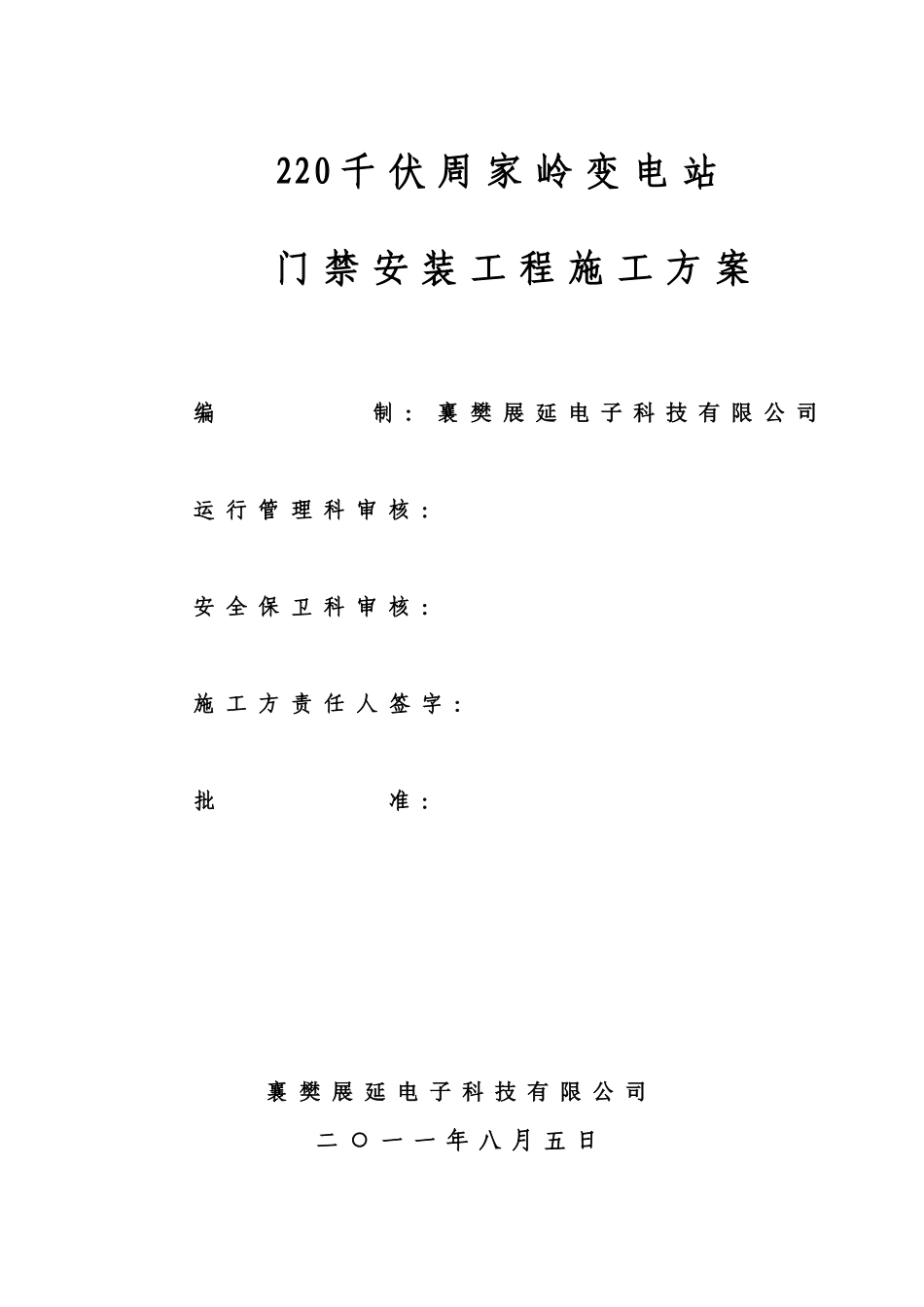

220千伏周家岭变电站门禁安装工程施工方案编制：襄樊展延电子科技有限公司运行管理科审核：安全保卫科审核：施工方责任人签字：批准：襄樊展延电子科技有限公司二○一一年八月五日第1页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共77页第2页共77页第1页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共77页第3页共77页第2页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共77页220千伏周家岭变电站门禁安装工程施工方案一、编制依据、说明根据有关标准及图纸，我们编制了本施工方案，作为220千伏周家岭变电站环境综合改造工程施工的初步方案。1、编制依据(1)现行工程建设施工标准、规程、规范和验评标准(2)《电力建设安全施工管理规定》(3)荆州供电公司变电中心220KV周家岭变电站环境综合改造计划及施工图纸。2、编制说明(1)本施工方案是依据上述资料和我们建设同类型变电站的经验编制的，如有与本工程实际情况不一致的地方，我们将随时对施工方案进行修改和补充，以达到切实指导施工的目的。(2)本施工方案作为220千伏周家岭变电站场境综合改造工程施工方案，与我们编制的其它相关文件一起组成完整的施工方案。第4页共77页第3页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共77页二、工程概况与工程量1、工程概况220kV周家岭变环境整治工程是由全站围墙、道路及部分下水、主控综合楼及高压室、设备区电缆沟（不含通讯沟）、巡视道及设备基础、全站绿化等六个项目组成。（1）围墙改造工程包括：站内围墙改为塑料分格清水墙，临街围墙加高至2.3米后，墙面喷涂石头漆；新建生活楼部分围墙等项目。详细见围墙改造工程施工方案。（2）道路改造工程包括：拆除全部道路缘石；新建全站道路；原道路雨水井改为道路两侧草坪。详细见道路改造工程及雨水井改造工程施工方案。（3）主控综合楼及高压室改造工程包括：主控综合楼及10kV高压室外墙贴瓷砖；主控综合楼钢屋顶拆除，墙面、地面、天棚、强弱电改造；门窗更换及给排水施工等项目。详细见主控综合楼及高压室改造工程施工方案。第5页共77页第4页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共77页（4）电缆沟改造工程包括：全站电缆沟压顶、盖板更换、电缆整理、托架刷防腐漆、砖砌防火墙改为防火包等项目。详细见电缆沟改造工程工程施工方案。（5）场地及设备基础改造工程包括：场地巡视道及操作坪台改造；设备基础贴花岗岩；主变压器油池线石更换及更换油池内标卵石；拆除所有消防箱，新建消防小室1间，220KV及110KV设备区引下线改双接地等项目。详细见场地及设备基础改造工程施工方案。（6）生活区及生产区绿化改造等项目。详细见电缆沟改造工程工程施工方案。（7）高压室天沟及全站设备、钢结构、水泥杆防腐刷漆。三、工程目标1、技术质量目标:技术质量符合有关施工标准、规程、规范和图纸标准的要求,工程合格率100％。2、安全目标:第6页共77页第5页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共77页(1)不发生人身轻伤及以上事故；(2)不发生一类障碍及以上的责任性设备及电网事故；(3)不发生火灾事故；(4)不发生同等级交通事故；(5)不发生机器具损害事故(6)控制未遂及异常3工期目标:90日历天数。四、工程组织措施1工程管理机构项目管理：荆州供电公司生技部技术质量管理:变电中心运管科安全监督管理:变电中心安保科施工总承包单位:湖北荆力工程总承包有限责任公司现场施工单位:湖北荆力工程总承包有限责任公司变电分公司2施工现场组织机构项目经理：夏斌现场施工技术员：邹祖武第7页共77页第6页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共77页现场施工工作负责人：夏斌邹祖武管宏清邵平王忠良白翔万里程安全员：桑跃飞夏斌邹祖武技术质量及资料员：严晶晶曹久斌材料员：方扬五、工期、进度计划：（附后）六、施工总平面布置220KV设备区110KV设备区主变区主控制楼10KV设备区第8页共77页第7页共77页编号：时间：2021...
