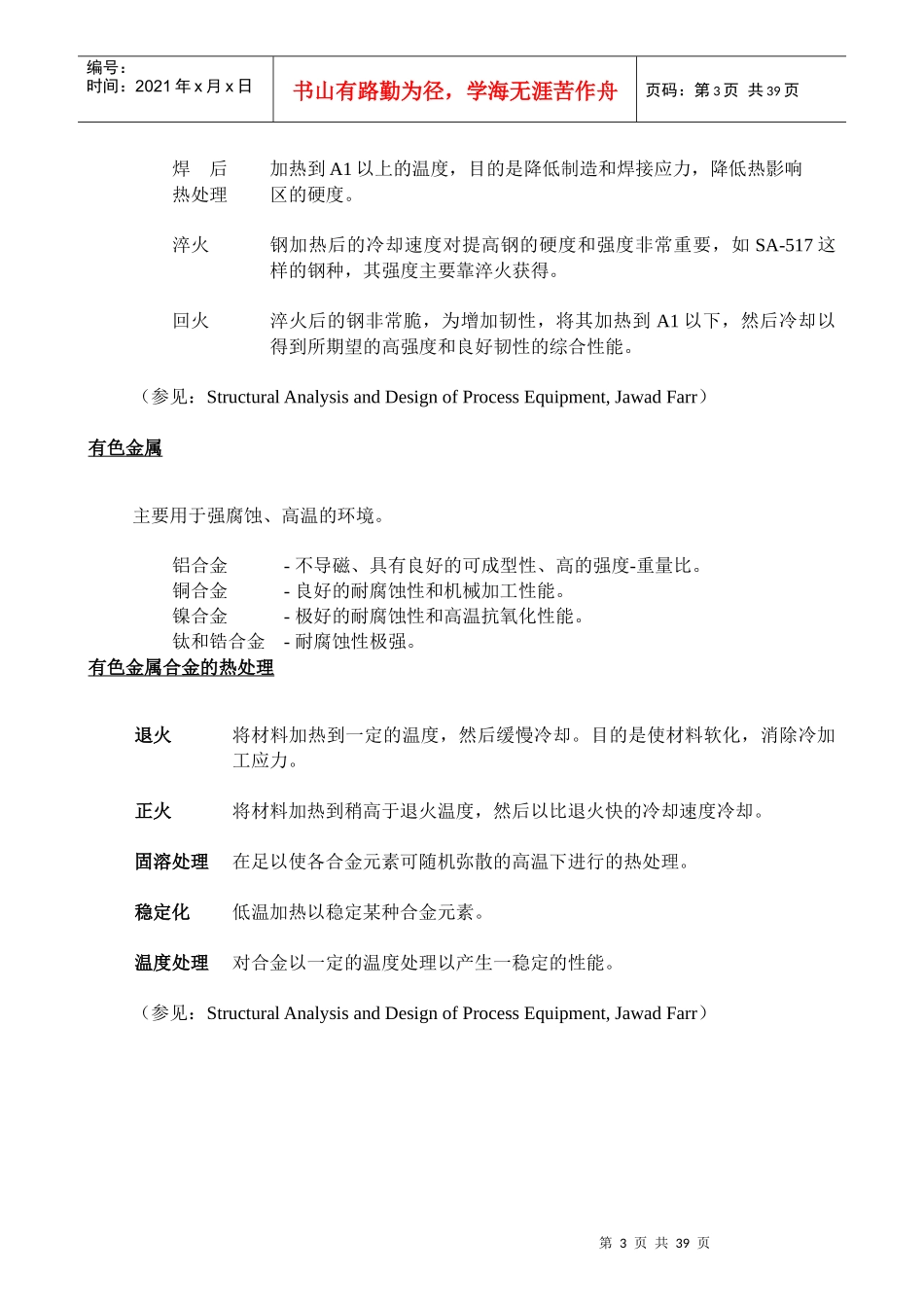

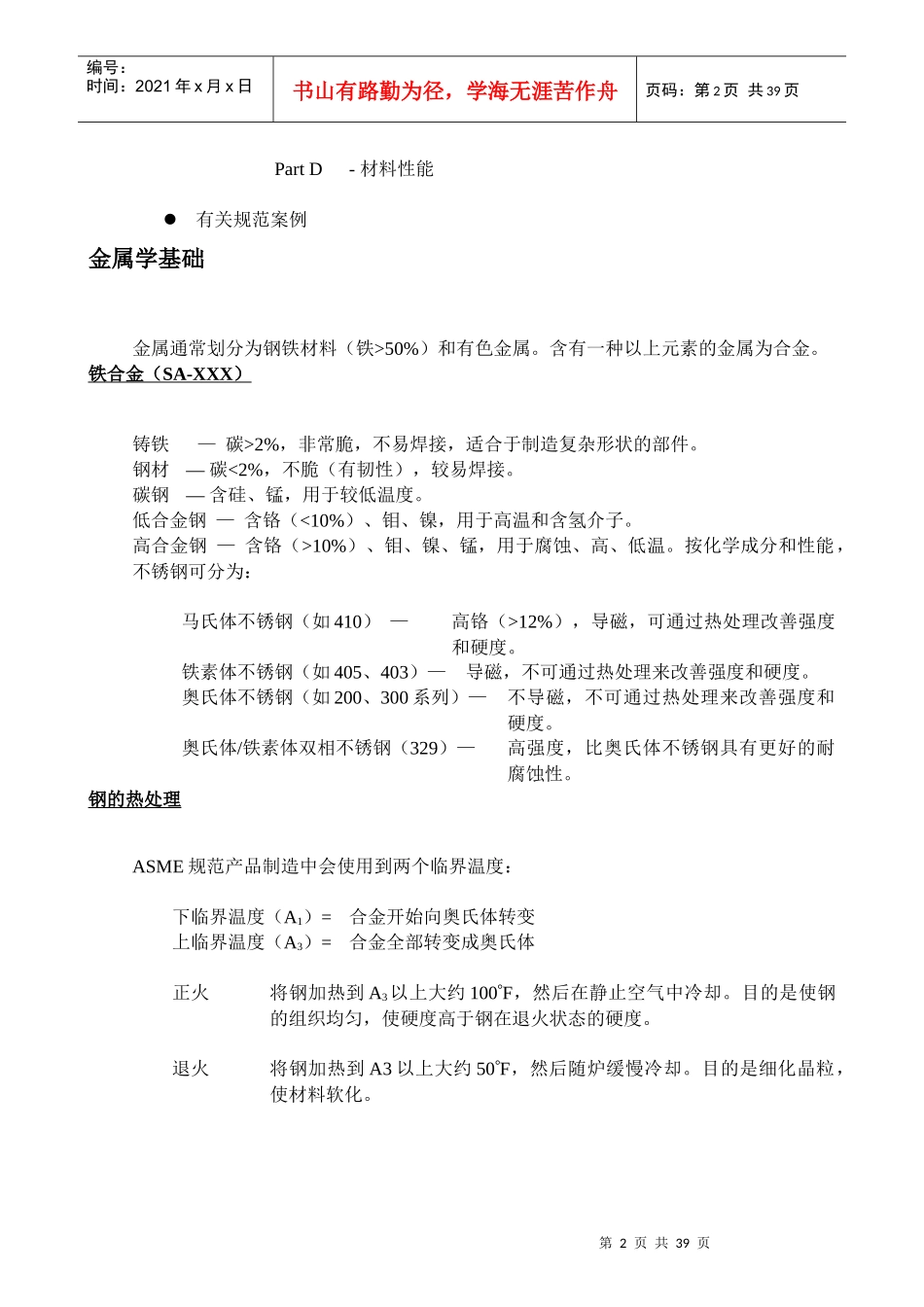

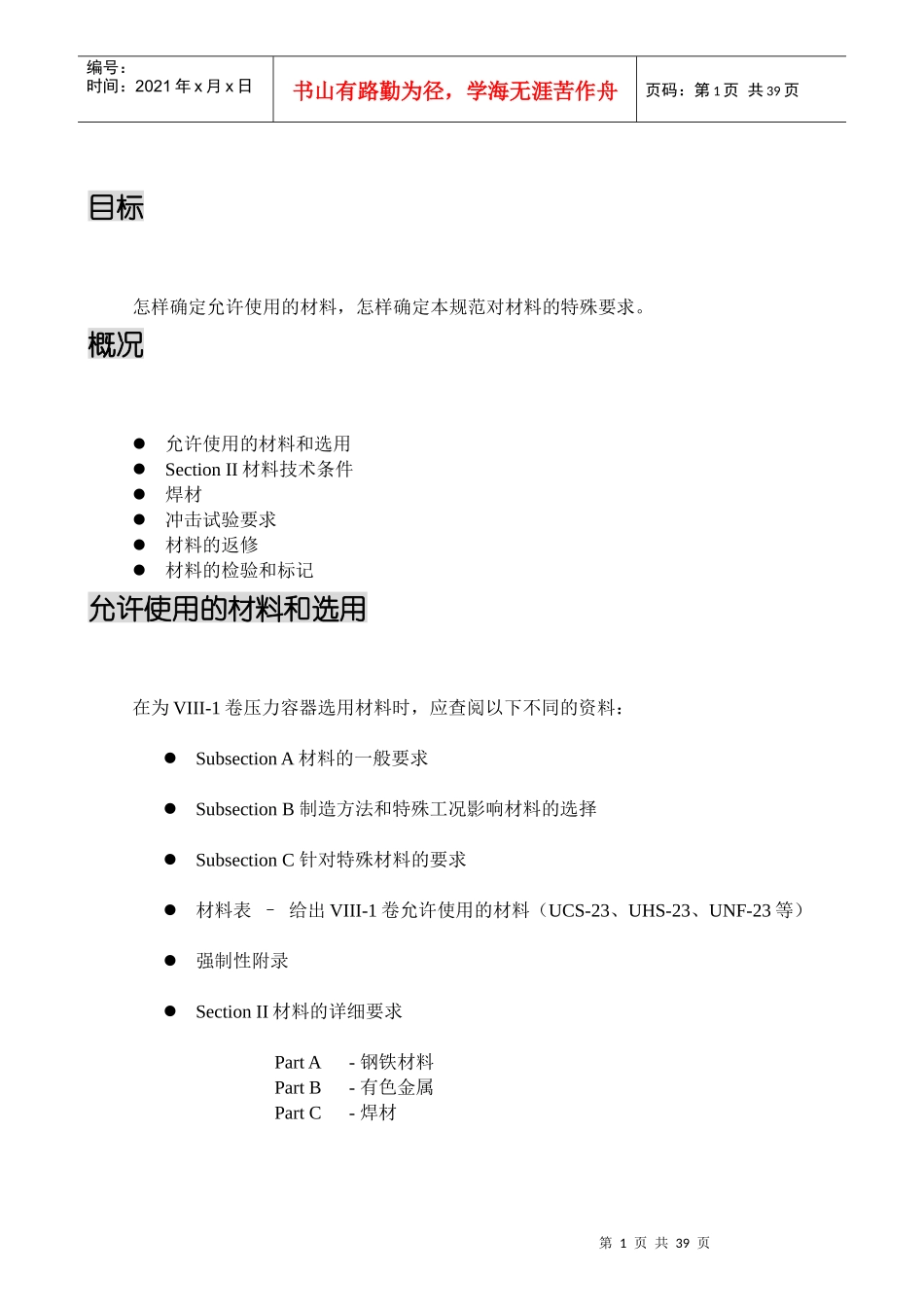

第1页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共39页目标怎样确定允许使用的材料,怎样确定本规范对材料的特殊要求。概况允许使用的材料和选用SectionII材料技术条件焊材冲击试验要求材料的返修材料的检验和标记允许使用的材料和选用在为VIII-1卷压力容器选用材料时,应查阅以下不同的资料:SubsectionA材料的一般要求SubsectionB制造方法和特殊工况影响材料的选择SubsectionC针对特殊材料的要求材料表–给出VIII-1卷允许使用的材料(UCS-23、UHS-23、UNF-23等)强制性附录SectionII材料的详细要求PartA-钢铁材料PartB-有色金属PartC-焊材第2页共39页第1页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共39页PartD-材料性能有关规范案例金属学基础金属通常划分为钢铁材料(铁>50%)和有色金属。含有一种以上元素的金属为合金。铁合金(SA-XXX)铸铁—碳>2%,非常脆,不易焊接,适合于制造复杂形状的部件。钢材—碳<2%,不脆(有韧性),较易焊接。碳钢—含硅、锰,用于较低温度。低合金钢—含铬(<10%)、钼、镍,用于高温和含氢介子。高合金钢—含铬(>10%)、钼、镍、锰,用于腐蚀、高、低温。按化学成分和性能,不锈钢可分为:马氏体不锈钢(如410)—高铬(>12%),导磁,可通过热处理改善强度和硬度。铁素体不锈钢(如405、403)—导磁,不可通过热处理来改善强度和硬度。奥氏体不锈钢(如200、300系列)—不导磁,不可通过热处理来改善强度和硬度。奥氏体/铁素体双相不锈钢(329)—高强度,比奥氏体不锈钢具有更好的耐腐蚀性。钢的热处理ASME规范产品制造中会使用到两个临界温度:下临界温度(A1)=合金开始向奥氏体转变上临界温度(A3)=合金全部转变成奥氏体正火将钢加热到A3以上大约100F,然后在静止空气中冷却。目的是使钢的组织均匀,使硬度高于钢在退火状态的硬度。退火将钢加热到A3以上大约50F,然后随炉缓慢冷却。目的是细化晶粒,使材料软化。第3页共39页第2页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共39页焊后加热到A1以上的温度,目的是降低制造和焊接应力,降低热影响热处理区的硬度。淬火钢加热后的冷却速度对提高钢的硬度和强度非常重要,如SA-517这样的钢种,其强度主要靠淬火获得。回火淬火后的钢非常脆,为增加韧性,将其加热到A1以下,然后冷却以得到所期望的高强度和良好韧性的综合性能。(参见:StructuralAnalysisandDesignofProcessEquipment,JawadFarr)有色金属主要用于强腐蚀、高温的环境。铝合金-不导磁、具有良好的可成型性、高的强度-重量比。铜合金-良好的耐腐蚀性和机械加工性能。镍合金-极好的耐腐蚀性和高温抗氧化性能。钛和锆合金-耐腐蚀性极强。有色金属合金的热处理退火将材料加热到一定的温度,然后缓慢冷却。目的是使材料软化,消除冷加工应力。正火将材料加热到稍高于退火温度,然后以比退火快的冷却速度冷却。固溶处理在足以使各合金元素可随机弥散的高温下进行的热处理。稳定化低温加热以稳定某种合金元素。温度处理对合金以一定的温度处理以产生一稳定的性能。(参见:StructuralAnalysisandDesignofProcessEquipment,JawadFarr)第4页共39页第3页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共39页VIII-1卷的材料UG-4到UG-8、UG-10、UG-12到UG-14:受压件的材料必须是ASME规范SectionII中的材料,并限于那些在UG-23提到的材料。例外UG-4(b):非受压件材料仅须具有可焊性即可。UG-9:焊接材料。UG-11(a)&(c):允许使用的ASME/ANSI标准(见规范解释VIII-77-86)。UG-13(b):垫片仅须是可锻纲(Wroughtsteels)即可。UG-15:同牌号的可锻材料(Wroughtmaterials)已被批准作为可使用材料,但在“采购清单”中没有列入的此材料。(见规范解释VIII-1-89-194)强制性附录规定的材料。规范案例允许的材料。材料的许用应力总则对于大多数锅炉压力容器规范卷册,许用应力可在SectionIIPartD-材料性能中找到。用于:-计算所需要的厚度-与计算应力值比较SectionIIPartD所列材料...
