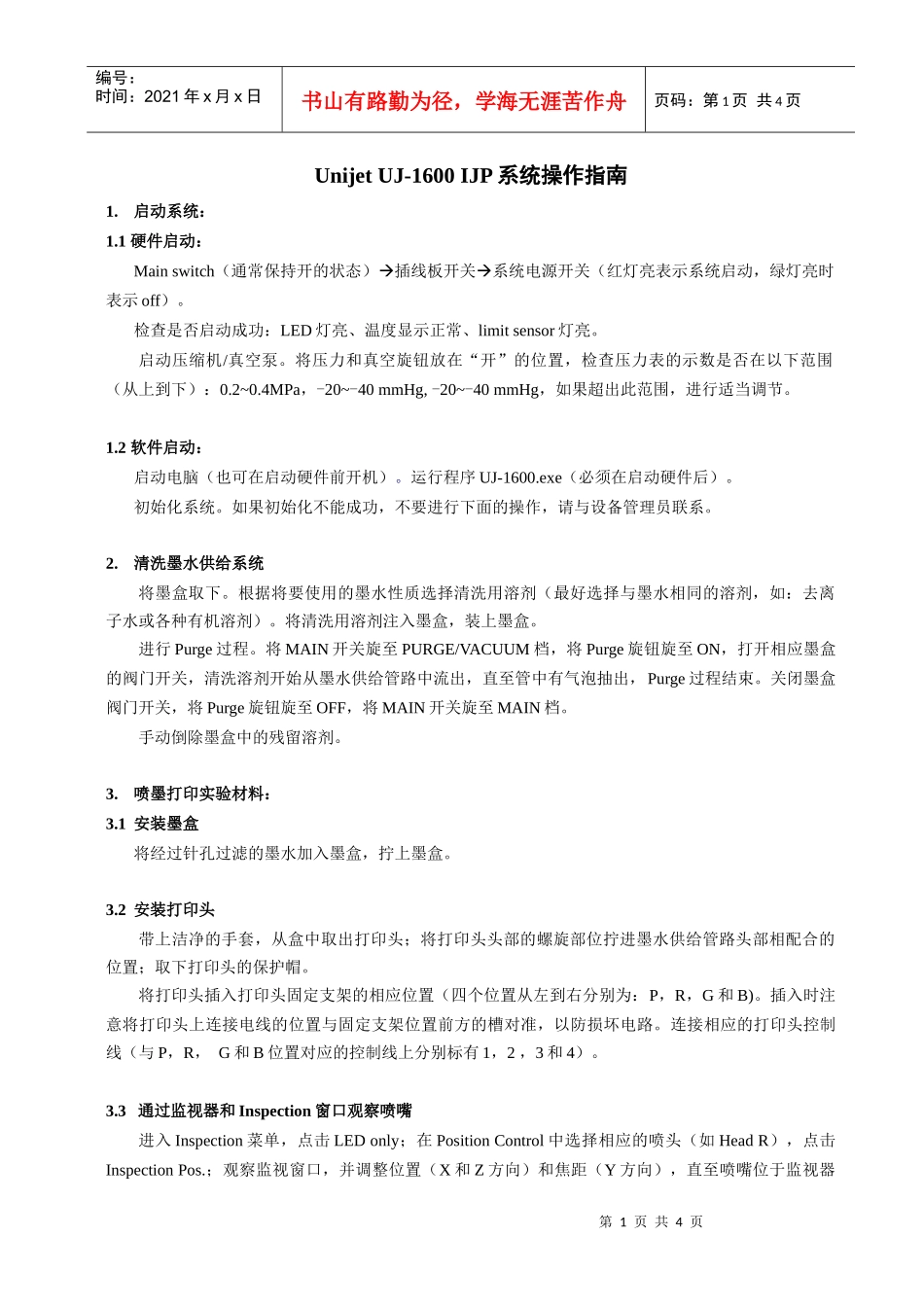

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页UnijetUJ-1600IJP系统操作指南1.启动系统：1.1硬件启动：Mainswitch（通常保持开的状态）插线板开关系统电源开关（红灯亮表示系统启动，绿灯亮时表示off）。检查是否启动成功：LED灯亮、温度显示正常、limitsensor灯亮。启动压缩机/真空泵。将压力和真空旋钮放在“开”的位置，检查压力表的示数是否在以下范围（从上到下）：0.2~0.4MPa，-20~-40mmHg,-20~-40mmHg，如果超出此范围，进行适当调节。1.2软件启动：启动电脑（也可在启动硬件前开机）。运行程序UJ-1600.exe（必须在启动硬件后）。初始化系统。如果初始化不能成功，不要进行下面的操作，请与设备管理员联系。2.清洗墨水供给系统将墨盒取下。根据将要使用的墨水性质选择清洗用溶剂（最好选择与墨水相同的溶剂，如：去离子水或各种有机溶剂）。将清洗用溶剂注入墨盒，装上墨盒。进行Purge过程。将MAIN开关旋至PURGE/VACUUM档，将Purge旋钮旋至ON，打开相应墨盒的阀门开关，清洗溶剂开始从墨水供给管路中流出，直至管中有气泡抽出，Purge过程结束。关闭墨盒阀门开关，将Purge旋钮旋至OFF，将MAIN开关旋至MAIN档。手动倒除墨盒中的残留溶剂。3.喷墨打印实验材料：3.1安装墨盒将经过针孔过滤的墨水加入墨盒，拧上墨盒。3.2安装打印头带上洁净的手套，从盒中取出打印头；将打印头头部的螺旋部位拧进墨水供给管路头部相配合的位置；取下打印头的保护帽。将打印头插入打印头固定支架的相应位置（四个位置从左到右分别为：P，R，G和B)。插入时注意将打印头上连接电线的位置与固定支架位置前方的槽对准，以防损坏电路。连接相应的打印头控制线（与P，R，G和B位置对应的控制线上分别标有1，2，3和4）。3.3通过监视器和Inspection窗口观察喷嘴进入Inspection菜单，点击LEDonly；在PositionControl中选择相应的喷头（如HeadR），点击InspectionPos.；观察监视窗口，并调整位置（X和Z方向）和焦距（Y方向），直至喷嘴位于监视器第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页中央。3.4Purging/Filling墨水和喷嘴处负新月液面的调节Purging过程：将MAIN开关旋至PURGE/VACUUM档，将Purge旋钮旋至ON，打开相应墨盒的阀门开关。从监视器可以观察到柱状墨流很快地通过喷嘴流出，判断墨流是否准直（如果不准直，可能存在如喷嘴处有污染、喷嘴有异物阻塞、喷嘴结构缺陷不对称等复杂原因）；然后，将Purge旋至OFF，将MAIN开关旋至MAIN档。Filling（priming）：通过调节主压力调整器给打印头中的墨流施加轻微的压力（顺时针调节mainpressureregulator），使墨水充满打印头喷嘴处；逆时针调节mainpressureregulator产生一定的真空度，直到负新月液面形成。用海绵签从喷嘴侧面轻拭去多余的墨水。3.5Jetting参数的调节进入JettingDrive菜单，点击Fire，观察墨滴下落状态。通过调节相应参数，直至墨滴形状均匀，无拖尾和卫星墨滴，下落过程稳定。3.6喷墨液滴质量的测量在获得稳定喷墨状态后，能够进行液滴的大小、体积和速度的测量（Inspection界面）。3.6.1SingleDrop模式：选择SingleDrop模式；选择SelectArea，框定墨滴，选择RealTimeMeasure，屏幕下方实时显示液滴的尺寸和体积。单击Measure，可获得数据表。将LEDDelay设置为最小，即0，移动z轴，寻找前面的液滴，选择下面的SelectArea，框定墨滴，单击1stdrop右边的CTRLDelay，确定第一液滴的位置；将LEDTimeDelay移动滑动条，直至找到第二液滴，框定墨滴，单击2nddrop右边的CTRLDelay，确定第二液滴位置；单击Measure，可获得数据表，显示液滴大小和速度。3.6.2DoubleDrop模式(无法获得好的喷墨状态时使用)：选择DoubleDrop模式；调节频率，在屏幕上同时可观察到上下两个液滴时，选定SelectArea框住两个液滴，单击Measure，即可获得液滴的尺寸和速度。3.6.3SingleDropwithtail模式选择SingleDropwithtail模式；移动LEDDelay滑动条达到液滴刚刚离开喷嘴的状态，选择SelectArea，框定墨滴和尾巴；选择RealTimeMeasure，屏幕下方实时显示液滴大小和拖尾长度...
