南京消防钢结构防火涂料施工方案VIP免费

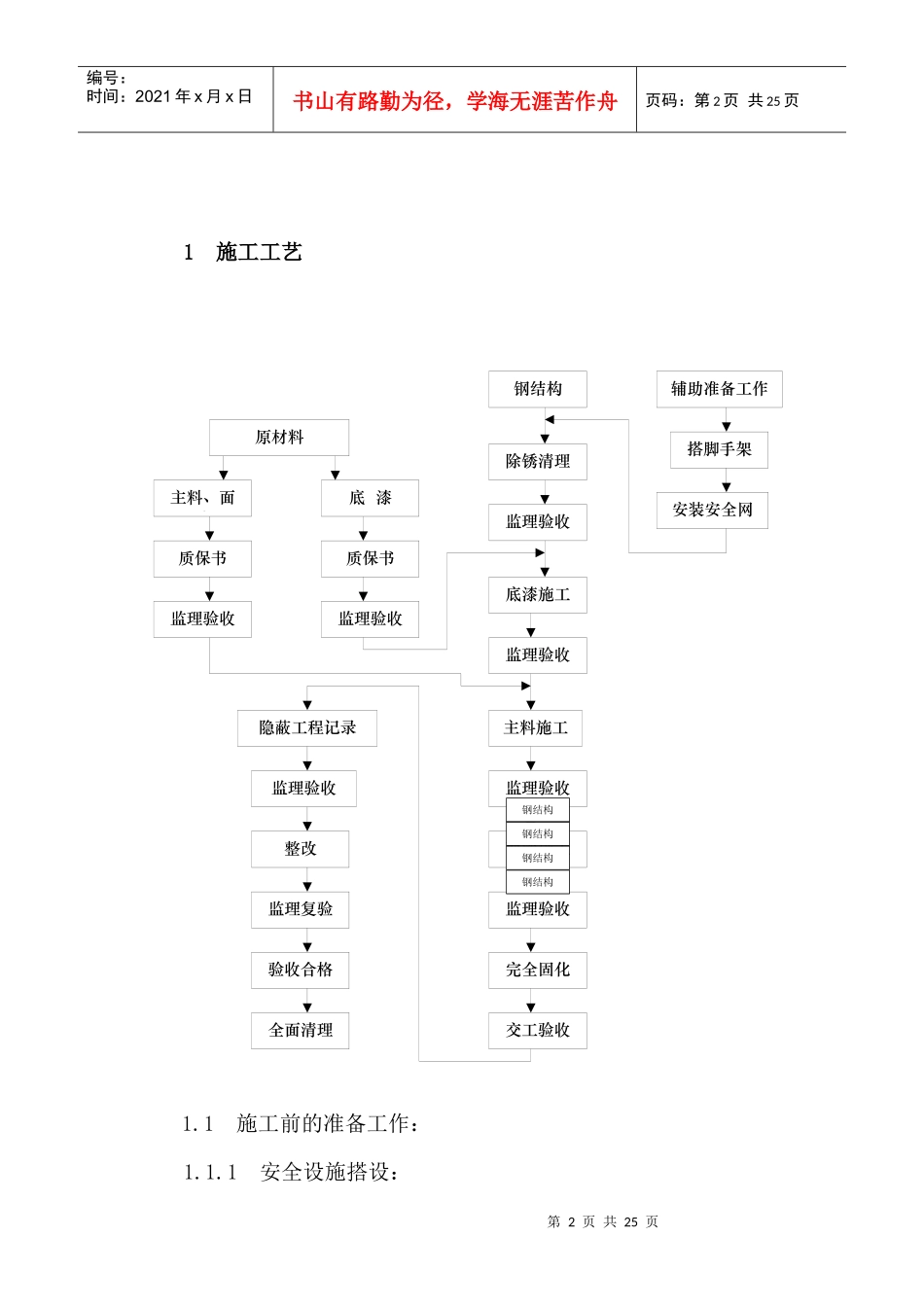

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页呼伦贝尔金新化工5080项目钢结构防火涂料施工方案南京市消防工程有限公司2010年08月5日第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页1施工工艺1.1施工前的准备工作：1.1.1安全设施搭设：钢结构除锈清理监理验收底漆施工监理验收主料施工监理验收面漆施工监理验收完全固化交工验收隐蔽工程记录监理验收整改监理复验验收合格全面清理监理验收质保书主料、面漆原材料底漆质保书监理验收辅助准备工作搭脚手架安装安全网钢结构钢结构钢结构钢结构第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页1.1.1.1脚手架搭设：⑴按施工实际需要牢固固定于本体上，脚手架的搭设要横平竖直，并在同一水平面上为搭设施工平台打下基础。⑵先上后下，先施工上部钢结构，后施工下部钢结构。⑶竹排或木跳板搭设在脚手架上，摆设平稳，并固定牢靠，组成施工平台，施工人员站在上面施工作业。1.1.1.2安全网搭设：对于悬空部位，在防腐施工时，必须在其下部搭设安全网，安全网要牢固可靠，固定于有承受能力的钢结构上。1.1.1.3佩戴安全带，所有施工人员，在高空作业时，都必须佩戴安全带，安全带要高挂底用，禁止挂而不戴，戴而不锁。1.1.2原材料检验：1.1.2.1本工程拟采用奥威斯超薄型钢结构膨胀防火涂料。1.1.2.2性能特点：⑴该涂料不含石棉等有害物质，生产、施工及使用过程中无特殊的刺激性气味。⑵该涂料涂层薄，装饰性好，对受保护的钢结构负荷轻。⑶涂料由工厂配制好，采用单组份包装，在施工现场搅拌均匀即可涂装施工。⑷涂料可采用刷涂、辊涂和喷涂的方法，亦可用其中一种或几种方法结合施工。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页⑸该涂料理化性能优良，干燥快，抗潮、耐水和耐冻融性好；⑹面漆可根据用户要求配制各种品牌或颜色。1.1.2.3主要性能：⑴外观与颜色：均匀稠装流体，无结块，颜色同样品相比，应无明显差别；⑵表干：不大于1小时；⑶粘结强度：不低于0.15Mpa；⑷抗震性：挠曲L/200，涂层不起层、脱落；⑸抗弯曲性：挠曲L/100，涂层不起层、脱落；⑹耐水性：在自来水中浸泡24小时以上，涂层无变化；⑺耐冻融循环性：15次以上。1.1.2.4防火涂料必须具有质保书或检验报告。1.1.2.5监理人员依据质保书或检验报告以及性能指标进行检验确认。1.1.3其它方面准备工作：1.1.3.1设计和其他技术文件齐全。1.1.3.2建立质保体系，制定质保计划。1.1.3.3编制完成施工方案。进行技术交底和安全教育，进行技工上岗审查。1.1.3.4施工用水、用电能满足连续施工的需要。1.1.3.5防护设施应符合安全、卫生和文明施工的规定。第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页1.1.3.6施工设备、机具、检测仪器、仪表等性能完好，运转正常，符合规定。1.1.3.7防腐本体的质量具备交接证明文件，并对其外观质量进行检查验收。1.1.3.8施工现场环境，必须保证在无冰、霜、雨、雪的条件下施工，温度宜为5～35℃，相对湿度宜为85%以下。1.1.3.9与有关单位的合作关系，已协调好。1.2表面预处理：1.2.1采用手工或电动工具除锈的方法进行除锈清理，达到St3级标准。1.2.2表面预处理合格，经监理人员确认后进行下道工序。1.3涂装施工：1.3.1涂装前涂料准备顺序及要求：1.3.1.1开桶：将桶外的灰尘、杂物除尽，以免灰尘、杂物混入桶内。如发现涂料有结皮，必须全部取出。涂料开桶后，必须密封保存并在保质期内用完。1.3.1.2搅拌：将桶内的油漆及沉淀物全部搅拌均匀。1.3.1.3稀释：由于贮存条件、施工方法、作业环境、温度等影响，在使用中，有时需要按规定量的稀释剂来调整粘度（不大于5%），以便于施工。1.3.1.4涂料配制及搅拌用具应保持干净，不得随意混用。第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页1.3.2防锈底漆施工：防锈底漆采用环氧类防锈底漆，干膜厚度...
