会议中心桩基施工组织设计VIP免费

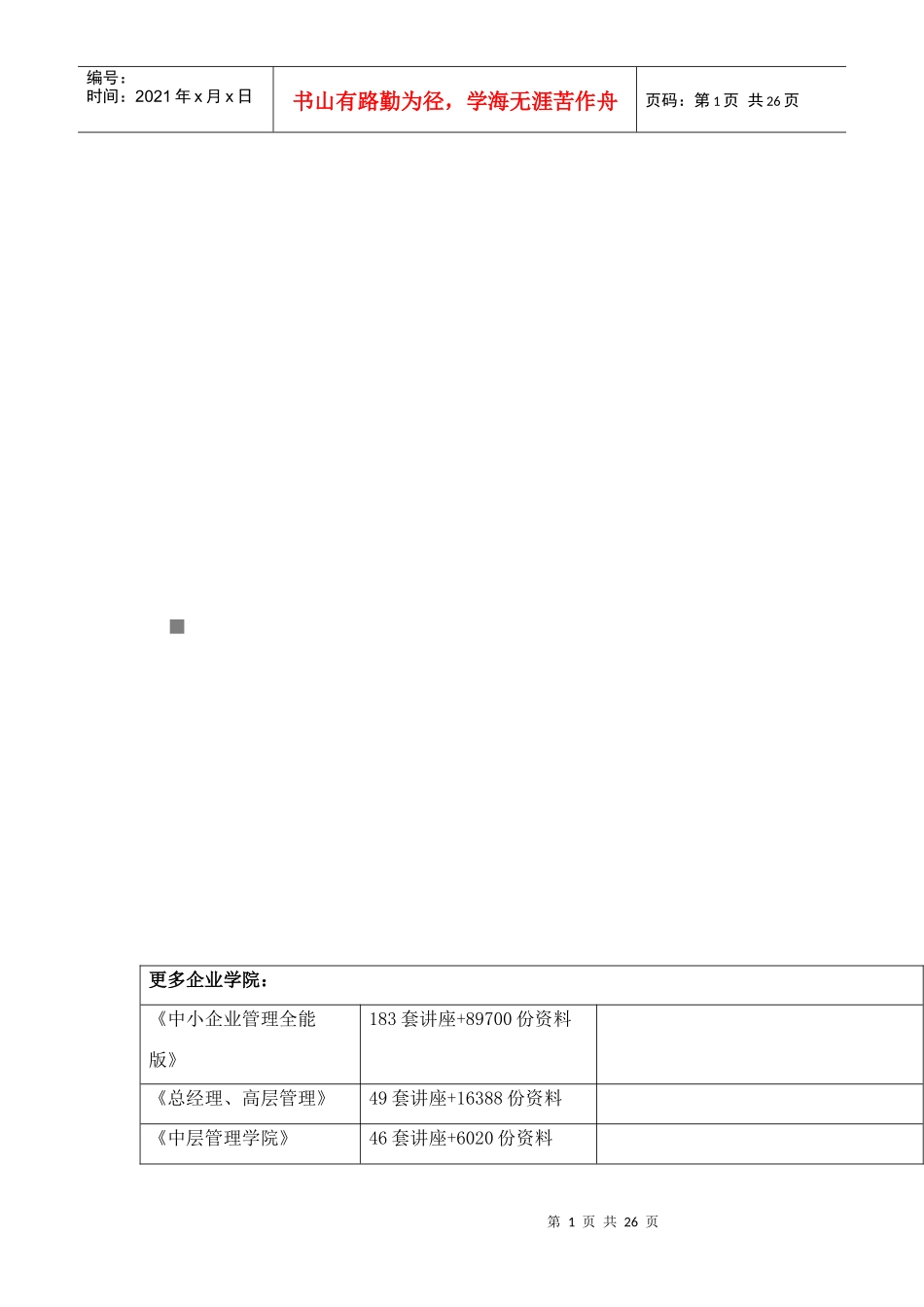

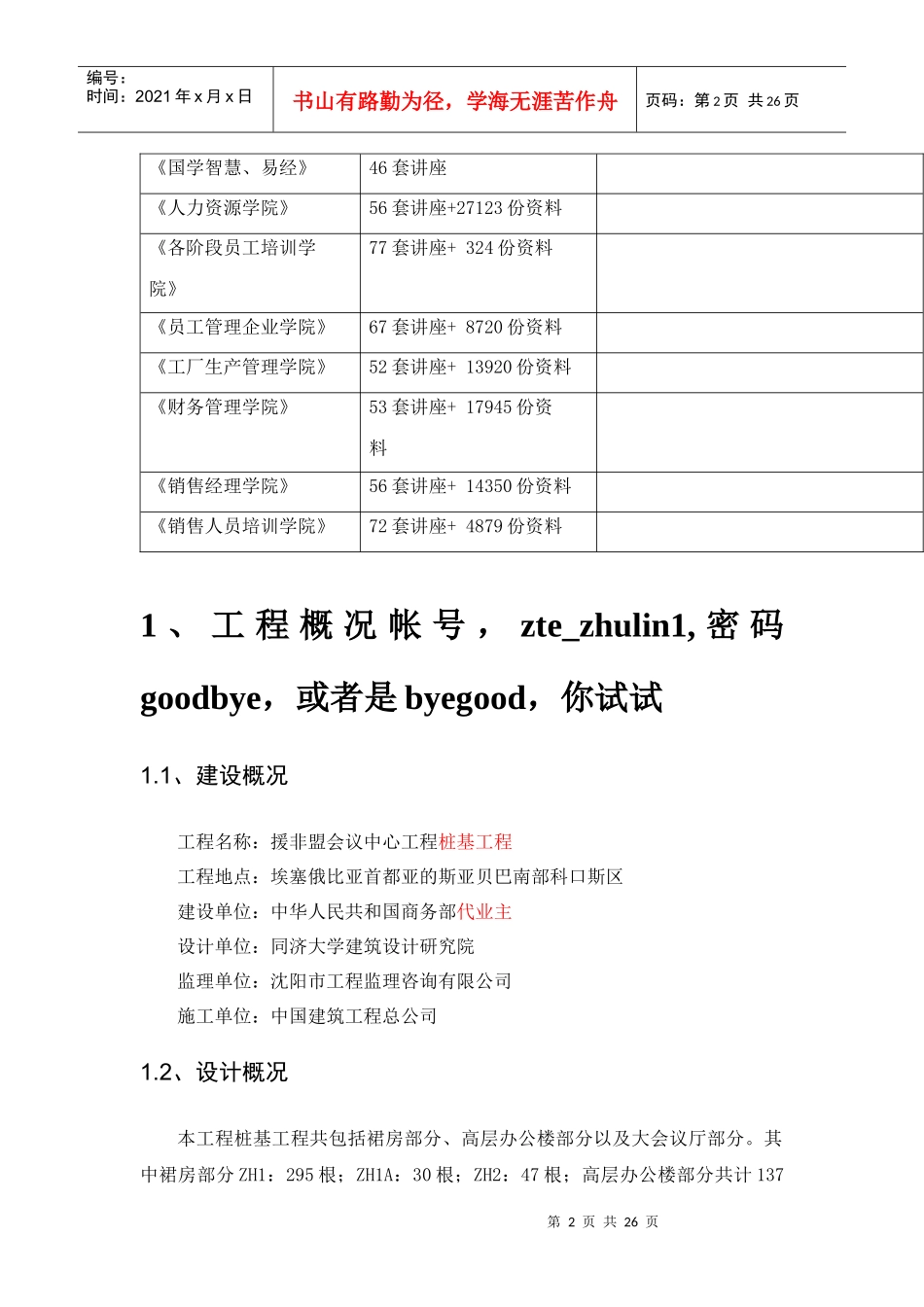

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料1、工程概况帐号，zte_zhulin1,密码goodbye，或者是byegood，你试试1.1、建设概况工程名称：援非盟会议中心工程桩基工程工程地点：埃塞俄比亚首都亚的斯亚贝巴南部科口斯区建设单位：中华人民共和国商务部代业主设计单位：同济大学建筑设计研究院监理单位：沈阳市工程监理咨询有限公司施工单位：中国建筑工程总公司1.2、设计概况本工程桩基工程共包括裙房部分、高层办公楼部分以及大会议厅部分。其中裙房部分ZH1：295根；ZH1A：30根；ZH2：47根；高层办公楼部分共计137第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页根；大会议厅部分共计162根。设计桩型为泥浆护壁钻孔灌注桩。设计桩径ø600；ø700；ø800，设计有效桩长30m/46m。试桩混凝土设计强度等级为C30，工程桩及锚桩混凝土设计强度等级C25。根据设计要求，本工程所有工程桩均按水下混凝土灌注桩考虑，混凝土强度等级相应增加一个等级，即C30，试桩为C35。有效桩长范围内单桩竖向抗压承载力特征值为1750KN、1900KN，高层办公楼部分为3200KN。桩身配筋情况如下：ZH1(ZH1A)：设计桩长46m。钢筋笼直径500mm，主筋为5B16+5B14，钢筋笼长24m，锚筋长60cm，加劲箍为B16@2000，钢筋笼上部6m箍筋为A8@100，其余部分A8@200。ZH2：设计桩长30m。钢筋笼直径500mm，主筋为5B16+5B14，钢筋笼长20m，锚筋长60cm，加劲箍为B16@2000，钢筋笼上部6m箍筋为A8@100，其余部分A8@200。试桩、锚桩：设计桩长约52.5m，。钢筋笼直径500mm，主筋为5B16+5B14，钢筋笼长约52.5m，加劲箍为B16@2000，钢筋笼在设计桩顶标高向下约12米范围内箍筋为A8@100加密，其余部分为A8@200。高层办公楼工程桩：设计桩长为48m，设计桩直径A800mm，钢筋笼直径A700mm，主筋为16B16，钢筋笼长31m；加劲箍为B14@2000，钢筋笼在设计桩顶标高向下约4米范围内箍筋为A8@150加密，其余部分为A8@200。高层办公楼试桩：共3根，钢筋笼长32.5m，主筋同工程桩，加劲箍为B14@2000，钢筋笼在设计桩顶标高向下约4米范围内箍筋为A8@150加密，其余部分为A8@200。高层办公楼锚桩：共12根，钢筋笼长48.5m，主筋为22根C28，加劲箍为B14@2000，钢筋笼在设计桩顶标高向下约4米范围内箍筋为A8@150加密，其余部分为A8@200。大会议厅工程桩：设计桩长48m。钢筋笼直径500mm，主筋为5B16+5B14，钢筋笼长31m，锚筋长60cm，加劲箍为B14@2000，钢筋笼上部4m箍筋为A8@150，其余部分A8@200。大会议厅试桩：共2根，设计桩长46.6m、46.85m。钢筋笼直径500mm，第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页主筋为5B16+5B14，钢筋笼长31.85m，锚筋长60cm，加劲箍为B14@2000，钢筋笼上部9.5m箍筋为A8@150，其余部分A8@200。大会议厅锚桩：设计桩长46.6m、46.85m。钢筋笼直径500mm，主筋为12B25，钢筋笼长46.6、46.85m，锚筋长60cm，加劲箍为B14@2000，钢筋笼上部9.5m箍筋为A8@150，其余部分A8@200。1.3、场地概况±0.000相当于绝对标高2309.045，现场地面绝对标高在2299.56～2306.07之间，故施工现场地面需要进行回填。本工程场地地貌类型属于构造高原相山地地貌，根据工程勘察报告得知场地土层分布和厚度均不稳定，地基土主要由粘性土组成。桩基工程涉及的深度范围内的土层主要为①填土；②混砾粉质粘土；③残积土及全风化～强分化凝灰质泥岩；④强分化凝灰...
