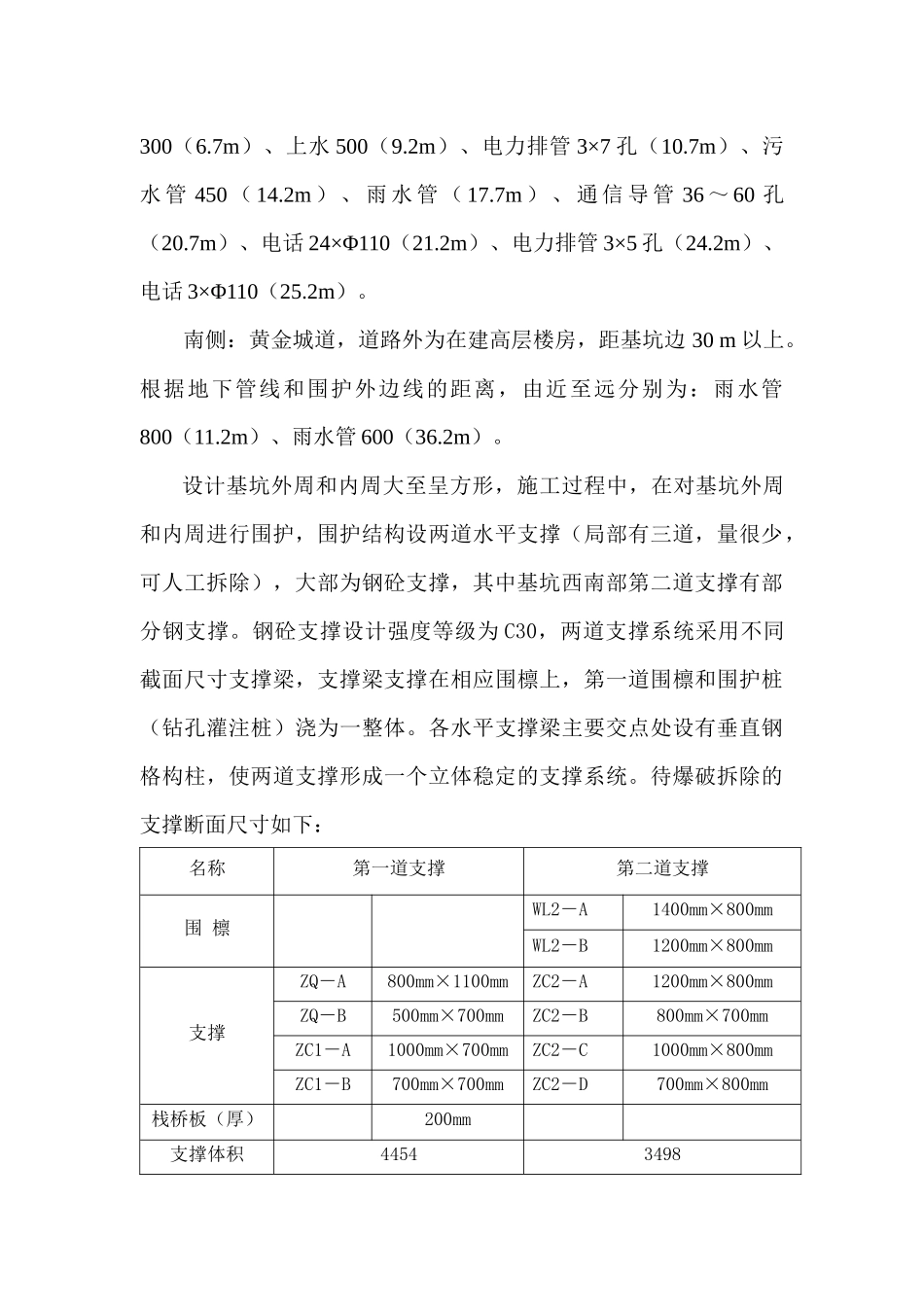

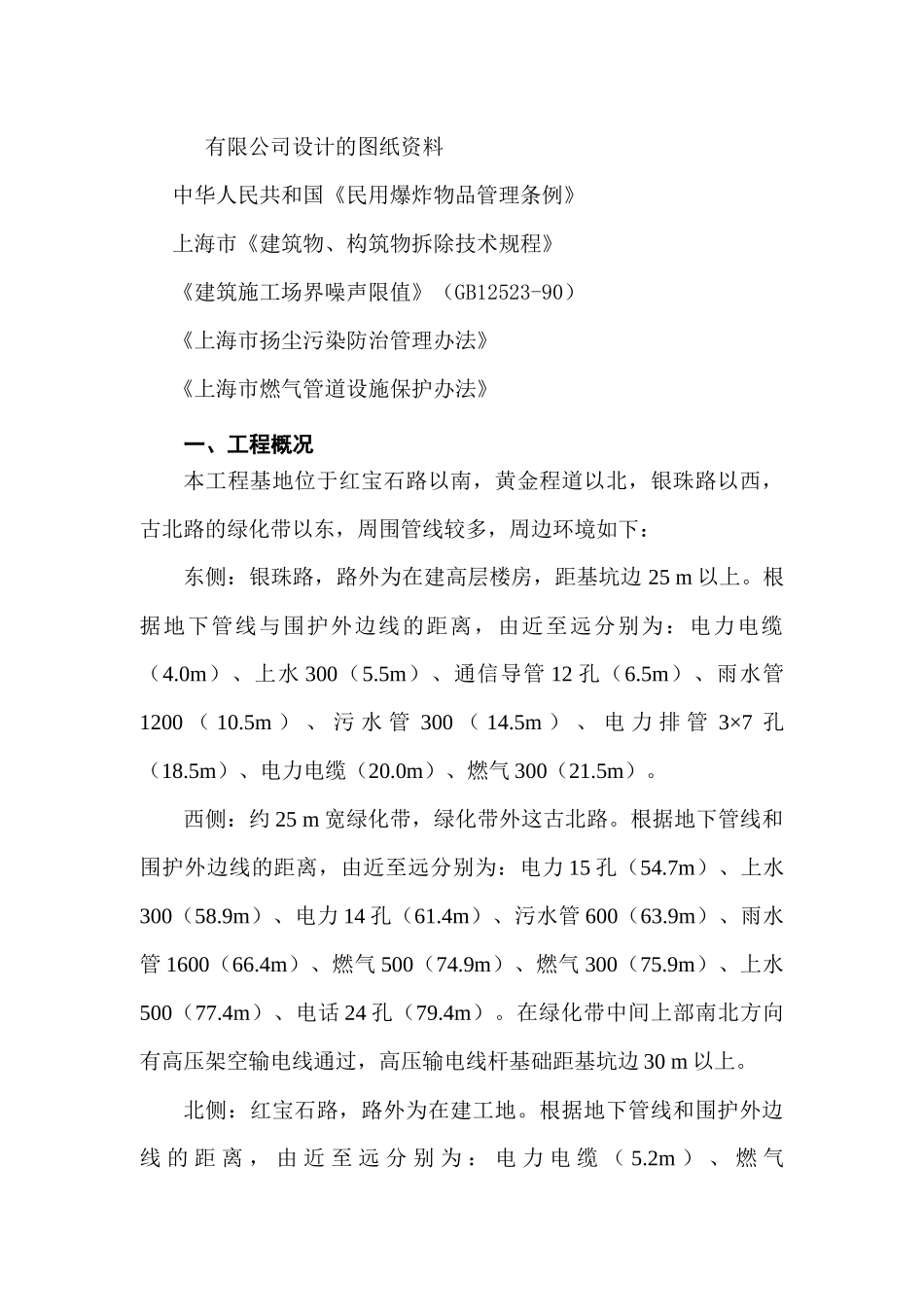

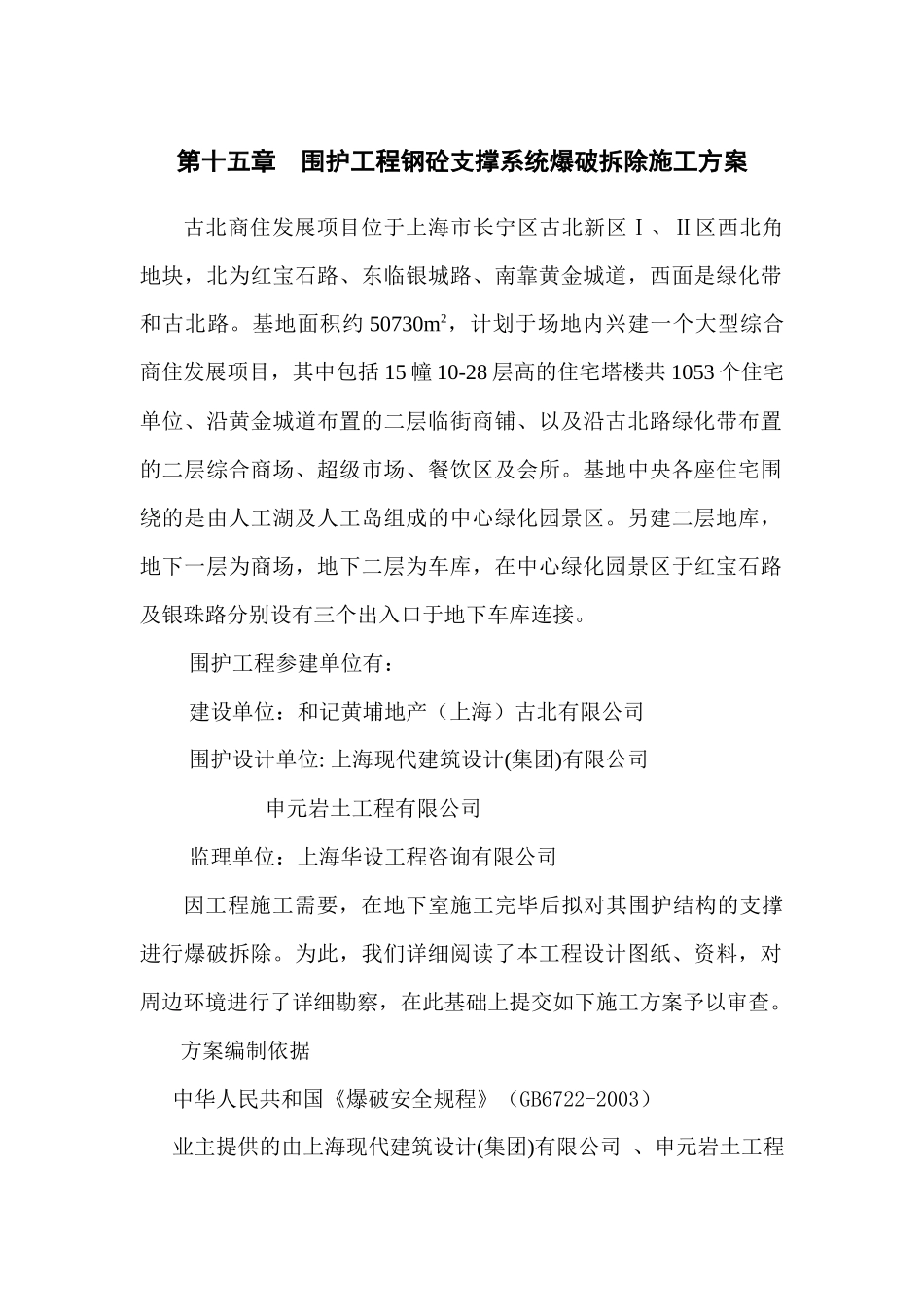

第十五章围护工程钢砼支撑系统爆破拆除施工方案古北商住发展项目位于上海市长宁区古北新区Ⅰ、Ⅱ区西北角地块，北为红宝石路、东临银城路、南靠黄金城道，西面是绿化带和古北路。基地面积约50730m2，计划于场地内兴建一个大型综合商住发展项目，其中包括15幢10-28层高的住宅塔楼共1053个住宅单位、沿黄金城道布置的二层临街商铺、以及沿古北路绿化带布置的二层综合商场、超级市场、餐饮区及会所。基地中央各座住宅围绕的是由人工湖及人工岛组成的中心绿化园景区。另建二层地库，地下一层为商场，地下二层为车库，在中心绿化园景区于红宝石路及银珠路分别设有三个出入口于地下车库连接。围护工程参建单位有：建设单位：和记黄埔地产（上海）古北有限公司围护设计单位:上海现代建筑设计(集团)有限公司申元岩土工程有限公司监理单位：上海华设工程咨询有限公司因工程施工需要，在地下室施工完毕后拟对其围护结构的支撑进行爆破拆除。为此，我们详细阅读了本工程设计图纸、资料，对周边环境进行了详细勘察，在此基础上提交如下施工方案予以审查。方案编制依据中华人民共和国《爆破安全规程》（GB6722-2003）业主提供的由上海现代建筑设计(集团)有限公司、申元岩土工程有限公司设计的图纸资料中华人民共和国《民用爆炸物品管理条例》上海市《建筑物、构筑物拆除技术规程》《建筑施工场界噪声限值》（GB12523-90）《上海市扬尘污染防治管理办法》《上海市燃气管道设施保护办法》一、工程概况本工程基地位于红宝石路以南，黄金程道以北，银珠路以西，古北路的绿化带以东，周围管线较多，周边环境如下：东侧：银珠路，路外为在建高层楼房，距基坑边25m以上。根据地下管线与围护外边线的距离，由近至远分别为：电力电缆（4.0m）、上水300（5.5m）、通信导管12孔（6.5m）、雨水管1200（10.5m）、污水管300（14.5m）、电力排管3×7孔（18.5m）、电力电缆（20.0m）、燃气300（21.5m）。西侧：约25m宽绿化带，绿化带外这古北路。根据地下管线和围护外边线的距离，由近至远分别为：电力15孔（54.7m）、上水300（58.9m）、电力14孔（61.4m）、污水管600（63.9m）、雨水管1600（66.4m）、燃气500（74.9m）、燃气300（75.9m）、上水500（77.4m）、电话24孔（79.4m）。在绿化带中间上部南北方向有高压架空输电线通过，高压输电线杆基础距基坑边30m以上。北侧：红宝石路，路外为在建工地。根据地下管线和围护外边线的距离，由近至远分别为：电力电缆（5.2m）、燃气300（6.7m）、上水500（9.2m）、电力排管3×7孔（10.7m）、污水管450（14.2m）、雨水管（17.7m）、通信导管36～60孔（20.7m）、电话24×Φ110（21.2m）、电力排管3×5孔（24.2m）、电话3×Φ110（25.2m）。南侧：黄金城道，道路外为在建高层楼房，距基坑边30m以上。根据地下管线和围护外边线的距离，由近至远分别为：雨水管800（11.2m）、雨水管600（36.2m）。设计基坑外周和内周大至呈方形，施工过程中，在对基坑外周和内周进行围护，围护结构设两道水平支撑（局部有三道，量很少，可人工拆除），大部为钢砼支撑，其中基坑西南部第二道支撑有部分钢支撑。钢砼支撑设计强度等级为C30，两道支撑系统采用不同截面尺寸支撑梁，支撑梁支撑在相应围檩上，第一道围檩和围护桩（钻孔灌注桩）浇为一整体。各水平支撑梁主要交点处设有垂直钢格构柱，使两道支撑形成一个立体稳定的支撑系统。待爆破拆除的支撑断面尺寸如下：名称第一道支撑第二道支撑围檩WL2－A1400mm×800mmWL2－B1200mm×800mm支撑ZQ－A800mm×1100mmZC2－A1200mm×800mmZQ－B500mm×700mmZC2－B800mm×700mmZC1－A1000mm×700mmZC2－C1000mm×800mmZC1－B700mm×700mmZC2－D700mm×800mm栈桥板（厚）200mm支撑体积44543498（m3）7952围护结构支撑总计拆除方量约8000m3。二、工程特点基坑围护结构的爆破拆除在上海已有近10年的拆除经验，拆除技术比较成熟。但相对于本工程来说，有和大多数工程不同的施工工艺和复杂环境，这主要表现在对以下几个部分的保护上。1、围护桩的保护本工程围护桩作为围护结构主体，与地下室外墙组成外围结构主体，要求在爆破中绝对保证结构体既不渗漏又没...
