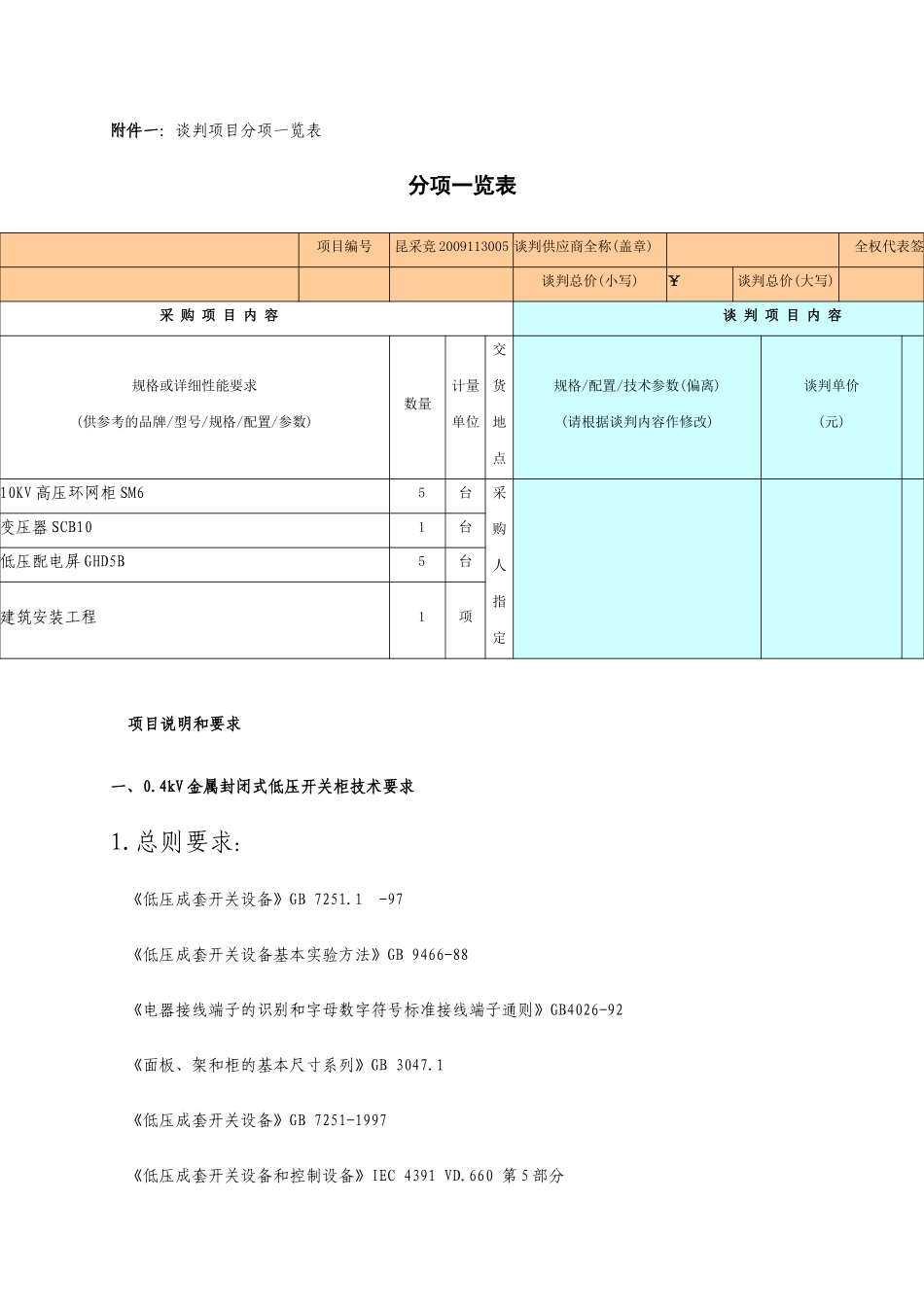

附件一：谈判项目分项一览表分项一览表项目编号昆采竞2009113005谈判供应商全称(盖章)全权代表签字谈判总价(小写)￥谈判总价(大写)采购项目内容谈判项目内容规格或详细性能要求(供参考的品牌/型号/规格/配置/参数)数量计量单位交货地点规格/配置/技术参数(偏离)(请根据谈判内容作修改)谈判单价(元)10KV高压环网柜SM65台采购人指定变压器SCB101台低压配电屏GHD5B5台建筑安装工程1项项目说明和要求一、0.4kV金属封闭式低压开关柜技术要求1.总则要求：《低压成套开关设备》GB7251.1-97《低压成套开关设备基本实验方法》GB9466-88《电器接线端子的识别和字母数字符号标准接线端子通则》GB4026-92《面板、架和柜的基本尺寸系列》GB3047.1《低压成套开关设备》GB7251-1997《低压成套开关设备和控制设备》IEC4391VD.660第5部分第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页《防腐密封型低压成套开关设备》JB/T8635—1997《包装储运图示标志》GB191-2000第一部分2.环境条件序号项目现场条件1海拔高度2000m2最高温度+40℃最低温度－15℃最热月平均最高温度30℃3日照(风速0.5m/s)0.1W/cm24覆冰厚度*10mm5最大风速**25m/s6年平均雷暴日数90天7多年平均相对湿度(25℃时)80%8抗地震能力***VIII度9地震动峰值加速度0.2g10地震动反应谱特征周期0.40s11污秽等级Ⅲ级12设备安装场所户内备注：*应考虑最大覆冰和50%最大风速的荷载同时作用。**风速为距地面10m高度10min内最大平均值。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页***地震应考虑水平加速度和垂直加速度同时作用。安全系数为1.67，采用正弦、共振、拍波试验法，激振5次，每次5波，间隔2s。****泄漏比距按最高电压计算。第二部分3.设备主要技术参数低压开关柜技术参数：3.1额定绝缘电压660V；3.2额定频率50Hz；3.3额定工作电压380V；3.4额定电流800A；3.5额定短时耐受电流：50KA/1s；3.6额定峰值耐受电流：80KA；3.7最低防护等级：IP30；第三部分4.低压开关柜的结构及内附设备要求4.1低压开关柜为采用最新技术的开关柜，柜体之间有金属板严格分隔，保证使用安全且防止事故蔓延，释压方式为柜顶释压；4.2低压开关柜内装设N线与PE线，水平母线统一布置在开关柜上方，联屏及母线安装应简单方便，适用于空间较小的配电站，柜体设计有效避免安装过程中破坏配电站墙体；4.3低压断路器电流定值电子可调，额定短路分断电流大于25KA，进线断路器应能实现四段保护；第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页4.4所有低压断路器选用智能型，小于或等于630A用插拔式，大于630A用框架式；4.5所有低压断路器选用考虑功能扩展，增加辅助端子、分励脱扣、电动操作机构方便可靠；4.6电容器柜根据功率因数可以自动或手动分组投切；4.7变压器不允许并列运行，进线断路器、母联断路器之间的电气、机械闭锁关系由开关柜厂家完成；4.8柜内所配置的元器件选用优质产品；4.9母线及引接线材料为铜；母线及引接线、接头导电性及散热性能良好；4.10开关柜中各组件及支持绝缘件的外绝缘爬电比距为20mm/kV（纯瓷绝缘），22mm/kV（有机绝缘）；4.11采用阻燃铜端子，并留有备用端子。电流端子和电压端子应有明确区分。端子排适用于接4mm2导线；4.12产品出厂时，应进行1min工频耐压试验：不小于42kV。在满足全工况要求前提下，作为加强措施，要求开关柜内电气设备最小空气净距≥140mm，如使用复合绝缘加强，其绝缘距离应≥60mm；4.13颜色：欧洲白。所用油漆耐候性好、耐酸、耐碱，五年之内不变色、不失光、不粉化；4.14柜外壳防护等级IP3X，断路器室门打开时防护等级IP2X；5.供货范围（严格按供电局提供图纸技术要求）二、建筑安装工程需求1、技术要求：满足施工图纸设计要求；第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页2、特殊要求：满足医院施工期不间断供电的特殊要求；3、施工单位资格要求：《承装（修、试）电力设施许可证》。三、户内环网柜技术要求户内式10kV环网柜...
