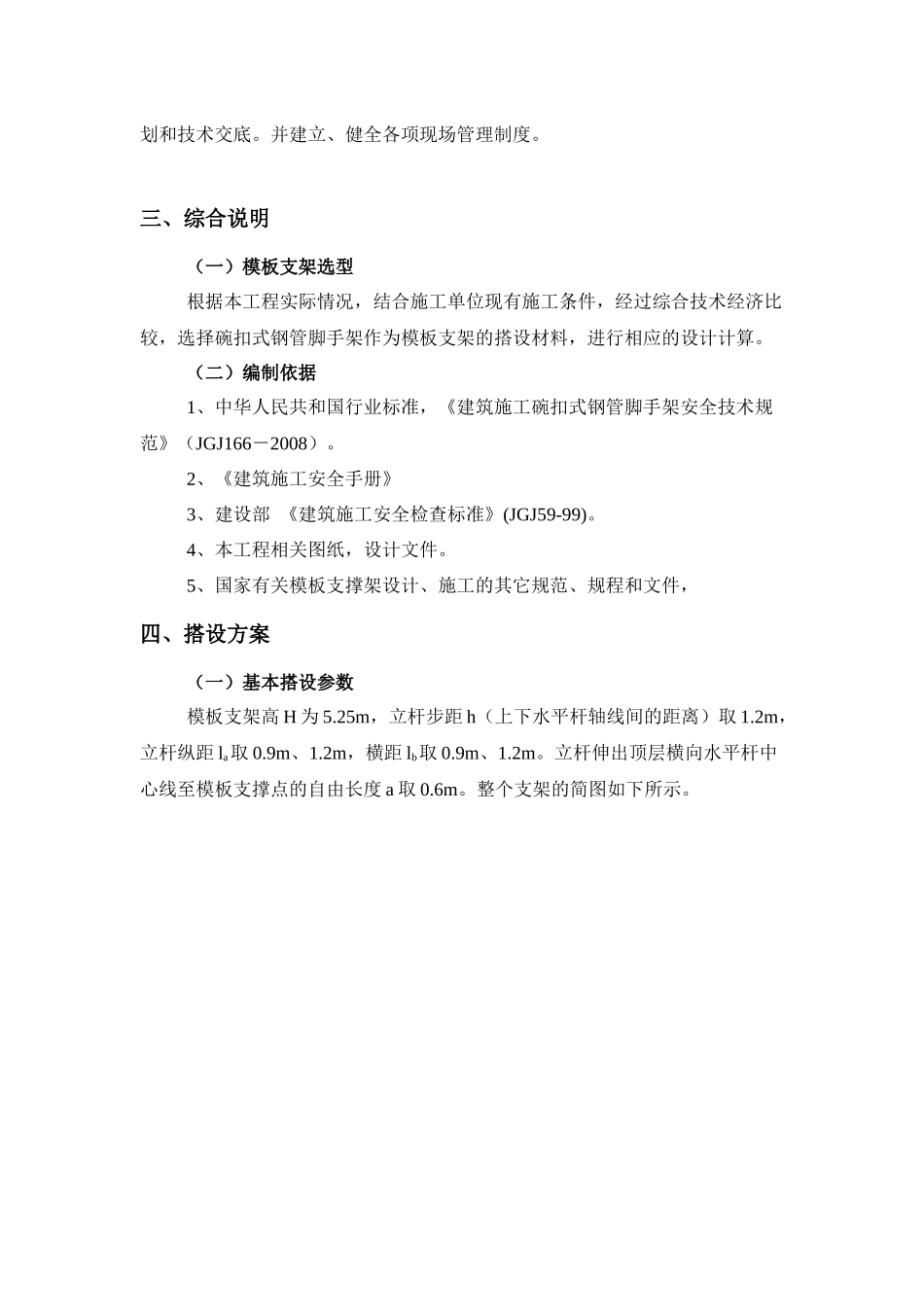

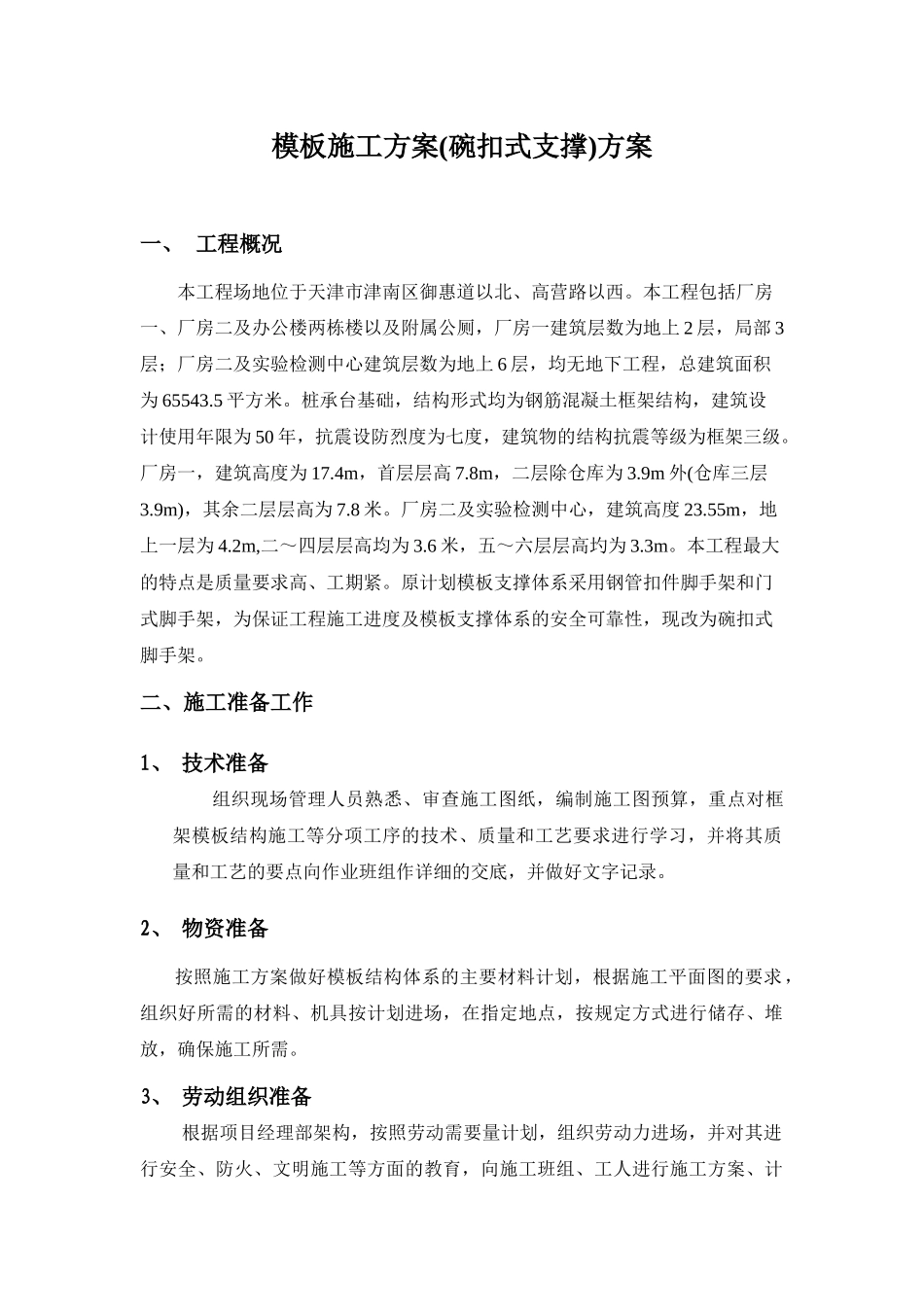

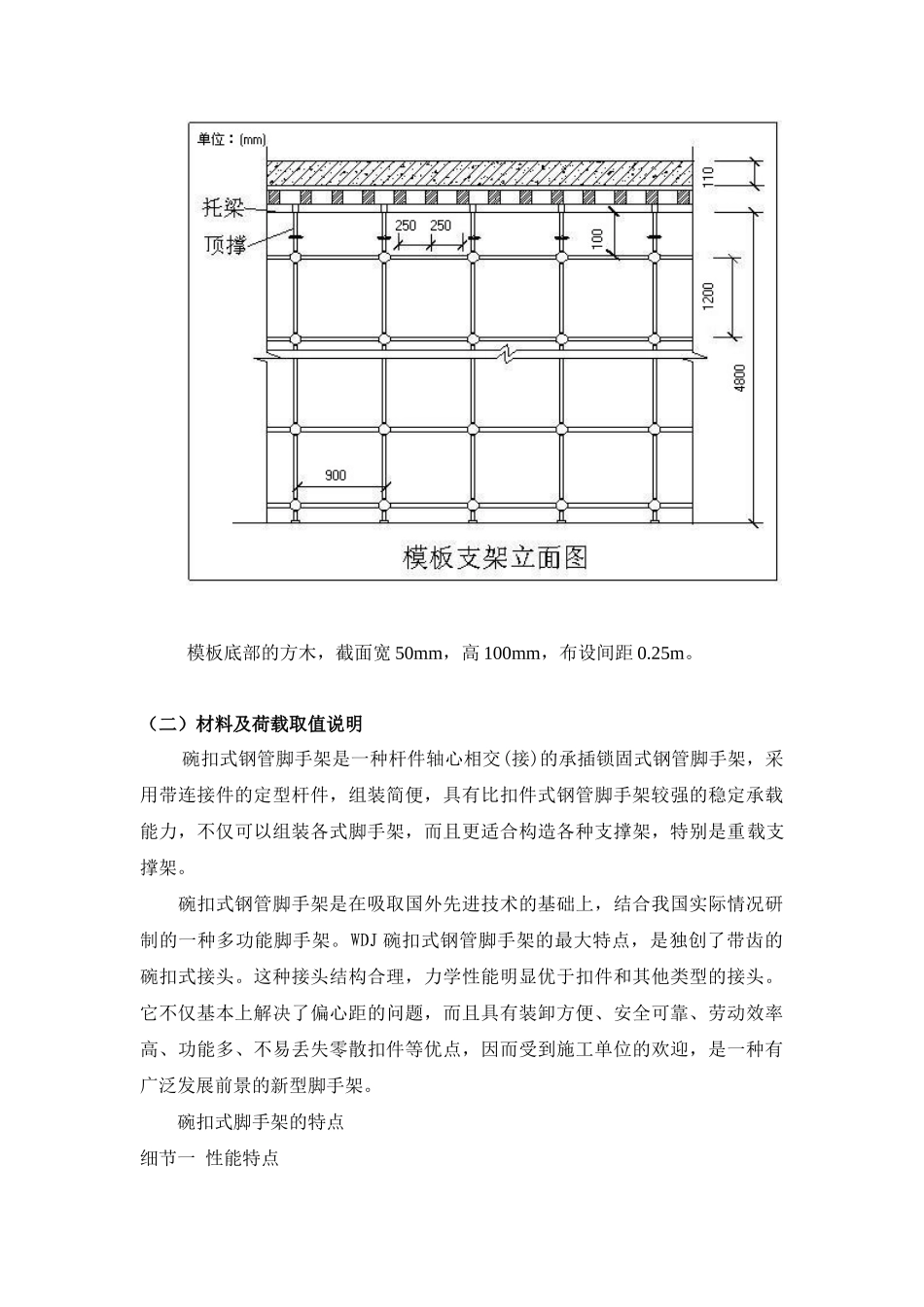

模板施工方案(碗扣式支撑)方案一、工程概况本工程场地位于天津市津南区御惠道以北、高营路以西。本工程包括厂房一、厂房二及办公楼两栋楼以及附属公厕，厂房一建筑层数为地上2层，局部3层；厂房二及实验检测中心建筑层数为地上6层，均无地下工程，总建筑面积为65543.5平方米。桩承台基础，结构形式均为钢筋混凝土框架结构，建筑设计使用年限为50年，抗震设防烈度为七度，建筑物的结构抗震等级为框架三级。厂房一，建筑高度为17.4m，首层层高7.8m，二层除仓库为3.9m外(仓库三层3.9m)，其余二层层高为7.8米。厂房二及实验检测中心，建筑高度23.55m，地上一层为4.2m,二～四层层高均为3.6米，五～六层层高圴为3.3m。本工程最大的特点是质量要求高、工期紧。原计划模板支撑体系采用钢管扣件脚手架和门式脚手架，为保证工程施工进度及模板支撑体系的安全可靠性，现改为碗扣式脚手架。二、施工准备工作1、技术准备组织现场管理人员熟悉、审查施工图纸，编制施工图预算，重点对框架模板结构施工等分项工序的技术、质量和工艺要求进行学习，并将其质量和工艺的要点向作业班组作详细的交底，并做好文字记录。2、物资准备按照施工方案做好模板结构体系的主要材料计划，根据施工平面图的要求，组织好所需的材料、机具按计划进场，在指定地点，按规定方式进行储存、堆放，确保施工所需。3、劳动组织准备根据项目经理部架构，按照劳动需要量计划，组织劳动力进场，并对其进行安全、防火、文明施工等方面的教育，向施工班组、工人进行施工方案、计划和技术交底。并建立、健全各项现场管理制度。三、综合说明（一）模板支架选型根据本工程实际情况，结合施工单位现有施工条件，经过综合技术经济比较，选择碗扣式钢管脚手架作为模板支架的搭设材料，进行相应的设计计算。（二）编制依据1、中华人民共和国行业标准，《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166－2008）。2、《建筑施工安全手册》3、建设部《建筑施工安全检查标准》(JGJ59-99)。4、本工程相关图纸，设计文件。5、国家有关模板支撑架设计、施工的其它规范、规程和文件，四、搭设方案（一）基本搭设参数模板支架高H为5.25m，立杆步距h（上下水平杆轴线间的距离）取1.2m，立杆纵距la取0.9m、1.2m，横距lb取0.9m、1.2m。立杆伸出顶层横向水平杆中心线至模板支撑点的自由长度a取0.6m。整个支架的简图如下所示。模板底部的方木，截面宽50mm，高100mm，布设间距0.25m。（二）材料及荷载取值说明碗扣式钢管脚手架是一种杆件轴心相交(接)的承插锁固式钢管脚手架，采用带连接件的定型杆件，组装简便，具有比扣件式钢管脚手架较强的稳定承载能力，不仅可以组装各式脚手架，而且更适合构造各种支撑架，特别是重载支撑架。碗扣式钢管脚手架是在吸取国外先进技术的基础上，结合我国实际情况研制的一种多功能脚手架。WDJ碗扣式钢管脚手架的最大特点，是独创了带齿的碗扣式接头。这种接头结构合理，力学性能明显优于扣件和其他类型的接头。它不仅基本上解决了偏心距的问题，而且具有装卸方便、安全可靠、劳动效率高、功能多、不易丢失零散扣件等优点，因而受到施工单位的欢迎，是一种有广泛发展前景的新型脚手架。碗扣式脚手架的特点细节一性能特点9000097680碗扣式脚手架具有以下性能特点：(1)多功能碗扣式脚手架可根据施工要求，组成模数为0．6m的多种组架尺寸和荷载的单排、双排脚手架，支撑架，支撑柱，物料提升架，爬升脚手架等多功能的施工设备、并能作曲线布置。布架场地不需做大面积的整平。(2)接头拼拆速度快由于采用了碗扣接头．避免了扣件螺栓人工操作。只用一把铁锤即可进行安装和拆卸作业，安装和拆卸速度比扣件式钢管脚手架快5倍以上。(3)减轻了劳动强度由于碗扣式钢管脚手架完全取消了螺栓作业，工人携带一把铁锤即能完成全部作业，减轻了一半的劳动强度。(4)接头强度高，安全可靠接头采用独特的碗扣式，经试验和使用证明，它具有极佳的抗剪、抗弯、抗扭能力，比其他类型的钢管脚手架的结构强度提高50％以上。由于接头具有可靠的自锁能力．整架配备有较完善的安全保障设施，所以使用安全可靠。(5)维护简单构件为不易丢失的扣件．...
