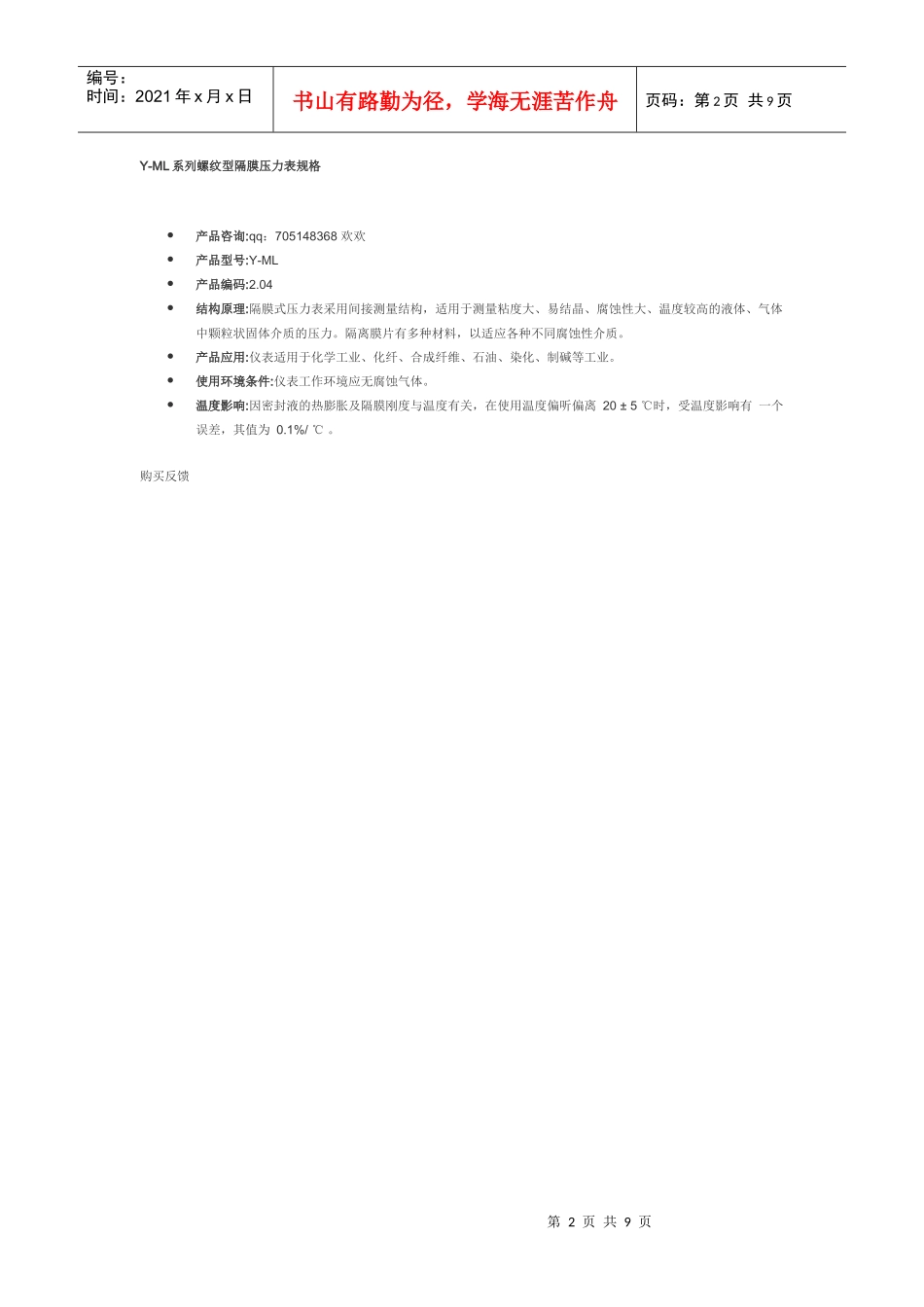

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页各类隔膜压力表规格JF充油式隔膜压力表规格结构原理:由于一体成型的构造，使得此压力表不易产生裂痕以及漏油现象，且具有优秀的抗腐蚀特性.产品应用:PP隔膜压力表专门应用于印刷电路板PCB，液体过滤帮浦及石化业。使用环境条件:运转时温度最大值60℃(因考虑传导特性)周围溫度約-20℃~60℃温度影响:运转时温度最大值60℃(因考虑传导特性)周围溫度約-20℃~60℃规格內容尺寸大小63mm精确度Class±1.5%压力范围1~30kg/cm²(bar)温度范围限制运转时温度最大值60℃(因考虑传导特性)周围溫度約-20℃~60℃接头尺寸与材质PP，直立或埋入标准內牙1/2''NPT或其它內外牙规格测量装置与材质C型管，铜合金隔膜，VITON內机材质铜合金面板材质铝制，白色底黑色字体指针材质ABS，黑色外壳材质PP，一体成型耐化性高，稳定性佳变形溫度为130℃上蓋材质PP填充液甘油(99.5%)镜面材质强化玻璃玻璃压克力第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页Y-ML系列螺纹型隔膜压力表规格产品咨询:qq：705148368欢欢产品型号:Y-ML产品编码:2.04结构原理:隔膜式压力表采用间接测量结构，适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体中颗粒状固体介质的压力。隔离膜片有多种材料，以适应各种不同腐蚀性介质。产品应用:仪表适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业。使用环境条件:仪表工作环境应无腐蚀气体。温度影响:因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏听偏离20±5℃时，受温度影响有一个误差，其值为0.1%/℃。购买反馈第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页技术参数：精确度：±1.6%，±2.5%隔膜材料：Ocr18Ni12MO2(316),哈氏合金C（H276C）,蒙乃尔合金（Cu30NI70）,钽合金（Ta），氟塑料（F4）。密封垫材料：丁晴橡胶，氟塑料。执行标准：JB/T8624-97第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页结构原理：隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于P的压力，传导至压力仪表，显示被测介质压力值。温度影响：因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏听偏离20±5℃时，受温度影响有一个误差，其值为0.1%/℃.液位差:软管连接的隔膜压力表在安装时若受到压部与压力仪表处不同位置,其液位差将形成一个压力差△P的影响,△P=密封液比重液位差。耐蚀性：隔膜压力表表的耐蚀性包含环境及测量介质的腐蚀性，可按使用条件选配隔离器，隔膜、密封垫圈的材料。敞开式突面法兰(MF)第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页法兰的选择：现根据GB（中国）、HGJ（化工部）、DIN（德国）、JIS（日本）、ANSI（美国）等法兰标准以及国内实际使用情况编制成常用法兰系列标准供用户选用，也可以接受用户其他规格的特殊订货。使用与订货须知：仪表工作环境应无腐蚀气体。不得拆卸或更换已配置的仪表以免填充液外泄影响性能。订货请说明配置仪表名称、型号、测量上限、精确度及连接管型式、软管长、隔离器接口型式、隔离器接口材料，以及法兰配接管子通径、标准代号等。如要求配置其它型式仪表，请另行详细说明。我厂也可按用户有要求定制进口设备配套隔膜压力表。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页Y-MC卫生型隔膜压力表规格产品咨询:qq：800015210051085186000产品型号:Y-50BF-MC、Y-60BF-MC、Y-63BF-MC、Y-100BF-MC、Y-150BF-MC、YN-50BF-MC、YN-60BF-MC、YN-63BF-MC、YN-100BF-MC、YN-150BF-MC、YN-100BF-MN、YN-63BF-Z-MC产品编码:2.05.01、2.05.02、2.05.03、2.05.04、2.05.05、2.05.11、2.05.12、2.05.13、2.05.14、2.05.15、2.05.16、2.05.17第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页结构原理:...
