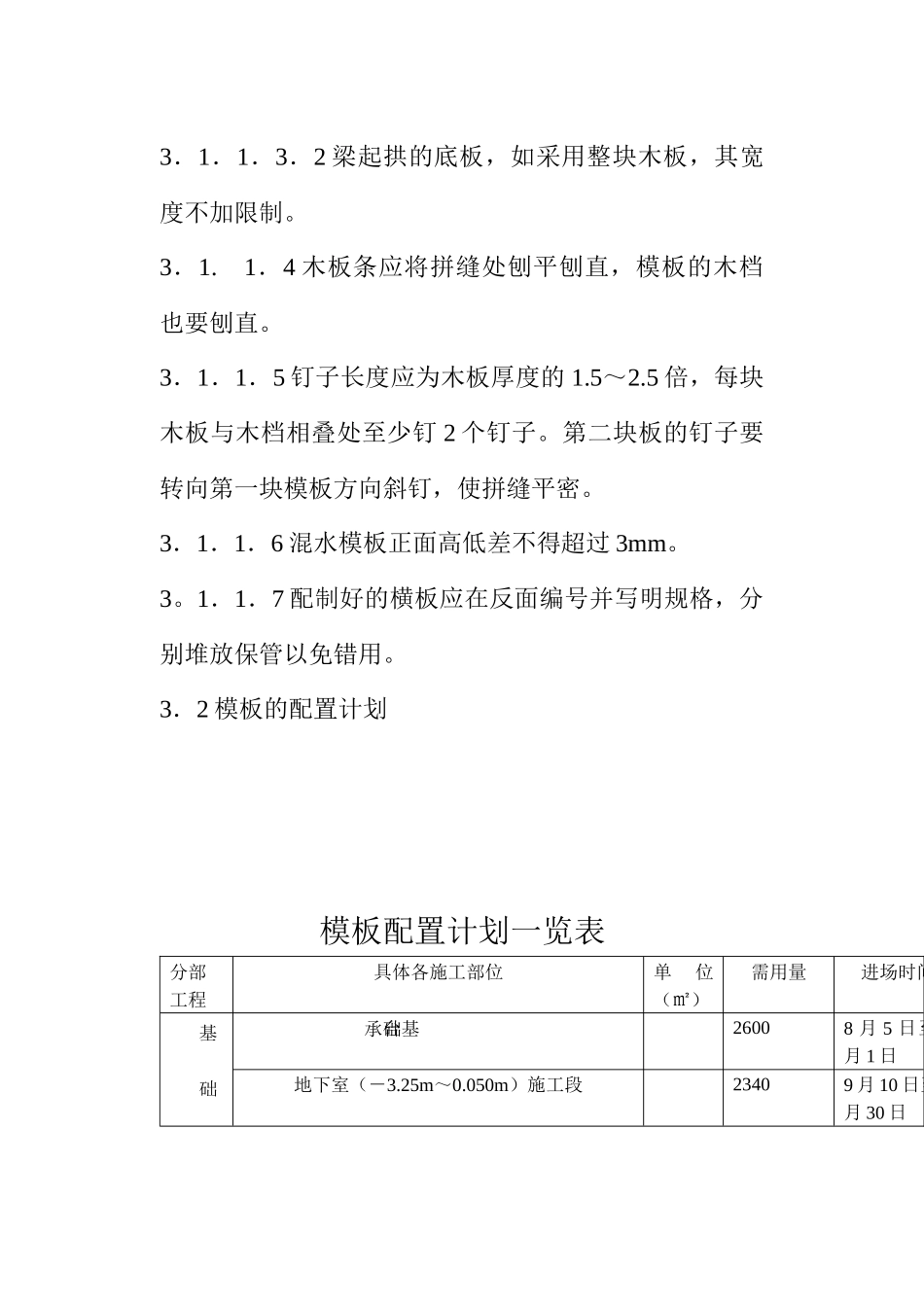

一、编制依据的规范和标准本施工方案的编制主要参考《建筑工程质量检验评定标准》(GBJ301-88)和《混凝土结构工程施工及验收规范》(GBJ50204-2002)。2．工程概况本工程位于****市金湖广场边，地理环境优雅，交通便捷；但由于邻近原建筑物密布，故场地较为窄小。建筑开发商是****金源房地产开发有限公司，工程名称为****1#、2＃楼，工程建筑面积30959.66m2，框剪结构(地下1层；地上18层、其中含1层跃层)；地下室层高3.25m。楼层平面布置形似。主要梁KL134(5)－250×800，KLn03(2)-250×400,KLn15(3)350×500，梁跨5700；最大梁Lll8a-300×1350，梁跨8350。主要柱KZ7-750×700，KZ6-750×700，KZ3-750×700；最大柱KZ4-850×500。主要楼板厚100、板跨5100；最厚板150、板跨6500。本拟建筑物外围无架空电线路通过，总配电房位置设于南边向，钢筋加工场边；1#楼南毗连2#楼，北面为新华书店空地，东邻图书批发市场，西邻近武警总队；小区内临时道路设置1条，路面平整、硬化路成“L”字形交错；建筑施工现场主要利用图书批发市场区内道路与外界联接。3．资源配置3．1材料要求本工程采用木夹板(1830×915×18mm)安装；支撑、斜支撑及梁柱模板夹楞均选用原木结构；深梁和剪力墙的穿墙螺栓选用以￠14(3号钢)。3．1．1木模板的配制要求3．1.1．1木模板及支撑系统不得选用脆性、严重扭曲和受潮容易变形的木材。3．1．1．2木模厚度：侧模一般为20mm：底模一般为20mm。3．1．1．3拼制模板的木档条规格：梁高≤700用40×50方木,梁高>700用80×80方木.3．1．1．3．1直接与混凝土接触的木板不宜大于150mm；3．1．1．3．2梁起拱的底板，如采用整块木板，其宽度不加限制。3．1.1．4木板条应将拼缝处刨平刨直，模板的木档也要刨直。3．1．1．5钉子长度应为木板厚度的1.5～2.5倍，每块木板与木档相叠处至少钉2个钉子。第二块板的钉子要转向第一块模板方向斜钉，使拼缝平密。3．1．1．6混水模板正面高低差不得超过3mm。3。1．1．7配制好的横板应在反面编号并写明规格，分别堆放保管以免错用。3．2模板的配置计划模板配置计划一览表分部工程具体各施工部位单位（㎡）需用量进场时间基础基础承台26008月5日至月1日地下室（－3.25m～0.050m）施工段23409月10日至月30日3.3配置机具及人员要求本模板工程的运输采用塔吊进行运输，人工现场拼装。4.施工过程控制拟用机具一览表设备名称型号数量（台）塔吊QT50121小圆锯ф300㎜1平刨机1手提电钻JIZC2044．1楼盖模板(肋形楼盖)肋形楼盖主要由柱、主粱和次粱及平板等组成。4．1．1柱模扳矩形柱的模板由四面侧板、柱箍、支撑组成。柱模采用木夹板裁剖拼制用100×60方木@500沿纵向分布，两头要伸出纵向板边，以便于拆除各安装。纵向侧板和横向侧板厚均为18mm。在柱模底用小方木钉成方盘，用于固定。为了防止在混凝土浇筑时模板产生膨胀变形，模外应设置柱箍，采用钢框其直径为￠10圆钢。柱箍间距应布根据柱断面大小经计算确定，为确定模板不胀模.钢箍间距与方木间距相同为500,在柱高为3.9时,柱箍在底部1500内按300分布。安装柱模板时，应先在基础面(或楼面)上弹柱轴线及边线，同一柱列应先弹两端柱轴线作边线，然后拉通线弹出中间部分柱的轴线及边线。按照边线用钢筋先把底部尺寸固定好，然后再对准边线安装柱模板，为了保证柱模的稳定，柱模之间要用水平撑、剪刀撑等互相拉结固定,如图(一)所示。4．1．2梁模板梁模板主要由侧板、底板、夹木、托木、梁箍、支撑等组成。侧板用厚18mm的木夹板条(裁割)，底板用厚18mm木夹长条扳，均加木挡拼制，或用整块板。在粱板下每隔一定间距用顶撑支设。夹木用松木板设在梁模两侧板下方，将梁侧板与底板夹紧，并钉牢在支柱项撑上。次梁模板，还应根据支设楼板模板的搁栅的标高，在两侧板外面钉上托木(横档)。在主梁与次梁交接处应在主梁侧板上留窗口，并钉上衬口档，次梁的侧板和底板钉在衬口档上。支承梁模的顶撑(又称琵琶撑、支柱)，其立柱直径为120的原木。帽木用断面50～100×100的圆木，长度根据梁高决定。为了确保梁模支设的坚实，应在楼地面上立柱底垫厚度不小于20，宽度不小于200的通长垫板，用木楔调整标高。顶撑的间距要...
