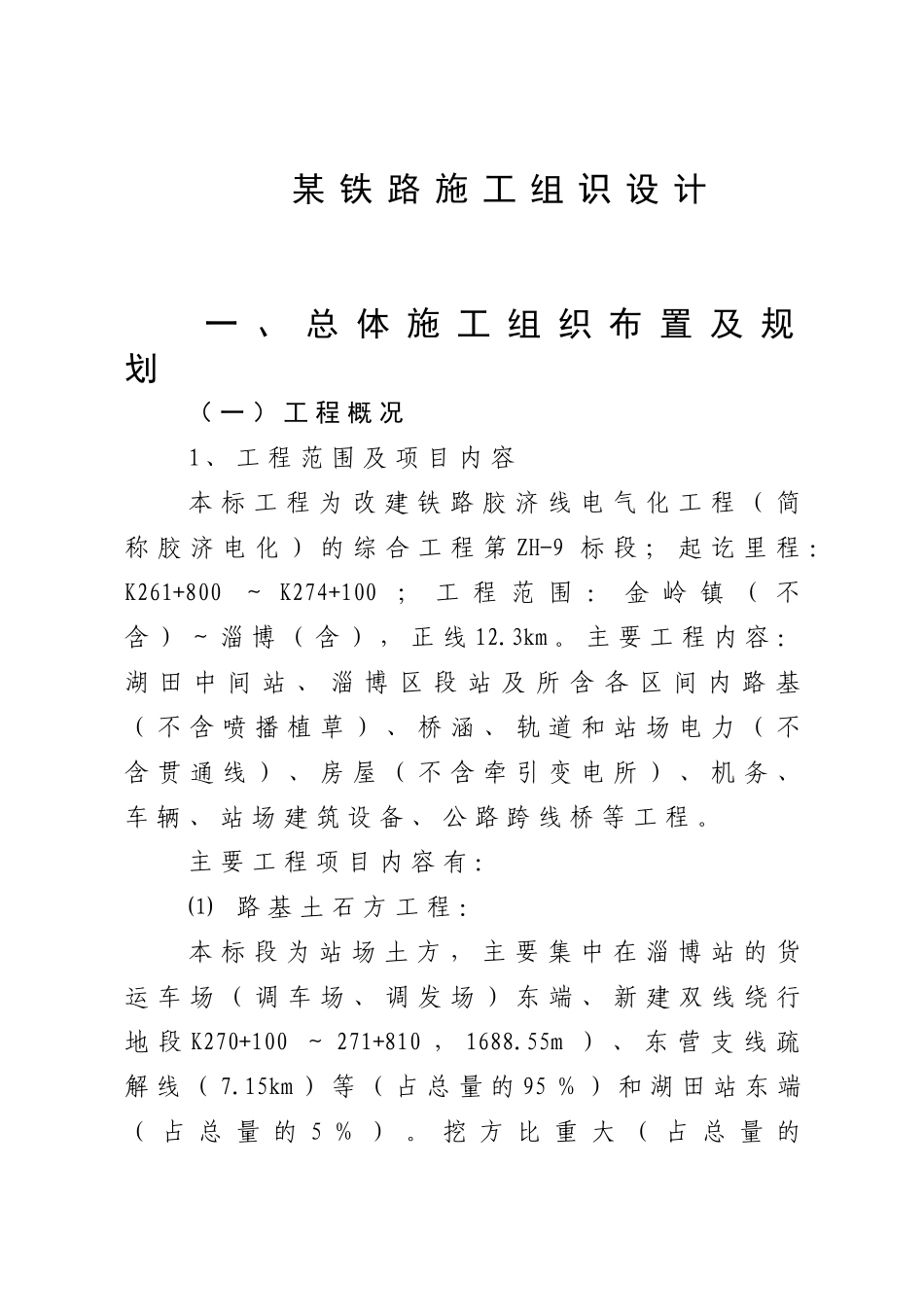

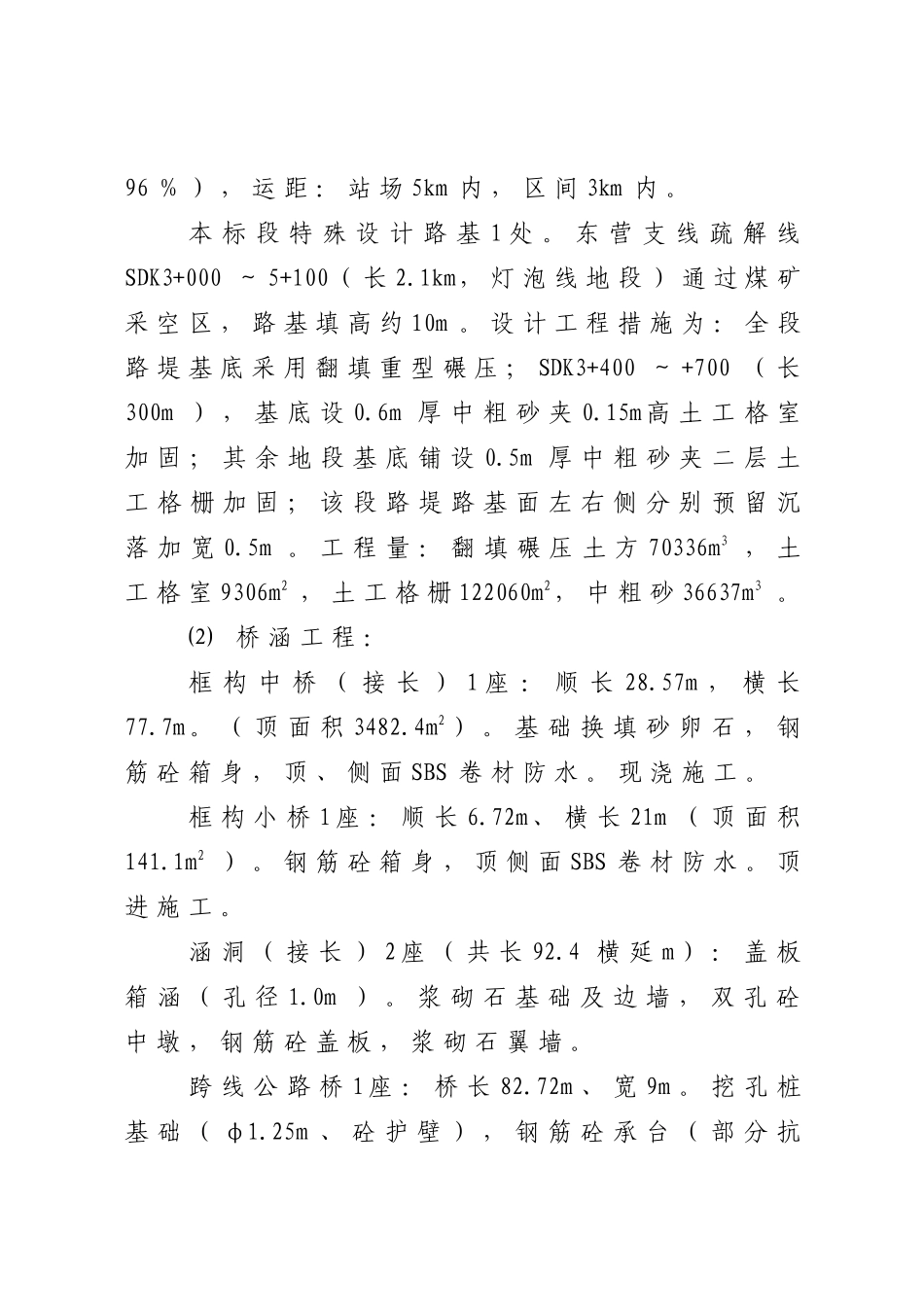

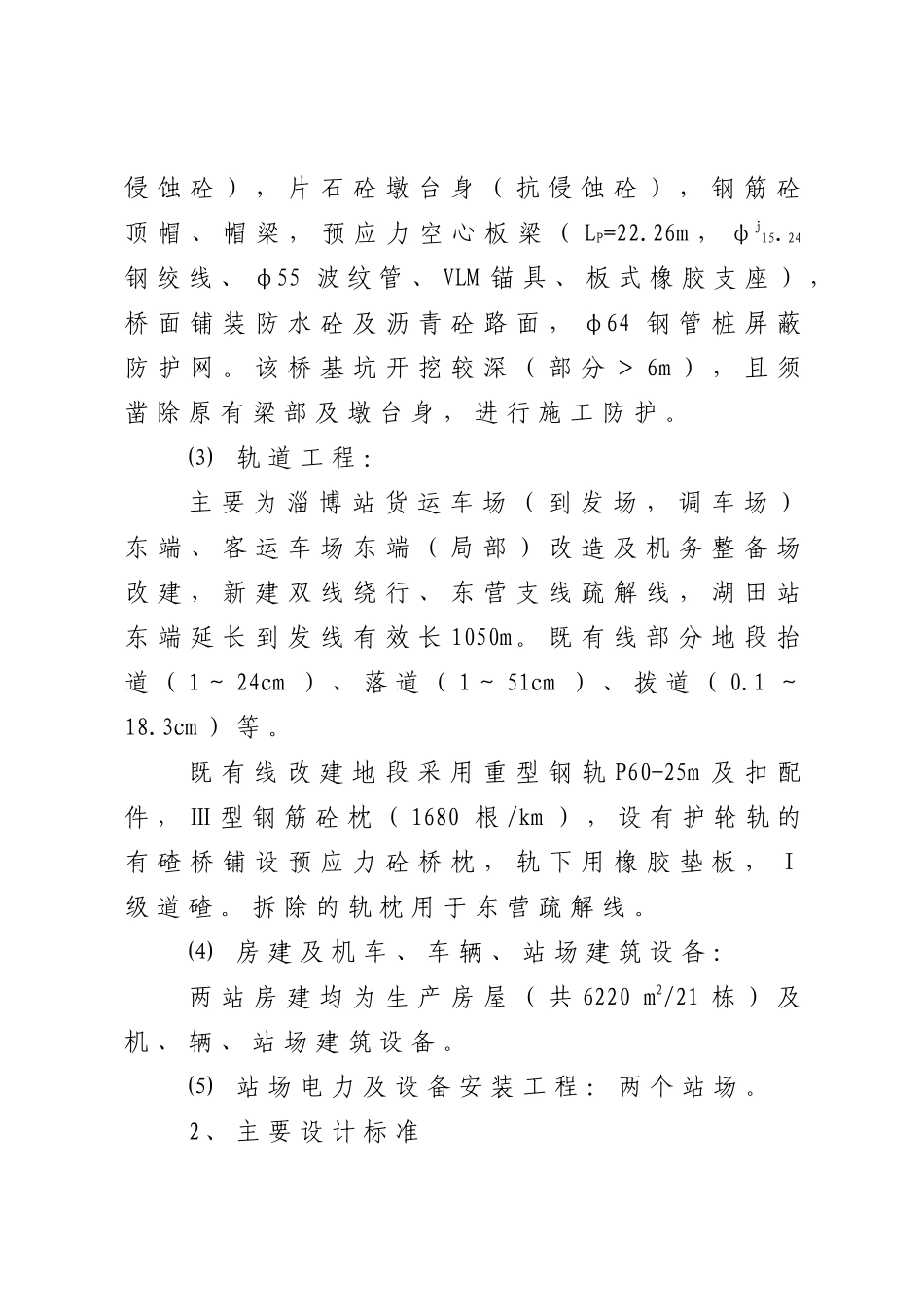

某铁路施工组识设计一、总体施工组织布置及规划（一）工程概况1、工程范围及项目内容本标工程为改建铁路胶济线电气化工程（简称胶济电化）的综合工程第ZH-9标段；起讫里程：K261+800～K274+100；工程范围：金岭镇（不含）～淄博（含），正线12.3km。主要工程内容：湖田中间站、淄博区段站及所含各区间内路基（不含喷播植草）、桥涵、轨道和站场电力（不含贯通线）、房屋（不含牵引变电所）、机务、车辆、站场建筑设备、公路跨线桥等工程。主要工程项目内容有：⑴路基土石方工程：本标段为站场土方，主要集中在淄博站的货运车场（调车场、调发场）东端、新建双线绕行地段K270+100～271+810，1688.55m）、东营支线疏解线（7.15km）等（占总量的95％）和湖田站东端（占总量的5％）。挖方比重大（占总量的96％），运距：站场5km内，区间3km内。本标段特殊设计路基1处。东营支线疏解线SDK3+000～5+100（长2.1km，灯泡线地段）通过煤矿采空区，路基填高约10m。设计工程措施为：全段路堤基底采用翻填重型碾压；SDK3+400～+700（长300m），基底设0.6m厚中粗砂夹0.15m高土工格室加固；其余地段基底铺设0.5m厚中粗砂夹二层土工格栅加固；该段路堤路基面左右侧分别预留沉落加宽0.5m。工程量：翻填碾压土方70336m3，土工格室9306m2，土工格栅122060m2，中粗砂36637m3。⑵桥涵工程：框构中桥（接长）1座：顺长28.57m，横长77.7m。（顶面积3482.4m2）。基础换填砂卵石，钢筋砼箱身，顶、侧面SBS卷材防水。现浇施工。框构小桥1座：顺长6.72m、横长21m（顶面积141.1m2）。钢筋砼箱身，顶侧面SBS卷材防水。顶进施工。涵洞（接长）2座（共长92.4横延m）：盖板箱涵（孔径1.0m）。浆砌石基础及边墙，双孔砼中墩，钢筋砼盖板，浆砌石翼墙。跨线公路桥1座：桥长82.72m、宽9m。挖孔桩基础（φ1.25m、砼护壁），钢筋砼承台（部分抗侵蚀砼），片石砼墩台身（抗侵蚀砼），钢筋砼顶帽、帽梁，预应力空心板梁（LP=22.26m，φj15.24钢绞线、φ55波纹管、VLM锚具、板式橡胶支座），桥面铺装防水砼及沥青砼路面，φ64钢管桩屏蔽防护网。该桥基坑开挖较深（部分＞6m），且须凿除原有梁部及墩台身，进行施工防护。⑶轨道工程：主要为淄博站货运车场（到发场，调车场）东端、客运车场东端（局部）改造及机务整备场改建，新建双线绕行、东营支线疏解线，湖田站东端延长到发线有效长1050m。既有线部分地段抬道（1～24cm）、落道（1～51cm）、拨道（0.1～18.3cm）等。既有线改建地段采用重型钢轨P60-25m及扣配件，Ⅲ型钢筋砼枕（1680根/km），设有护轮轨的有碴桥铺设预应力砼桥枕，轨下用橡胶垫板，Ⅰ级道碴。拆除的轨枕用于东营疏解线。⑷房建及机车、车辆、站场建筑设备：两站房建均为生产房屋（共6220m2/21栋）及机、辆、站场建筑设备。⑸站场电力及设备安装工程：两个站场。2、主要设计标准线路等级：国家I级；正线数目：双线；限坡5‰；最小半径：120km/h路段800m，130km/h路段为1000m，140～160km/h路段1600m，特殊困难地段维持现状；到发线长度：1050m；牵引种类：电力牵引；机车类型：客运SS8型电力机车，货运SS4型机车，牵引吨数5000t；闭塞类型：胶济线为无绝缘轨道电路四显示自动闭塞；轨道类型：正线P60-25m，站线P50-25m，其它站线P43-25m。3、主要工程数量本标段主要工程数量见下页表。4、自然特征⑴工程地质：K261+800～271+700地段：冲洪积平原，地形平缓。地层岩性为人工填筑砂粘土，砂粘土，局部夹黄土质砂粘土（硬塑，厚度1～15m），下伏灰岩、砂页岩夹煤层、石英砂岩夹页岩K266+660、268+820、270+050附近为正断层。砂页岩夹煤层段，既有线两侧约50m处为煤层采空区，局部地段线路通过采空区边缘。K271+700～274+100地段：山前冲洪积平原，地形平坦开阔。本标段主要工程数量表序号项目名称单位数量其中备注湖田车站淄博车站1跨线公路桥（1座）m/m282.72/744.48拆除重建2站场土方（施工方/断面方）m3247268/257279挖11514填125挖213257填8975附属土方38110m3浆砌石9703m33现浇刚架中桥（1座）m/m228.57/3482.428.57/3482.4并置梁加固4孔/1座4顶进刚架小桥（1座）m/m26.72/141.16.72/141.15盖板箱涵（2...
