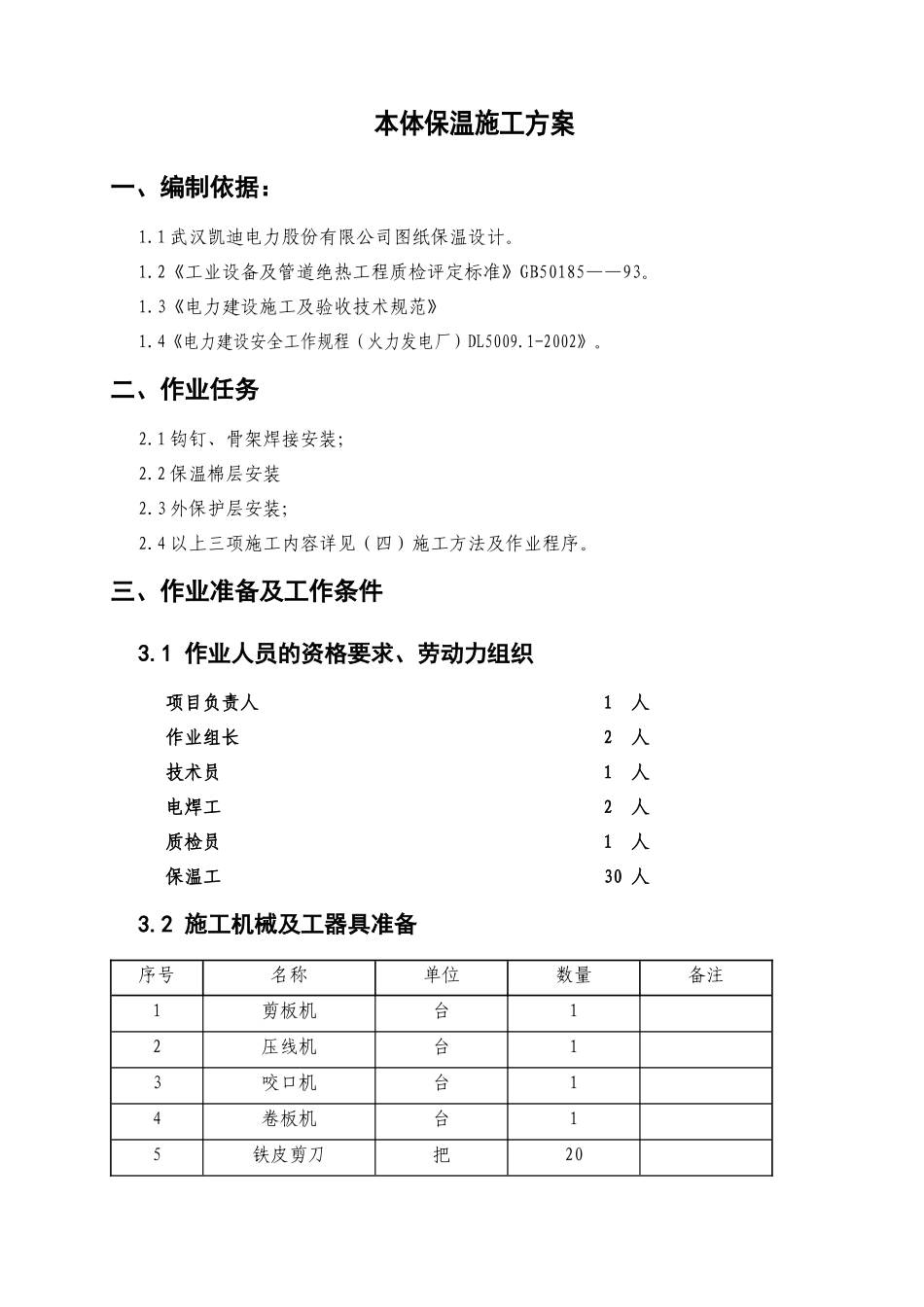

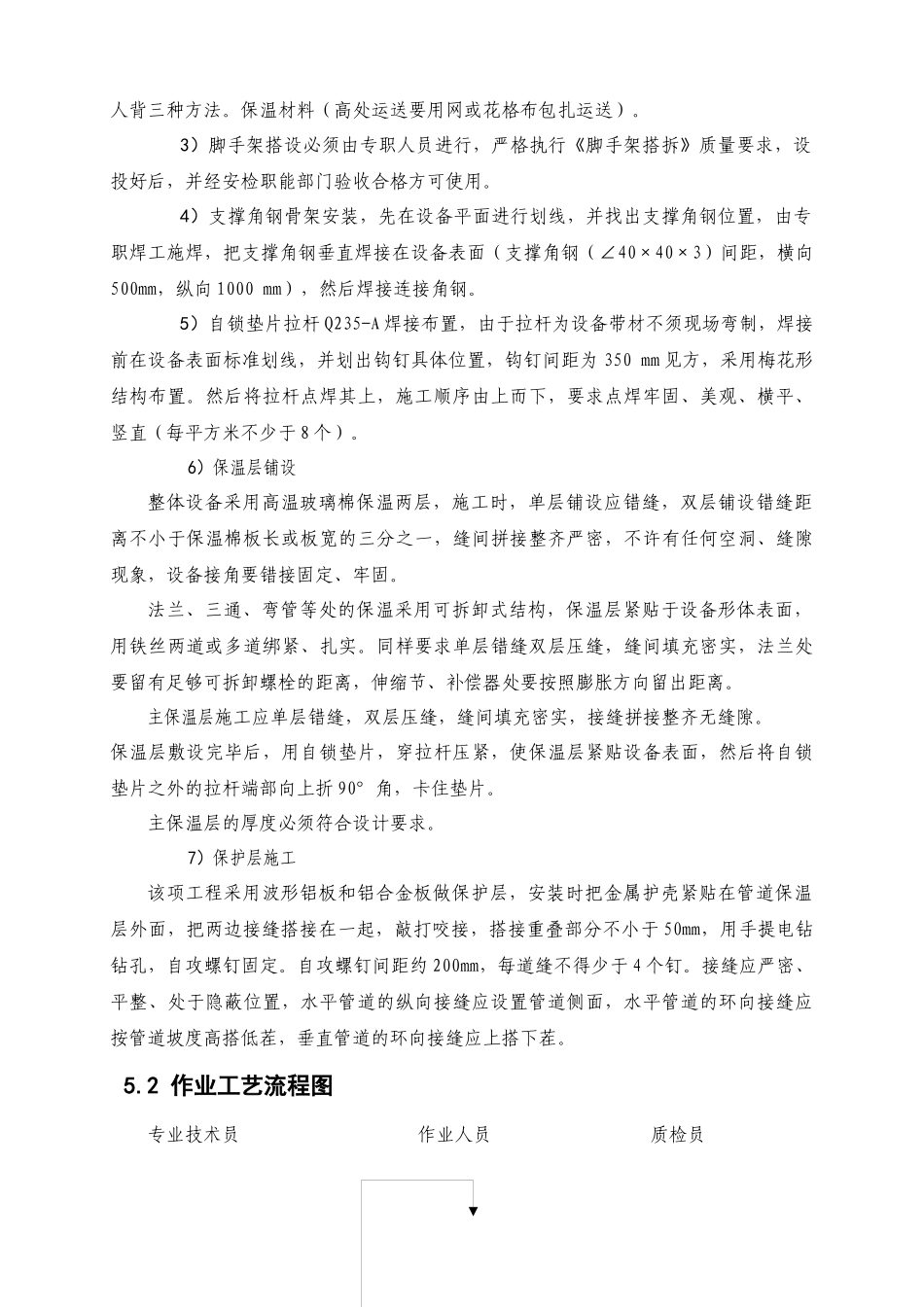

本体保温施工方案一、编制依据:1.1武汉凯迪电力股份有限公司图纸保温设计。1.2《工业设备及管道绝热工程质检评定标准》GB50185——93。1.3《电力建设施工及验收技术规范》1.4《电力建设安全工作规程(火力发电厂)DL5009.1-2002》。二、作业任务2.1钩钉、骨架焊接安装;2.2保温棉层安装2.3外保护层安装;2.4以上三项施工内容详见(四)施工方法及作业程序。三、作业准备及工作条件3.1作业人员的资格要求、劳动力组织项目负责人1人作业组长2人技术员1人电焊工2人质检员1人保温工30人3.2施工机械及工器具准备序号名称单位数量备注1剪板机台12压线机台13咬口机台14卷板机台15铁皮剪刀把206拉铆枪把307平板直尺个38拐尺个39手电钻把1010刀据把1511起重滑轮个312棕绳米30013手钳把1514电焊机台415切割机台183.3作业环境条件a.施工图纸和技术资料齐全,并且经过会审无变更,作业指导书已编制,开工手续已办。b.与保温有关的钢结构工程施工完毕,并验收合格。c.及时掌握材料到货情况,应满足施工进度的需求,领到的材料要随时用完,有剩余材料存入自备材料库,现场不得长久堆放.四、工程进度安排因保温工作与其它各专业施工项目交叉进行,在保障安全的前提下,确保施工质量与工艺及按时完成工期任务。五、作业方法及施工要求5.1作业措施及方案a.由施工技术员根据图纸以及相关资料要求,向施工人员进行交底,施工人员应细心听讲,认真理解,并进行讨论作到确无疑问后,方可办理技术交底签证。b.保温施工1)设备系统已安装完毕,经验收合格后,对其表面尘土、杂物等进行彻底清理后方可进行下一道施工工序。2)施工前对保温材料的理化性能,出厂文件以及试块进行检验,合格后签证(对于不合格的材料,不准使用),材料运送一般,采用卷扬机、尼龙绳穿定滑轮、人背三种方法。保温材料(高处运送要用网或花格布包扎运送)。3)脚手架搭设必须由专职人员进行,严格执行《脚手架搭拆》质量要求,设投好后,并经安检职能部门验收合格方可使用。4)支撑角钢骨架安装,先在设备平面进行划线,并找出支撑角钢位置,由专职焊工施焊,把支撑角钢垂直焊接在设备表面(支撑角钢(∠40×40×3)间距,横向500mm,纵向1000mm),然后焊接连接角钢。5)自锁垫片拉杆Q235-A焊接布置,由于拉杆为设备带材不须现场弯制,焊接前在设备表面标准划线,并划出钩钉具体位置,钩钉间距为350mm见方,采用梅花形结构布置。然后将拉杆点焊其上,施工顺序由上而下,要求点焊牢固、美观、横平、竖直(每平方米不少于8个)。6)保温层铺设整体设备采用高温玻璃棉保温两层,施工时,单层铺设应错缝,双层铺设错缝距离不小于保温棉板长或板宽的三分之一,缝间拼接整齐严密,不许有任何空洞、缝隙现象,设备接角要错接固定、牢固。法兰、三通、弯管等处的保温采用可拆卸式结构,保温层紧贴于设备形体表面,用铁丝两道或多道绑紧、扎实。同样要求单层错缝双层压缝,缝间填充密实,法兰处要留有足够可拆卸螺栓的距离,伸缩节、补偿器处要按照膨胀方向留出距离。主保温层施工应单层错缝,双层压缝,缝间填充密实,接缝拼接整齐无缝隙。保温层敷设完毕后,用自锁垫片,穿拉杆压紧,使保温层紧贴设备表面,然后将自锁垫片之外的拉杆端部向上折90°角,卡住垫片。主保温层的厚度必须符合设计要求。7)保护层施工该项工程采用波形铝板和铝合金板做保护层,安装时把金属护壳紧贴在管道保温层外面,把两边接缝搭接在一起,敲打咬接,搭接重叠部分不小于50mm,用手提电钻钻孔,自攻螺钉固定。自攻螺钉间距约200mm,每道缝不得少于4个钉。接缝应严密、平整、处于隐蔽位置,水平管道的纵向接缝应设置管道侧面,水平管道的环向接缝应按管道坡度高搭低茬,垂直管道的环向接缝应上搭下茬。5.2作业工艺流程图专业技术员作业人员质检员5.3质量及工艺保证措施a.工程质量检验及评定标准1)施工质量必须符合图纸设计要求。2)评定标准执行《工业设备及管道绝热工程检验评定标准》GB50185-93,《电力建设施工及验收规范》。3)工序验收及验收等级。A、材料验收等级三级B、钩钉、骨架安装三级C、主保温层施工四级D、保护层施工四级B.关键检查项目,...
