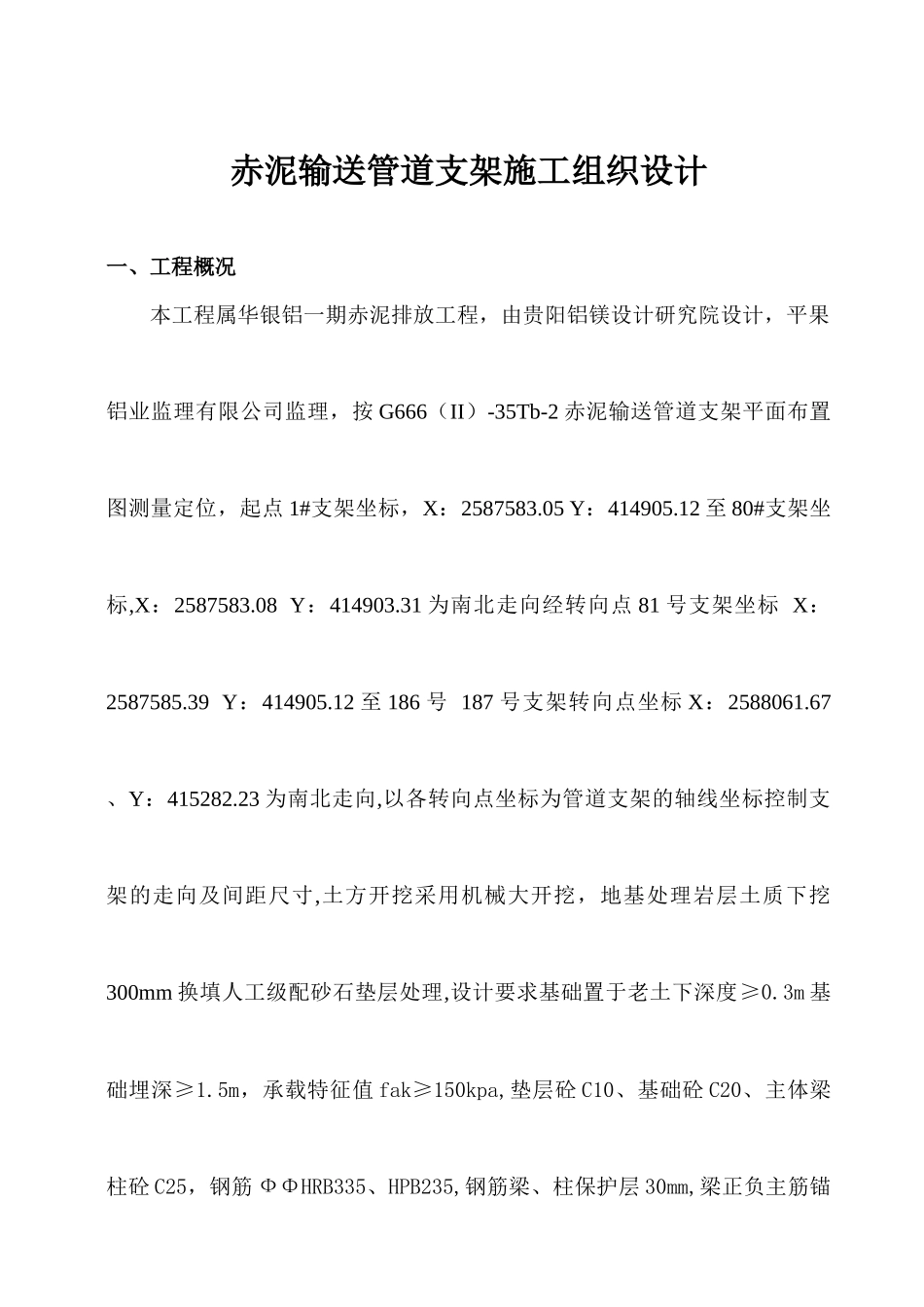

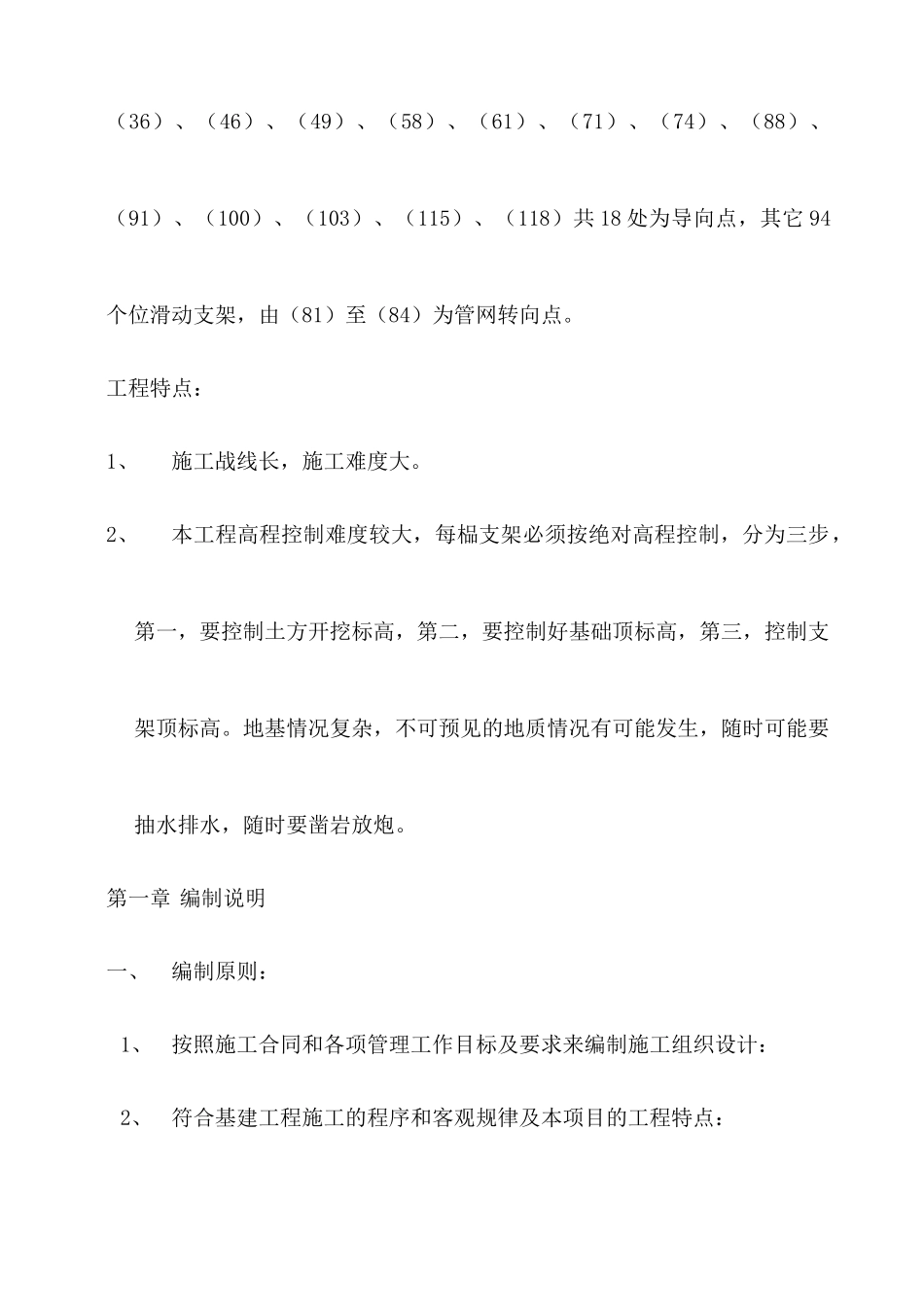

赤泥输送管道支架施工组织设计一、工程概况本工程属华银铝一期赤泥排放工程，由贵阳铝镁设计研究院设计，平果铝业监理有限公司监理，按G666（II）-35Tb-2赤泥输送管道支架平面布置图测量定位，起点1#支架坐标，X：2587583.05Y：414905.12至80#支架坐标,X：2587583.08Y：414903.31为南北走向经转向点81号支架坐标X：2587585.39Y：414905.12至186号187号支架转向点坐标X：2588061.67、Y：415282.23为南北走向,以各转向点坐标为管道支架的轴线坐标控制支架的走向及间距尺寸,土方开挖采用机械大开挖，地基处理岩层土质下挖300mm换填人工级配砂石垫层处理,设计要求基础置于老土下深度≥0.3m基础埋深≥1.5m，承载特征值fak≥150kpa,垫层砼C10、基础砼C20、主体梁柱砼C25，钢筋ФΦHRB335、HPB235,钢筋梁、柱保护层30mm,梁正负主筋锚入柱内35d,支架顶标高按照工艺要求,每榀支架标高不等。我单位承建的支架有1-121#支架，基础为J-1=8个G-J-2A=4个G-J-2=2个J-2=58个J-3=20个J-4=24个G-J-1=30个J-1a=6个J-2a=12个J-3a=4个J-3b=12个J-4a=12个J-2b=26个J-1a=12个，分别用在滑动支架与固定支架基础,其中①线～1-2/3～1-3/3～②线支架为GHJ-1蜂窝梁长15.3M，宽4.16M、高1.38M、桁架跨8#路,⒅线～18-2/3～18-3/3～⒆线支架为GHJ-1蜂窝梁长15.3M、宽4.16M、高1.38M桁架跨公路，(37)线～37-2/3～37-3/3～（38）线～38-2/3～38-3/3～(39)线为GHJ-2桁架与GHJ-3桁架分别为：长15.15M、宽4.16M、高1.38M与长16.15M、宽4.16M、高1.38M钢桁架跨过9#公路与厂区围墙外排洪沟使①～（121）线支架贯通，支架又分为（4）、（16）、（28）、（41）、（53）、（65）、（79）、（94）、（109）线共有9处为固定支架，(9)、(12)、(21)、（24）、（33）、（36）、（46）、（49）、（58）、（61）、（71）、（74）、（88）、（91）、（100）、（103）、（115）、（118）共18处为导向点，其它94个位滑动支架，由（81）至（84）为管网转向点。工程特点：1、施工战线长，施工难度大。2、本工程高程控制难度较大，每榀支架必须按绝对高程控制，分为三步，第一，要控制土方开挖标高，第二，要控制好基础顶标高，第三，控制支架顶标高。地基情况复杂，不可预见的地质情况有可能发生，随时可能要抽水排水，随时要凿岩放炮。第一章编制说明一、编制原则：1、按照施工合同和各项管理工作目标及要求来编制施工组织设计：2、符合基建工程施工的程序和客观规律及本项目的工程特点：3、以本公司先进的技术、机械设备、人员素质为基础，采用科学有效的施工方法，先进的管理模式。现代化的配置，完善的措施，实现预期目标：4、该项目施工用地正在征地，以按设计坐标将管道支架位置确定，我项目部经总包单位和监理公司协调提出供生产和办公用地，便于我公司及时进行施工准备，保证顺利开工，详见施工平面布置图。5、为保证施工安全，切实履行安全生产责任，根据《建设工程安全生产管理条例》第二十六条规定，结合本工程的特点，对工程中易发生安全事故的子项编制专向安全施工方案。二、编制依据：1、我公司同中铝国际华银工程总承包部在合同签定过程中的来往文件；2、贵阳铝镁设计院设计赤泥输送管道支架施工图G666（II）-35Tb23、按现行的国家技术规范，规程及标准。4、目前天气情况、征地情况和中铝国际华银铝工程总承包项目部对工程管理的具体要求。5、我公司《质量管理手册》系列文件和《职业安全健康与环境管理手册》系列文件；6、本公司拥有的技术装备、组织管理力量和多年的大中型工业厂区工程建设施工经验。7、合理安排工序穿插，形成流水线作业，一条龙生产线顺序多层作业，多工种施工合理安排工期，注意防盗工作，做业战线长。应分段施工使现场保卫工作能够得到满足，才能使施工进度达到要求。第三章本工程施工的标准及规范1、建筑工程施工质量验收统一标准GB50300-20012、建筑地基与基础工程施工质量验收规范GB50202-20023、混凝土结构工程施工质量验收规范GB50204-20024、钢筋焊接及验收规程JGJ18-965、建筑地基处理技术规范JGJ79-916、砌体工程施工质量验收规范GB50203-20027、钢结构工程施工质量验收规范GB50205-208、屋...
