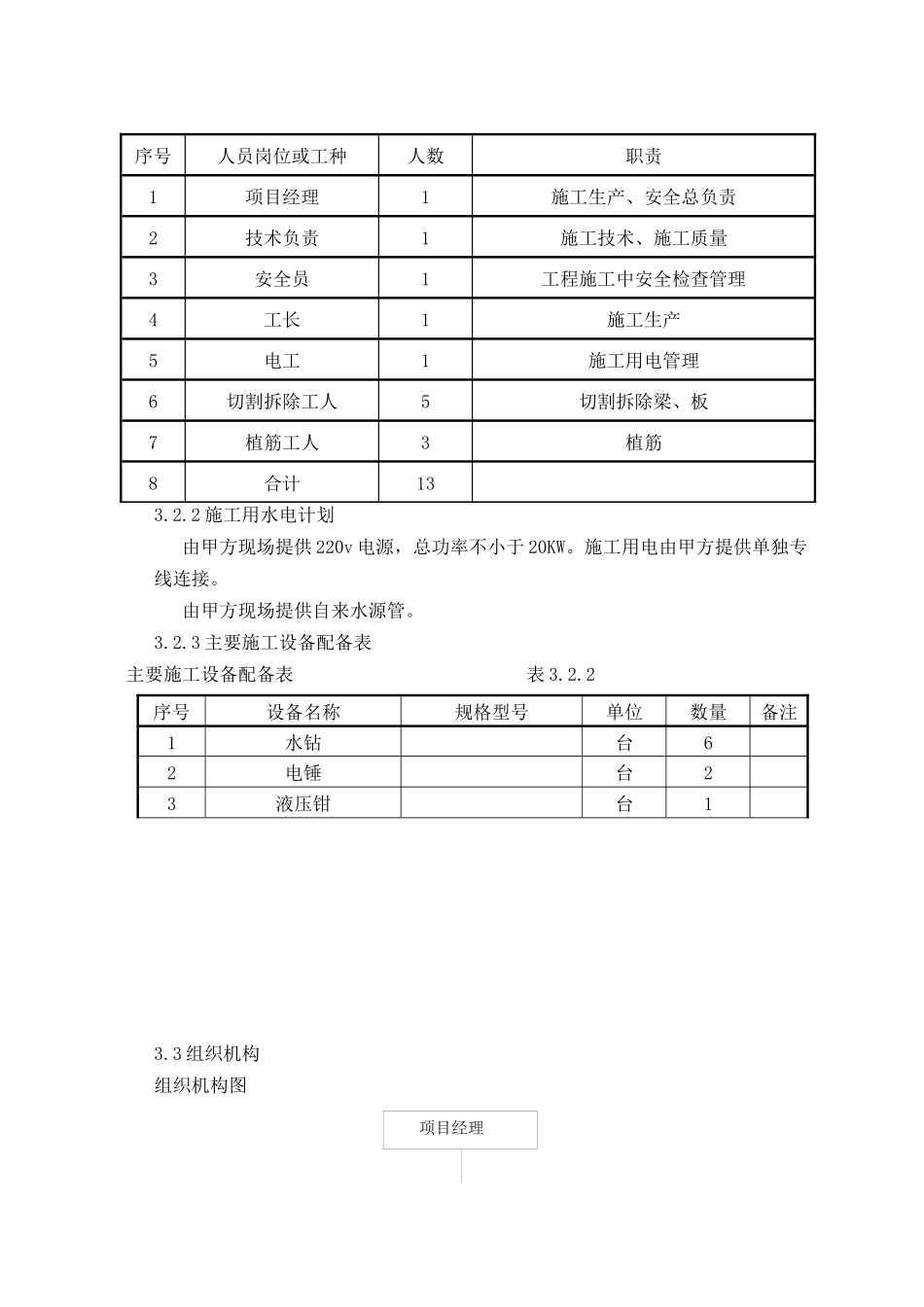

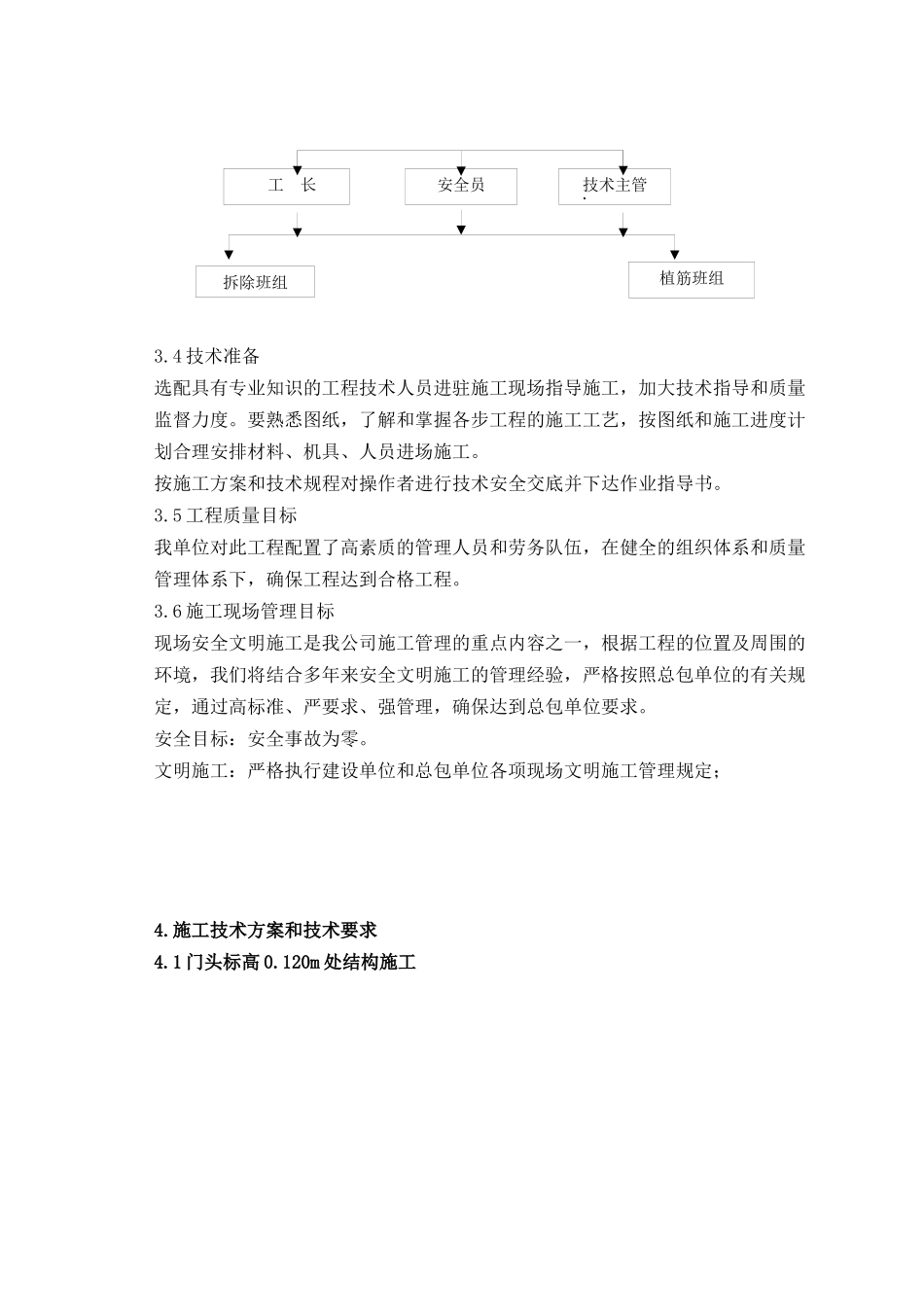

柳明家园西区21~31#楼门头改造施工方案1.编制依据本安装方案编制依据见下表序名称编号一设计文件1北京环洋世纪国际建筑顾问有限公司2009年5月20日设计变更通知单结更-032柳明家园西区23#楼结构施工图纸（电子版）二施工及验收规范、规程、标准1混凝土结构工程施工质量验收规范GB50204—20022混凝土结构加固设计规范GB50367-20063房屋修缮工程施工质量验收规程DB11/509-20072.工程概况2.1柳明家园西区21~31#楼位于北京市阜石路，建设单位为北京金隅嘉业房地产开发有限公司，设计单位为北京环洋世纪国际建筑顾问有限公司。按设计变更通知单要求，本次工程项目为门头部分修改，分三层结构，标高分别为0.120处、2.550处、5.50处。梁的截面、悬挑长度、配筋等均需按设计变更要求进行改造施工。3.施工部署3.1施工作业顺序安排本工程的施工方法可由下层至上层逐层进行施工；新开门洞口按总包单位要求进行施工。3.2施工准备3.2.1施工人员进场计划工地施工现场设项目部。施工人员总数13人。根据甲方要求进场时间准时进场。施工人员配备见表3.2.1。施工人员配备表表3.2.1序号人员岗位或工种人数职责1项目经理1施工生产、安全总负责2技术负责1施工技术、施工质量3安全员1工程施工中安全检查管理4工长1施工生产5电工1施工用电管理6切割拆除工人5切割拆除梁、板7植筋工人3植筋8合计133.2.2施工用水电计划由甲方现场提供220v电源，总功率不小于20KW。施工用电由甲方提供单独专线连接。由甲方现场提供自来水源管。3.2.3主要施工设备配备表主要施工设备配备表表3.2.2序号设备名称规格型号单位数量备注1水钻台62电锤台23液压钳台13.3组织机构组织机构图项目经理3.4技术准备选配具有专业知识的工程技术人员进驻施工现场指导施工，加大技术指导和质量监督力度。要熟悉图纸，了解和掌握各步工程的施工工艺，按图纸和施工进度计划合理安排材料、机具、人员进场施工。按施工方案和技术规程对操作者进行技术安全交底并下达作业指导书。3.5工程质量目标我单位对此工程配置了高素质的管理人员和劳务队伍，在健全的组织体系和质量管理体系下，确保工程达到合格工程。3.6施工现场管理目标现场安全文明施工是我公司施工管理的重点内容之一，根据工程的位置及周围的环境，我们将结合多年来安全文明施工的管理经验，严格按照总包单位的有关规定，通过高标准、严要求、强管理，确保达到总包单位要求。安全目标：安全事故为零。文明施工：严格执行建设单位和总包单位各项现场文明施工管理规定；4.施工技术方案和技术要求4.1门头标高0.120m处结构施工技术主管政工长拆除班组安全员植筋班组原结构图根据变更要求，XL1（160*600）变更为XL1（160*600），悬挑长度分别由1500mm、1800mm变更为2080mm，L1（1）需进行拆除，在悬挑梁端部新增L1（1）400*400。施工时先拆除L1（1）,拆除时采用水钻静力切割拆除，水钻钻头采用直径100，分块切割，切割图如下：变更后的悬挑梁长度增加，如采用将梁端部局部拆除重新浇筑混您土的方法，使梁形成了一道施工缝，梁的整体性受到很大影响。现采用将原现浇XL1采用整体破碎拆除的方法，新增加的XL1与原梁的钢筋相同，拆除时需保留原梁的上下铁主筋及腰筋，拆除采用液压钳破碎拆除。用此施工方法可保留原混凝土内的主筋。破碎拆除完成后，钢筋采用焊接的方法进行加长，由于原钢筋为三级钢筋，焊接采用E50xx系类焊条，焊接长度单面10d，双面焊接5d（d为钢筋直径），焊接符合现行规范的规定。重新绑扎箍筋，支模浇筑混凝土，新梁的施工由总包单位完成。4.2门头标高2.550m处结构施工原2.550处结构图根据变更要求，XL1（160*1300）变更为XL2（160*1100），悬挑长度分别由1580mm、1880mm变更为2080mm，L1（1）需进行拆除，在原梁的位置增加梁TL4,混凝土板在悬挑梁端部新增L2（1）200*460。施工时先拆除L1（1）外侧的混凝土板，混凝土板的拆除采用采用水钻切割拆除。施工时先拆除L1（1）,拆除时采用水钻静力切割拆除，水钻钻头采用直径100，分块切割，切割图如下图：变更后的悬挑梁XL长度增加，如采用将梁端部局部拆除重新浇筑混您土的方法，使梁形成了一道施工缝，梁的整体性受到很大影响。现...
