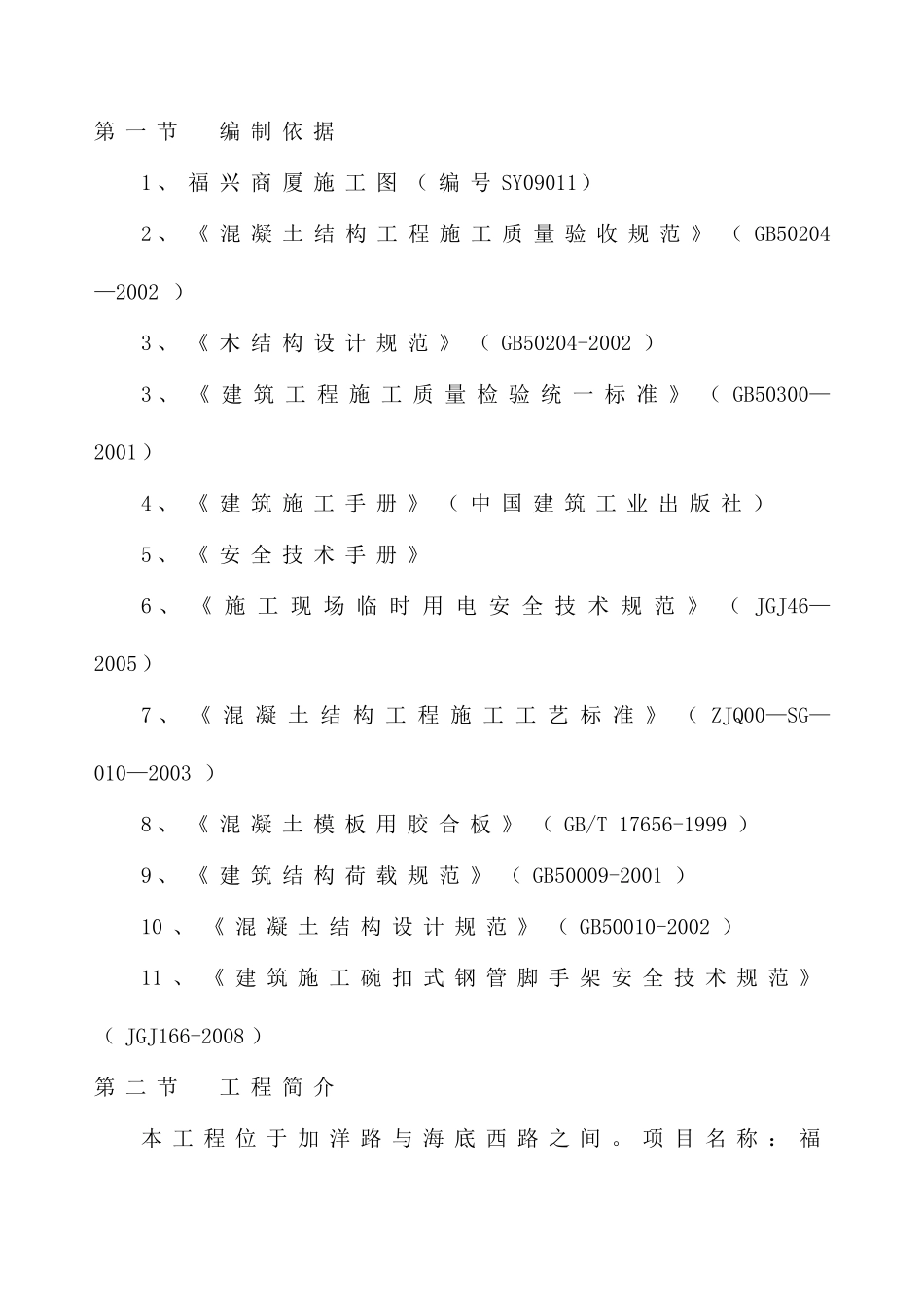

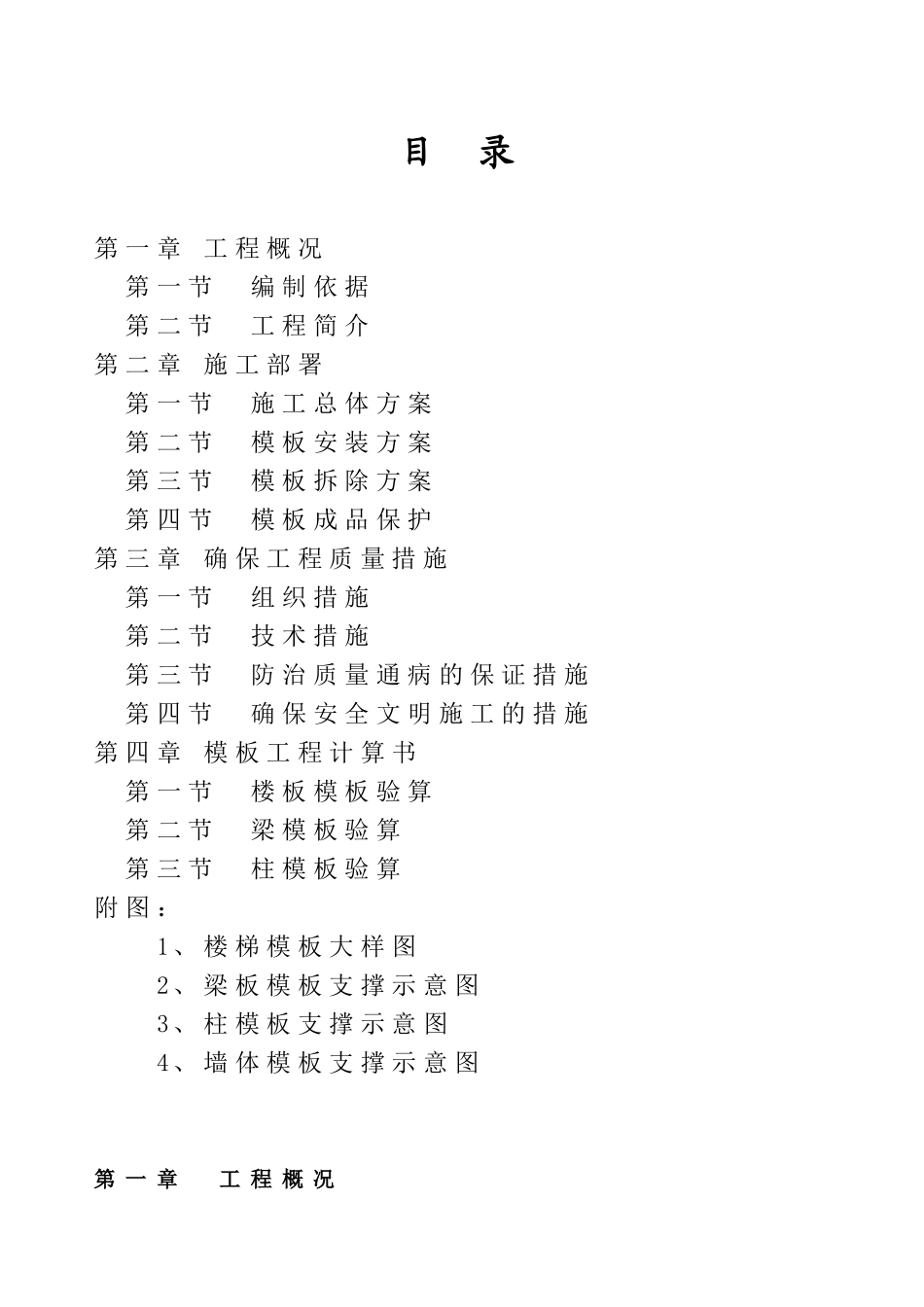

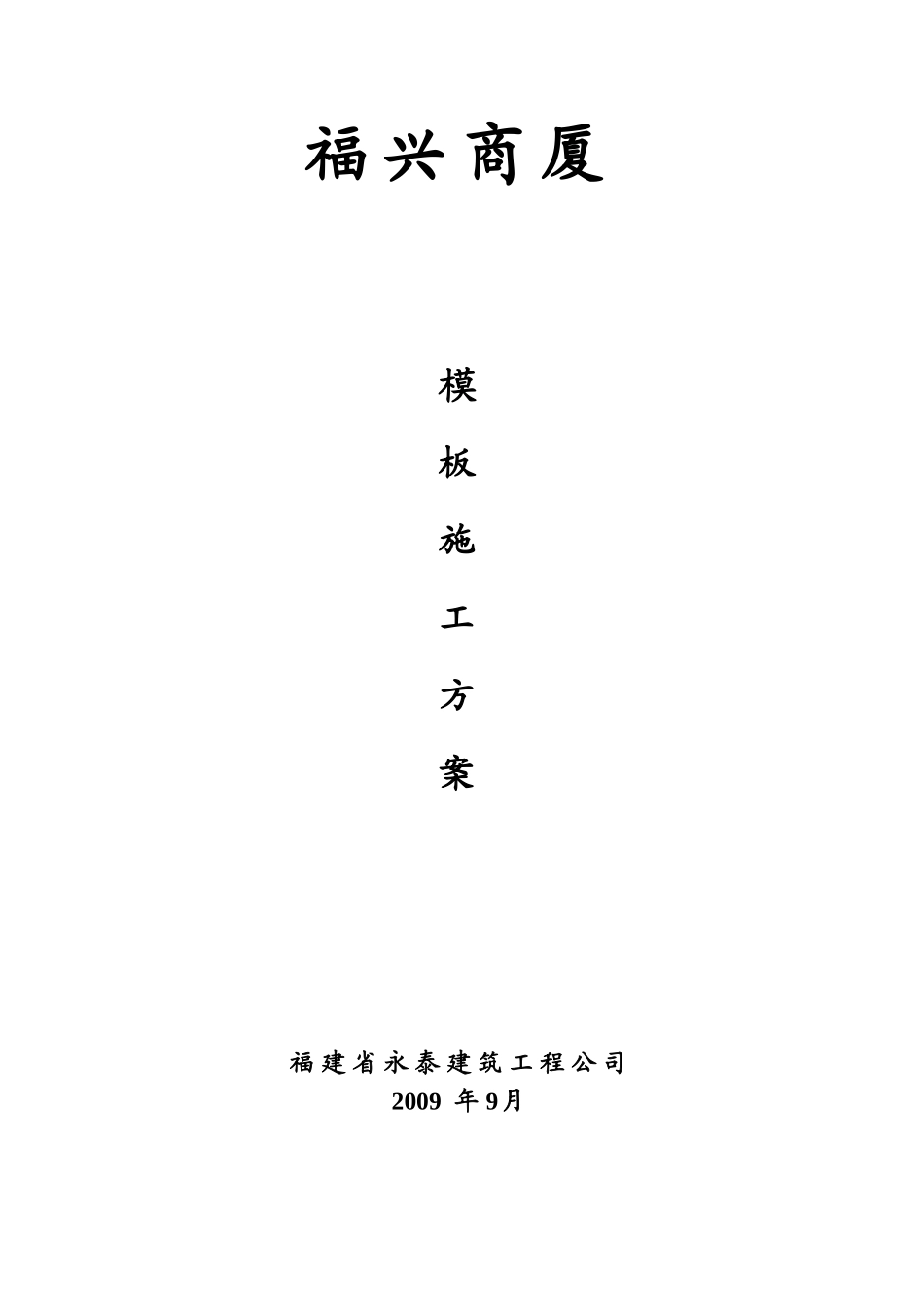

福兴商厦模板施工方案福建省永泰建筑工程公司2009年9月目录第一章工程概况第一节编制依据第二节工程简介第二章施工部署第一节施工总体方案第二节模板安装方案第三节模板拆除方案第四节模板成品保护第三章确保工程质量措施第一节组织措施第二节技术措施第三节防治质量通病的保证措施第四节确保安全文明施工的措施第四章模板工程计算书第一节楼板模板验算第二节梁模板验算第三节柱模板验算附图：1、楼梯模板大样图2、梁板模板支撑示意图3、柱模板支撑示意图4、墙体模板支撑示意图第一章工程概况第一节编制依据1、福兴商厦施工图（编号SY09011）2、《混凝土结构工程施工质量验收规范》（GB50204—2002）3、《木结构设计规范》（GB50204-2002）3、《建筑工程施工质量检验统一标准》（GB50300—2001）4、《建筑施工手册》（中国建筑工业出版社）5、《安全技术手册》6、《施工现场临时用电安全技术规范》（JGJ46—2005）7、《混凝土结构工程施工工艺标准》（ZJQ00—SG—010—2003）8、《混凝土模板用胶合板》（GB/T17656-1999）9、《建筑结构荷载规范》（GB50009-2001）10、《混凝土结构设计规范》（GB50010-2002）11、《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008）第二节工程简介本工程位于加洋路与海底西路之间。项目名称：福兴商厦；地上六层，建筑面积4949.14㎡；地下一层，建筑面积1328.76㎡；占地面积为910.26㎡；总建筑面积6277.9㎡；建筑总高度23.55米；室内±0.000相对标高为8.15米，室内外高差300；框架结构为多层公共建筑；耐火等级：地下一级，地上二级；抗震设防烈度七度，标准设防（丙类）；建筑结构安全等级为二级；框架抗震等级三级；结构使用年限50年。本工程各层高如下：部位地下室1层2层3层4层5层6层层高（米）3.64.54.83334.8主要柱截面概况部位截面尺寸（mm）地下室500×600、500×500、400×500、700×700、600×600、800×800、700×800、400×400、600×7001层500×600、500×500、400×500、600×700、700×700、400×400、600×6002层500×600、500×500、400×600、600×700、400×500、400×400、600×600、450×4503层、4层500×600、500×500、600×700、400×500、400×400、600×600、450×4505层、6层400×400、400×500、500×600、350×400板厚度分布为：部位截面尺寸（mm）1层100、110、120、180、2002层100、110、120、1503层100、110、1204层100、110、1205层100、110、1206层100、110、120各层梁截面尺寸为部位截面尺寸（mm）1层200×600、200×500、200×400、250×500、250×700、250×800、250×1100、200×700、500×600、250×400、250×1200、300×1000、250×600、200×650、200×6302层250×500、250×600、200×600、200×500、200×400、250×700、250×800、200×700、250×400、300×10003层250×600、200×600、200×500、200×400、250×700、250×800、200×700、200×800、300×10004层250×500、250×600、200×600、200×500、200×400、250×700、250×800、200×7005层250×500、250×600、200×600、200×500、200×400、250×700、250×800、200×7006层250×500、250×600、200×600、200×500、200×400、250×700、250×800、200×700、300×700、300×600、200×1500第二章施工部署第一节施工总体方案柱、梁板模板安装就位后浇捣柱砼，梁板模板待上一层梁板砼浇筑完毕，且强度达到《混凝土结构工程施工质量验收规范》GB50204-2002拆模要求时，方可拆除梁板支撑模板。第二节模板安装方案1.承台、地梁模板：本工程承台、地梁模板采用灰砂砖砌筑。2.柱模（1）材料使用及布置：柱模采用18mm九夹板竖拼，竖档采用80×80㎜杉木@300通长布置。柱箍采用100×100杉木@300双拼，采用Φ12钢筋对拉锁紧。（2）安装：柱位弹线放样后用L30×30㎜角钢焊限位，作为立模依据。轴线、标高、垂直度经检查校正后正式固定，下部设纵横水平边接杆，上部设斜撑并用剪刀撑加固，柱砼一次浇捣，柱模与梁底模板和支撑同时安装，使柱梁模板形成整体。柱底部预留清理口，柱顶设置泻水孔。柱模安装时应注意预埋件、管线等位置的准确。3....
