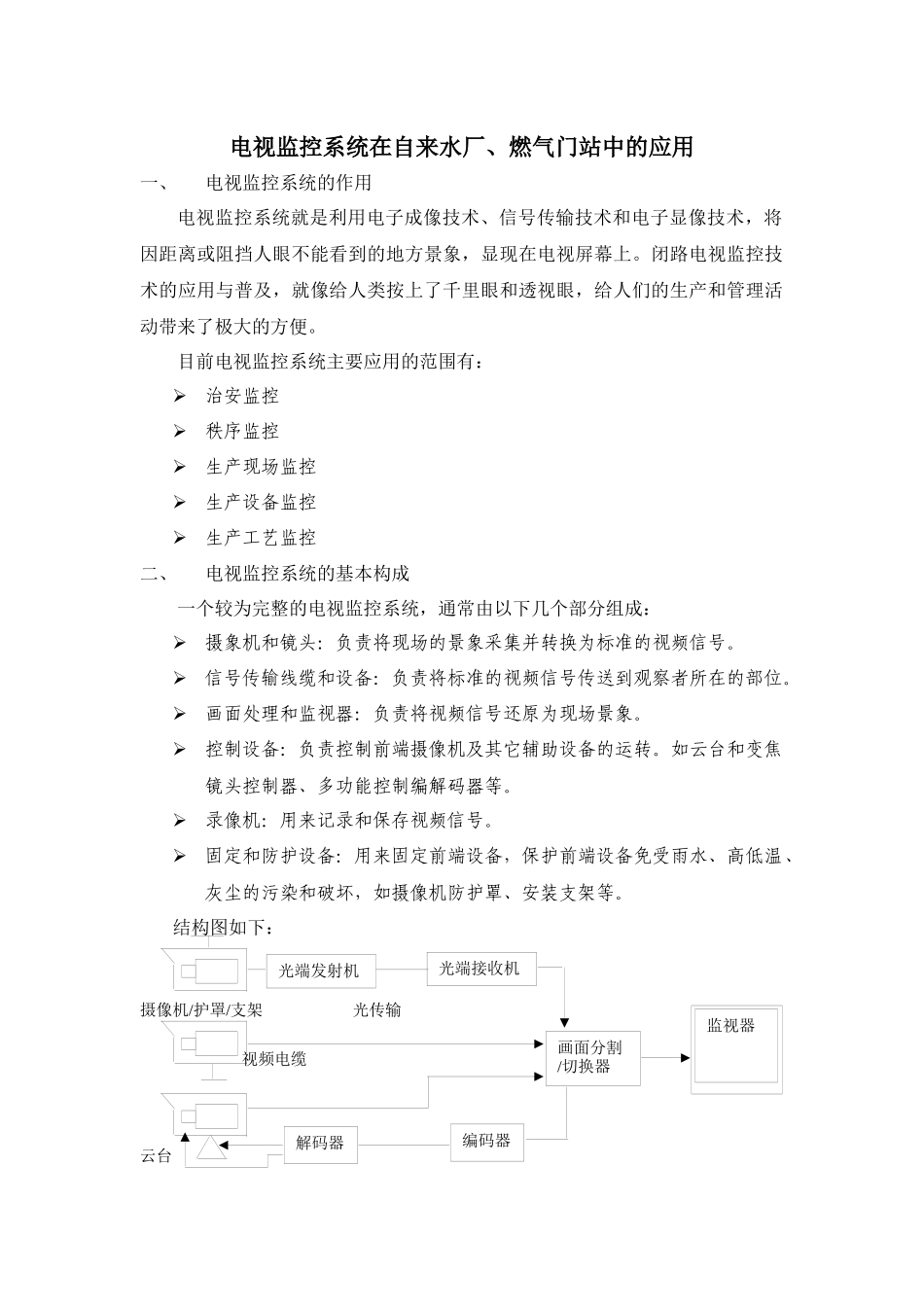

电视监控系统在自来水厂、燃气门站中的应用一、电视监控系统的作用电视监控系统就是利用电子成像技术、信号传输技术和电子显像技术，将因距离或阻挡人眼不能看到的地方景象，显现在电视屏幕上。闭路电视监控技术的应用与普及，就像给人类按上了千里眼和透视眼，给人们的生产和管理活动带来了极大的方便。目前电视监控系统主要应用的范围有：治安监控秩序监控生产现场监控生产设备监控生产工艺监控二、电视监控系统的基本构成一个较为完整的电视监控系统，通常由以下几个部分组成：摄象机和镜头：负责将现场的景象采集并转换为标准的视频信号。信号传输线缆和设备：负责将标准的视频信号传送到观察者所在的部位。画面处理和监视器：负责将视频信号还原为现场景象。控制设备：负责控制前端摄像机及其它辅助设备的运转。如云台和变焦镜头控制器、多功能控制编解码器等。录像机：用来记录和保存视频信号。固定和防护设备：用来固定前端设备，保护前端设备免受雨水、高低温、灰尘的污染和破坏，如摄像机防护罩、安装支架等。结构图如下：摄像机/护罩/支架光传输视频电缆云台解码器画面分割/切换器光端发射机光端接收机监视器编码器三、监控系统领域的新概念－数码监控如今，随着数字技术和网络技术的发展和广泛应用，电视监控系统已经由原来的完全模拟监控向数字化、网络化监控系统过渡，并由此诞生了数码监控的概念。数码监控采用了目前先进的数字技术、网络技术和视频编码技术，将模拟的视频信号转换为可以在电脑硬盘上保存、在网络上传输的数字信号。借助于互联网的强大功能，可以实现对现场环境随时随地的监控，而且录像保存的容量更大、时间更长、检索回放更加便捷。目前先进的数码监控系统所采用的视频编码标准为MPEG4和H.264标准，可以支持QCIF（176×144）、CIF（352×288）、D1（704×576）等压缩质量。D1格式已经超过了DVD的图像效果。先进的视频编码标准可以使得在同等图像质量的情况下，所需要的数据量更小。这样不仅在存储时占用较少的硬盘空间，在网络传输时，占用的网络带宽也较少，在有线网络带宽的情况下，传输的图像更清晰流畅。数码监控由前端摄像机、网络视频服务器、互联网和网络监控终端组成，基本结构图如下：摄像机1摄像机2网络监控终端摄像机N四、电视监控关键设备介绍1、摄象机：主要技术指标如下：彩色或者黑白成像；水平解像度：标志着获得图像的清晰度，由水平电视线TVL为单位。彩色一般为330TVL、420TVL、480TVL；黑白一般为网络视频服务器解码器互联网380TVL、420TVL、570TVL、600TVL。目前主流的产品是彩色480线，黑白600线。最低照度：满足摄象机获取可分辨图象的最低光照度，以LUX为单位。一般彩色在0.5－1LUX；黑白在0.1－0.5LVX；信噪比：表明输出信号的质量，以dB为单位，一般在48－54dB；供电电源：一般有220VAC，12VDC，24VAC/DC等几种供电方式外形：有枪型、半球型、球型等各种形状，便于不同场合的安装功能：如电子快门、背光补偿、AGC等，最近出现的具有光学和电子变倍的一体化摄象机，也属于特殊功能2、镜头：光圈：一般有F1.2、F1.4、F2.0，数值越大，进光量越小焦距：成像焦距，焦点到成像点之间的距离功能：固定/手动/自动光圈，固定/手动焦距，电动光圈/焦距3、视频同轴线缆，用于传输标准视频信号，阻抗为75欧姆。主要技术指标有：轴心铜线的截面积：如75-3/75-5/75-7/75-9等；屏蔽层层数和铜网的密度，如96编、128编等；4、监视器：显示尺寸：7”/9”/14’/17”/21”等；显示分辨率彩色/黑白显像技术：显象管、背投、液晶、等离子；5、矩阵/切换器/分割器：用于将多个多多组视频在一个和一组监视器上分割、切换显示的设备。6、云台：带动摄像机旋转扫描进行大范围监视的设备。7、变焦镜头：可以控制焦距变倍的镜头。8、防护罩、支架用于固定安装和保护摄像机。9、录像机用于记录视频图像，原来一般用磁带录像机，光盘录像机也曾出现过现在多采用硬盘录像机，将视频资料保存在电脑硬盘上。10、网络视频服务器将视音频信号转换为适合网络传输的标准协议数据，支持以太网和E1接口...
