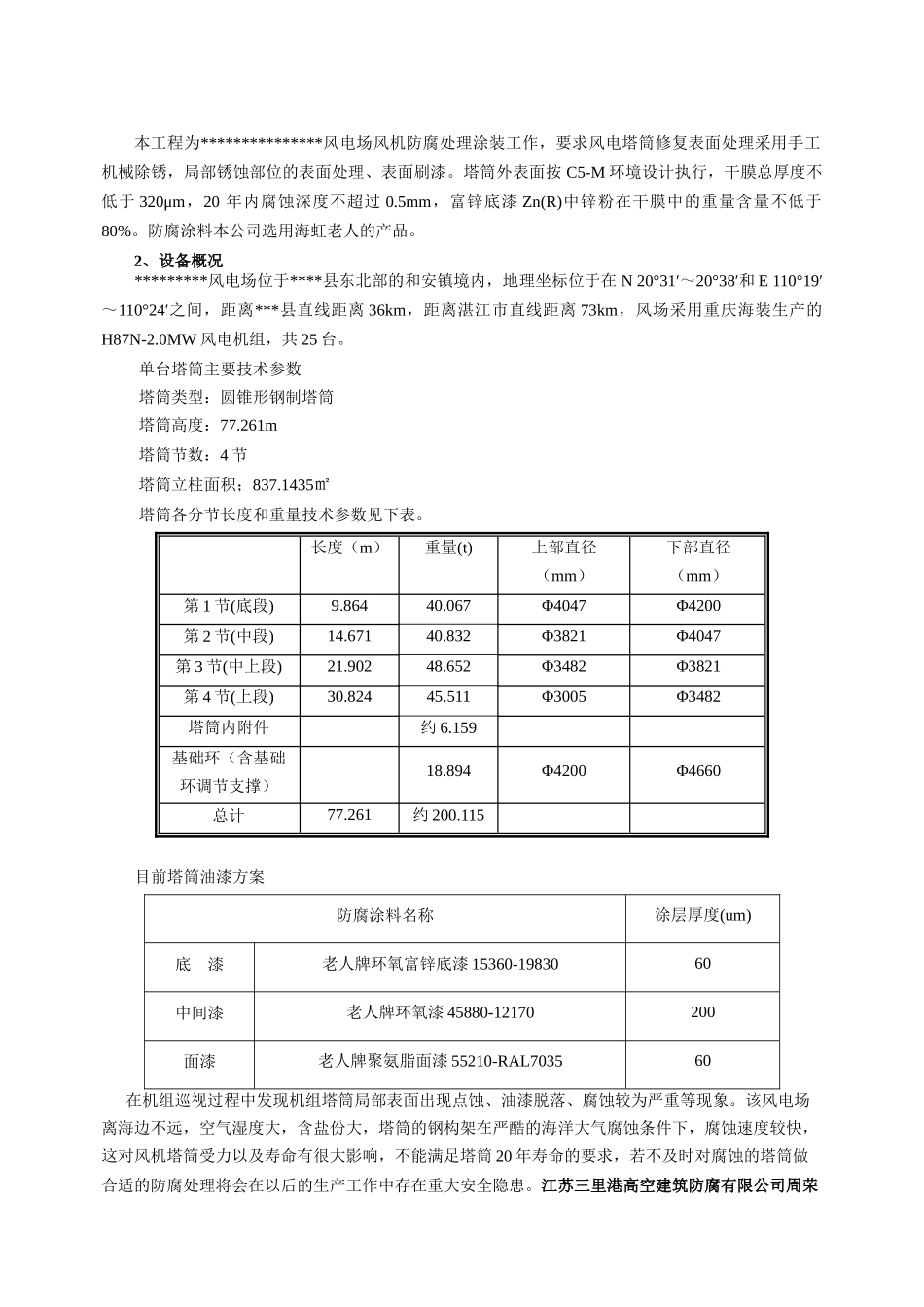

*********风电场塔筒防腐工程施工方案编制单位：江苏三里港高空建筑防腐有限公司编制：周荣东电话：13814802208二O一七年一十月三十日(一)、工程概况1、项目概况本工程为***************风电场风机防腐处理涂装工作，要求风电塔筒修复表面处理采用手工机械除锈，局部锈蚀部位的表面处理、表面刷漆。塔筒外表面按C5-M环境设计执行，干膜总厚度不低于320μm，20年内腐蚀深度不超过0.5mm，富锌底漆Zn(R)中锌粉在干膜中的重量含量不低于80%。防腐涂料本公司选用海虹老人的产品。2、设备概况*********风电场位于****县东北部的和安镇境内，地理坐标位于在N20°31′～20°38′和E110°19′～110°24′之间，距离***县直线距离36km，距离湛江市直线距离73km，风场采用重庆海装生产的H87N-2.0MW风电机组，共25台。单台塔筒主要技术参数塔筒类型：圆锥形钢制塔筒塔筒高度：77.261m塔筒节数：4节塔筒立柱面积；837.1435㎡塔筒各分节长度和重量技术参数见下表。长度（m）重量(t)上部直径（mm）下部直径（mm）第1节(底段)9.86440.067Φ4047Φ4200第2节(中段)14.67140.832Φ3821Φ4047第3节(中上段)21.90248.652Φ3482Φ3821第4节(上段)30.82445.511Φ3005Φ3482塔筒内附件约6.159基础环（含基础环调节支撑）18.894Φ4200Φ4660总计77.261约200.115目前塔筒油漆方案防腐涂料名称涂层厚度(um)底漆老人牌环氧富锌底漆15360-1983060中间漆老人牌环氧漆45880-12170200面漆老人牌聚氨脂面漆55210-RAL703560在机组巡视过程中发现机组塔筒局部表面出现点蚀、油漆脱落、腐蚀较为严重等现象。该风电场离海边不远，空气湿度大，含盐份大，塔筒的钢构架在严酷的海洋大气腐蚀条件下，腐蚀速度较快，这对风机塔筒受力以及寿命有很大影响，不能满足塔筒20年寿命的要求，若不及时对腐蚀的塔筒做合适的防腐处理将会在以后的生产工作中存在重大安全隐患。江苏三里港高空建筑防腐有限公司周荣东13814802208（二）编制依据1、编制简要依据我公司已通过的国际质量管理体系（IS09001：2000）、国际环境管理体系（IS014001：1996）、职业健康安全管理体系（GB/T28001—2001）标准所发布的有关工程管理文件。参照国家相关施工及验收规范、质量验评标准、有关安全技术操作规程,结合现场条件和工程特点，以及我公司多年的施工经验，目前的施工技术力量和施工设备生产能力进行编制。江苏三里港高空建筑防腐有限公司周荣东138148022082、引用规范应遵循的主要现行标准、规范,必须符合下列标准，但不限于此：508-1996《钢结构防腐涂装工艺标准》SY/T0407-1997《涂装前钢材表面处理规范》YB/T9256－1996《钢结构、管道涂装技术规程》GB/T8923-1988《涂装前钢材表面锈蚀等级和除锈等级》GBT18839.3《涂覆涂料前钢材表面处理表面处理方法》手工和动力工具清理JG/T5032-93《高空作业吊篮》(三)、施工技术1、吊篮施工专项方案1.1、吊篮的选择我公司准备在该项目的塔筒外壁防腐工程中,设置长度为1.5m简易吊篮1.2、电动吊篮布置方案根据**********风电场工程现场情况及工期的需求，需要使用吊篮数量1台，需要移位使用，具体使用吊篮数量应根据进度要求确定。1.3、电动吊篮的安装、移位和拆除方案现场实际勘查，布置安全设施和施工作业吊篮施工人员通过塔筒的内壁爬梯，攀爬至塔筒顶机舱并用机舱内电动滑轮将吊绳送到顶口，通过机舱天窗攀爬至机舱顶部后、将吊绳的一端沿塔筒外壁垂放至地面，另一端扣保在机舱内部牢固的附属钢结构设施上，将18#给料绳和滑轮、牵引至塔筒顶部。将滑轮用铁丝和U型锁扣绞固在机舱内角钢上，用18#给料绳穿引滑轮，使给料绳的一端沿塔筒外壁垂降至地面，将用于牵吊横钢梁的三角撑支架和卷扬机的起吊端的钢丝绳牵引至烟囱平台，架好三角支撑挂上滑轮穿引卷扬机的起吊端的钢丝绳。并将起吊端的钢丝绳通过地面卷扬机的控制垂降至塔筒外地面、用于起吊吊篮的上横樑。将制作好的横樑用卷扬机起吊至塔筒顶口并安置到指定位置。通过地面卷扬机的控制将卷扬机起吊端的钢丝绳垂降在塔筒外壁，再将吊篮专用钢丝绳的一端从塔筒外地面处、吊引至塔筒顶口并按位置和顺序固定在横樑上。组装吊篮，调试钢丝绳的长度，通过...
