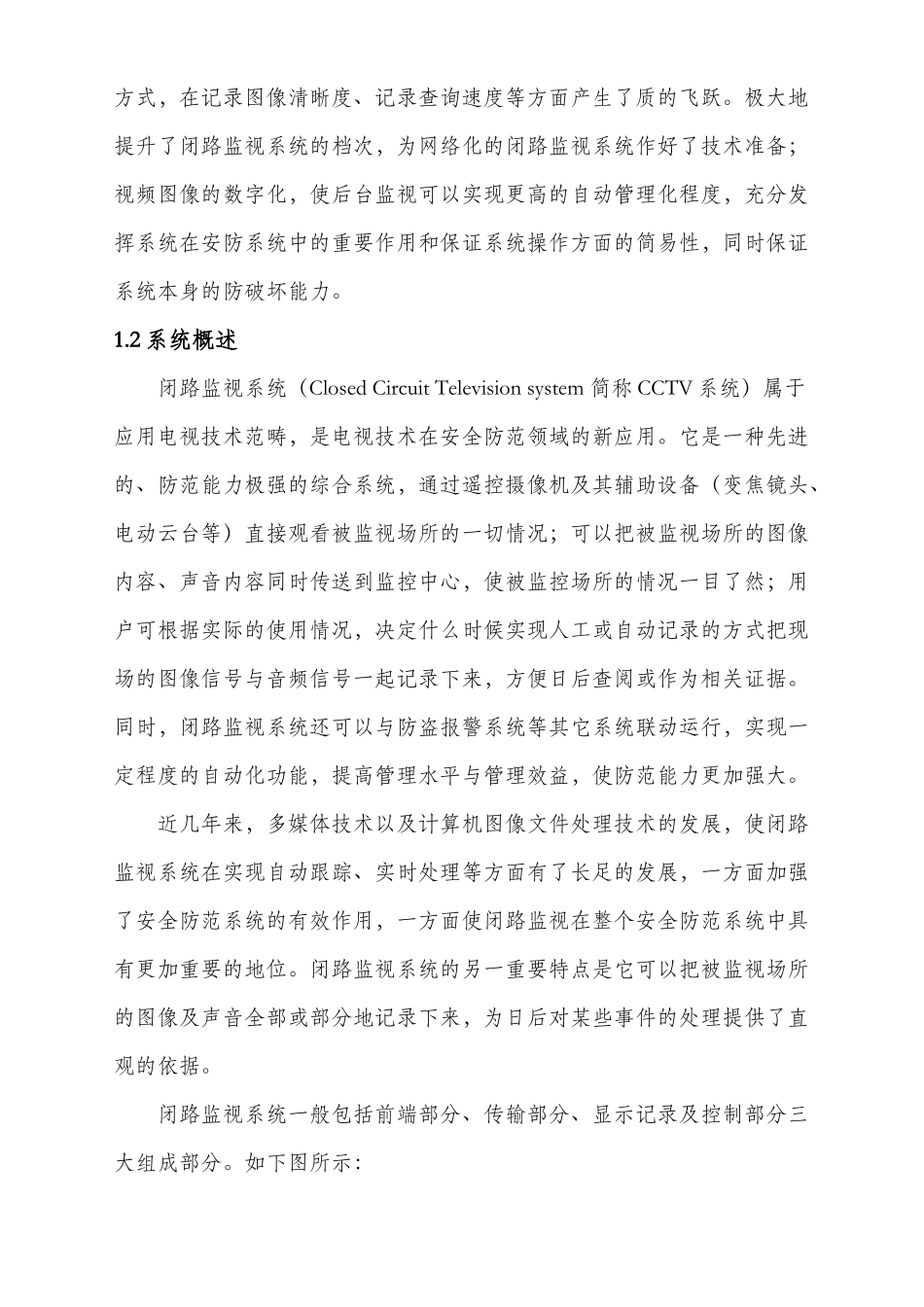

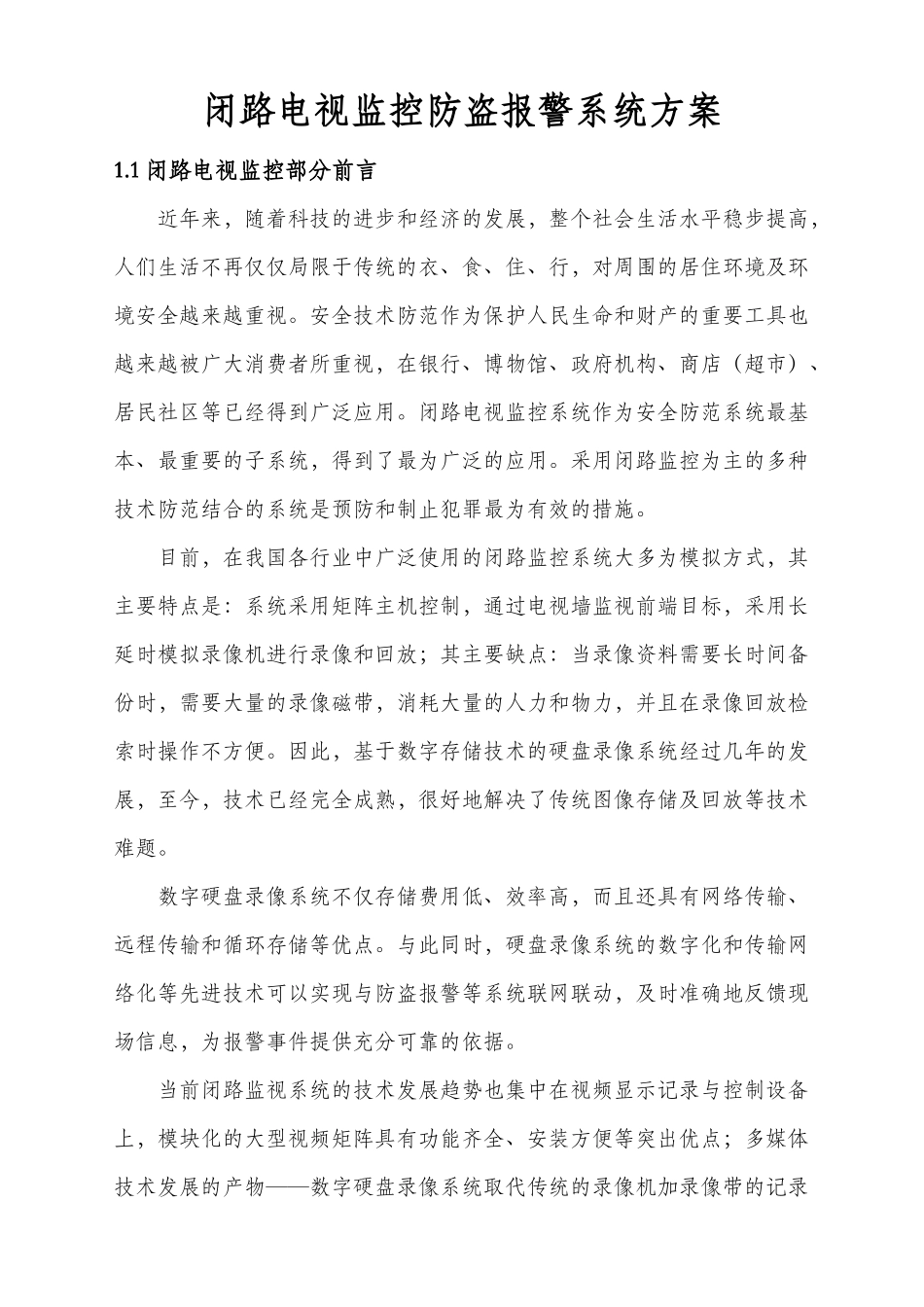

闭路电视监控防盗报警系统方案1.1闭路电视监控部分前言近年来，随着科技的进步和经济的发展，整个社会生活水平稳步提高，人们生活不再仅仅局限于传统的衣、食、住、行，对周围的居住环境及环境安全越来越重视。安全技术防范作为保护人民生命和财产的重要工具也越来越被广大消费者所重视，在银行、博物馆、政府机构、商店（超市）、居民社区等已经得到广泛应用。闭路电视监控系统作为安全防范系统最基本、最重要的子系统，得到了最为广泛的应用。采用闭路监控为主的多种技术防范结合的系统是预防和制止犯罪最为有效的措施。目前，在我国各行业中广泛使用的闭路监控系统大多为模拟方式，其主要特点是：系统采用矩阵主机控制，通过电视墙监视前端目标，采用长延时模拟录像机进行录像和回放；其主要缺点：当录像资料需要长时间备份时，需要大量的录像磁带，消耗大量的人力和物力，并且在录像回放检索时操作不方便。因此，基于数字存储技术的硬盘录像系统经过几年的发展，至今，技术已经完全成熟，很好地解决了传统图像存储及回放等技术难题。数字硬盘录像系统不仅存储费用低、效率高，而且还具有网络传输、远程传输和循环存储等优点。与此同时，硬盘录像系统的数字化和传输网络化等先进技术可以实现与防盗报警等系统联网联动，及时准确地反馈现场信息，为报警事件提供充分可靠的依据。当前闭路监视系统的技术发展趋势也集中在视频显示记录与控制设备上，模块化的大型视频矩阵具有功能齐全、安装方便等突出优点；多媒体技术发展的产物——数字硬盘录像系统取代传统的录像机加录像带的记录方式，在记录图像清晰度、记录查询速度等方面产生了质的飞跃。极大地提升了闭路监视系统的档次，为网络化的闭路监视系统作好了技术准备；视频图像的数字化，使后台监视可以实现更高的自动管理化程度，充分发挥系统在安防系统中的重要作用和保证系统操作方面的简易性，同时保证系统本身的防破坏能力。1.2系统概述闭路监视系统（ClosedCircuitTelevisionsystem简称CCTV系统）属于应用电视技术范畴，是电视技术在安全防范领域的新应用。它是一种先进的、防范能力极强的综合系统，通过遥控摄像机及其辅助设备（变焦镜头、电动云台等）直接观看被监视场所的一切情况；可以把被监视场所的图像内容、声音内容同时传送到监控中心，使被监控场所的情况一目了然；用户可根据实际的使用情况，决定什么时候实现人工或自动记录的方式把现场的图像信号与音频信号一起记录下来，方便日后查阅或作为相关证据。同时，闭路监视系统还可以与防盗报警系统等其它系统联动运行，实现一定程度的自动化功能，提高管理水平与管理效益，使防范能力更加强大。近几年来，多媒体技术以及计算机图像文件处理技术的发展，使闭路监视系统在实现自动跟踪、实时处理等方面有了长足的发展，一方面加强了安全防范系统的有效作用，一方面使闭路监视在整个安全防范系统中具有更加重要的地位。闭路监视系统的另一重要特点是它可以把被监视场所的图像及声音全部或部分地记录下来，为日后对某些事件的处理提供了直观的依据。闭路监视系统一般包括前端部分、传输部分、显示记录及控制部分三大组成部分。如下图所示：前端部分信号传输网络中央显示控制部分设备主要指前端部分和中央显示控制部分，信号传输网络一般是同轴电缆和电源线缆。前端部分主要设备为摄像机，以及保证摄像机适应各种环境的相应配件如镜头、支架、防护罩及云台等，是整个系统的“眼睛”。前端部分的电气功能是把被摄物体的光信号转换成为适合传送的电信号。它布置在被监视场所的某一位置，使其视场角能覆盖整个被监视的各个部位。必要时，对于超出视场角范围的场所，为了节省摄像机的数量、简化传输系统及控制显示系统，为摄像机配置可遥控的电动变焦镜头，使摄像机能观察的距离更远、更清晰，有时还把摄像机安装在电动云台上，通过控制中心的控制，使云台在水平和垂直方向的转动，从而使摄像机能覆盖的角度、面积更大。传输部分是系统的图像信号通路。一般情况下仅指传输图像信号。但是在某些要求比较高的场合如银行或国家专政机关的闭路监视系统中除图像外，还要把现场的...
