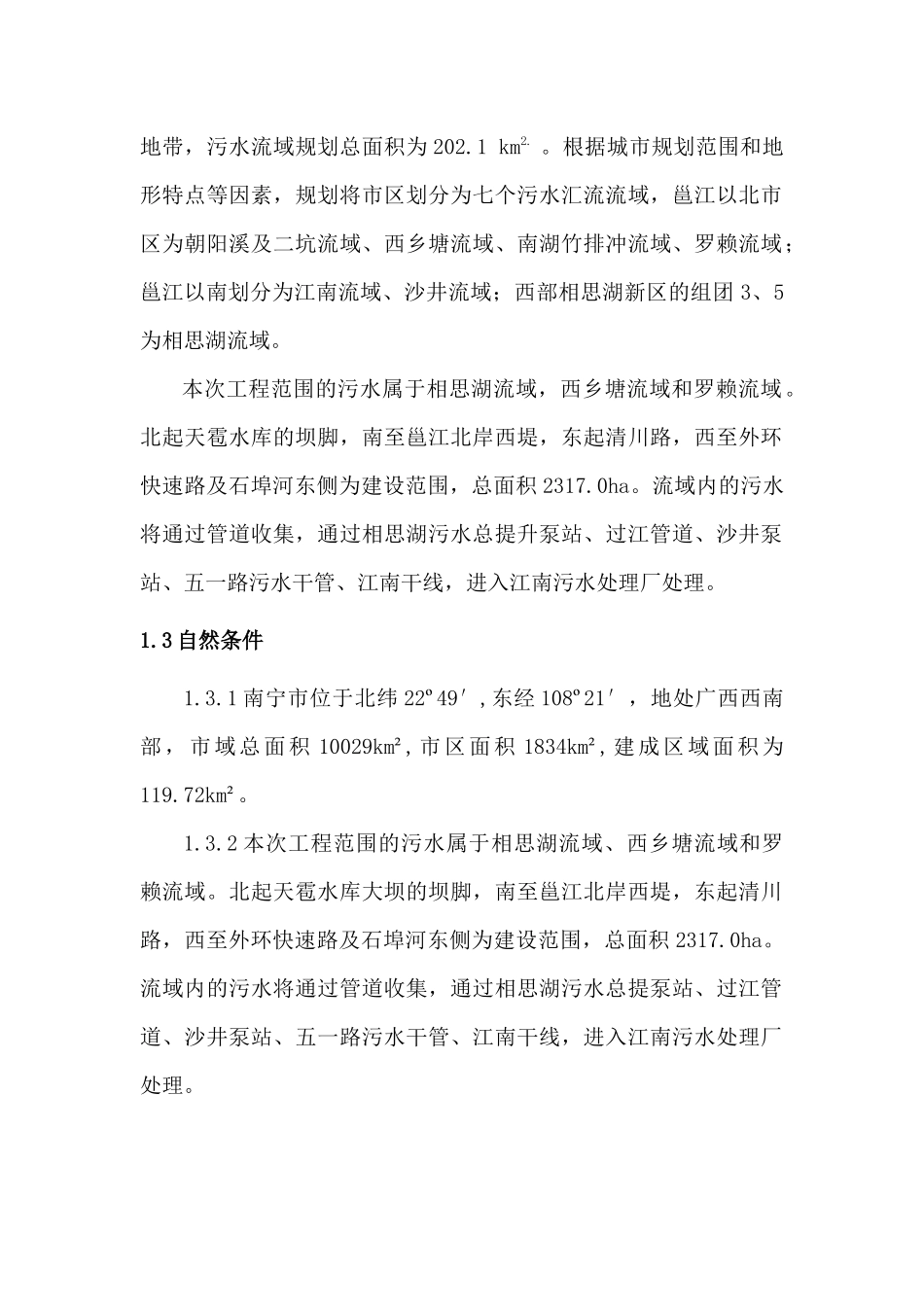

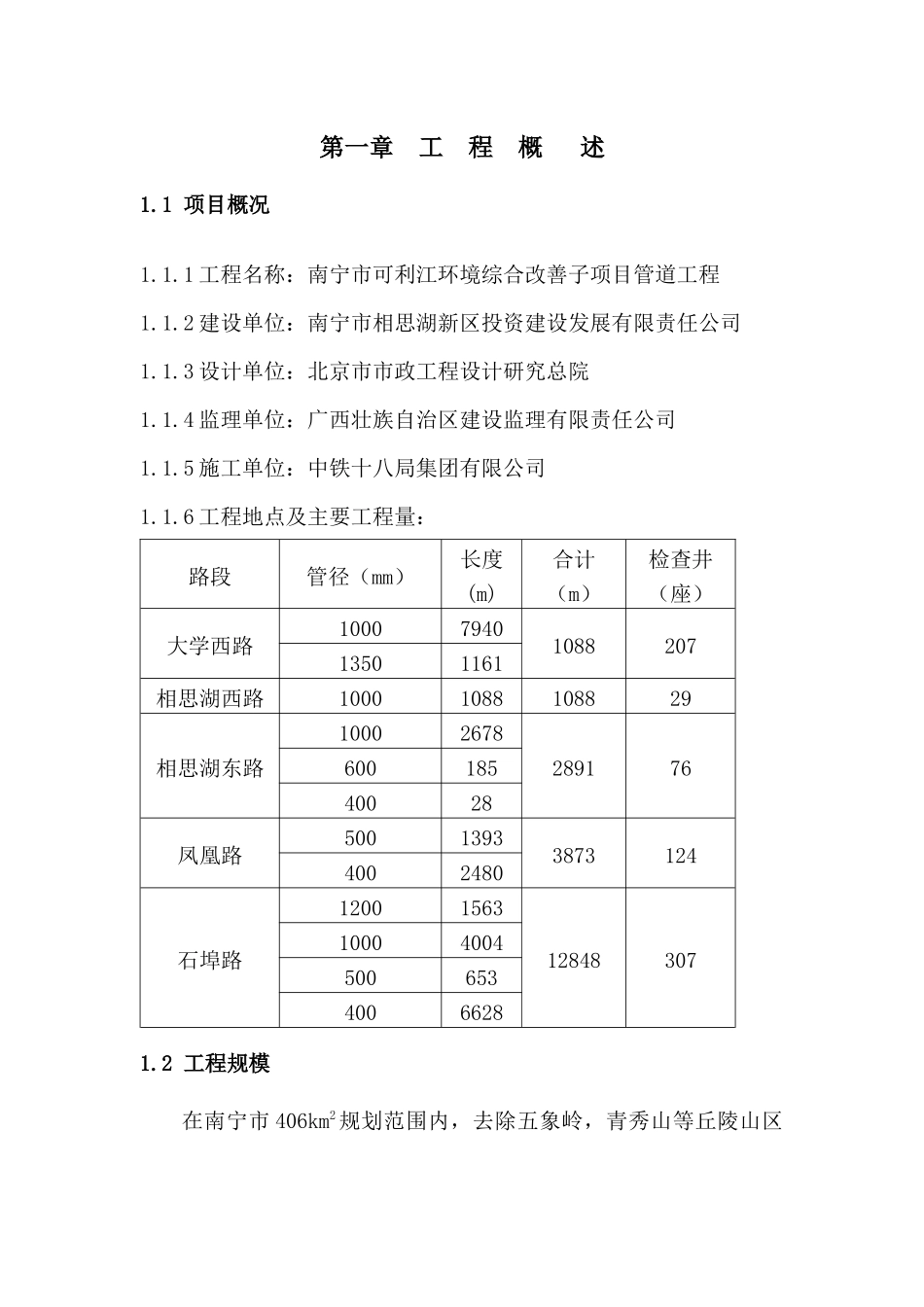

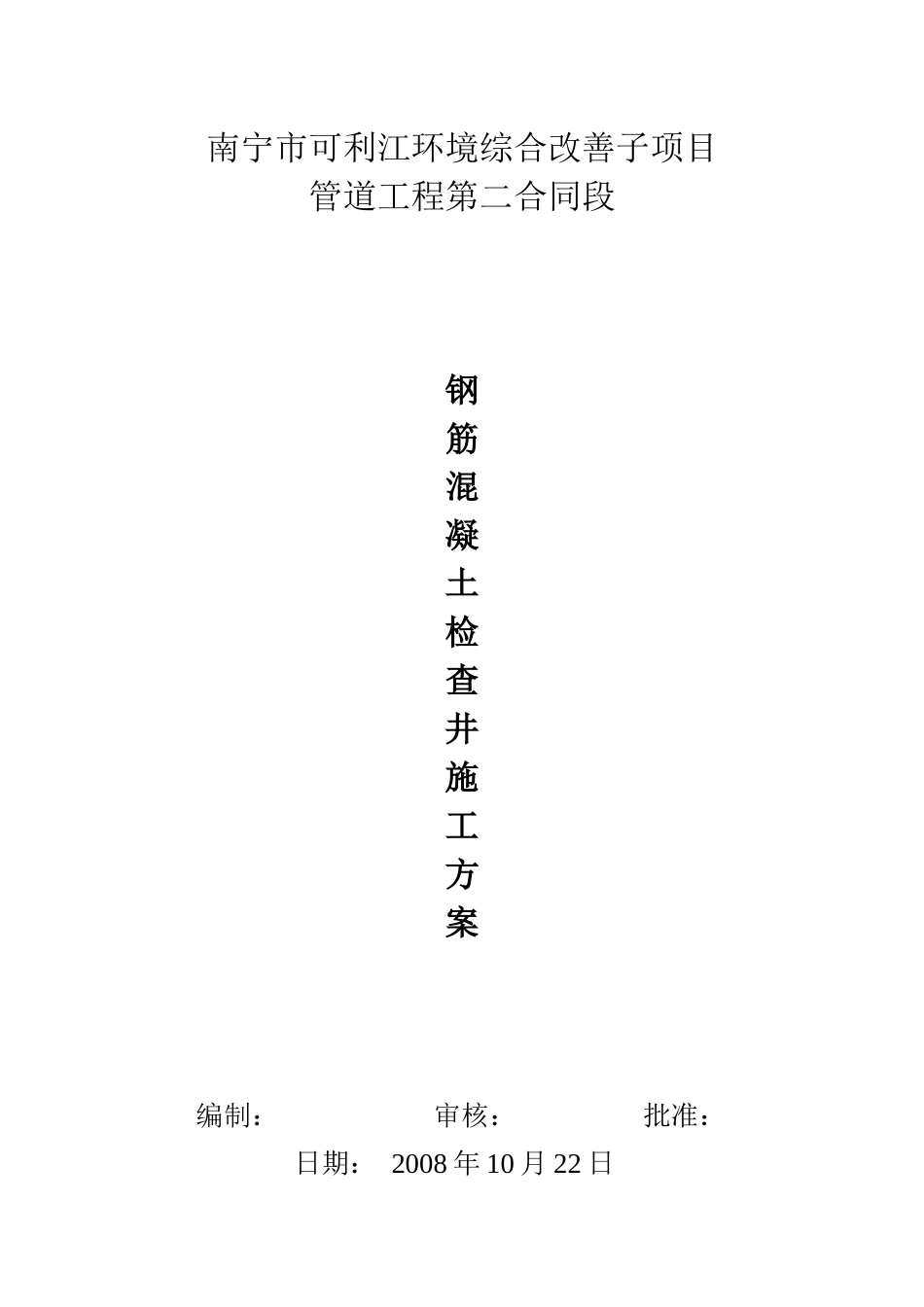

南宁市可利江环境综合改善子项目管道工程第二合同段钢筋混凝土检查井施工方案编制：审核：批准：日期：2008年10月22日第一章工程概述1.1项目概况1.1.1工程名称：南宁市可利江环境综合改善子项目管道工程1.1.2建设单位：南宁市相思湖新区投资建设发展有限责任公司1.1.3设计单位：北京市市政工程设计研究总院1.1.4监理单位：广西壮族自治区建设监理有限责任公司1.1.5施工单位：中铁十八局集团有限公司1.1.6工程地点及主要工程量：路段管径（mm）长度(m)合计（m）检查井（座）大学西路10007940108820713501161相思湖西路10001088108829相思湖东路1000267828917660018540028凤凰路500139338731244002480石埠路12001563128483071000400450065340066281.2工程规模在南宁市406km2规划范围内，去除五象岭，青秀山等丘陵山区地带，污水流域规划总面积为202.1km2.。根据城市规划范围和地形特点等因素，规划将市区划分为七个污水汇流流域，邕江以北市区为朝阳溪及二坑流域、西乡塘流域、南湖竹排冲流域、罗赖流域；邕江以南划分为江南流域、沙井流域；西部相思湖新区的组团3、5为相思湖流域。本次工程范围的污水属于相思湖流域，西乡塘流域和罗赖流域。北起天雹水库的坝脚，南至邕江北岸西堤，东起清川路，西至外环快速路及石埠河东侧为建设范围，总面积2317.0ha。流域内的污水将通过管道收集，通过相思湖污水总提升泵站、过江管道、沙井泵站、五一路污水干管、江南干线，进入江南污水处理厂处理。1.3自然条件1.3.1南宁市位于北纬22º49′,东经108º21′，地处广西西南部，市域总面积10029km²,市区面积1834km²,建成区域面积为119.72km²。1.3.2本次工程范围的污水属于相思湖流域、西乡塘流域和罗赖流域。北起天雹水库大坝的坝脚，南至邕江北岸西堤，东起清川路，西至外环快速路及石埠河东侧为建设范围，总面积2317.0ha。流域内的污水将通过管道收集，通过相思湖污水总提泵站、过江管道、沙井泵站、五一路污水干管、江南干线，进入江南污水处理厂处理。1.4气候条件1.4.1施工时应考虑到现场的气候条件，妥善安排施工任务。1.4.2南宁市属于亚热带季风气候，基本的气候条件如下：1.气温a.多年平均气温为21.6℃b.最高气温40.4℃c.最低气温－2.1℃2.多年平均湿度79%3.多年平均降雨量1302.6mm4多年平均蒸发量1736.6mm5.风速、风向a.年平均风速为1.5～2.3m/sb.最大风速35.2m/sc.冬季为偏东北风、春夏为偏东南风1.4.4市区平均海拔高程70～80m1.5场地水文条件1.5.1南宁市的主要河流是邕江，它是珠江水系西江支流郁江的上游河段，它既是南宁市的主要供水源也是排水的最终受纳水体。邕江在南宁市区内的小支流，北岸有可利江，心圩江、二坑、朝阳溪、竹排冲等，南岸有马巢河、凤凰江、亭子冲、良凤江、水塘江等。1.5.2邕江水面平均宽度307m,平均水深8～9m，水文特征如下：A.最大流量18100m³/s(1881年)B.最高水位79.98m(1881年)C.最小流量115m³/s(1958年)D.最低水位60.88m(1958年)E.多年平均最高洪水位73～751.5.3本次工程范围的污水属于相思湖流域、西乡塘流域和罗赖流域。北起天雹水库大坝的坝脚，南至邕江北岸西堤，东起清川路，西至外环快速路及石埠河东侧为建设范围，总面积2317.0ha。1.5.4可利江环境综合整治工程包含河道整治和雨污水整治工程，目前正在实施河道整治工程，但由于其它项目尚未建成，雨污水仍排入可利江。1.6施工条件（工程地质及水文资料）场地地处南宁盆地，较为稳定，适宜工程建设；场地基本地震烈度为6度，为Ⅱ类建筑场地。管线管道底面的地基土层中有粘土、粉质粘土、粉土、圆砾和风化泥岩，这些土层的承载力特征值fak大于120KPa，基本可以满足设计所要求的地基承载力fak≥120KPa要求。局部置于淤泥质黏土、素填土，这些土层的承载力不能满足设计要求，需进行地基处理。在工程设计管线位置处于城市交通干线，管线埋深较大的地段，采用顶管方法进行管道施工。工程设计管线位置处于一般道路或无现况道路下且埋设深度不大时，采用开槽施工。局部管段位于大气影响范围内的膨胀土层，拟换填砂石垫层处理。部分顶管施工管段将穿过砂砾及圆砾层，阻力较大，须采取特别的减阻措施。部分...
