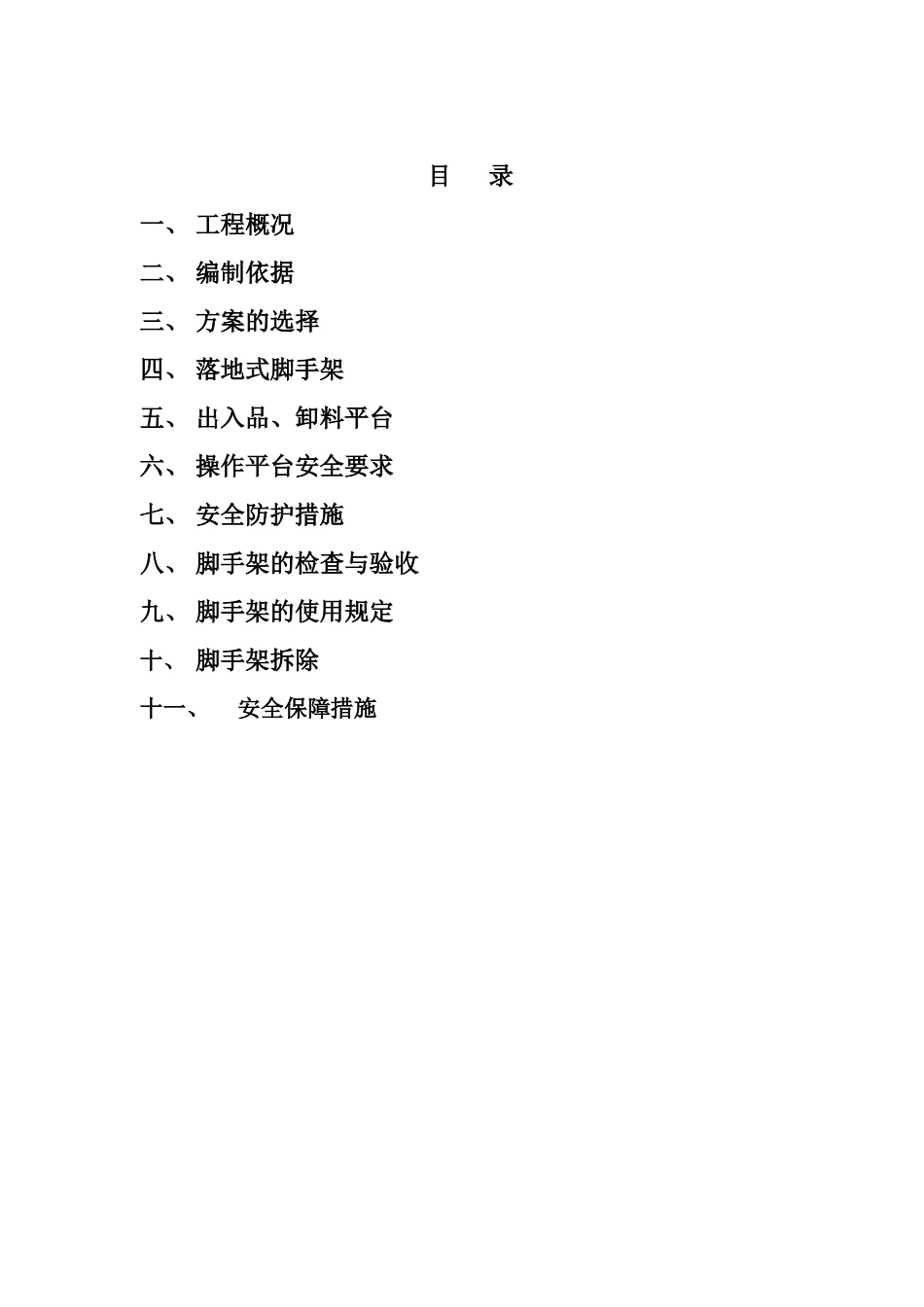

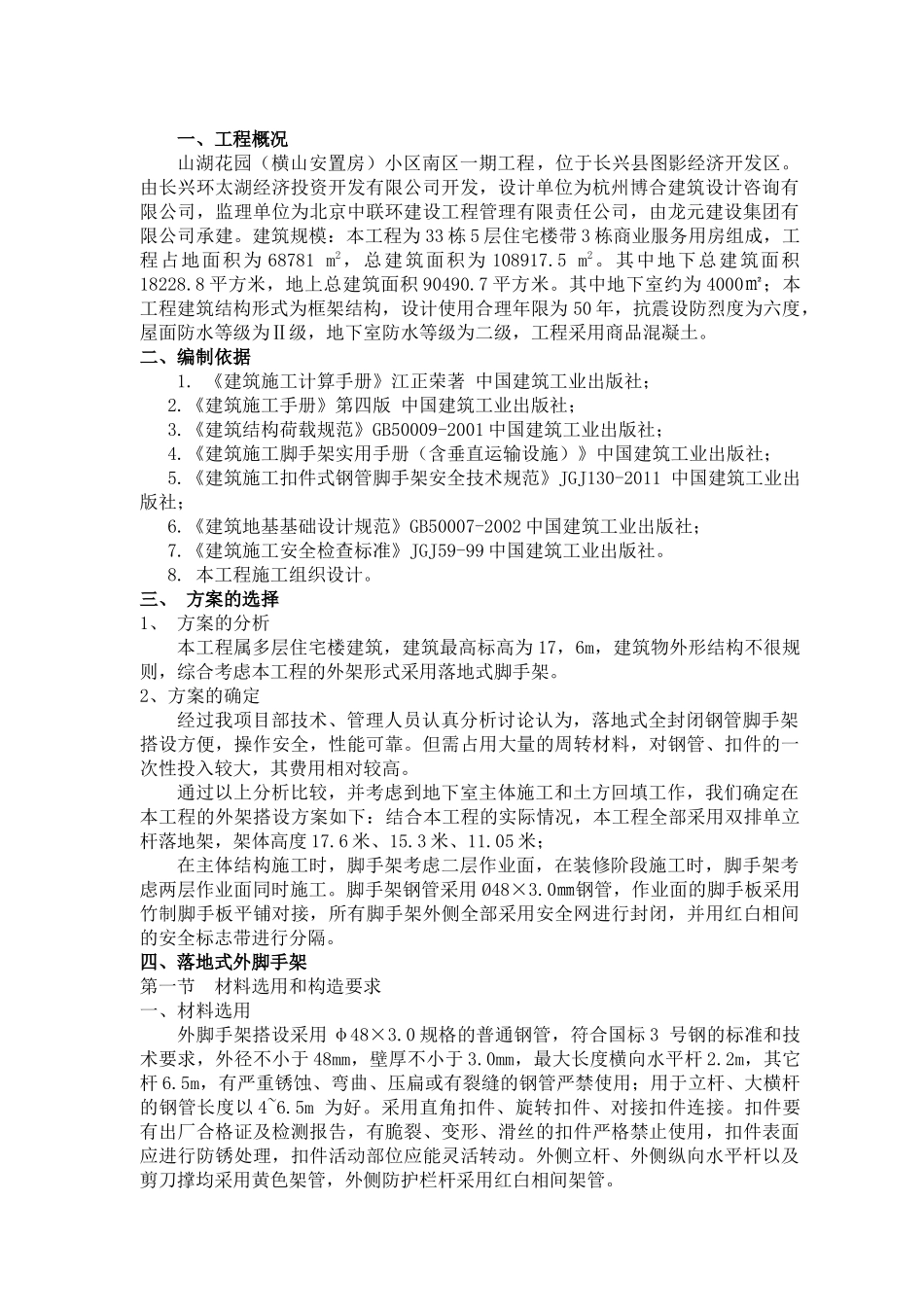

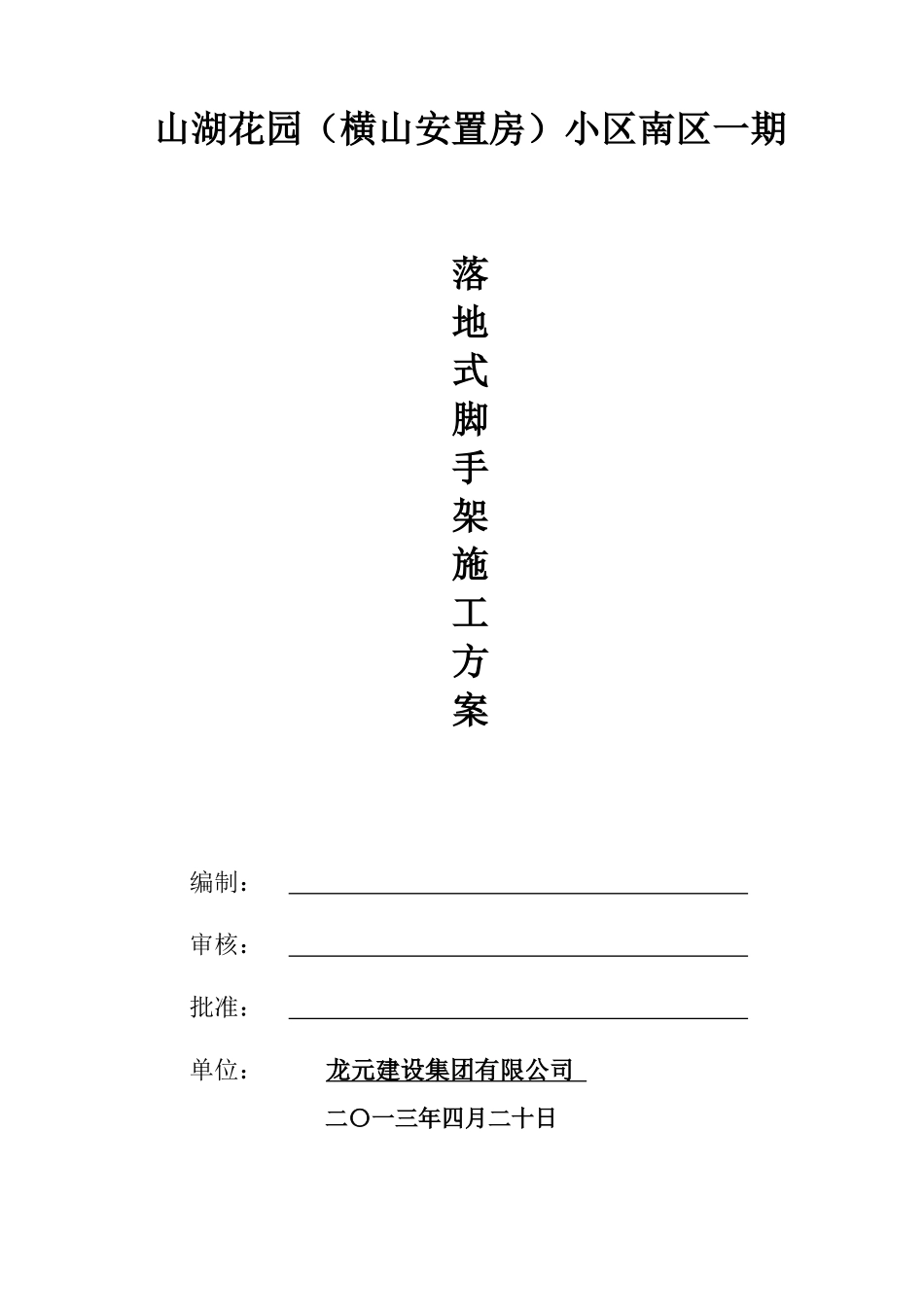

山湖花园（横山安置房）小区南区一期落地式脚手架施工方案编制：审核：批准：单位：龙元建设集团有限公司二〇一三年四月二十日目录一、工程概况二、编制依据三、方案的选择四、落地式脚手架五、出入品、卸料平台六、操作平台安全要求七、安全防护措施八、脚手架的检查与验收九、脚手架的使用规定十、脚手架拆除十一、安全保障措施一、工程概况山湖花园（横山安置房）小区南区一期工程，位于长兴县图影经济开发区。由长兴环太湖经济投资开发有限公司开发，设计单位为杭州博合建筑设计咨询有限公司，监理单位为北京中联环建设工程管理有限责任公司，由龙元建设集团有限公司承建。建筑规模：本工程为33栋5层住宅楼带3栋商业服务用房组成，工程占地面积为68781m2，总建筑面积为108917.5m2。其中地下总建筑面积18228.8平方米，地上总建筑面积90490.7平方米。其中地下室约为4000㎡；本工程建筑结构形式为框架结构，设计使用合理年限为50年，抗震设防烈度为六度，屋面防水等级为Ⅱ级，地下室防水等级为二级，工程采用商品混凝土。二、编制依据1.《建筑施工计算手册》江正荣著中国建筑工业出版社；2.《建筑施工手册》第四版中国建筑工业出版社；3.《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；4.《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；5.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011中国建筑工业出版社；6.《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；7.《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。8.本工程施工组织设计。三、方案的选择1、方案的分析本工程属多层住宅楼建筑，建筑最高标高为17，6m，建筑物外形结构不很规则，综合考虑本工程的外架形式采用落地式脚手架。2、方案的确定经过我项目部技术、管理人员认真分析讨论认为，落地式全封闭钢管脚手架搭设方便，操作安全，性能可靠。但需占用大量的周转材料，对钢管、扣件的一次性投入较大，其费用相对较高。通过以上分析比较，并考虑到地下室主体施工和土方回填工作，我们确定在本工程的外架搭设方案如下：结合本工程的实际情况，本工程全部采用双排单立杆落地架，架体高度17.6米、15.3米、11.05米；在主体结构施工时，脚手架考虑二层作业面，在装修阶段施工时，脚手架考虑两层作业面同时施工。脚手架钢管采用Ø48×3.0㎜钢管，作业面的脚手板采用竹制脚手板平铺对接，所有脚手架外侧全部采用安全网进行封闭，并用红白相间的安全标志带进行分隔。四、落地式外脚手架第一节材料选用和构造要求一、材料选用外脚手架搭设采用φ48×3.0规格的普通钢管，符合国标3号钢的标准和技术要求，外径不小于48mm，壁厚不小于3.0mm，最大长度横向水平杆2.2m，其它杆6.5m，有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用；用于立杆、大横杆的钢管长度以4~6.5m为好。采用直角扣件、旋转扣件、对接扣件连接。扣件要有出厂合格证及检测报告，有脆裂、变形、滑丝的扣件严格禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。外侧立杆、外侧纵向水平杆以及剪刀撑均采用黄色架管，外侧防护栏杆采用红白相间架管。二、构造要求立杆纵距1.5m，横距1.05m，大横杆步距1.8m，里立杆距结构边距离为30cm，以保证一定的操作活动空间。上、下两根大横杆之间设一道护身栏杆。上、下横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受载，与相近立杆的距离不大于纵距的三分之一。扫地杆通常设置在距外架底部0.2m处。第二节落地式外脚手架的搭设一、搭设参数落地式双排外脚手架架管采用φ48×3.0钢管和扣件搭设，内外立杆均为单杆，立杆横距lｂ＝1.05m，纵距lａ=1.5m，大横杆步距h=1.8m，内排立杆距结构最外侧0.30m，扫地杆距地面200㎜，小横杆间距≤纵距的1/2即0.75m，端头距结构≤0.1m，并伸出大横杆不少于0.15m。二、搭设顺序做好搭设的准备工作→按房屋的平面形状放线→铺设垫板→按立杆间距排放底座→放置纵向扫地杆→逐根树立立杆→随即与纵向扫地杆扣牢→安装横向扫地杆，并与立杆或纵向扫地杆扣牢→安装第一步大横杆→安装第一步小横杆→第二步大横杆→第二步小...
