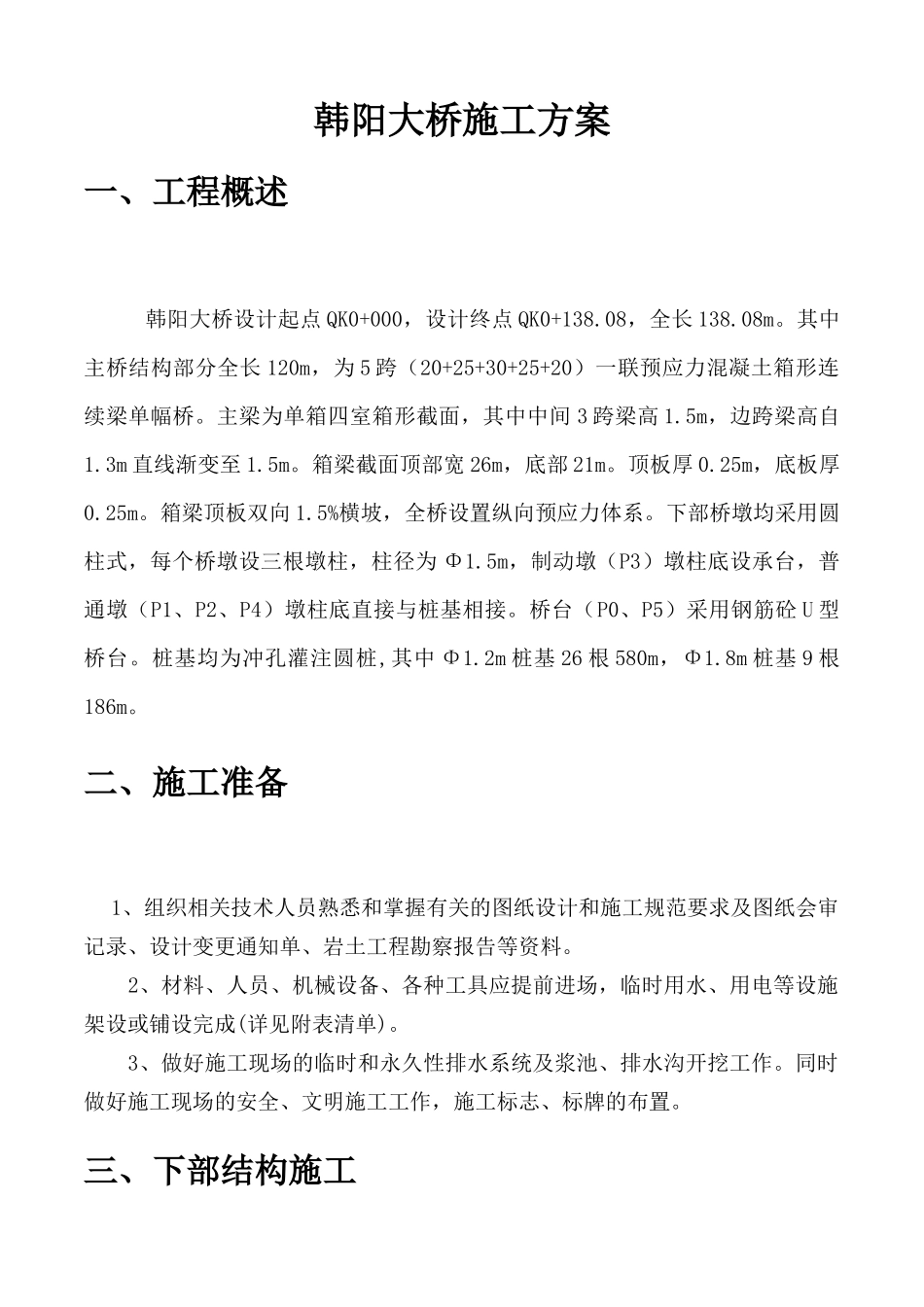

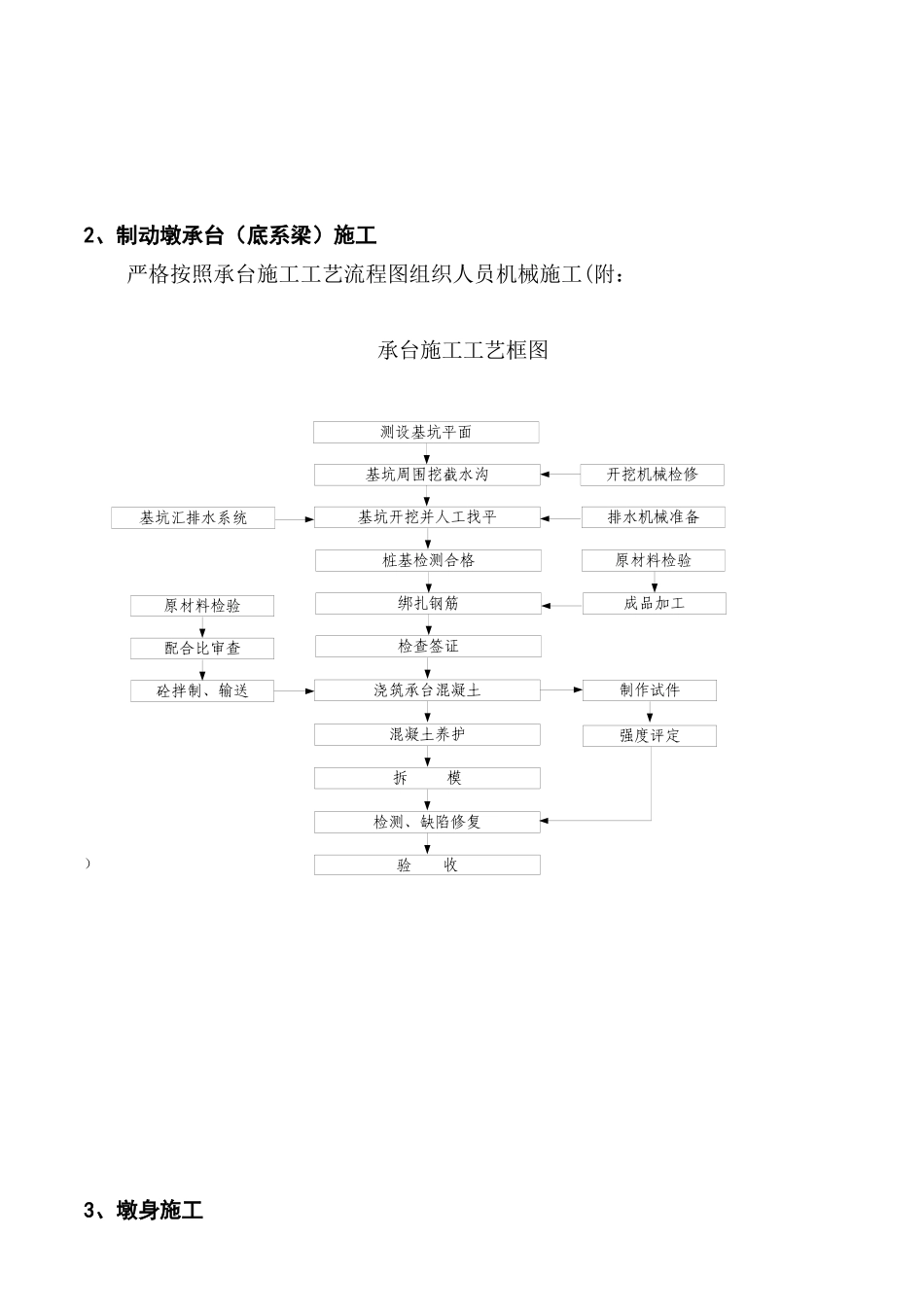

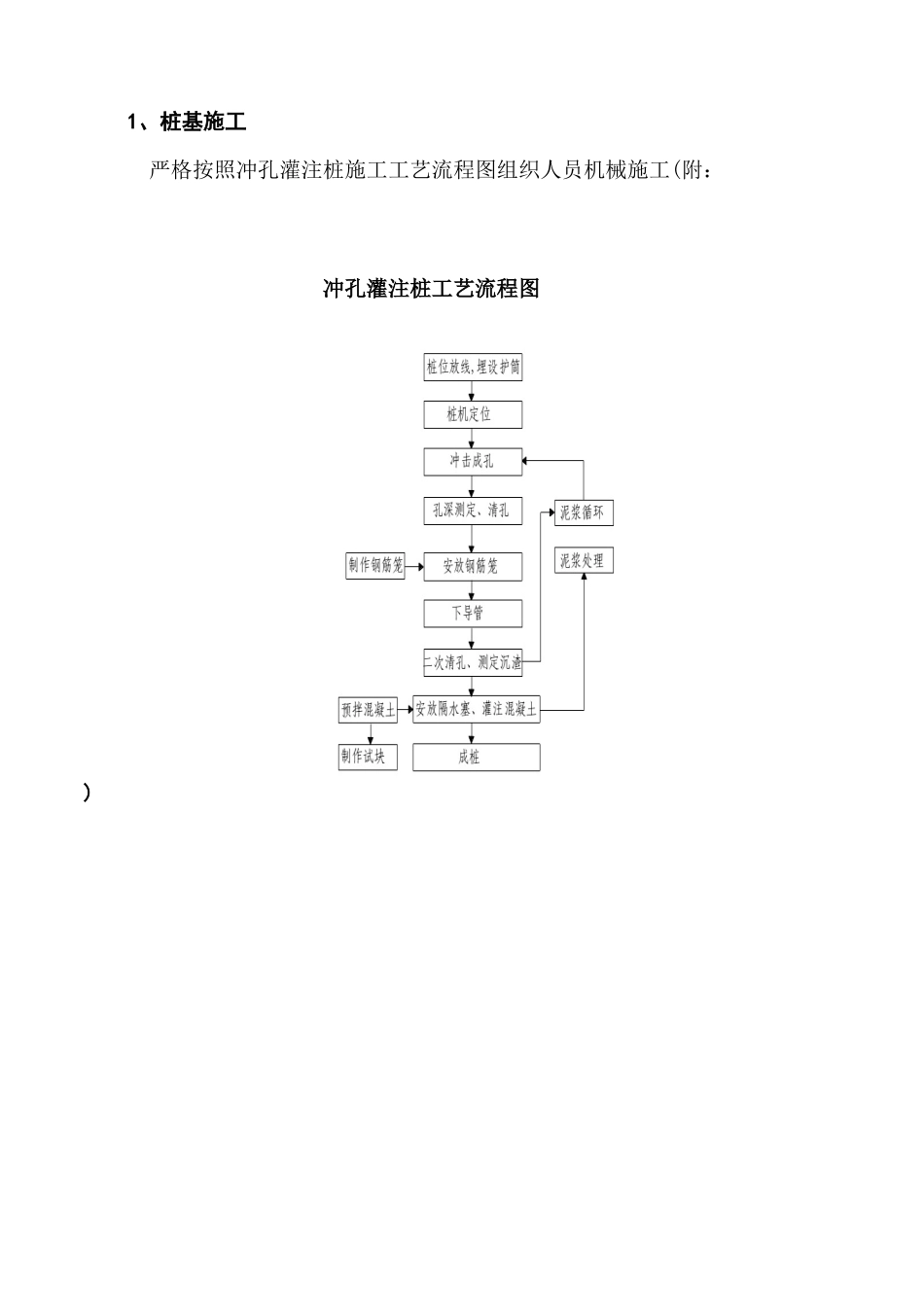

韩阳大桥施工方案一、工程概述韩阳大桥设计起点QK0+000，设计终点QK0+138.08，全长138.08m。其中主桥结构部分全长120m，为5跨（20+25+30+25+20）一联预应力混凝土箱形连续梁单幅桥。主梁为单箱四室箱形截面，其中中间3跨梁高1.5m，边跨梁高自1.3m直线渐变至1.5m。箱梁截面顶部宽26m，底部21m。顶板厚0.25m，底板厚0.25m。箱梁顶板双向1.5%横坡，全桥设置纵向预应力体系。下部桥墩均采用圆柱式，每个桥墩设三根墩柱，柱径为Φ1.5m，制动墩（P3）墩柱底设承台，普通墩（P1、P2、P4）墩柱底直接与桩基相接。桥台（P0、P5）采用钢筋砼U型桥台。桩基均为冲孔灌注圆桩,其中Φ1.2m桩基26根580m，Φ1.8m桩基9根186m。二、施工准备1、组织相关技术人员熟悉和掌握有关的图纸设计和施工规范要求及图纸会审记录、设计变更通知单、岩土工程勘察报告等资料。2、材料、人员、机械设备、各种工具应提前进场，临时用水、用电等设施架设或铺设完成(详见附表清单)。3、做好施工现场的临时和永久性排水系统及浆池、排水沟开挖工作。同时做好施工现场的安全、文明施工工作，施工标志、标牌的布置。三、下部结构施工1、桩基施工严格按照冲孔灌注桩施工工艺流程图组织人员机械施工(附：冲孔灌注桩工艺流程图)测设基坑平面基坑周围挖截水沟基坑开挖并人工找平桩基检测合格绑扎钢筋检查签证浇筑承台混凝土混凝土养护制作试件强度评定拆模检测、缺陷修复验收开挖机械检修排水机械准备原材料检验成品加工基坑汇排水系统配合比审查砼拌制、输送原材料检验2、制动墩承台（底系梁）施工严格按照承台施工工艺流程图组织人员机械施工(附：承台施工工艺框图）3、墩身施工准备施工基础或承台面处理养护等强自检专业检查互检浇注砼作砼试件钢材试验绑扎钢筋钢筋加工模板制作模板设计立设模板、支架拆模试件压强测量定位配合比设计养生严格按照墩身施工工艺流程图组织人员机械施工(附：桥墩墩身施工工艺流程图3、桥台施工严格按照桥台施工工艺流程图组织人员机械施工(附桥台施工工艺流程图施工准备四、上部结构施工现浇箱梁支架采用满堂式钢管支架，搭设满堂支架时，对桥底地基进行50cm厚现浇混凝土，确保满堂支架基础的足够稳定。钢管支架上搭设纵横方木，箱梁底模板及侧模板采用厚1.5cm的高强度竹胶板，箱室内模采用木模板。箱立台身模板混凝土养护制作混凝土试块立台帽模板测量检测混凝土拌和基坑排水混凝土养护基坑开挖施工准备台身混凝土浇筑台帽混凝土浇筑立桥台基础模板片石混凝土浇筑制作混凝土试块混凝土拌和基坑及台背回填制作混凝土试块梁砼浇筑采用二次浇筑法，第一次浇筑至腹板与翼缘板连接处，第二次浇筑顶板。1、支架搭设钢管支架采用架杆外径4.8cm，壁厚0.35cm，内径4.1cm。支架顺桥向纵向间距0.6m，横隔板处纵向间距0.6m，横桥向横向间距梁底为0.7m，翼缘板底为0.9m，纵横水平杆竖向间距1.2m。考虑支架的整体稳定性，在纵横向布置斜向钢管剪力撑。1）、测量放样测量人员用全站仪放样出箱梁在地基上的竖向投影线，并用油漆、墨线做上标志线，现场技术员根据投影线定出单幅箱梁的中心线，同样用墨线做上标记。根据中心线向两侧对称布设钢管支架。2）、布设立杆垫块根据立杆位置布设立杆垫板，垫板采用5cm木板，使立杆处于垫板中心，垫板放置平整、牢固，底部无悬空现象。3）、钢管支架安装根据立杆及横杆的设计组合，从底部向顶部依次安装立杆、横杆。安装时应保证立杆处于垫块中心，一般先全部装完一个作业面的底部立杆及部分横杆，再逐层往上安装，同时安装所有横杆。立杆和横杆安装完毕后，安装斜撑杆，保证支架的稳定性。斜撑通过扣件与钢管支架连接，安装时尽量布置在框架结点上。4）、顶托安装为便于在支架上高空作业，安全省时，可在地面上大致调好顶托伸出量，再运至支架顶安装。根据梁底高程变化决定横桥向控制断面间距，顺桥向设左、中、右三个控制点，精确调出顶托标高。然后用明显的标记标明顶托伸出量，以便校验。最后再用拉线内插方法，依次调出每个顶托的标高，顶托伸出量一般控制在30cm以内为宜。2、纵横梁安装顶托标高调整完毕后，在其上安放10×15cm的方木纵梁，在纵梁上间距70cm安放1...
